地暖系统及其原理

地面辐射供暖系统简称为地暖。地面辐射供暖是以热水或电力为热媒，通过埋设于地面中的加热管或加热电缆，以热传导方式加热地面，地面再以辐射和对流的换热方式向室内供热的一种采暖系统。

壁挂炉

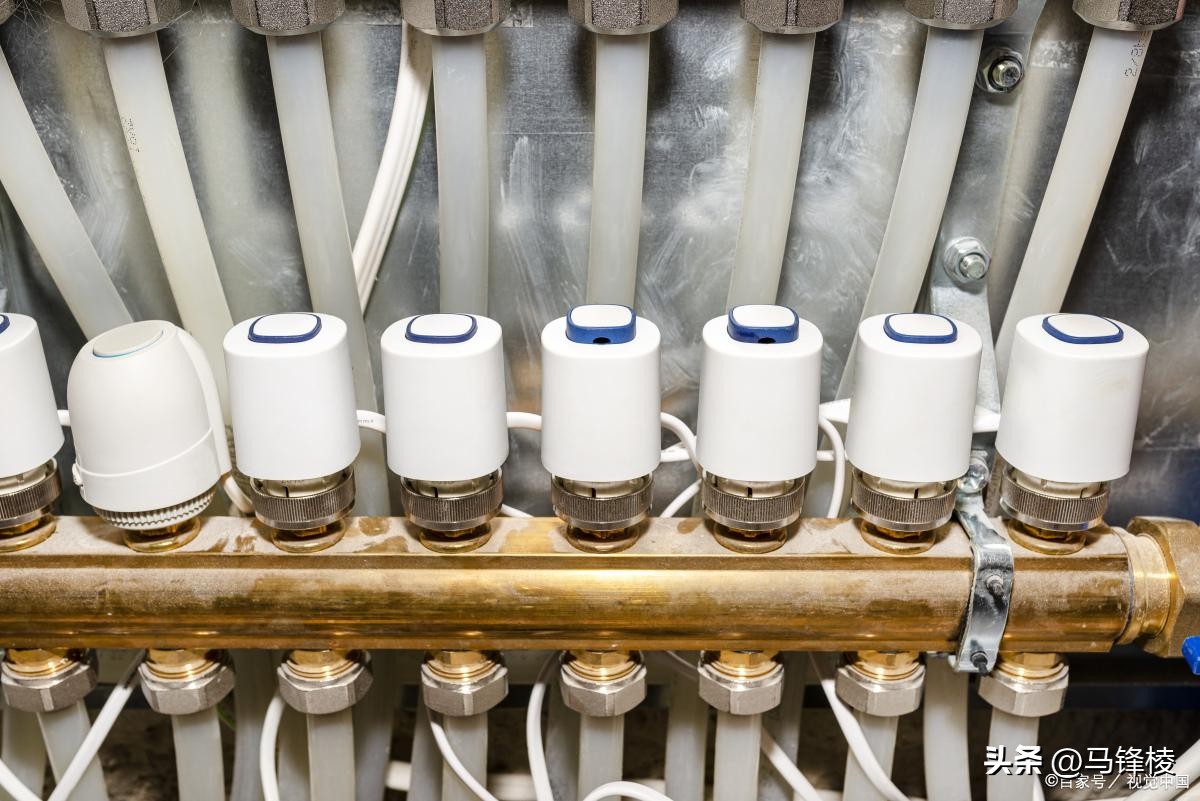

分集水器

地暖管

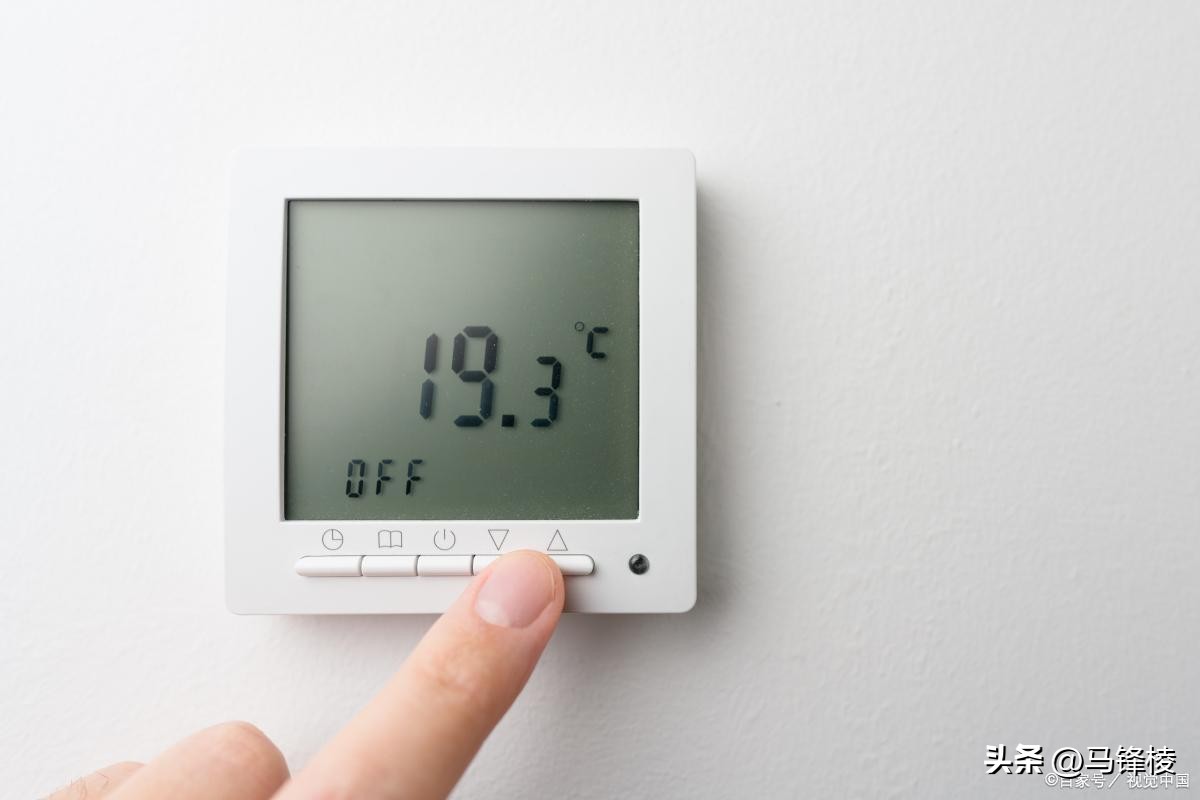

温控器

常见地暖系统主要包括热源、分集水器、地暖管、温控器等。地暖系统通过加热地面，地面以对流和辐射的传热方式向室内供暖。

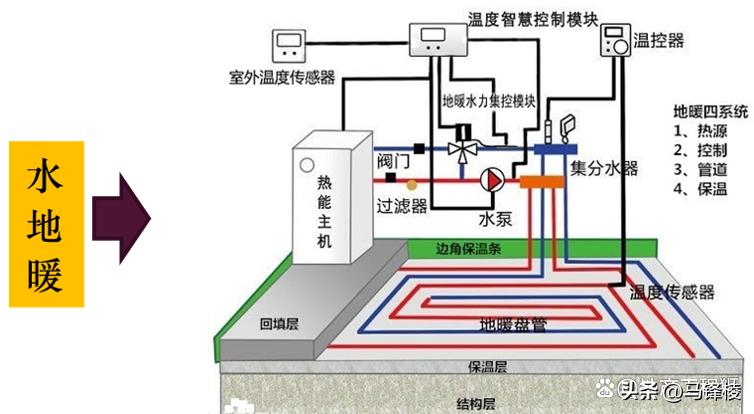

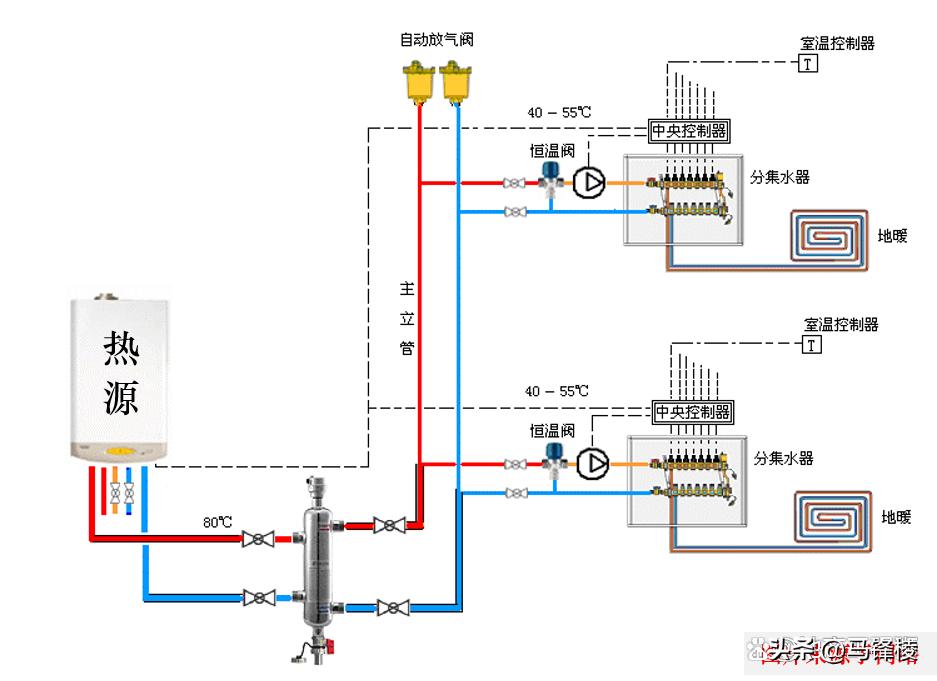

地暖系统示意图

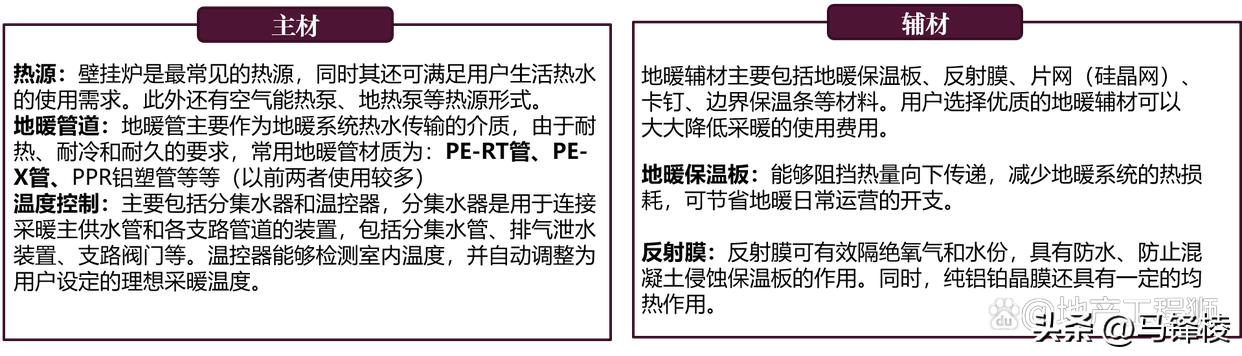

热源：壁挂炉是最常见的热源，同时其还可满足用户生活热水的使用需求。此外还有空气能热泵、地热泵等热源形式。

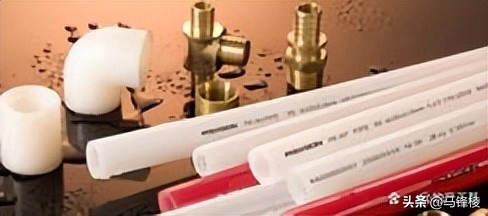

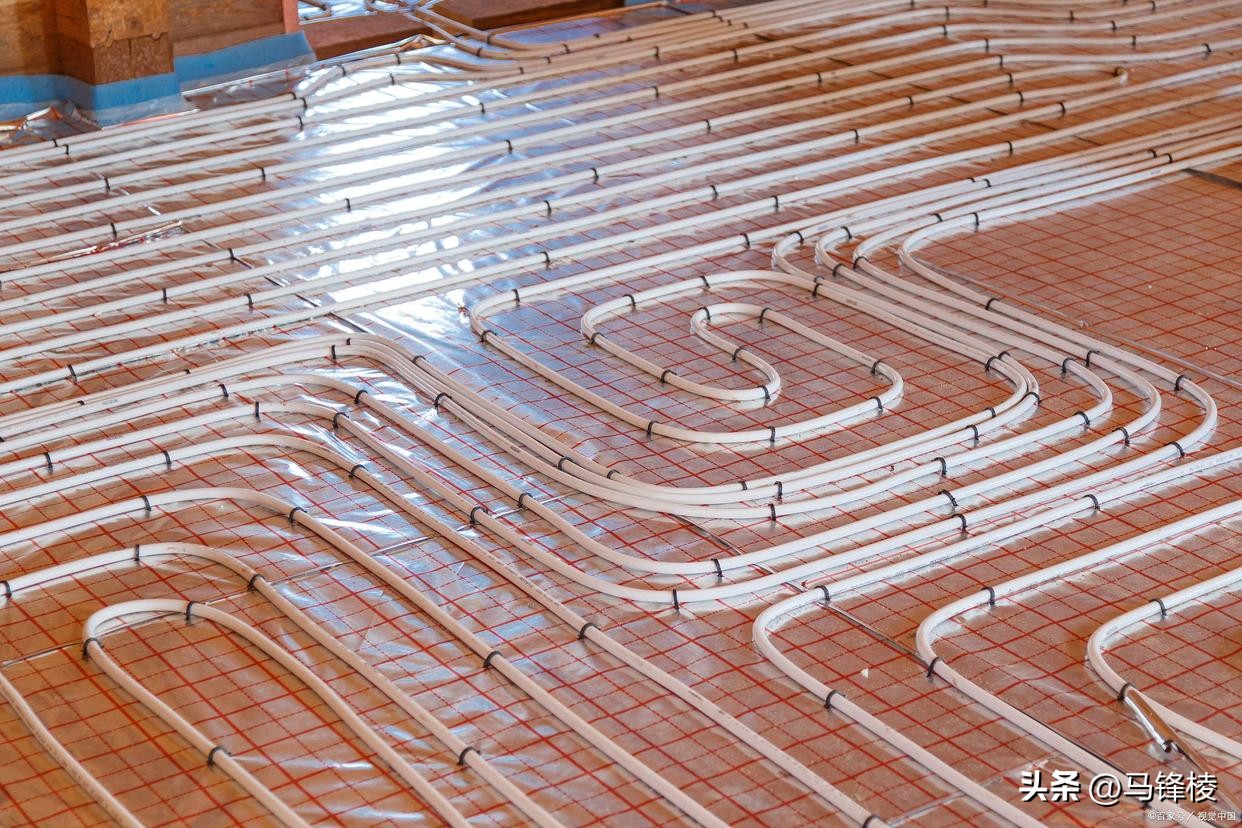

地暖管道：地暖管主要作为地暖系统热水传输的介质，由于耐热、耐冷和耐久的要求，常用地暖管材质为：PE-RT管、PE-X管、PPR铝塑管等等（以前两者使用较多）

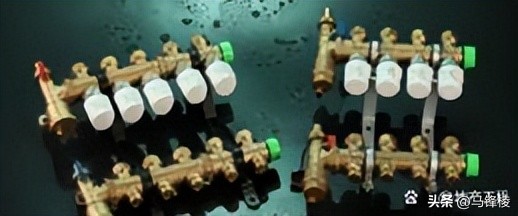

温度控制：主要包括分集水器和温控器，分集水器是用于连接采暖主供水管和各支路管道的装置，包括分集水管、排气泄水装置、支路阀门等。温控器能够检测室内温度，并自动调整为用户设定的理想采暖温度。

地暖分类

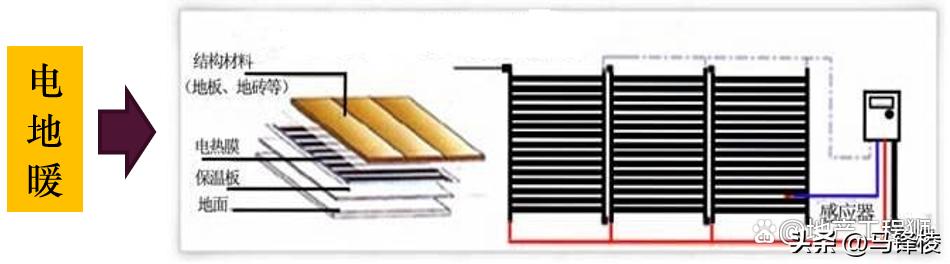

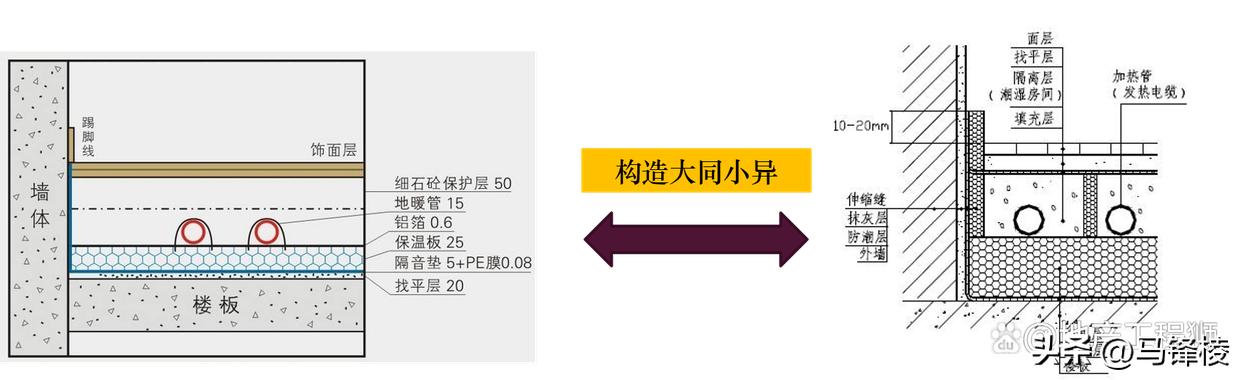

地暖主要分为水地暖和电地暖两种形式。低温热水地暖系统是指以不高于60℃的热水作为热媒，通过在加热管内的循环流动，实现对地面的加热，再通过地面以对流和辐射的传热方式向室内供暖。电地暖是指以低温发热电缆作为热源，加热地面，通过地面以对流和辐射的传热方式向室内供暖。

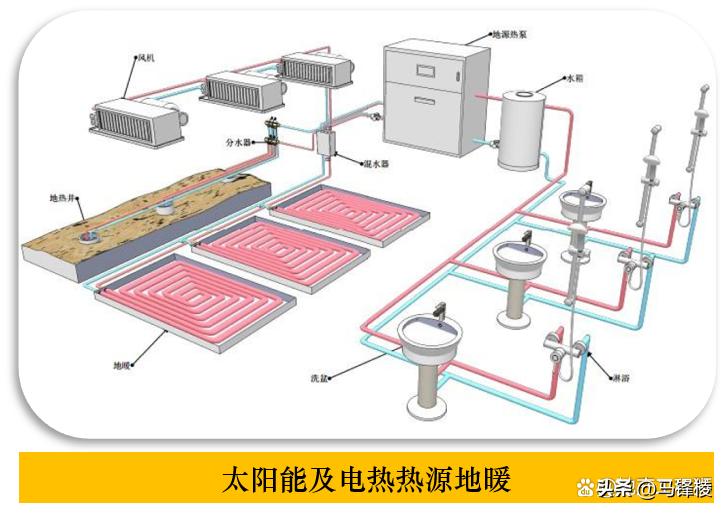

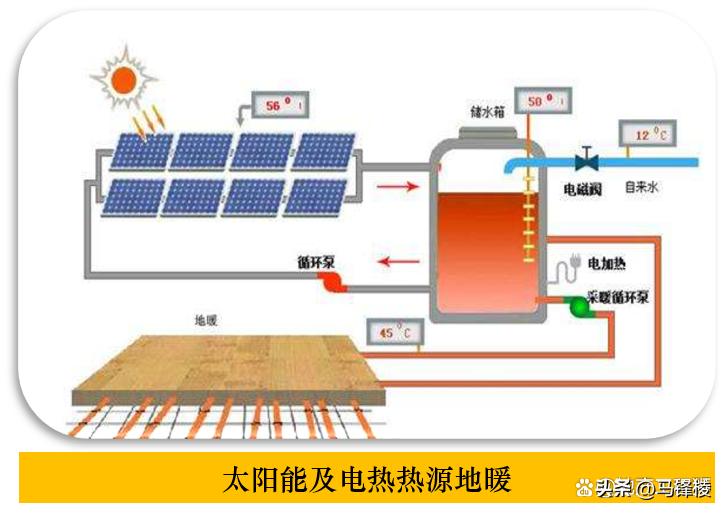

按照热源不同还可分为地热地暖、太阳能热地暖以及其他组合形式热源的地暖等。

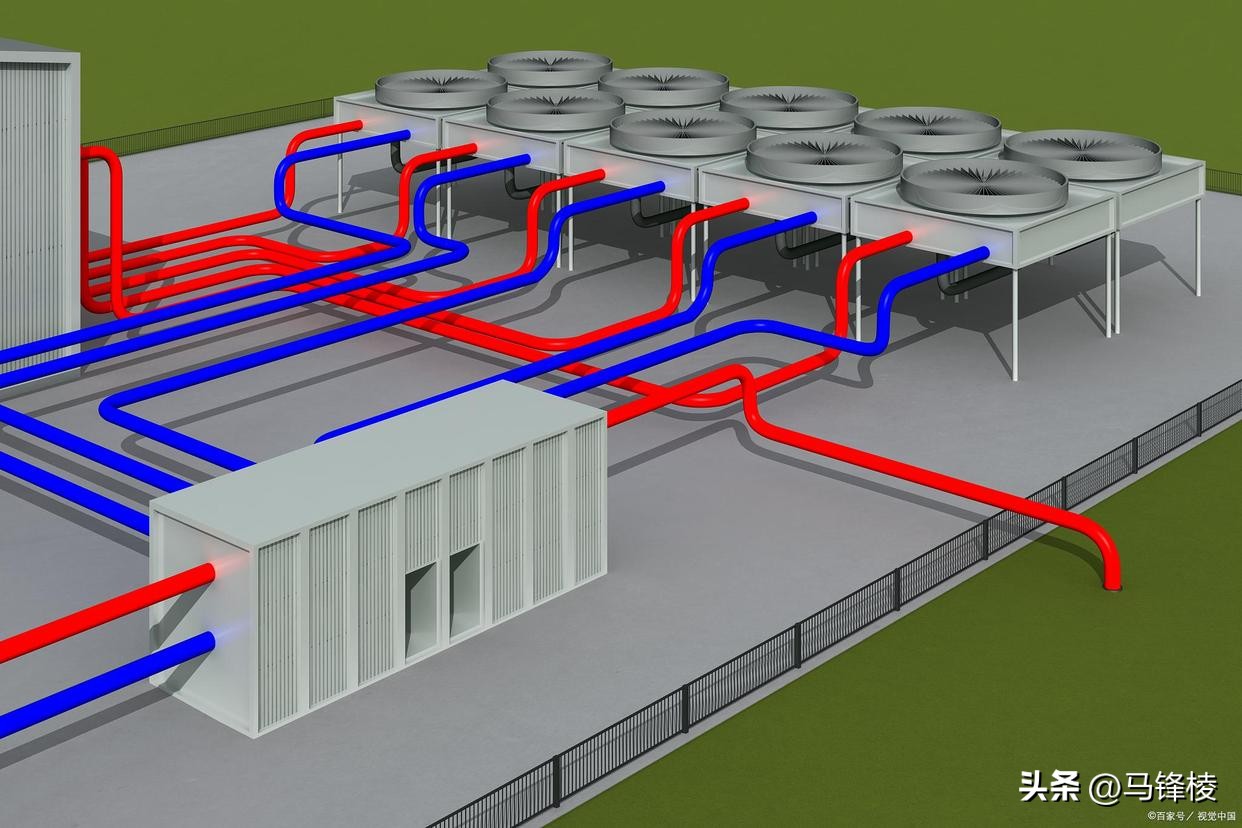

地热泵

地暖系统施工工艺

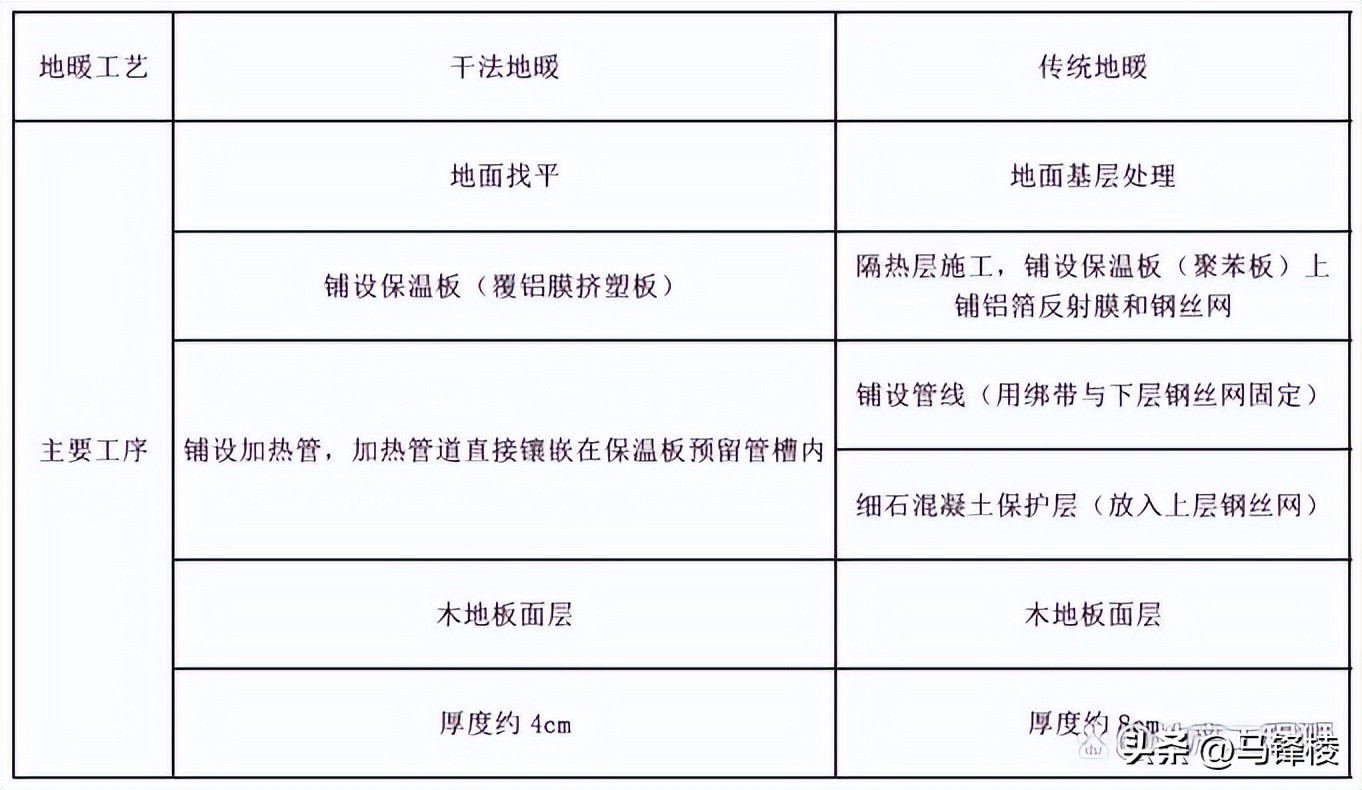

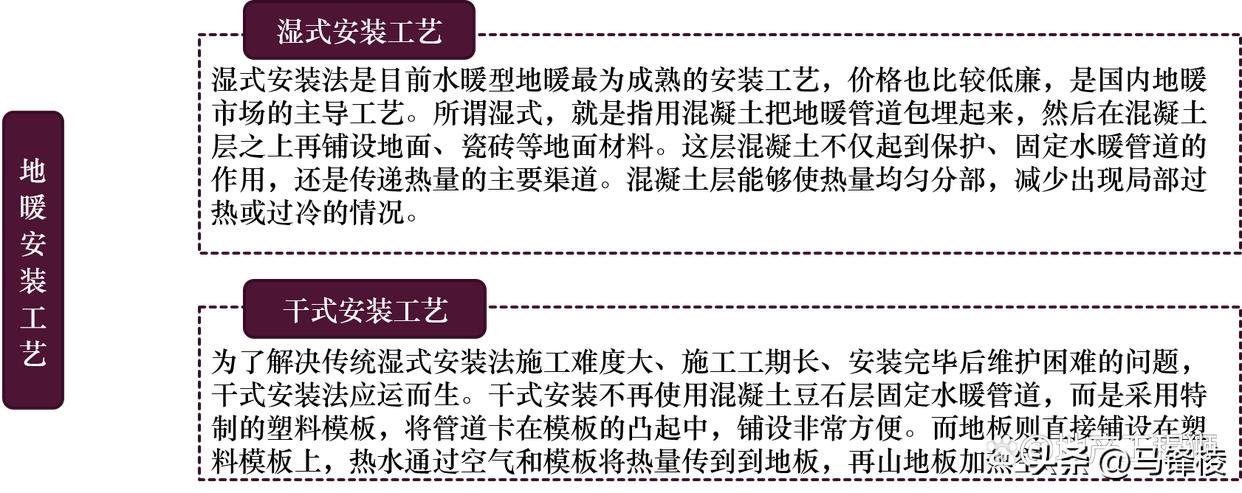

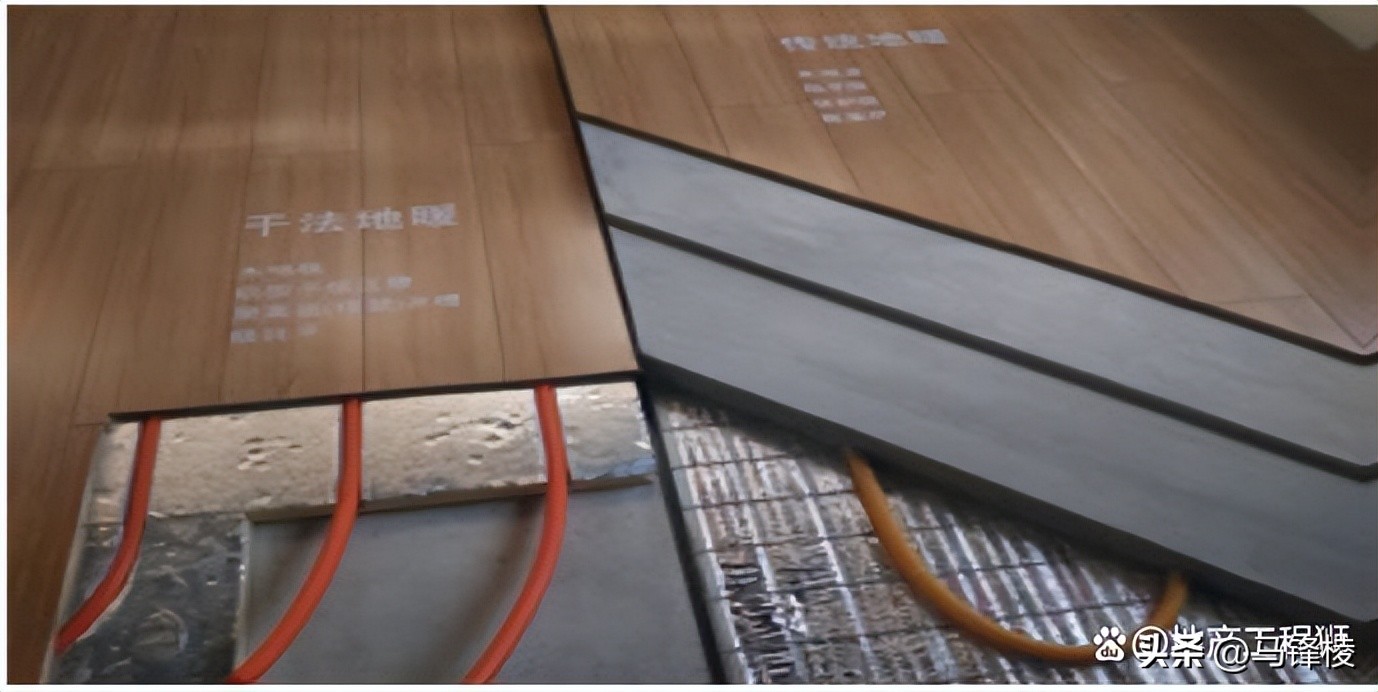

当前地暖主要有传统湿法施工和逐步将取代湿法的干法施工。比较通俗地说，湿法就是要浇筑混凝土，干法只需要铺设成品地暖模块（带凹槽，可分为加气混凝土材质和高强度泡沫板类）。

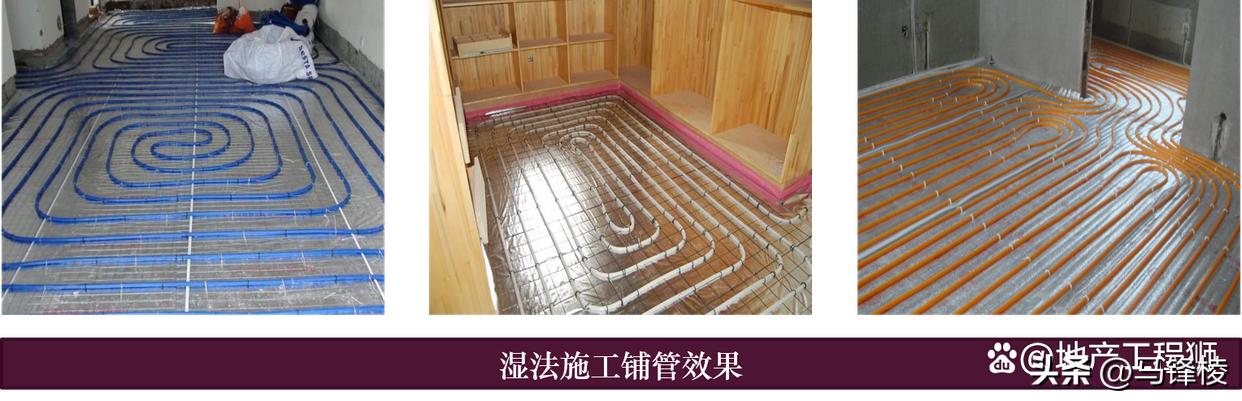

湿法地暖

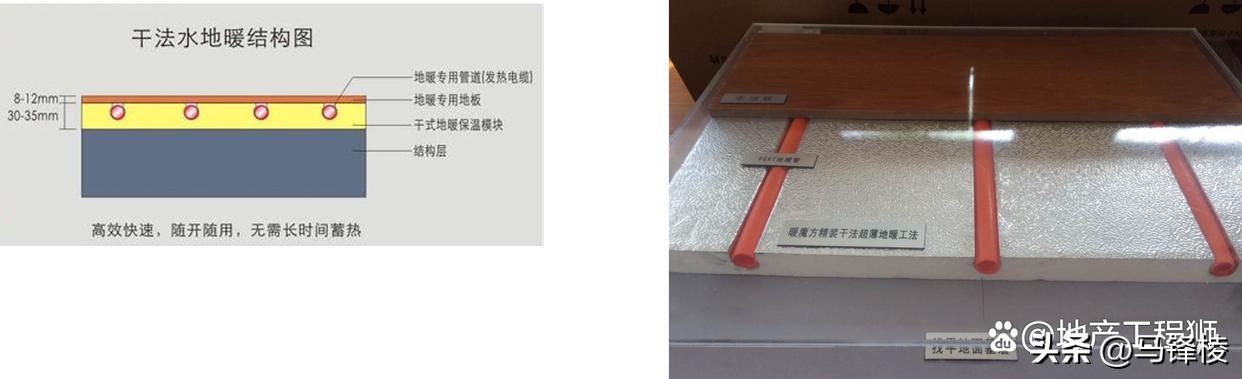

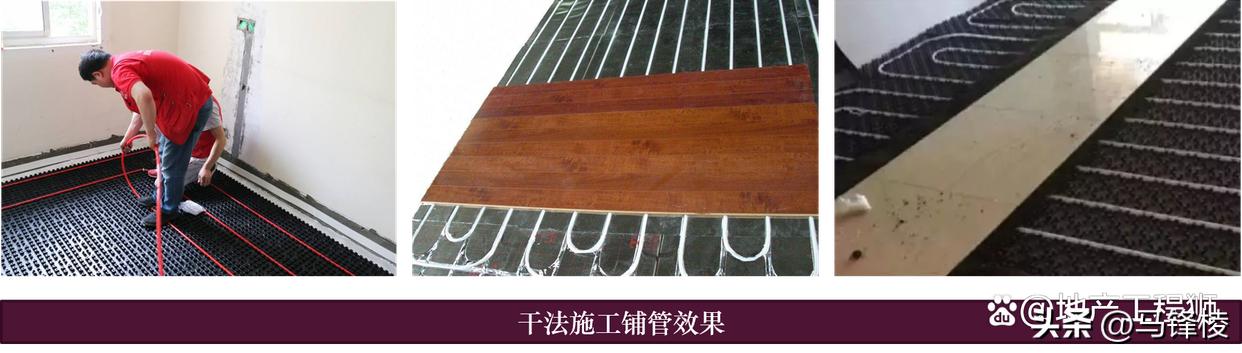

干法地暖

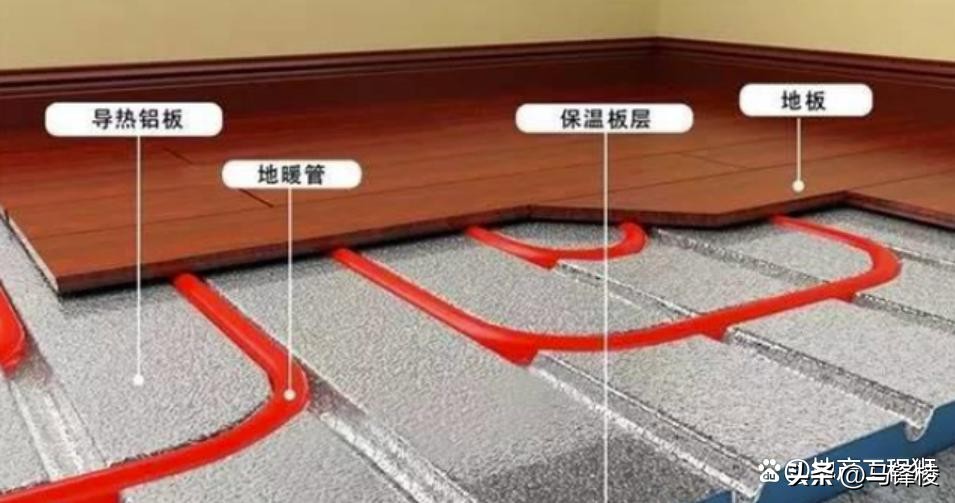

干法地暖一般用于客厅、卧室等可安装地板面层的房间，具有施工速度快（季节因素影响小），维修方便快捷，降低渗漏隐患，增加室内净高，节省材料等优点干法地暖地面承载力较传统地暖地面承载力低，对于地面有较高荷载要求的情况，需进行地面承载力验算或增加地面龙骨予以解决。同时干法地暖虽然升温快，但蓄热效果不如传统地暖，居住舒适度传统地暖更好。

以常见水热地暖为例：

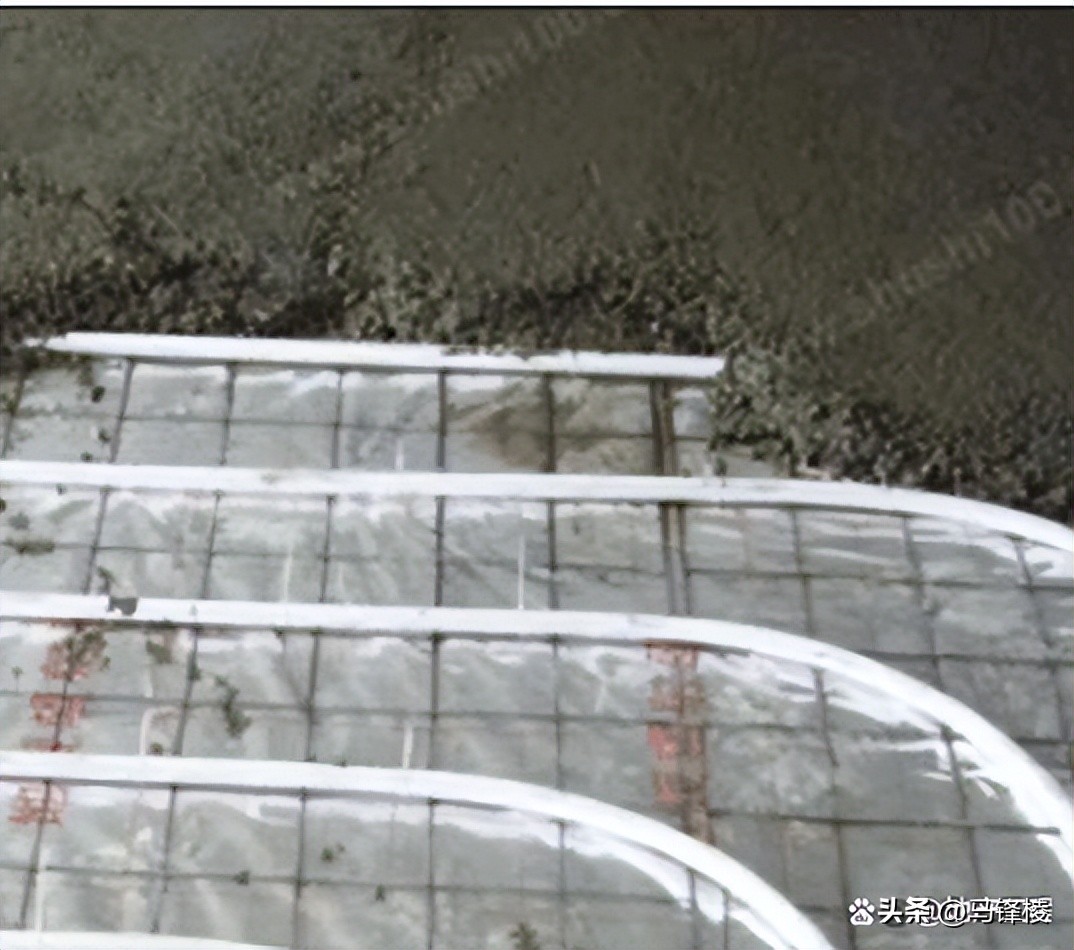

（1）湿法施工：材料进场→材料报验→检查作业面→固定分、集水器→铺设保温层（苯板等）、铺设膨胀条→铺设地暖反射膜（可预先敷设）→敷设地暖管并固定→连接分水器→设置伸缩套管→安装压力表→混凝土填充层浇筑前进行中间试压（第一次试压）→带压回填混凝土→试压（第二次试压）验收

（2）干法施工：材料进场→材料报验→检查作业面→地面基层找平→安装保温板材→地暖模板铺贴（也可直接为保温层模块）→铺设地采暖管材→集配装置安装→打压测试→系统调试→铺贴地板

地暖保护层裂缝控制

（1）项目管理人员：施工技术人员，主要是责任心的问题。在施工前，缺乏对地暖工程的全面了解，且在对施工操作人员进行技术交底时针对性不强、不全面。项目材料员对进场材料不能及时地进行抽验和复检；实际施工人员：随意性大，不严格按照规范施工。

（2）由于混凝土本身的特点而形成的干缩或温度裂缝。混凝土的凝结、硬化在环境温度下存在的差异，引起地面的裂缝形成。混凝土在初凝开始时，水分逐渐丧失，混凝土体积开始收缩，此时养护不及时也容易出现裂缝。混凝土搅拌不均匀；水灰比过大或过小；级配不好，使拌和物产生泌水、离析；砂石含泥量过大，减弱了混凝土的表面强度。保温板不符合节能环保质量要求，厚薄不均匀，板面呈翘曲不平。

（3）基层、找平层施工：基层表面高低不平、有砂石碎块未清理干净，找平层的平整度将无法保证。如果将保温板直接放在不平整的基层上，施工时就会使保温板凹凸不平以及地暖管翘曲，这些都可以使混凝土保护层空鼓，从而产生裂缝。

保温层的铺设：保温板在铺设过程中没有与基层紧密接触，板与板之间的拼缝不严密，这些都可能会引起混凝土受力不均匀而使混凝土开裂。

地暖管的铺设：地暖管铺设时，未按规范要求的间距、管的弯曲半径、固定管的管卡的间距等进行施工，尤其是管卡固定不牢固使得地暖管有弯曲或翘起等现象的产生，致使混凝土保护层不密实而开裂。

地暖管清洗维护

地暖管道在使用一段后，管道内壁会有大量粘泥、细菌及水垢的产生，附着在管道内壁，形成管道堵塞，导致水流循环不畅、散热不够，严重影响供暖温度及效果。

1、打开地暖热水进口管；

2、地暖管清洗液1瓶（300g）按1：10一50稀释注入热水进水管内；

3、确保地暖管内充满水，关闭冷水阀，启动循环泵循环30分钟；

4、开启冷水阀，将浊水放干净；

5、用清水冲洗地暖管道，直至出水管有清水流出，清洁工作完成。
