1沉浸式3D投影应用方案

[中关村在线投影机频道原创]3D立体影院的体现，属大屏幕最能逼真演示，四维灏景科技有限公司用3台7000注明的DP M-Vision Cine 400-3D主动式立体投影机，实现了宽10米，高2.8米的整张弧形大屏幕，通过四维灏景自主研发的4DU系列的三通道无缝投影纯硬件边缘融合机，实现了沉浸式3D演示应用方案。

DP M-Vision Cine 400-3D拥有7000流明的亮度，投影尺寸的宽度可达3.6米，即使受到环境光的影响 M-Vision Cine 400-3D也会提供一个明亮、饱和的色彩。DP M-Vision Cine 400-3D可提供高保真1080p图像、单片DLP的3D显示，实现每秒全120帧的扫描速率无闪烁的的3D效果，四维灏景采用品台DP M-Vision Cine 400-3D实现10米宽的弧形演示画面，给每位参观者都带来沉浸式的3D效果体验感受。

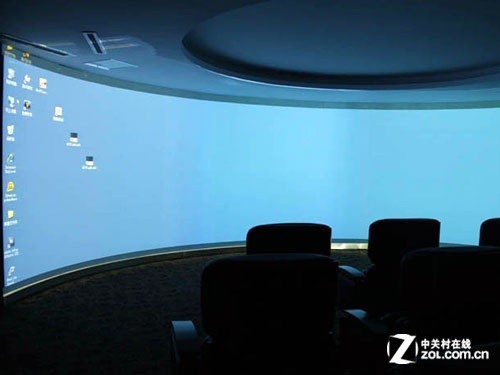

沉浸式3D投影拼接应用方案

当然，在实现如此宽幅面弧形画面，离不开投影边缘融合机，以上效果方案中，四维灏景采用了4DU系列的三通道无缝投影纯硬件边缘融合机。

24DU融合机产品特点

4DU三通道无缝投影纯硬件边缘融合机可以扩展普通PC显卡的单个DVI接口输出到四台投影仪上（投影仪可以是数字DVI或模拟VGA接口），对输入超宽画面利用自身硬件完成四路投影输出图像，三个融合带自动产生和自动融合羽化过渡效果。

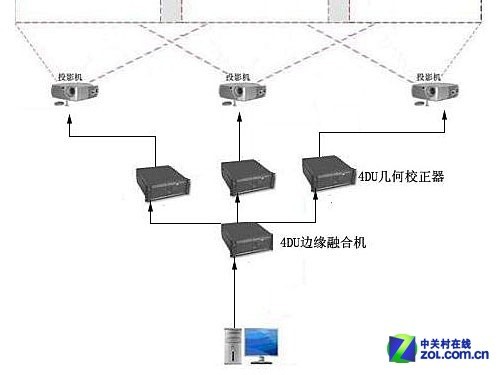

整体方案设计图

4DU硬件边缘融合机基于全硬件实时处理架构，对显卡或任何视频源的3D加速，视频运动及图形性能没有任何影响和像素失真，采用点对点显示方式，且不占用任何CPU处理资源。无论是用户运行3D游戏、高清晰电影、数字地图，实时渲染等都可以在整个超宽投影屏幕上完美呈现，连接的投影机对计算机主机和显卡来说会被认为是一个超大分辨率的单一屏幕，而所有融合带的生成和融合带图像处理则完全由4DU内部的硬件可编程高速处理电路完成。

4DU内部的融合带生成支持可编程架构，实现更为灵活性，可以做到融合带宽度从0到512像素连续可调，融合带羽化曲线可编程，色度调整系数可调节等完善的融合带可编程机制，可以适应不同投影设备，显示效果和投影环境的要求，融合带设置具有极大的使用灵活性。

本此方案中，3台DP M-Vision Cine 400-3D何用四维澋景4DU无缝投影纯硬件边缘整合机，实现3500×720无缝大屏幕效果。其信号显示具有以下特点：

1） 平面立体信号同时混合显示；

2） 在平面的信号上显示的立体信号窗口；

3） 独立显示超大画面的立体信号；

4） 独立显示多路平面信号；

北京四维灏景科技有限公司

地址：北京市海淀区中关村海龙大厦12层1223室

电话：010-82662873 手机：13051383333
