低压箱电路的铺设是至关重要的环节，配电箱安装涉及到用电的安全。配电箱是按电气要求将设备、测量仪表、保护电器和辅助设备组装在一个封闭或半封闭金属箱体中或屏幅上，构成低压配电装置。对于家庭用配电箱外壳不是关键，里面的电气元器件才是关键，进口的电气元器件正泰品牌确实好用，经久不坏，配电箱里面的电气元器件价钱也比较实惠，选择质量有保障，价格又实惠的配电箱确实很关键，同时配电箱接线施工也非常重要。

配电箱运行时可借助手动或自动开关接通或分断电路。

配电箱故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示配电箱运行中的各种参数，还可对某些电气参数进行调整，对配电箱运行过程中出现偏离正常工作状态进行提示或发出信号。

配电箱一般是家庭用，而配电柜则多用在集中供电中，比如说工业厂房用电和建筑工地施工用电等，配电箱和配电柜都属于电气成套设备，配电箱属于低压电气成套设备，配电柜有高压配电柜也有低压配电柜。

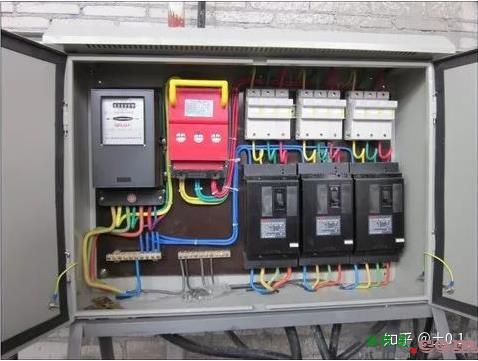

工厂常见的一级总配电箱

杭州低压配电箱生产厂家

二级配电箱接线图

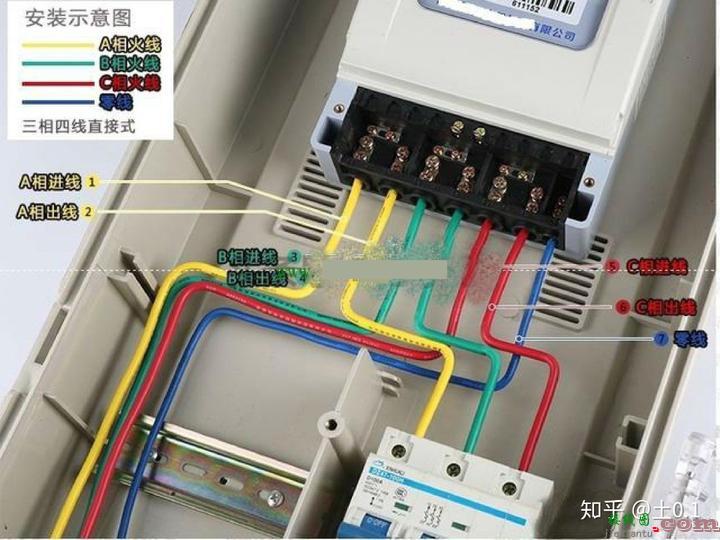

杭州低压配电箱接线图

配电柜的主要特点是厂家所生产的同类型配电柜的具体型号不一致，配电柜的具体结构也有所区别，但是配电柜接线方法是一样的。配电柜的技术参数也基本相同，但在国内大多数供配电系统中已经能够满足用户需要。

建筑工地施工用电配电系统应设置总配电箱、分配电箱、开关箱，并按照“总-分-开”顺序作分级设置，并形成“三级配电”模式。

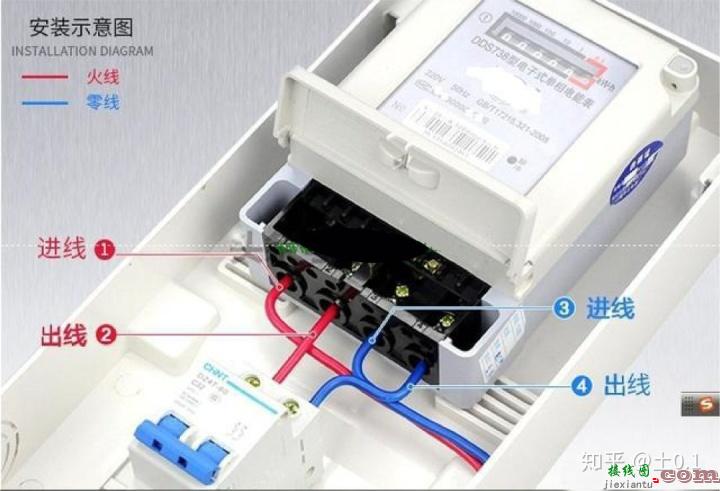

配电箱安装接线实物图

配电箱安全又是实现安居的一个重要环节，家庭配电箱接线图在进行安装的时候也是必不可少的。

配电箱起着合理的分配电能的任务，能够很方便对电路进行开合操作。有较高的安全防护等级，能直观的显示电路的运行状态。配电箱的接线非常重要，如果错接零线火线的话容易出现用电安全事故。

杭州配电柜接线实物图

配电箱杂乱的接线不仅影响美观还容易引发用电事故

(1)环境温度对低压电器影响引起的故障

配电箱中的低压电器，由熔断器、交流、剩余电流动作保护器、电容器及计量表等组成。周围空气温度的上限不超过40℃；周围空气温度24h的平均值不超过35℃；周围空气温度的下限不低于-5℃或-25℃。

配电箱在室外运行，它受到阳光的直接照射产生高温，同时运行中自身也会产生热量，所以在盛夏高温季节，箱体内的温度将会达到60℃以上，这时的温度大大超过了这些电器规定的环境温度。

(2)配电箱质量引起的故障

在电气安装改造中由于配电箱厂家需要有关低压电器的供货时间急且数量多，因而产生了对产品质量的要求不严格的现象，造成了一些产品投入运行后就发生故障。如有些型号在配电箱投运后不久就因接触器合闸线圈烧坏而无法运行。

(3)配电箱内电器元件选择不当引起的故障

在制造时对交流接触器容量选择不当，对不同出线回路安装同容量的交流接触器，未考虑到三相负荷的不平衡情况，而未能将部分出线接触器电流等级在正常选择型号基础上，提高一个电流等级选择

配电箱的分类

配电箱和配电柜、配电盘、配电屏、电器柜等，是集中安装开关、仪表等设备的成套装置。

现在常用的配电箱都是金属壳体，因为金属配电箱防护等级高。

配电箱结构分为两种

焊接结构：简单的把钣金件经过裁剪、折弯、开孔然后焊接起来。

拼装结构：把钣金件分开加工，每个部件加工好以后在组装，用螺丝和三通加固锁死，外观漂亮，操作简单，可以节约大量的运输成本。

按配电箱的用途进行分类：

固定面板式开关柜，常称开关板或配电屏。它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

防护式开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。通常门与主开关操作有机械联锁。另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。防护式开关柜主要用作工艺现场的配电装置。

抽屉式开关柜。这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。每个功能单元之间也有隔离措施。抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，开关柜多数是指抽屉式开关柜。它们适用于要求供电可靠性较高的工矿企业、高层建筑，作为集中控制的配电中心。

动力、照明配电箱。多为封闭式垂直安装。因使用场合不同，外壳防护等级也不同。它们主要作为工矿企业生产现场的配电装置。
