WQ4830 数字存储晶体管特性图示仪 电子元器件测试

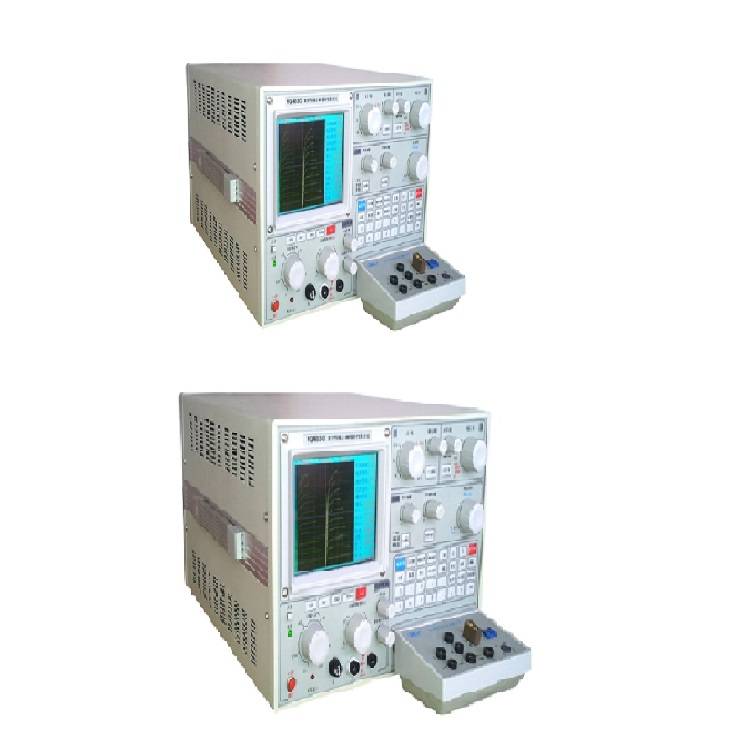

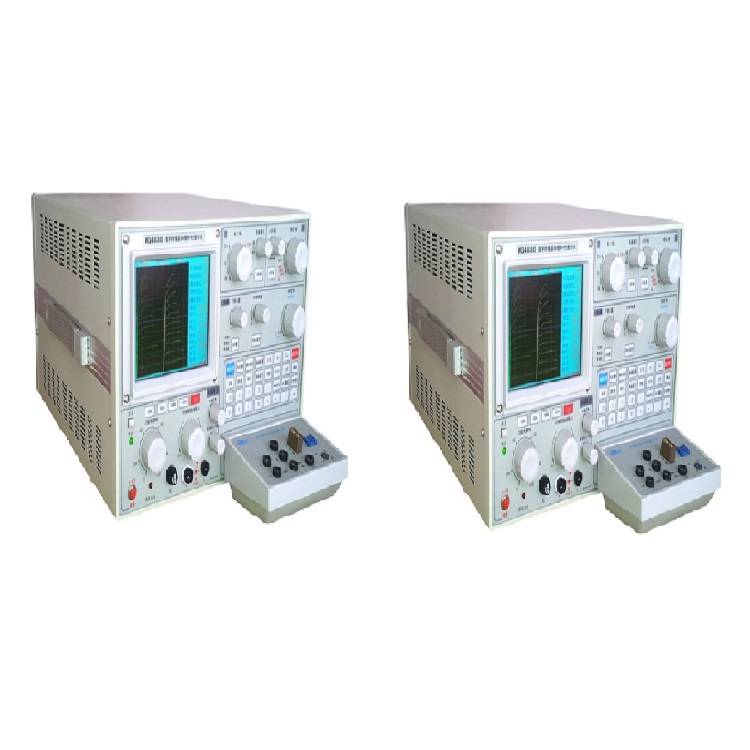

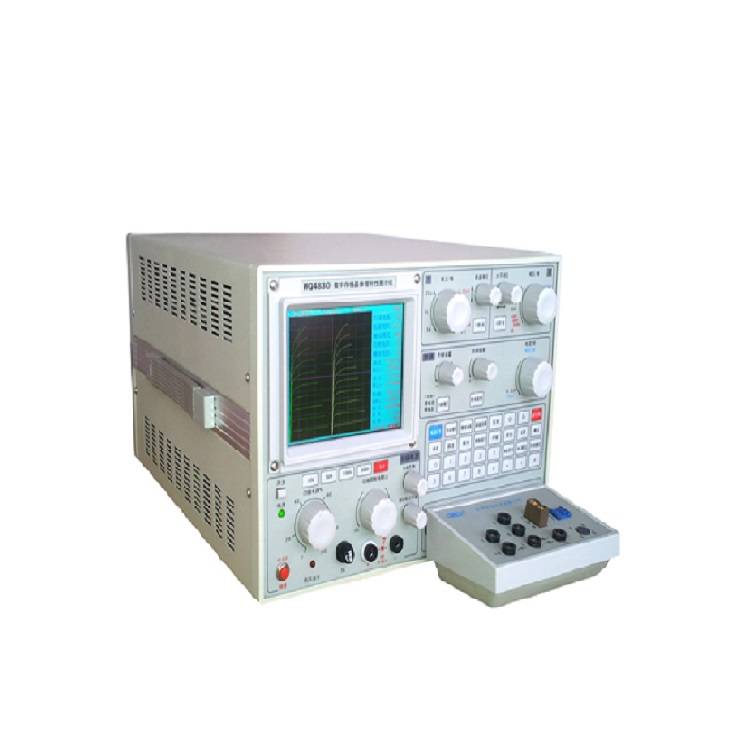

WQ4830数字存储晶体管特性图示仪
Y轴系统：
a.集电极电流：
WQ4830: 20μA/div ~ 5A/div，可到50A，分17档
b.二极管反向漏电流: 0.02μA/div ~ 1μA/div，分6档
X轴系统：
a.集电极电压Vce: 10mV/div ~ 50V/div，可到500V，分12档
b.基极电压Vbe: 50mV/div ~ 1V/div，分5档
c. 二极管反向耐压Vd: 100V/div ~ 500V/div，可到5000V，分3档
阶梯电流：
WQ4830:0.2μA/级 ~ 0.5A/级，分20档
阶梯电压：10mV/级 ~ 1V/级，分7档
阶梯级数：0 ~ 10级，连续可调
阶梯偏置：±1级阶梯，连续可调
扫描电源：
a.集电极扫描电压(DC/AC)峰值：
WQ4830:10V(50A)，50V(10A)，100V(1A)，500V(0.1A)
b.二极管反向电压：5000V(5mA)
功耗：WQ4830: 可到200W
外形尺寸：32（长）×21（宽）×40（高）cm
重量：约20公斤
