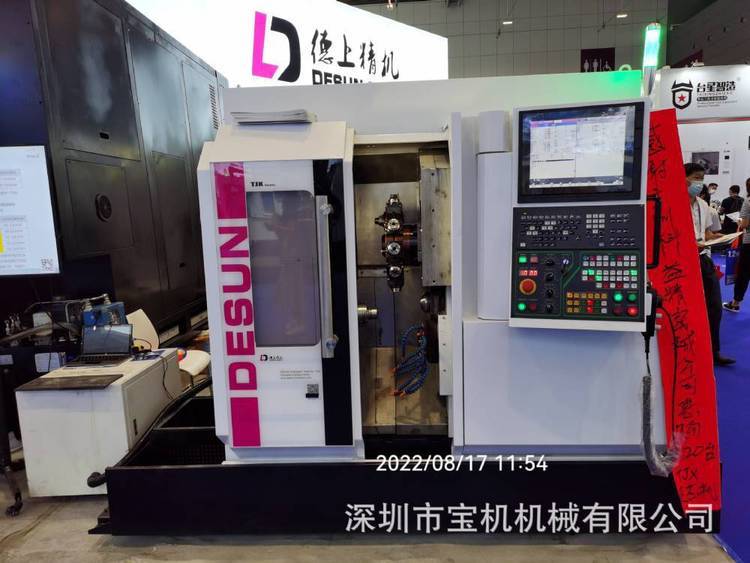

TJX-20 SMCY
双主轴 + 单刀塔 + Y轴
机床亮点
您的受益之处
加工区方案结构清晰，且符合人体工程学要求
刚性矿物铸件床身采用45°整体结构，为高精度提供保障
工作主轴采用皮带驱动，扭矩高
棒料通孔直径 82 mm，卡盘直径 315mm
正交直线Y轴满足高精度需求
数控尾座，具有伺服控制的坐标轴
Siemens840D sl已经包含：iXpanel - i4.0 ready及18.5"触摸屏
模块化机床设计
TJX-20 SMCY系列走心机是对现有加工解决方案进一步开发所获得的成果。此新型走心机车床应用灵活，具有个性化装备，不仅可用于单件和小批量制造，而且也能用于大批量生产。在无数设计细节中都充分体现出了数十年所积累的专业技能，如：在主主轴上方的面板上有一个开口，确保使用长镗杆时不会发生碰撞。
部件
主主轴
棒料通孔直径 82 mm，卡盘直径 315mm
转速 4000 rpm
主轴功率 24 kW (40%占空比)
扭矩 550 Nm（40% 占空比）
用于轴分度的制动器
具有十字滑台结构的星形刀塔
12个动力刀位
VDI 30，符合DIN 69880标准，配备了受专利保护的W形齿
X 360 mm / Y ±60 mm / 车削长度 Z 750 mm
最多可在低于车削中心70 mm的情况下加工
6000 rpm，8.8 kW，19.5 Nm (25%占空比)
数控尾座
- 伺服控制，可任意定位
- 采用大尺寸滚动导轨
- 推力可编程，达到10000 N
- 锥柄顶尖 MK5 或 SK30
中心架（选项）
- 可伺服定位
- 可数控编程
- 夹紧范围：12 - 152 mm
下料装置（选项）
- 直径 = 80 mm
- 长度 = 175 mm
重量 = 8kg
控制系统
安装了三菱MITSUBISHI MOTORS系统
德上公司采用日本三菱作为系统供应商,三菱系统特 别为我们德.上用户开放了其他品牌系统作为选项，(Option)的储多功能,为德上公司的VIP客户提供增值服务,这也是我们一直以来坚持使用三菱系统作为我们的系统合作伙伴主要原因。全系列机床统一操作界面及代码 ,方便技术员操作编程;交互式编程, 3D图形包括实时仿真;新型高清晰显示器设计;可视化工件和优化程序数据;基于因特网的远程诊断提供可靠技术支持;通过智能化维护系统提升机床可使用性能;机床的实时生产状态,故障报警;对于重复性的加工任务,在刀库更换刀具中,快速运算就近选刀,缩短更换刀具时间;机床规范化的保养和维修;
技术参数
CNC MULTI AXIS CENTER WITH TWO SPINDLES, TWO TURRETS, C-AXIS, Y-AXIS AND DRIVEN TOOLS
数控系统多轴中心带两个主轴、1个刀塔、C 轴、Y 轴和驱动工具
产品型号
工作台面
CAPACITY: 容量:
SPINDLE (LEFT/RIGHT): 主轴（左/右）：
Tooling: 工具：
With all standard and optional accessories 配备所有标准和可选附件
