测功机扭矩测量传感器 0-5000Nm可选 发动机引擎转矩转速检测仪

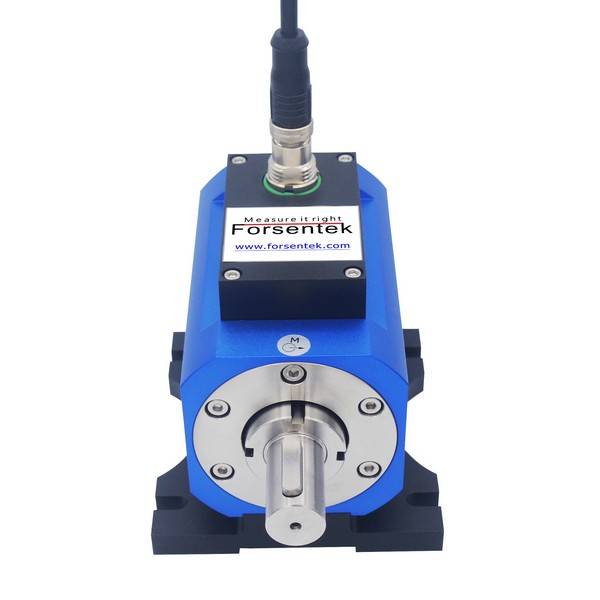

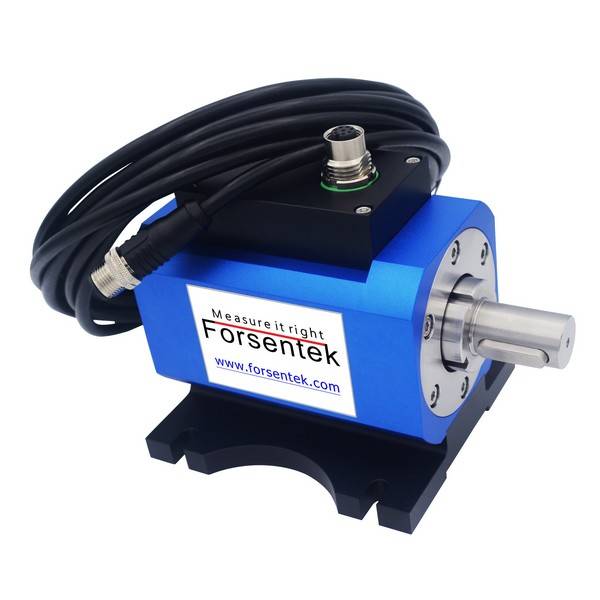

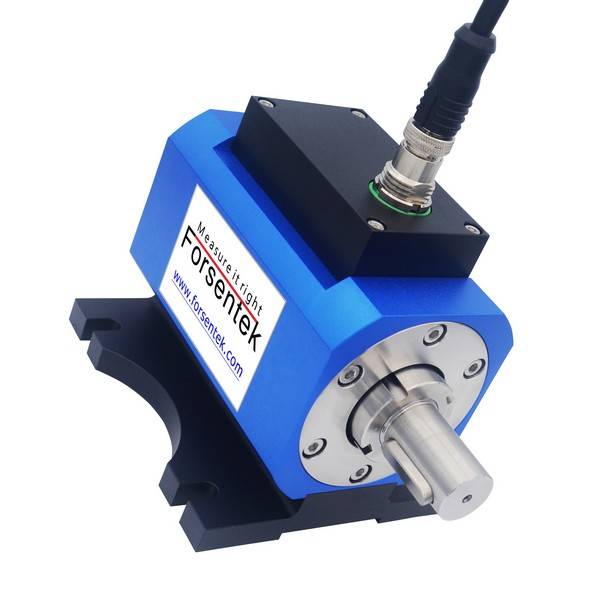

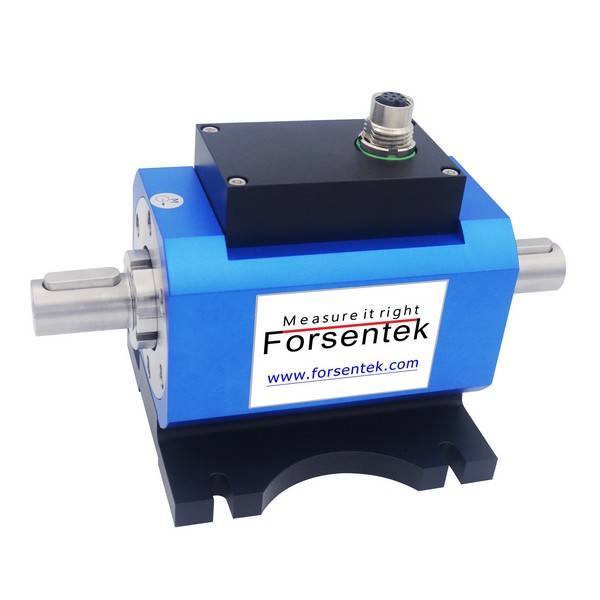

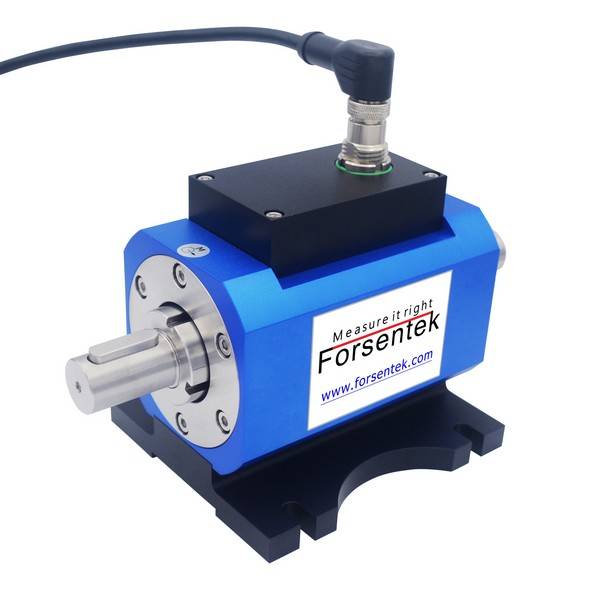

测功机扭矩测量传感器FYTH是一款基于非接触式原理的转矩转速测量感应器，动态扭力传感器的旋转轴与信号采集装置之间没有摩擦，这使得转矩转速传感器FYTH比传统滑环结构的动态扭力传感器更加耐用。动态扭矩测量仪FYTH有0-2牛米、0-5牛米、0-10牛米、0-20牛米、0-30牛米、0-50牛米、0-100牛米、0-200牛米、0-300牛米、0-500牛米、0-1000牛米、0-1500牛米、0-2000牛米、0-3000牛米、0-5000牛米十五个转矩测量范围可选，并同时支持高达12000RPM的转速测量，高度集成的电子线路可直接输出±5V / ±10V / 4-20mA标准模拟量信号以便于PLC采集或其它数采系统处理。电机转矩测量仪FYTH可通过联轴器与电机轴或负载轴连接，测量过程中传感器的外壳静止，转矩测量仪的轴跟随电机轴一起旋转。此款转矩测量传感器常被应用于电动机测试台、工业安装扭力检测、伺服电机转矩转速测量、搅拌扭矩控制、传动轴转矩测量、测功机转矩转速测量、水泵扭矩测试、齿轮箱扭矩传递效率检测等旋转扭矩检测。

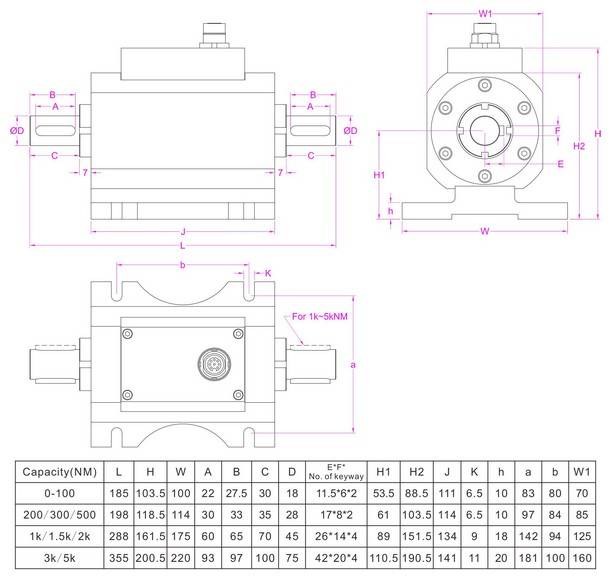

测功机转矩转速测量传感器FYTH外形尺寸图：
测功机扭矩测量传感器FYTH参数表:
量程：0-5000牛米（可选）
用途：电动机转矩转速测量
转速测量范围：0-12000RPM
供电电压：12V/24V DC
额定输出：-5-5V,0-5-10V,4-12-20mA
非线性：±0.2%满量程
滞后：±0.2%满量程
非重复性：±0.2%满量程
蠕变(5min)：±0.1%满量程
安全过载：1.5倍量程
极限过载：2倍量程
温度补偿范围：-0...+40℃
使用温度范围：-10...+60℃
零点温度漂移：±0.02% 满量程/℃
灵敏度温度漂移：±0.02% 满量程/℃
轴材质：不锈钢
外壳材质：合金
连接：联轴器
防护等级：IP40
导线：6*3000mm (含配套接头)
电动机转矩转速测量仪FYTH采用内置变送器直接输出-5-5V,0-10V,4-20mA标准模拟量信号，信号大小与转矩值和转速大小成正比，因而可以通过对模拟量的测量实现转矩转速得测量。以型号FYTH-100-10000-B为例，此款扭力计需要24V DC供电，转矩通道：0-100牛米顺时针扭矩对应0-10V输出，0-100Nm逆时针扭矩对应0-(-10V)输出；转速通道：0-10000RPM对应0-10V输出。转矩值/转速值与输出信号大小在误差范围内是线性的，当转矩通道输出1V时表示当前为10牛米顺时针扭矩加载，当转矩通道输出(-5V)时表示当前为50牛米逆时针扭矩加载，当转速通道输出5V时表示当前转速为5000RPM，以此类推。
动态扭矩传感器FYTH的量程选择
额定量程的定义：在满足所标注的参数范围内，传感器被设计去测量的扭矩值上限。
测量范围：如额定量程为100NM的扭矩传感器的测量范围是0-100牛米，额定量程为20牛米的扭力计的转矩测量范围是0-20NM。
精度等级：相对精度是以额定量程为基准的，对于同一型号的传感器，相对精度一般是相同的，如精度为0.2%的传感器，量程为10NM和50NM的都是0.2%的精度等级。
使用寿命：用同一型号量程为100NM和200NM的扭矩测量仪同样去测量100NM的转矩，100NM的扭力传感器可以理解为满负荷工作，200NM的力矩传感器为非满负荷工作，量程为200NM的扭矩传感器要比100NM的使用寿命更长。
一般选扭力计量程的时候尽量留有10%-30%的冗余量，一方面可以防止应用中的冲击力对传感器造成损伤，另一方面可以延长使用寿命。比如发电机转矩测量范围20牛米-50牛米的应用可以选择量程为100牛米的动态扭力测试仪，水泵转矩测量范围100牛米-150牛米的应用可以选择量程为200牛米的转矩传感器。
福森泰科傳感測控有限公司是一家位于香港的专业从事称重测力传感器业务的高新技术型公司，传感器远销海外50多个地区。深圳福森泰科传感技术有限公司作为福森泰科傳感測控有限公司的代理，专业负责其传感器制品在大陆地区的推广及销售。福森泰科不仅提供微型压力传感器，推拉力传感器，静态扭矩传感器，动态扭力传感器，称重传感器，三维力传感器等常规测力传感器，还能根据客户需求提供定制化的解决方案。如果你有任何称重测力传感器方面的需求或疑问，欢迎咨询！
常见问题：
发货期多久：因库存变动，订购前请联系我司销售人员确认发货期。
可否提供发票：我司可提供增值税专用发票和普通发票。
能用PLC采集信号吗: 动态扭矩传感器FYTK转矩通道和转速通道都可以输出0-5V,0-10V,4-20mA，一般PLC可识别此类信号，如需其它输出，请咨询我司销售人员。
传感器能否定制：传感器尺寸和测量范围均可定制，定制可行性取决于具体要求，详询我司销售人员。
