【型号】：华硕P5G41T-M LX3
【故障现象】：显示器不显示

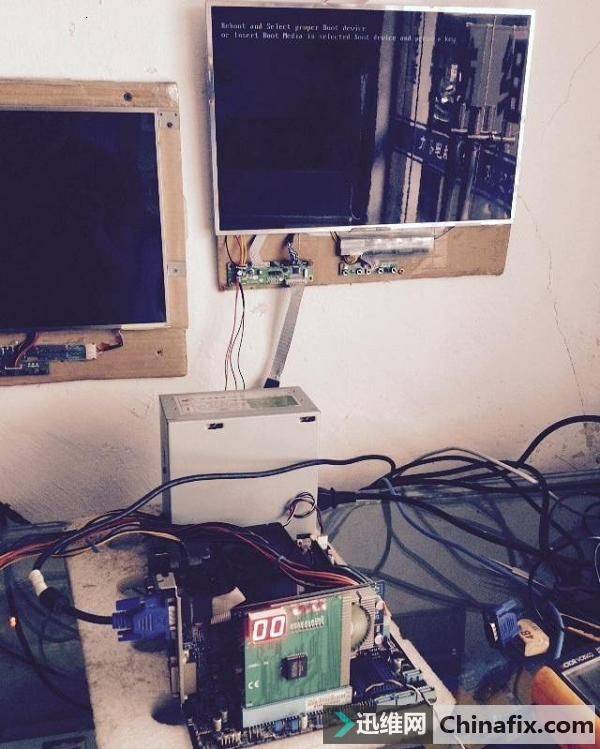

前几天一位客户拿来一片板子华硕P5G41T-M LX3 plus，描述故障为能开机不显示，简单测了下，通电开机正常跑码但是显示器不亮。
【维修过程】：

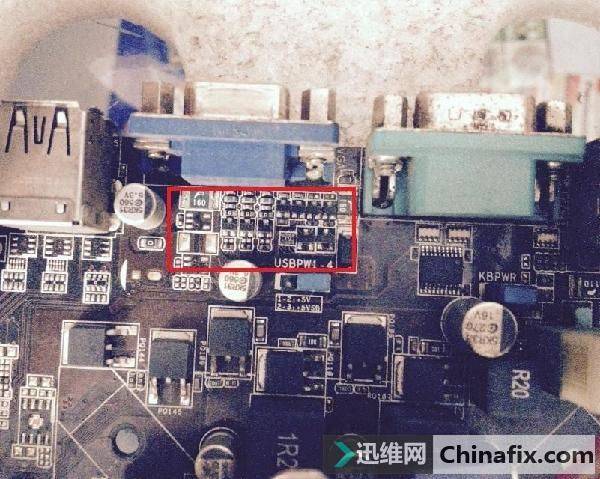

外接独显试试，可以亮机。看下板子VGA接口后面并没有烧伤或硬伤，难道是桥？

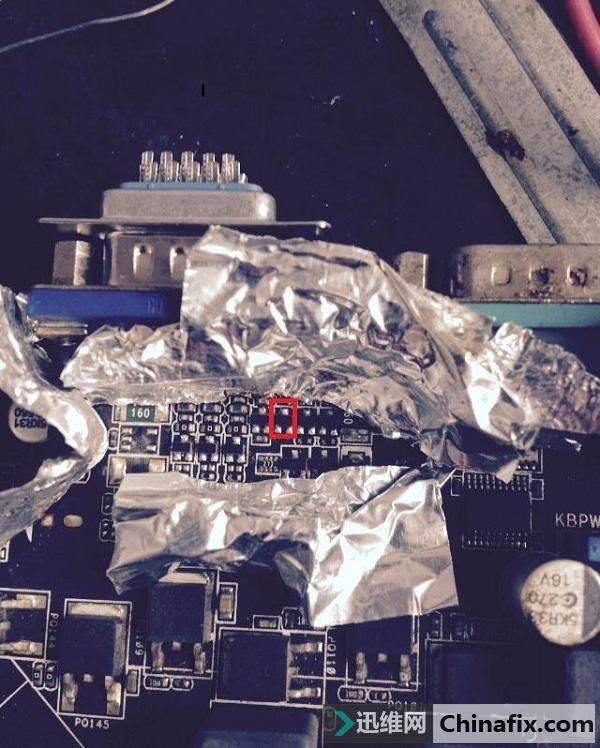

用手压不亮，再用风枪吹还是不行，仔细一想，独显可以亮证明桥是好的啊，问题只能出在桥与VGA口之间了。

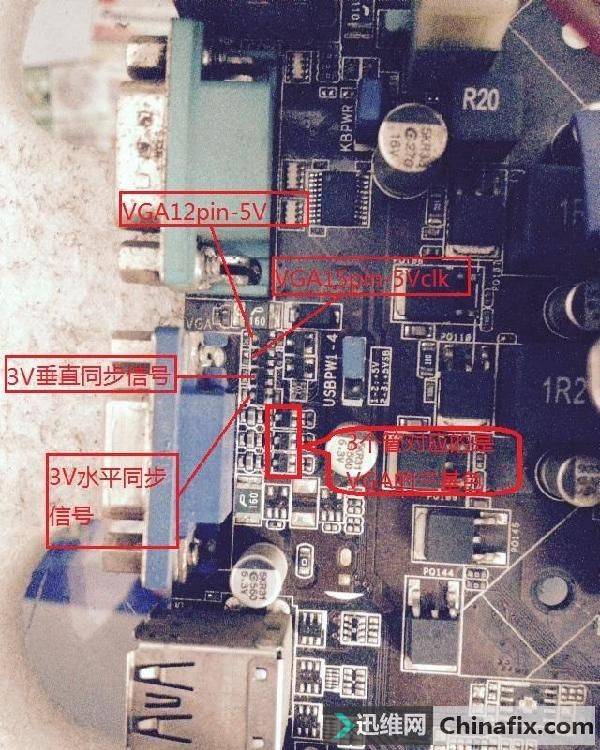

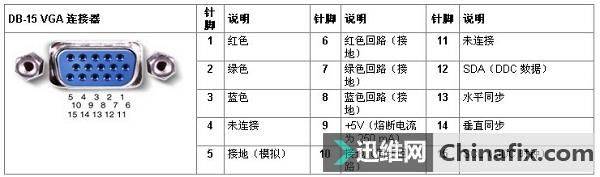

用一个未焊接的VGA公头接上对着定义跑了一下线路，找到重要测量点准备测量1、2、3、9、12、13、14、15。

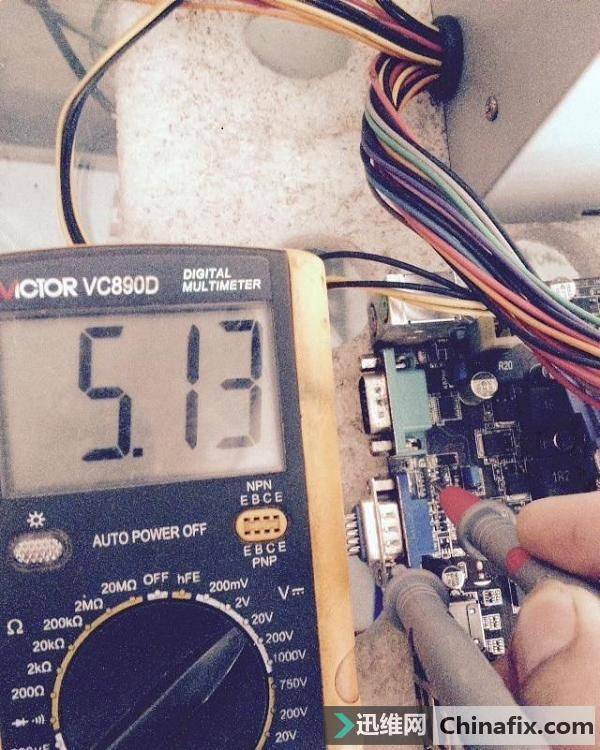

下面通电测各点的电压，经测三基色的输出端直流表没电压，交流测得各为5V左右，都正常。然后测VGA12PIN数据脚有5.13电压正常。

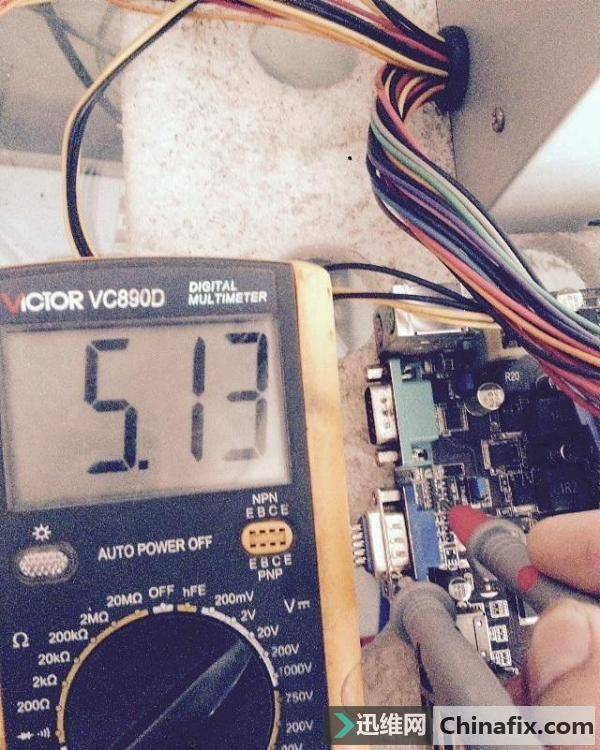

再测15PIN的时钟信号一样也是5.13V的电压正常。

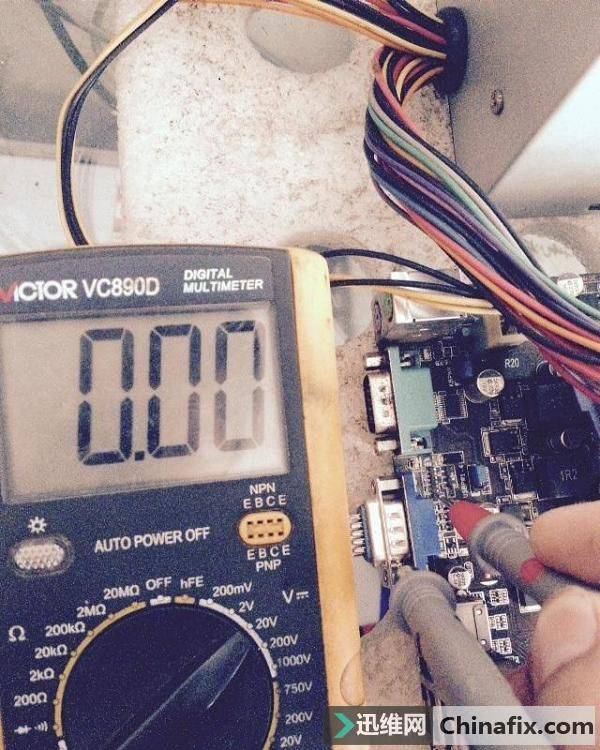

继续测VGA14pin垂直同步信号得0V-不正常。

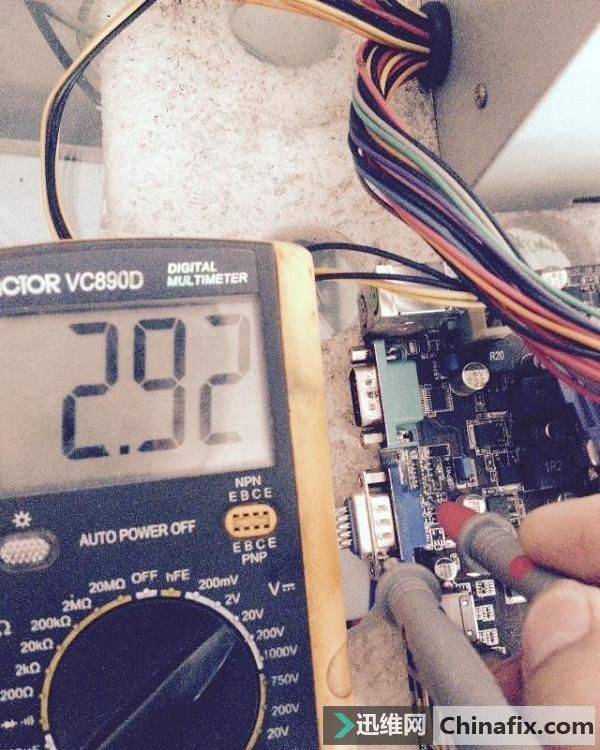

最后测VGA14pin水平同步信号有3V左右电压正常。
测出结果为VGA14pin垂直同步信号得0V-不正常。

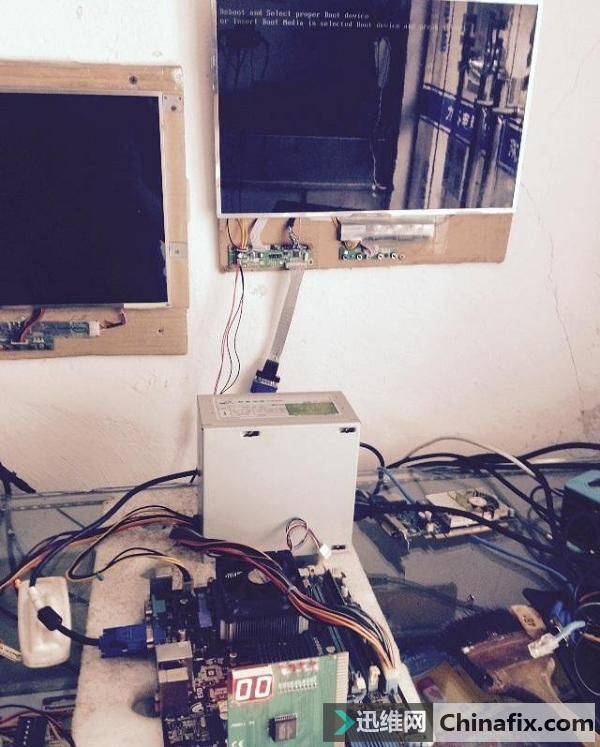

断电二极管档测量得到管子B极和C极阻值只有13，他们两极间并着一颗小电容，拆了电容还是短，直接在料板找了一个上面标识为A7t一样的管子换上，直接接显示器亮机。
