制冷系统管道安装基本“三要素”：洁净、干燥、密封。
保证三要素，必须遵循以下规范：
⑴合格的原材料
⑵安装前洁净处理
⑶正确的安装方式
⑷合理的充氮焊接工艺
⑸保压、排污、抽真空……
合格的原材料：
管材：
紫铜管：GB/T17791-2017选用直管，两端带塑料封口的。
无缝钢管：GB/T8163-2018
不锈钢管：GB/T14976-2012或（GB/T18984-2016适用于-45℃～-195℃）
管件：
铜管件：GB/T11618.1-2008《铜管接头第1部分：钎焊式管件》
无缝钢管冲压弯头国标GB/T10752-2005《船用钢管对焊接头》要选用冲压管件才能保证焊接质量。
无论铜管还是钢管，要尽可能采用标准的弯头、三通、直接头、变径头等，尽可能不自制这些管件。
安装前洁净处理：
紫铜管洁净处理：选用直管，两端带塑料封口的。在使用前才去掉两端的塑料封口。
合格的铜管不需要处理，可以直接使用。目测铜管内壁，若需要处理，用洁净的白布条拉擦干净即可。若油污较多，需要布条蘸化学溶剂辅助擦洗。
无缝钢管洁净处理：
无缝钢管除锈常用以下处理方式：
⑴钢管内壁喷砂处理，用洁净的白布条拉擦干净即可。
⑵钢管酸洗磷化处理。
⑶钢刷磨擦内壁处理，用洁净的白布条拉擦干净即可。要使用与钢管等径钢刷。
不锈钢管洁净处理：
不锈钢管除垢常用以下处理方式：
⑴钢管内壁喷砂处理，用洁净的白布条拉擦干净即可。
⑵钢刷磨擦内壁处理，用洁净的白布条拉擦干净即可。
要使用与钢管等径钢刷。
无论哪一种洁净方式，除锈后应快速向管道内充洁净干燥氮气并两端密封。处理后管道要尽快使用，不能长时间存放。
正确的安装方式：
按图纸要求安装：
按施工图纸要求安装管道：管径、管道坡度、回油弯等。
施工图纸没有明确要求的，按以下方法安装管道：
⑴水平管道
供液管道尽可能水平或者垂直。
吸排汽管道在沿制冷剂流动方向，应向下倾斜坡度大约是每米下降4毫米。
⑵垂直上升管道
排汽管道每超过8米的上升管道建议设一个P形回油弯。
回汽管道每超过4米的上升管道都应设一个P形回油弯。
回汽管道垂直上升段一般比水平段小一号管径，当上升管段需要缩径时，在P形弯出口位置加一变径接头。
⑶超过30米的直管道必须有一偏移或膨胀P型弯，放在管道中部以使管道变动及应力最小。

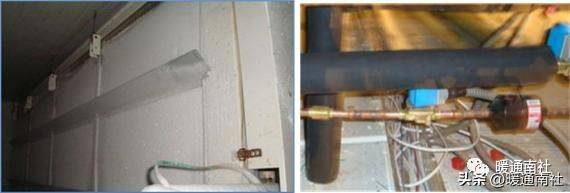

⑷每2～3m加一管道支撑。
⑸管道穿墙要管道牢固并做好防护，回汽管道穿墙要增加二次保温层。

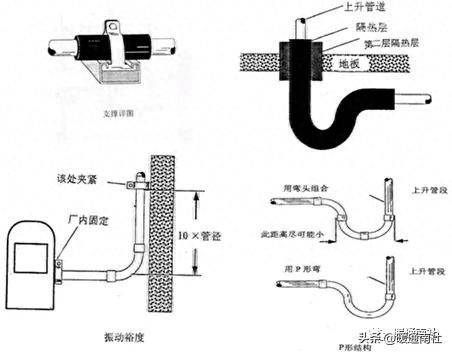

安装图例：

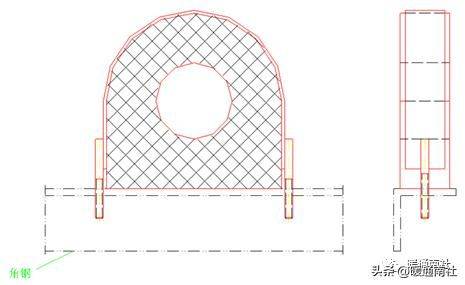

回汽管道保温支座：
a.垫木材质为干燥硬杂木，由上下两半块组成，各面均应平整光洁。
做好后应做防腐处理，浸热沥青或刷沥青漆两道。
b.U型管卡应按垫木配做，与单头螺柱焊接牢固。制作合格后应做镀锌处理或刷红丹防锈漆两道并刷深蓝色面漆。
安装管道注意事项：
干燥过滤器应当最后安装，最好在系统的试压抽真空和充注之前安装。
制冷系统上的所有开孔在施工前和施工停顿期间必须加以密封，防止空气和水气的侵入。
管子必须用割管器切割。
切勿在管道内部使用任何种类的润滑油。
用专用去毛边工具将管道内部和外部的毛边去除。
防止铜屑铁屑进入管子。
使用校正工具保证管子的直径和圆度。
使用高纯氮气或经干燥过滤器的压缩空气吹扫管道。

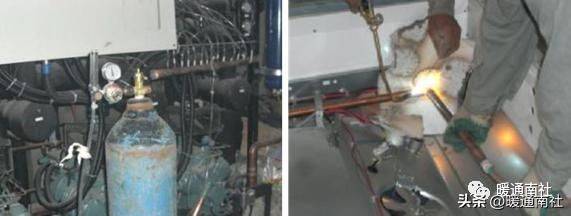

管道焊接工艺要求——合理的充氮焊接工艺。
无论使用哪种管道材料，哪种焊接工艺，
制冷系统管道焊接要求必须采用全程充氮焊接！
使用的氮气应为高纯氮气，即洁净干燥氮气。
在氮气瓶上安装减压阀和流量计，控制氮气流量在0.05m3/h。
在氮气瓶上安装减压阀使其压力在0.2kg/cm2g以下较好。
安装没有完成，管道内一直保持氮气存在。
铜管焊接工艺：
铜管焊接工艺：
通常采用的是氧气——乙炔钎焊。
钎焊接头形式，推荐使用插接接头形式，不宜采用对接接头。
保持适宜的焊接间隙（一般在0.1-0.2mm左右），才可获得钎焊的高质量。
铜管钎焊的钎料选用（仅供参考）：
蒸发器，换热器部件系统管路等铜管钎焊时必须采用超银焊料(FWL-2C)或者银基钎料(料303,料312)；
对于铜—钢接头的钎焊时目前必须采用铜焊料或料302,料303)；
对于直径较大的集管类零部件及其上的接管钎焊时,应使用超银钎料FWL-2C或料303；
其他处于受振动,弯曲,冲击等载荷状态下工作的管道接头,钎焊时应使用超银钎料FWL-2C或料303；
对于系统安装时高压排气管道,处于受震,受弯曲的管道钎焊时,应使用超银钎料FWL-2C或料303；
铜管钎焊的钎料选用（仅供参考）：
焊接注意事项：
各支路与球阀焊接时，焊前应将球阀全部打开至完全开启状态。
回气集管与过滤器芯焊接时，应先取出过滤器芯支撑,密封元件，阀芯与阀杆。
充灌阀，电磁阀在焊前必须拆去密封元件和线圈。
焊前准备钎焊接头与接头之间相距较近时，为避免后接头对前面所焊的接头造成过烧，应采用沾湿的布，石棉布进行保护，必要时还应在焊接过程不断加水以加强保护。
钎焊接头装配前，应将接头处（包括距焊缝20mm内）彻底清除其氧化膜，油及管内部也应清污干净。
除油膜可采用有机溶剂(如酒精，汽油，四氯化碳等)擦洗。
除氧化膜可用机械法去除，(如锉刀，砂纸，金属刷等进行表面处理,当心防止金属颗粒或磨粒进入铜管。
钎接的接头部位，可用120＃砂纸（布）顺管径方向或(钎料钎料流入方向)打磨成细纹，以增加钎料的流布行。
钎焊接头装配，各组件的装配应严格保证间隙，合理使用装配夹具，接头装配间隙（单边）e=0.05～0.15mm为宜，接头的插入长度（L）：3T≤L≤15mm(T管子壁厚)。
无缝钢管焊接工艺：
通常采用的是氩弧焊打底，三遍电焊成型的焊接方法。
钎焊接头形式，使用对接接头形式，并制作Y型焊接坡口。
焊接间隙，焊丝直径的1～1.5倍（一般在1.5-2.5mm左右）。
不锈钢管焊接工艺：
通常采用的是氩弧焊成型的焊接方法。
钎焊接头形式，使用对接接头形式，并制作Y型焊接坡口。
坡口形式采用V 形坡口，由于采用了较小的焊接电流，熔深小，因而坡口的钝边比碳钢小，约为0-0.5 mm，坡口角度比碳钢大，约为65-70°。
焊接间隙，焊丝直径的1～1.5倍（一般在1.5-2.0mm左右）。
系统排污、气密性试验及抽真空：
1.系统排污
整个制冷系统是一个密封而又清洁的系统，不得有任何杂物存在，必须采用氮气对整个系统进行吹污，将残存在系统内部的铁屑、焊渣、泥砂等杂物吹净。
吹污前应选择在系统的最低点设排污口。用0.5～0.7Mpa压力的干燥氮气进行吹扫；如系统较长，可采用分段排污。
此项工作按次序连续反复地进行多次，当用白布检查吹出的气体基本无污垢时为合格。
2.系统气密性试验
a)管路保压
管路是指从冷风机出口到压缩机(组)进口的制冷管道。
保压前，管路两端不能与设备相连。
管路两端必须密封焊死，高低压连通。
管路保压2.3Mpa，24Hrs。
b)冷凝器管路保压
保压前，冷凝器管路一端与冷凝器相连焊接，另一端不能与压缩机（组）相连。
保压2.3Mpa，24Hrs。
c)系统保压
系统是指压缩机(组)和对应的管路、冷凝器(蒸发冷)、冷风机等。
将系统管路全部连接完毕后，保压。
保压1.4Mpa，48Hrs。
d)保压工艺要求
保压前必须将所有阀门打开(注意高、低压传感器及压力控制器等压力敏感部件必须与系统隔离)，电磁阀手动打开或线圈通电。
保压必须用干燥氮气。
保压和随后的测压必须用同一个压力表，以保证读数精确(可在6h以后开始记录压力表读数，经24h以后再检查压力表读数，压降应小于试验压力的1%)。

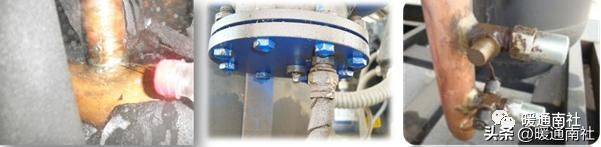

试压过程中如发现泄漏，检修时必须在泄压后进行，不得带压修补。
每次保压和测压必须有书面记录和操作人签字，项目负责人必须亲自检查最终数据并签字。
没有书面记录的保压操作视为无效。
3.系统抽真空试验：
a)系统抽真空
系统抽真空必须在系统试压合格后进行。
系统抽真空至0.5mmHg以下(注意：绝不允许用压缩机自身抽真空)。
系统必须抽两遍真空：第一遍抽至1.5mmHg，用氟利昂打破真空至0.13Mpa。然后加冷冻油和过滤器芯。第二遍抽真空至0.5mmHg以下，保持24h以上。
b)抽真空工艺要求
上述0.5mmHg的真空度要求是针对R22系统，R404A系统真空度要求为0.2mmHg。
抽真空前必须检查所有阀门（包括电磁阀）是否全部打开。
真空度必须在离真空泵的最远端测量出。
每次测量真空度必须有书面记录和操作人签字，项目负责人必须亲自检查最终数据并签字。
4.制冷剂及冷冻油充注
a)制冷剂的充注
制冷系统充灌制冷剂时，应将装有质量合格的制冷剂钢瓶在磅秤上称好重量，做好记录。

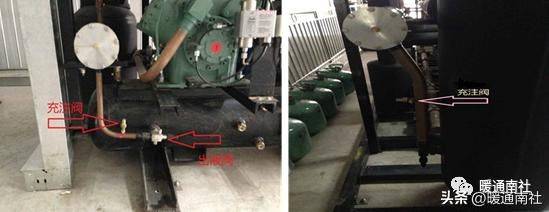

用连接管与机组注液阀接通，利用系统内的真空度，使制冷剂液体注入系统。
当系统压力与钢瓶压力相同时，关闭储液罐出液阀，打开冷风机控制系统起动压缩机，加快充入速度，直至符合系统需要的制冷剂重量。
b)冷冻油的充注
活塞机组出厂都按标准充注冷冻油，在机组运行中可能需要补充适量的冷冻油。
关闭所有与储油罐(带油分储油罐)相通的阀门，放空油罐内压力。
将真空管接在油罐上部的三通阀进口或油罐上部的单向顶针阀上，启动真空泵，然后将加油管接在油罐下部的三通阀进口利用负压吸入冷冻油，或将冷冻油从加油口利用负压直接倒入。
必须严格按要求加入与压缩机及冷媒匹配的冷冻油。
注意冷冻油开罐后请立即加入系统防止吸附水份及污染。
5.系统调试前的准备
a)保证整个系统经过吹污、打压后，无污染、无泄漏。
b)保证整个系统真空度达到技术要求，系统干燥无水分(查看视镜的干燥指示变化)。
c)系统内根据要求已安装合格的符合质量标准的过滤器(芯)。
d)制冷工程已安装并完成所有动力及控制原件的接线并符合规范。
e)已对所有的电器设备进行了电试，如：对地阻抗、电磁阀及冷风机等动作正确可靠。
f)检查并确保供电电压符合要求：380V±10%，电缆规格符合载荷要求。
g)对压缩机组及冷凝器(蒸发冷)的控制已做好模拟电检并确保正常可靠。
h)检查是否已按要求做好机组避震及管道的固定，保证设备正常运行，减少事故隐患。
完成上准备即可进行设备的联机调试。
机组使用及维护：
并联机组常见故障及原由：
1.高压报警的原由：
风冷冷凝器电机不工作；
蒸发冷、水冷冷凝器水泵、风扇电机不工作；
蒸发冷、水冷冷凝器缺水运行；
带有排气压力调节阀的机组，压力调节阀故障。
2.电机过热，排气温度过高报警
相保护器设置超限，电压过低；
吸气过滤器堵塞；
螺杆机油温过高；

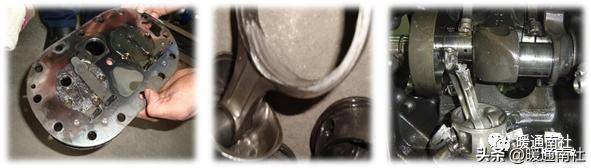

润滑不良导致的机械磨损。
3.油路报警：

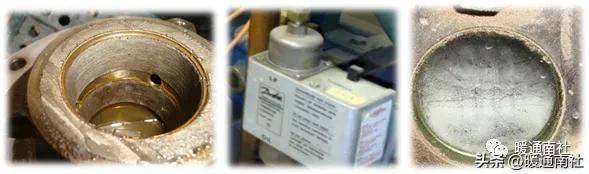

活塞机油压差报警；曲轴箱油位低；压缩机油过滤器堵塞；系统回液；压缩机运行时高低压串气；冷冻油变质；伪劣制冷剂。
4.螺杆机油流，油滤报警

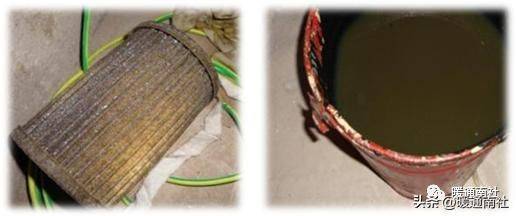

油分出口过滤器堵塞或滤芯型号不对；压缩机精油滤堵塞；油流开关故障；油分出口没有配置压力调节阀或设定参数不对。
5.压缩机回液
蒸发器电磁阀前没有配置过滤器；化霜不及时；膨胀阀不匹配或安装不规范；冷风机控制器设定不合适；机组控制器设定不合适。
建议：机组和蒸发器之间有连锁控制，确保在机组报警时切断蒸发器供液；蒸发器供液电磁阀前加装过滤器。

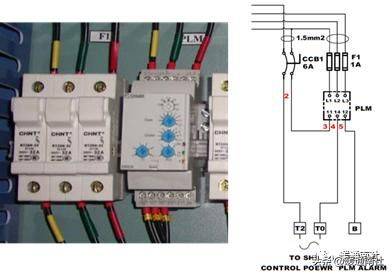

6.机组电源相报警
电压不稳，或有大功率用电器投入；相保护器前保险管熔断；相保护器烧毁。
7.机组控制器报警、损坏
电压不稳；接地不规范或没有做接地。

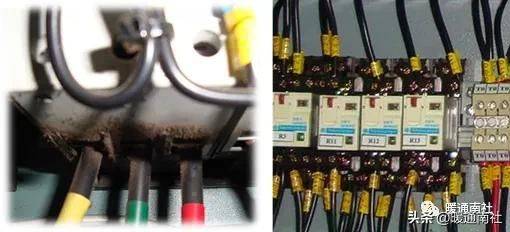

8.压缩机接触器损坏
接触器触点松动；中继触点粘连；油压差控制器、高压控制器触点弹片接触不牢。

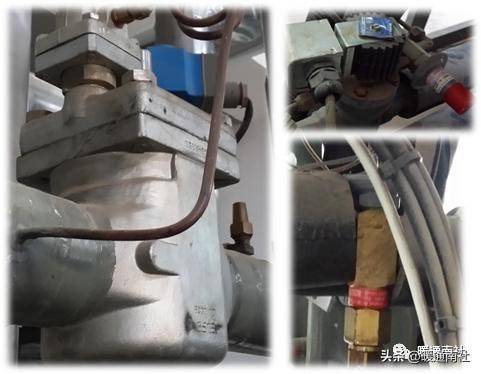

9.吸气传感器报警
DANFOSS，AKS33工作范围-1—9bar；
机组报警停机，没有连锁控制，蒸发器电磁阀一直工作，大量液体进入低压，高低压串平；
长时间停机，高低压串平。
处理方法：

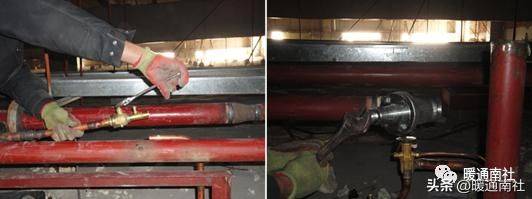

⑴关闭传感器角阀，放出软管内的气体；
⑵关闭回气截止阀，手动开启压缩机，缓慢打开回气截止阀，抽取蒸发器内压力；
⑶打开传感器角阀。
并联机组的维护保养要点：

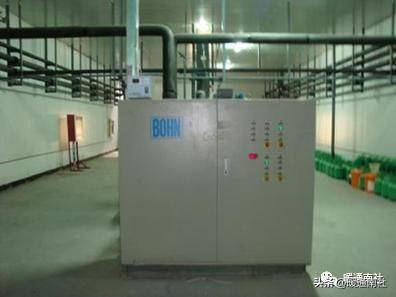

1.保持机房整洁、干净、明亮；
电器元件的紧固检查；
压缩机地脚螺栓、管夹、阀门、纳子的紧固检查；

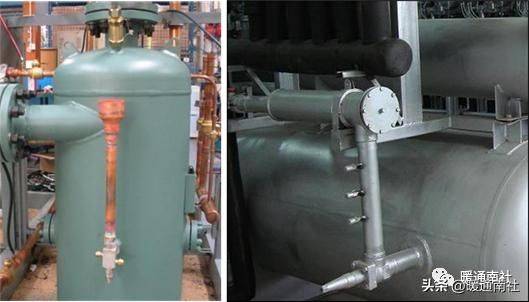

压力、温度、液位、油位检测；
滤芯、冷冻油更换；
冷凝器清洗、水质检测。
2.电器元件的紧固检查
检查空开、接触器有无松动；延时继电器检测；电压、电流检测；检查中间继电器有无松动、粘连；曲轴箱、油分加热管有无加热。
压缩机地脚螺栓、管夹、阀门、纳子的紧固检查。
3.压力、温度、液位、油位检测
吸气温度、吸气压力；排气温度、排气压力；储液器液位；油分油位；储油器油位；压缩机油位控制器油位；蒸发冷水池水位。
4.滤芯、冷冻油更换
滤芯：建议系统全部投入运行50—100小时后更换机组所有滤芯。
冷冻油：如果系统安装规范良好，设置多种滤芯，一般情况下不必换油。压缩机烧毁，电机故障，系统进水，冷冻油变质等等，须更换冷冻油。
5.冷冻油的用量：
活塞机组：每台压缩机5L+储油器容积；
螺杆机组：油分容积2/3+油冷容积。
6.冷凝器清洗、水质检测
定期清洗翅片；
定期除垢、藻类，换水清洗水池；
水冷冷凝器停用时，冬季必须把水放掉；
北方建议在室内增设水箱，防止水泵损坏。
其他事项：

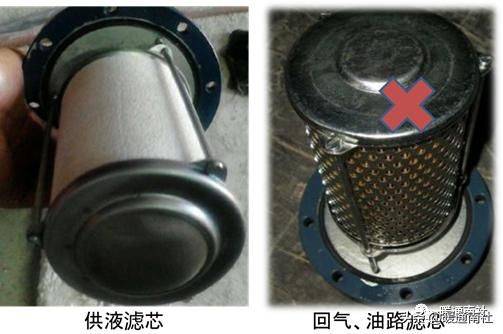

过滤器安装：
安装时间：一次抽真空之后。
冷冻油：
加注时间：抽真空之后
活塞机：
开机前加热24小时，需保证总低压保护器接通，否则无法加热。
螺杆机：开机前加热到40度以上，如北方冬季机房内没有暖气，需在油分外做保温处理。

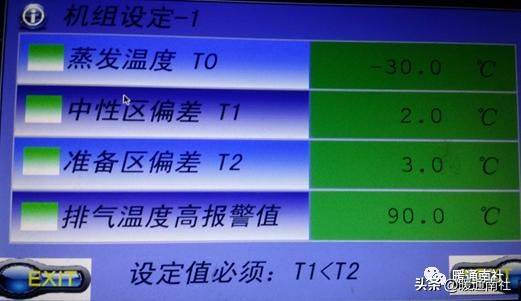

蒸发温度设定：
热气化霜：
