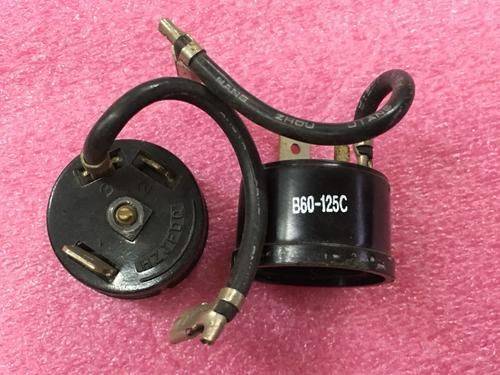

躺 何嚣 ④ Sino—OverseasElectrical AppbaIlce《中外电器》200o年第 6期(总 60期) 41(总 266) 电冰箱压缩机过载保护器的 故 障 原 因 及 处 理 方 法 c }1 巡 }1 s、 f 电冰箱 日常使用 中，有时可能 由于系统内部 、 外部或者机械方面故障等原因，引起压缩机电动机 超负荷运行。为了避免电动机因过载而损坏，通常 在电冰箱 电气线路中安装过载保护器 ，以确保运行 安全。 过载保护器实际上是一个单相热保护器，它是 由电热丝、双金 属片及一对触点 (动、静触点)组成 的。过载保护器 串联在电动机的运转线圈中，当电 动机超负荷运行时 ，运转线圈中的电流超过正常 值 ，使电热丝发热而加热双金属片，双金属片加热 至一定温度后即变形弯曲，推动动触点与静触点分 开 ，切断运转线圈回路，从而使电动机停止运转。当 双金属片冷却后，又恢复原位，接通电路，使电动机 再次重新启动、运转。通常 ，大部分电冰箱所使用的 启动继电器和过载保护器大多做成整体式或组合 式 ，很少单独分开。 然而，电冰箱使用中有时会出现这种故障现象 ， 即电冰箱压缩机运转不久过载保护器就 自行跳开、断 电，电动机停止运转，压缩机也就随即停止工作。 下面谈谈造成 这种故 障的主要原 因及处理方 法 。 1．电源电压过高，线路处于超负荷状态 ，可能 会 引起过载保护器触点跳开，切断电路，使压缩机 电动机停止工作。若是由于电源电压过高所引起的 这种现象，待电源恢复正常，压缩机则随之 自行恢 复正常运行。 2．电冰箱附近另有热源，使压缩机壳体表面温 度升高而又无法散热 ，从而使过载保护器的双金属 片受热变形弯曲、触点跳开 。电动机停止运转 。处理 方法 ：将电冰箱远离热源或避免阳光直接照射 ，使 压缩机周 围保持较好的通风散热环境。 3．电冰箱门封条不密封。由于门封条变形或者 裂纹，使箱内冷气大量外逸 ，而箱外热空气侵人箱 内，引起系统的制冷效果明显下降 ，造成压缩机负荷 大为增加 ，以致开、停机频繁 ，即过载保护器触点吸 合、分开过于频繁。处理方法 ：修理或更换门封条， 使箱 门关闭严密，无“漏冷 现象 4 电冰箱制冷系统内制冷剂少量泄漏，且混有 空气 ，致使压缩机的工作负荷增加 ．造成电动机运行 电流大幅增大，超过额定过载电流时，过载保护器便 会自动跳开，使电动机停止运转。处理方法：对制冷系 统进行泄漏检查 ，并重新抽真空、加灌制冷剂、封口。 5 过载保护器失灵或失控 ，以致电路中没有发 生过载负荷时 ，过载保护器却 出现误动作，造成电动 机不超载而 自动停机 ，或者压缩机长期过载而保护 器却不动作，电动机不停转，丧失保护作用，以致造 成电动机损伤或损坏 。处理方法 ：及时修理或更换 过载保护器 6．启动继电器触点粘连而不能正常分离。当压 缩机正常起动，电动机进入正常运行时，启动继电器 触点应自行断开。如果触点粘连而无法断开，则将 会造成 电动机运行绕组 (线圈)电流值减小．电动机 则会停止运转。处理方法 ：修复或更换启动继 电器 ， 使启动继电器保持 良好的工作状态。 7、压缩机电动机 内绕组出现局部短路故障，电 动机运行时工作 电流明显增大 ，造成过载保护器动 作 ，触点跳开造成停机。处理方法：应及时检查电动 机各绕组的特性参数 ，待确诊故障之后方可将压缩 机外壳切开，取出电动机进行检修或更换。 8．由于压缩机部分的机械故障而造成压缩机启 动负荷明显增大，使压缩机起动困难，或者剐启动不 久就停机 ，严重者甚至无法正常启动。处理方法：对故 障的压缩机进行检修，排除故障，或者更换压缩机 (作者单位：江苏省常熟市高等专科学校，215500) 维普资讯 http://www.cqvip.com
