喷涂，是工业制造领域中，大多数产品离不开的流程，家具的刷漆、汽车的喷漆、零部件上色、包装喷涂……各行各业都有喷涂的应用。但是，喷涂过程的油漆味、涂料微粒子的产生让喷涂环境十分恶劣，极大的伤害人员的身体健康，这时候，工业机器人的出现，解决了这个问题。
工业机器人的用途十分广泛，一般做喷涂用的机器人又称为喷涂机器人，是可进行自动喷漆或喷涂其他涂料的工业机器人，具有工件涂层均匀、重复精度好、通用性强、工作效率高，能够将工人从有毒、易燃、易爆的工作环境中解放出来等优点，已在汽车、工程机械制造、3C 产品（计算机、通信和消费类电子产品）及家具建材等领域得到广泛应用。由于喷涂作业对喷涂角度的灵活要求，一般采用多关节机器人，比如六轴机器人。
1.喷涂机器人的分类
目前，市场上的喷涂机器人从结构上大多数仍采取与通用工业机器人相似的 5 或 6 自由度
串联关节式机器人，在其末端加装自动喷枪。按照手腕结构划分，喷涂机器人应用中较为普遍的主要有两种：球形手腕喷涂机器人和非球形手腕喷涂机器人。手腕是机器人操作机小臂与末端执行器之间的联结部件，其功能是利用自身的活动使末端执行器能够达到确定的工作空间姿态。
（1）球形手腕喷涂机器人
球形手腕喷涂机器人与通用工业机器人手腕结构类似，手腕三个关节轴线交于一点，该手腕结构能够保证机器人运动学逆解具有解析解，便于离线编程的控制，但是由于其腕部第二关节不能实现 360°旋转，故工作空间相对较小。采用球形手腕的喷涂机器人多为紧凑型结构，其工作半径多在 0.7～1.2m，多用于小型工件的喷涂。
（2）非球形手腕喷涂机器人
手腕的 3 个轴线并非如球形手腕机器人一样相交于一点，而是相交于两点。非球形手腕机器人相对于球形手腕机器人来说更适合于喷涂作业。该型喷涂机器人每个腕关节转动角度都能达到 360°以上，手腕灵活性强，机器人工作空间较大，特别适用复杂曲面及狭小空间内的喷涂作业，但由于非球形手腕运动学逆解没有解析解，增大了机器人控制的难度，难于实现离线编程控制。
2.喷涂机器人的特点
使用喷涂机器人，不仅可以改善劳动条件，而且还可以提高产品的产量和质量、降低成本。与其他工业机器人相比较，喷涂机器人在使用环境和动作要求方面具有如下特点：
（1）工作环境包含易燃、易爆的喷涂剂蒸气。
（2）沿轨迹高速运动，轨迹上各点均为作业点。
（3）多数机器人和被喷涂件都搭载在传送带上，边移动边喷涂。
因此，对喷涂机器人有如下的要求：
（1）机器人的运动链要有足够的灵活性，以适应喷枪对工件表面的不同姿态的要求。多关
节型运动链最为常用，它有 5 至 6 个自由度。
（2）要求速度均匀，特别是在轨迹拐角处误差要小，以避免喷涂层不均匀。
（3）控制方式通常为手把手示教方式，因此，要求在其整个工作空间内，示教省力，同时
要考虑重力平衡问题。
（4）可能需要轨迹跟踪装置。
（5）一般均用连续轨迹控制方式。
（6）要有防爆机构。
3.喷涂机器人的系统组成

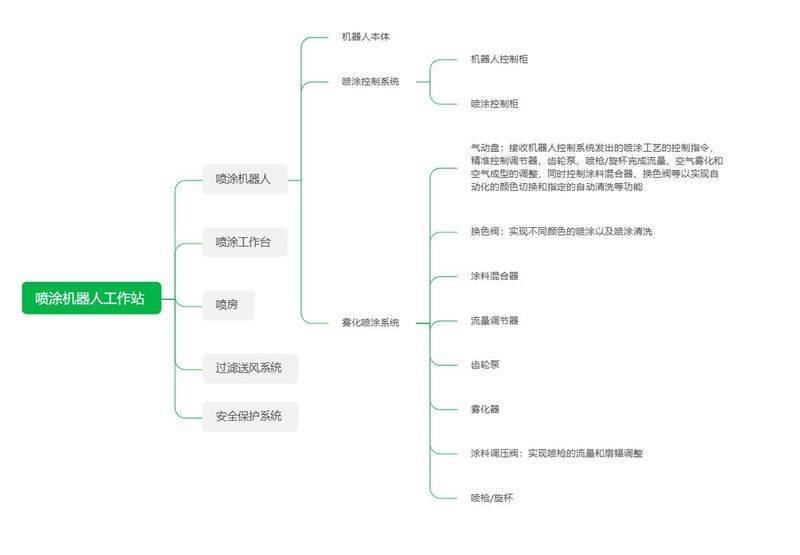

喷涂机器人工作站包括喷涂机器人、喷涂工作台、喷房、过滤送风系统以及安全保护系统。喷涂机器人主要由机器人本体、喷涂控制系统和雾化喷涂系统组成。喷涂控制系统包括机器人控制柜和喷涂控制柜，负责机器人本体和喷涂工艺的控制。机器人本体控制基本与通用工业机器人相同，而喷涂工艺控制主要涵盖雾化喷涂系统的控制。
雾化喷涂系统包含气动盘、换色阀、涂料混合器、流量调节器、齿轮泵、雾化器、涂料调压阀、以及喷枪/旋杯等组件。调压阀主要用于喷涂流量和扇幅的调整，而换色阀实现不同颜色的喷涂，并通过水性漆清洗剂进行喷枪和管路的清洗。气动盘接收机器人控制系统的喷涂工艺指令，精准控制调节器、齿轮泵、喷枪/旋杯，以调整流量、空气雾化和空气成型。同时，它还控制涂料混合器、换色阀等组件，实现自动化的颜色切换和指定的自动清洗功能，确保高质量和高效率的喷涂。

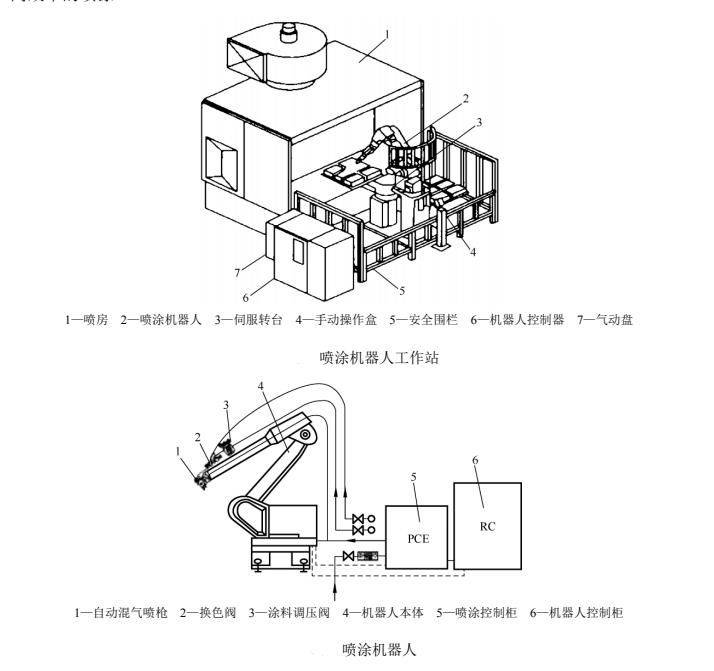

喷涂机器人工作站
（1）喷涂机器人的性能要求
喷涂机器人按照驱动方式，可分为液压喷涂机器人和电动喷涂机器人两类。采用液压驱动方式，主要是从安全的角度着想。随着交流伺服电动机的应用和高速伺服技术的进步，喷涂机器人已采用电驱动。为确保安全，无论何种类型的喷涂机器人都要求有防爆机构，一般采用“本质安全防爆机构”，即要求机器人在可能发生强烈爆炸的0级危险中也能安全工作。
喷涂作业环境中充满了易燃、易爆的有害挥发性有机物，除了要求喷涂机器人具有出色的重复定位精度和循径能力及较高的防爆性能，仍有特殊的要求。
在喷涂作业过程中，高速旋杯喷枪的轴线要与工件表面法线在一条直线上，且高速旋杯喷枪的端面要与工件表面始终保持一个恒定的距离，并完成往复蛇形轨迹，这就要求喷涂机器人要有足够大的工作空间和尽可能紧凑灵活的手腕，即手腕关节要尽可能短。
其他的一些基本性能要求如下：
①能够通过示教器方便的设定流量、雾化气压、喷幅气压及静电量等喷涂参数。
②具有供漆系统，能够方便地进行换色、混色，确保高质量、高精度的工艺调节。
③具有多种安装方式，如落地、倒置、角度安装和壁挂。
④能够与转台、滑台、输送链等一系列的工艺辅助设备轻松集成。
⑤结构紧凑，减少密闭喷涂室（简称喷房）尺寸，降低通风要求。
（2）喷涂工艺分类
对于喷涂机器人，根据所采用的喷涂工艺不同，机器人“手持”的喷枪及配备的喷涂系统也存在差异。传统喷涂工艺中空气喷涂与高压无气喷涂仍在广泛使用，但近年来静电喷涂，特别是旋杯式静电喷涂工艺凭借其高质量、高效率、节能环保等优点已成为现代汽车车身喷涂的
主要手段之一，并且被广泛应用于其他工业领域。
①空气喷涂
所谓空气喷涂，就是利用压缩空气的气流，流过喷枪喷嘴孔形成负压，在负压的作用下涂料从吸管吸入，经过喷嘴喷出，通过压缩空气对涂料进行吹散，以达到均匀雾化的效果。空气喷涂一般用于家具、3C 产品外壳，汽车等产品的喷涂。
②高压无气喷涂
高压无气喷涂是一种较先进的喷涂方法，其采用增压泵将涂料增至 6～30MPa 的高压，通
过很细的喷孔喷出，使涂料形成扇形雾状，具有较高的涂料传递效率和生产效率，表面质量明显优于空气喷涂。
③静电喷涂
静电喷涂一般是以接地的被涂物为阳极，接电源负高压的雾化涂料为阴极，使得涂料雾化颗粒上带电荷，通过静电作用，吸附在工件表面。通常应用于金属表面或导电性良好且结构复杂的表面，或是球面、圆柱面等的喷涂。
（3）换色阀系统结构与工作原理

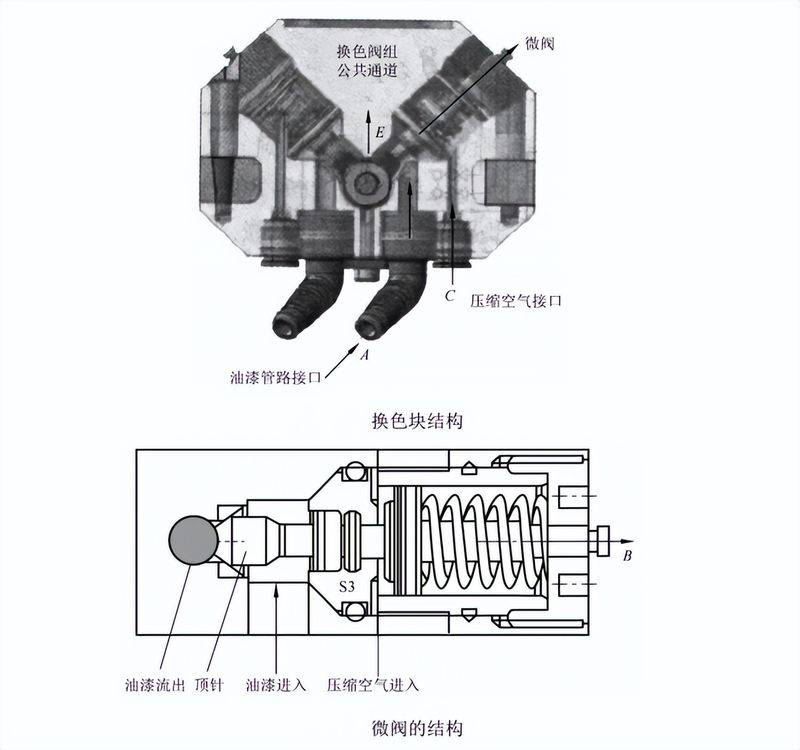

喷涂机器人换色主要通过换色阀组来实现。换色阀系统主要安装在机器人大臂内，比较靠近机器人雾化器。换色阀组是由一个个换色块集成的，每一个换色块可以转换两种颜色，可根据需要增减换色块数目，每种颜色的涂料通过单独的供漆管路连接到换色块上。微阀是换色块上的重要组成部件，其作用类似于开关，用于控制油漆走向。在压缩空气作用下，微阀内弹簧向 A 方向运动，此时顶针打开，油漆可以从管路流入公共管路。
喷涂机器人换色原理：当喷涂某一颜色时，控制 C 处压缩空气的电磁阀接收信号，此时喷涂控制柜内两位三通阀打开，释放压缩空气由 C 处进入，微阀在压缩空气作用下开启，此时油漆由 A 处流入 E 处通道，然后经过稳压器进人齿轮泵，在高压静电及整形空气的作用下，通过旋杯离心作用，油漆雾化并附着在喷涂对象的表面。若不再喷涂此颜色油漆时，则关闭微阀，油漆由 A 处进人后，从另外一个接口流入循环管路进行循环。每次喷涂完成后，E 通道都需要用溶剂和压缩空气进行吹洗。
4.周边设备配备

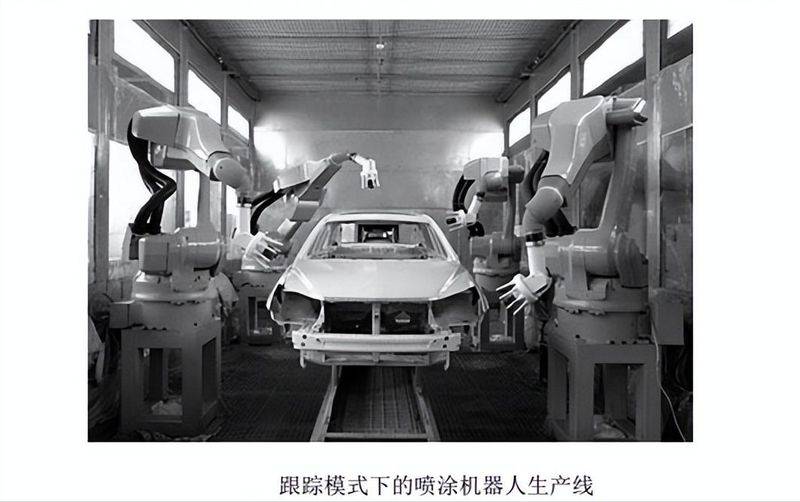

喷涂机器人生产线及柔性喷涂单元不仅包括机器人和自动喷涂设备，还涵盖周边辅助设备，如机器人行走单元、工件传送（旋转）单元、空气过滤系统、输调漆系统、喷枪清理装置以及喷涂生产线控制盘等。为满足实际作业需求，通常将喷涂机器人与周边设备整合成喷涂机器人工作站，并按照生产工序要求布置多个工作站，形成完整的喷涂生产线。
5.喷涂机器人的应用
喷涂机器人在汽车制造业中广泛应用。例如，在汽车生产线上，喷涂机器人可以精准而高效地涂覆汽车外部表面。通过使用先进的喷涂控制系统，机器人能够根据车型和设计要求自动调整喷涂参数，确保一致的涂层质量。
这样的应用例子中，喷涂机器人不仅提高了涂装的精度和效率，还降低了涂装过程中的人为误差。此外，喷涂机器人可以应对不同形状和尺寸的车辆，适应多样化的汽车设计。这样的自动化喷涂系统不仅提高了生产线的整体生产能力，同时确保了一致性和高质量的涂装，从而在汽车制造业中发挥了重要的作用。
未来，工业机器人将继续演进，迎接产业自动化的不断挑战。其中的趋势包括更先进的感知技术，例如视觉系统和传感器的集成，以提高机器人在复杂环境中的适应性和精确性。未来的工业机器人将以更加智能、灵活，更好地满足不断变化的生产需求，并在推动工业自动化和可持续发展方面发挥关键作用。
