任务1曲柄连杆机构的认知项目二曲柄连杆机构的认知
【学习目标】知识目标思政目标能对曲柄连杆机构各零部件按规范标准进行拆装。能对曲柄连杆机构各零部件进行检修。培养良好的职业道德和工匠精神。培养安全意识和团队协作精神。培养自我管理和自主学习能力。能够描述曲柄连杆机构的功用及组成。能在发动机上指出曲柄连杆机构所在位置，认识曲柄连杆机构各零部件。叙述出曲柄连杆机构各部件间连接关系。技能目标
情境导入01信息分析02信息收集03任务实施04
PART1情境导入
【情景导入】张先生驾驶一辆汽车到4S店进行检查，车主说车辆行驶时出现动力不足、油耗显著增加的情况。维修技师检测，初步怀疑故障是由曲柄连杆机构损伤导致。为了确定故障原因，曲柄连杆机构需做进一步检测。车辆行驶时出现动力不足、油耗显著增加怀疑故障是由曲柄连杆机构损伤导致，但需做进一步检测
【情景导入】接车与填写接车问诊表接车问诊表车牌号：车架号：行驶里程：（km）用户名：电话：来店时间：用户陈述及故障发生时的状况：发动机运行不稳定故障发生状况提示：行驶速度、发动机状态、发生频率、发生时间、部位、天气、路面状况、声音描述接车员检测确认建议：检查曲柄连杆机构车间检测确认结果及主要故障零部件：车间检查确认者：外观确认：（请在有缺陷部位作标识）功能确认：（工作正常√不正常×）音响系统门锁（防盗器）全车灯光工具后视镜天窗座椅点烟器玻璃升降器玻璃物品确认：（有√无×）贵重物品提示工具备胎灭火器其他（）旧件是否交还用户是否用户是否需要洗车是否·检测费说明：本次检测的故障如用户在本店维修，检测费包含在修理费用内；如用户不在本店维修，请您支付检测费。本次检测费：￥元。·贵重物品：在将车辆交给我店检查修理前，已提示将车内贵重物品自行收起并保存好，如有遗失恕不负责。接车员：用户确认：
PART2信息分析
查阅相关资料，尝试回答如下问题。02曲柄连杆机构各零部件的功用是什么？01曲柄连杆机构由哪些零部件组成？03曲柄连杆机构的工作原理是什么？【信息分析】
PART3信息收集

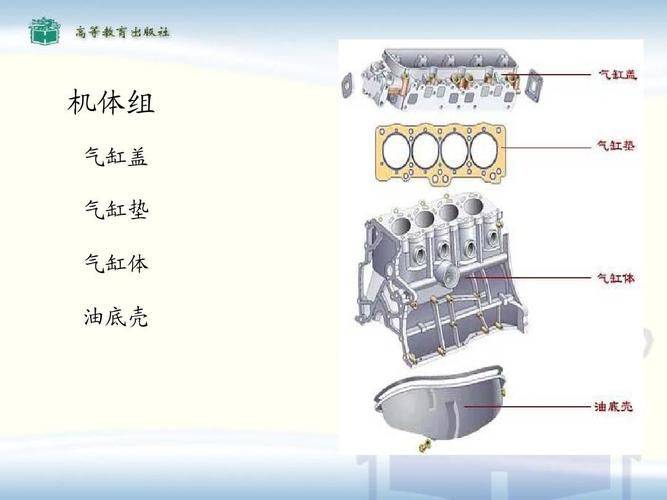

一、曲柄连杆机构的组成曲柄连杆机构主要由机体组、活塞连杆组和曲轴飞轮组组成。1．机体组机体组主要由气缸体、气缸盖、气缸垫和曲轴箱等组成，如图2-1-1所示。图2-1-1机体组发动机机体组是发动机的支架，是曲柄连杆机构、配气机构和发动机各个系统主要零件的安装基础。

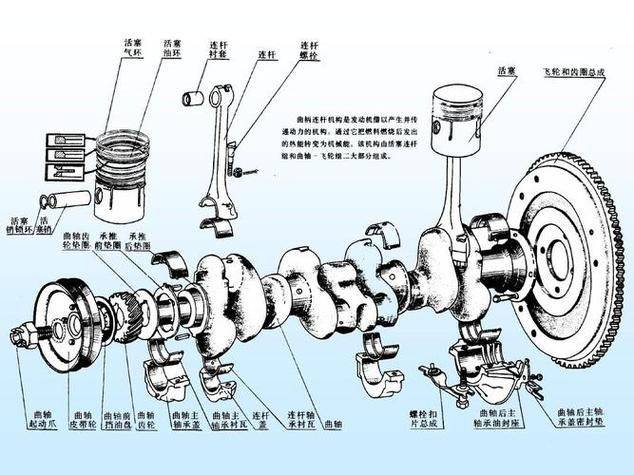

一、曲柄连杆机构的组成2．活塞连杆组活塞连杆组安装在气缸体中，是发动机的传动件，将燃烧气体的压力传给曲轴，它将活塞的往复直线运动转变为曲轴的旋转运动。活塞连杆组主要由活塞、活塞销、活塞环和连杆等组成，如图2-1-2所示。图2-1-2活塞连杆组
一、曲柄连杆机构的组成3．曲轴飞轮组曲
