车辆信息
14款全新君越3.0，行驶里程约20KM。购车日期2014年11月，维修日期2014年12月1日。
故障现象

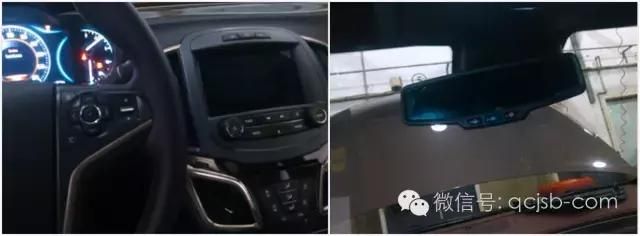

1、碟机黑屏； 2、空调控制面板黑屏；
3、安吉星灯不亮；

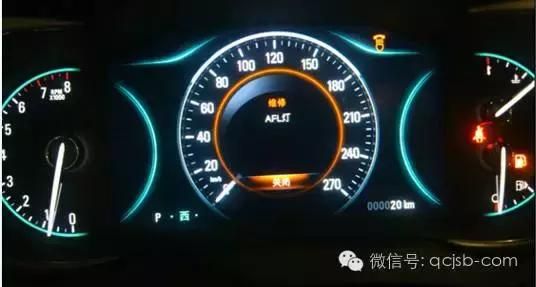

4、仪表显示英文；5、头灯故障；
6、天窗无反应；
7、倒车模块无反应。
故障诊断
1、预检确认故障。

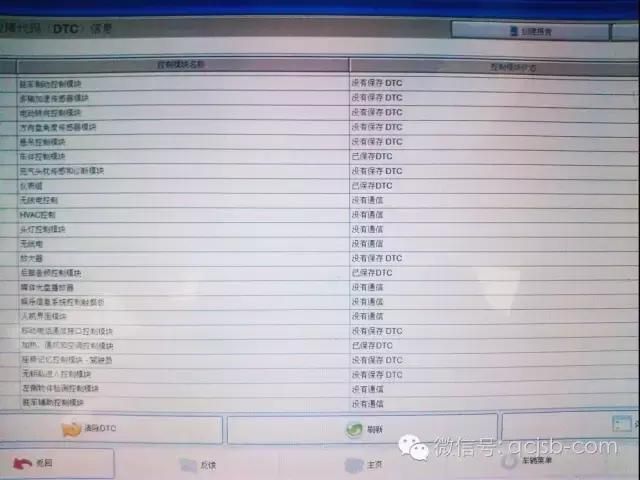

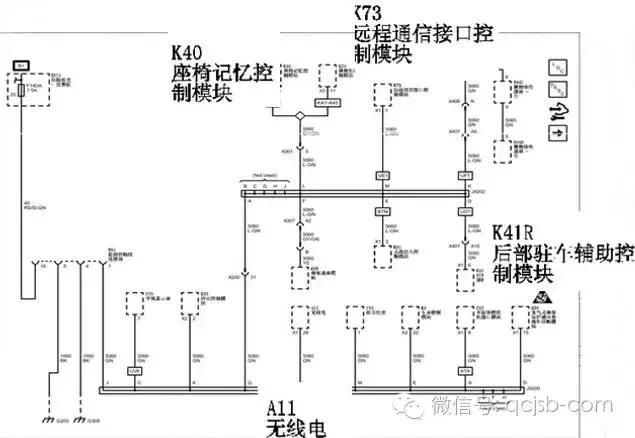

2、大部分不通讯模块集中在低速网络通讯上。

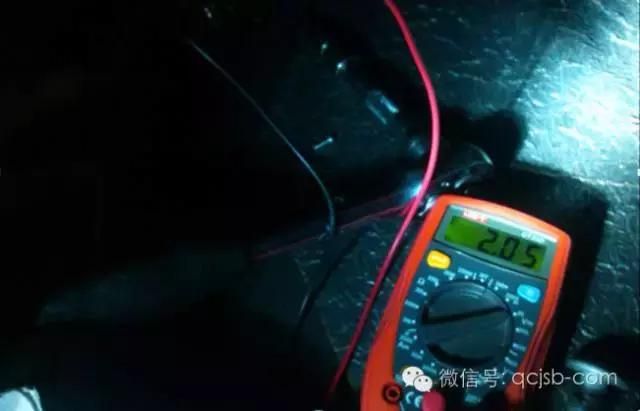

3、测量低速通讯电压2.05V，正常，从数据上看不存在短路。

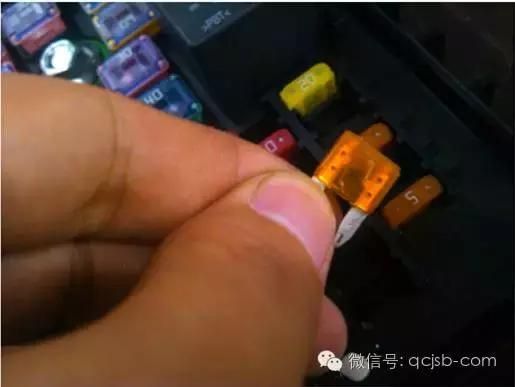

4、检查保险丝，发现发动机保险丝盒子70号倒车雷达07号自适应巡航、仪表保险丝盒2号方向盘控制19号HVAC控制面板，4号无线电保险丝都烧断。

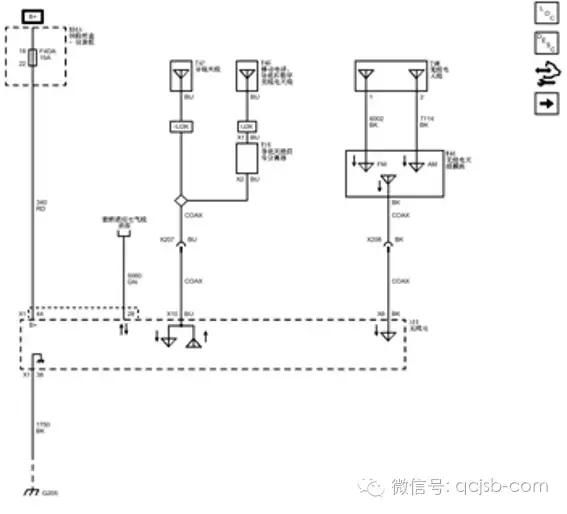

5、保险丝烧断原因：（1）电源接地短路；（2）模块内部短路。找了几个保险丝，插上去就烧。由于无线电没有通讯，可能导致MOST无法工作，先从无线电检查。

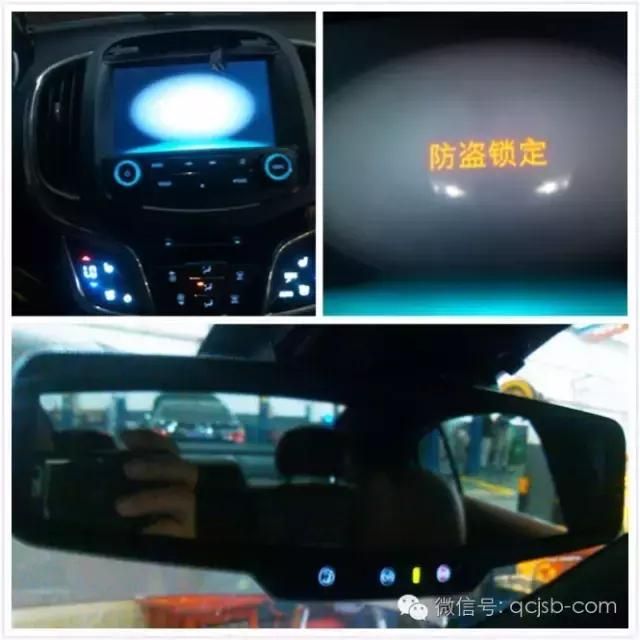

6、找了一台同型号的君越车，互换无线电模块，方向盘右侧按键有糊味；互换倒车模块，不烧保险丝了，故障车空调面板灯亮了，碟机屏亮了，但是显示防盗，安吉星灯也亮了，其他故障一样。

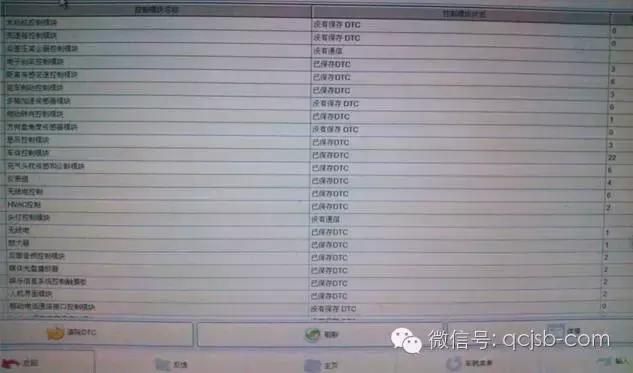

7、用GDS检测发现头灯模块还是无法通讯。

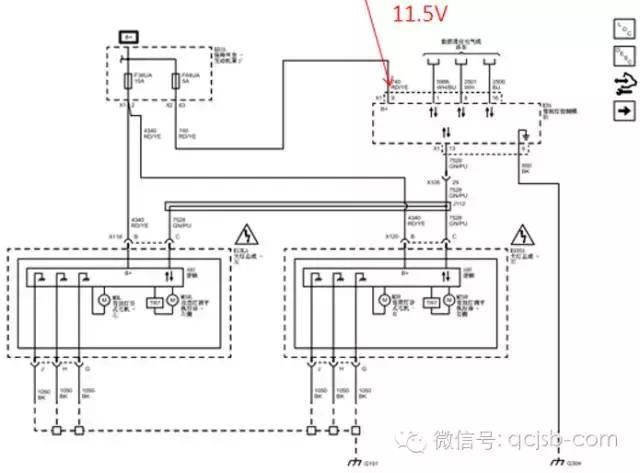

8、找到头灯模块电路图。
9、没夸电源接地正常，又与正常策划互换头灯模块，头灯模块能通讯，但有故障码，说明头灯模块本身故障。

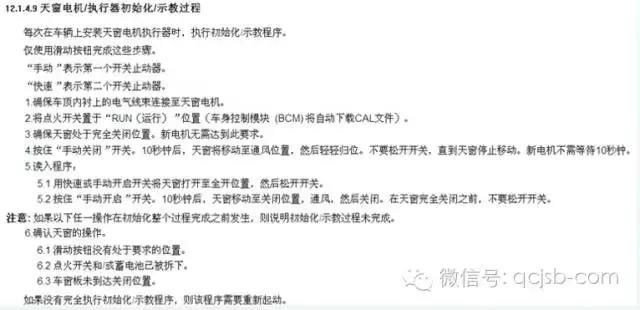

10、天窗开启和遮阳帘无任何反应，根据维修经验，有可能是天窗卡滞和非正常断电引起。但是重新断电，故障一样（如是以上原因，断电有可能会恢复正常）。按照维修手册上做天窗学习，学习做不进去。

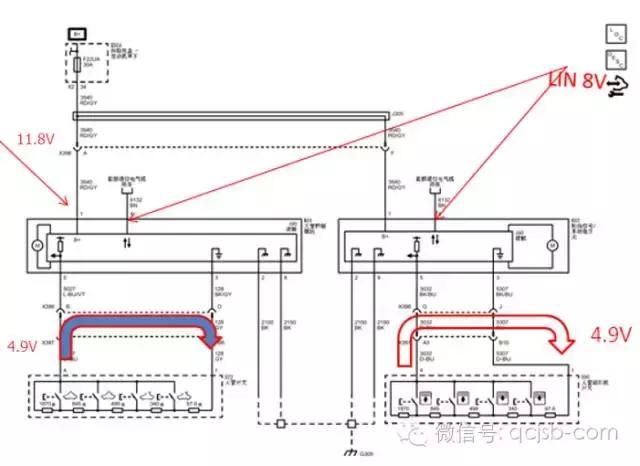

11、找到天窗电路图，按照测量天窗开关电压4.9V，遮阳帘开关电压4.9V，LIN线电压8V，天窗模块11.8V，与正常车比较，数据一样。
故障排除
与正常车互换天窗模块，故障一样。无法做天窗学习，之前其他车辆更换过天窗模块，如果模块有故障，互换的话天窗应该是能动的，可能只是一些功能不能正常使用。
从测量数据上看，线路是没有问题的，可能是BCM或天窗模块、遮阳帘模块有问题。
请教其他技术主管，经分析发现一组数据不对，按住天窗开关时，GDS看故障车遮阳帘数据为关闭，闻到糊味。单独更换遮阳帘模块，故障依旧。

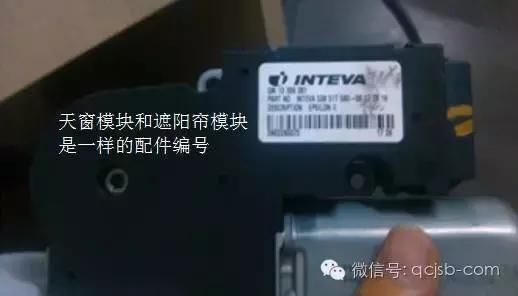

最后把天窗模块和遮阳帘模块一起更换，学习可以成功，故障排除。
