在PCB打样完成、电路板生产出来之后，下一步就是把电阻、电容、芯片等元器件焊接到板子上。如果用手工焊接，效率低且难以保证一致性。这时候，SMT贴片机就派上了大用场。正如聚多邦在电子制造科普中常提到的，理解贴片机是现代SMT（表面贴装技术）生产线的核心设备之一。
什么是SMT贴片机
SMT贴片机是一种自动化设备，它的任务是把表面贴装元器件从包装（编带、托盘或管装）中拾取出来，经过视觉对位后，精确地放置在PCB上指定的焊盘位置。后续再经过回流焊，元器件就被牢固地焊接在板上了。
一台典型的贴片机由以下部分构成：供料器（Feeder）用于放置元器件料带；贴装头负责拾取和放置元件；视觉系统用于识别元件和PCB上的对位标记；运动控制系统驱动贴装头高速移动；以及软件系统负责转换贴片坐标数据。

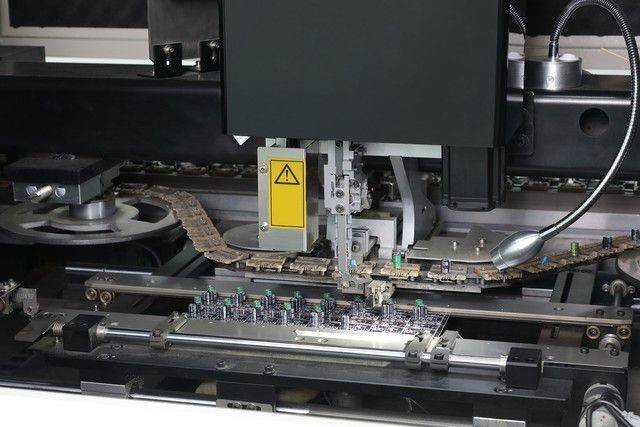

贴片机的工作流程大致是：PCB通过轨道送入机器并固定；贴装头移动到供料器位置吸取元件；飞行相机或固定相机检测元件位置和角度并自动校正；最后将元件贴装到PCB的准确位置上。一台高速贴片机每小时可以贴装数万甚至超过十万个元件。
贴片机怎么选型
在实际生产中，选择合适的贴片机是一个需要综合考虑多方面因素的决策。以下是几个关键的选型维度。
第一，贴装速度。速度通常用CPH（每小时贴装元件数）来表示。如果产品批量大、元件数量多，高速机是首选；如果是多品种小批量或打样试产，中速机或模块化机器更灵活。
第二，贴装精度。精度分为重复精度和定位精度，通常以微米为单位。对于0402、0201甚至更小的阻容元件以及细间距芯片，需要高精度贴片机（如±50μm以内）。普通大元件则精度要求相对较低。
第三，元件范围。不同的贴片机能处理的元件尺寸跨度不同。有些机器只擅长小型片状元器件，有些则能贴装大型连接器或异形元件。选型时要确认机器是否覆盖你产品中的所有元件类型。
第四，供料器容量。生产复杂的PCB可能需要上百种不同的元件，因此供料器站位数量是否足够也是一个重要因素。
第五，软件与编程便利性。好的贴片机软件能离线编程、优化贴装路径，并兼容常见的CAD和GERBER数据，从PCB设计文件直接生成贴片程序。
第六，预算与品牌。贴片机价格从几万元到上百万元不等。对于初创企业或研发团队，二手高速机或国产经济型新机是不错的选择。而对于大批量制造工厂，高端品牌如松下、雅马哈、富士、西门子等仍占主流。
从实践经验来看，在进行设备选型前，建议用实际产品到设备供应商处进行打样试贴，评估速度、精度和抛料率。同时要考虑售后服务和技术支持的可获得性。
总之，SMT贴片机是电子制造从手工走向自动化的关键设备。选型时不需要追求“最大最快最贵”，而是应该根据自己的产品类型、产量预算和工艺要求，找到最合适的那个平衡点。
