BGA维修技术手册资料
1.概述
本手册提供关于BGA（球栅阵列）维修技术的详细信息，旨在帮助工程师和技术人员更好地理解和掌握BGA维修过程中的关键步骤和注意事项。通过本手册的学习，读者可以对BGA维修技术有一个全面的认识，并在实际操作中更加得心应手。
2.BGA基础知识
2.1BGA定义
BGA（BallGridArray）球栅阵列是一种集成电路的封装方式。相较于传统的DIP（双列直插式）封装，BGA封装方式在同一面积内可以容纳更多的引脚，从而提高了电子设备的性能和可靠性。
2.2BGA结构
BGA封装主要包括以下几个部分：
芯片：集成电路芯片。
焊球：连接芯片和印刷电路板（PCB）的球形金属引脚。
陶瓷基板：支撑焊球和芯片的基板。
封装外壳：保护内部结构的外壳。
3.BGA维修原理
BGA维修主要是针对焊球的重新植球和封装外壳的修复。其原理如下：
去除封装外壳：使用专业设备将BGA封装外壳去除，暴露出焊球和陶瓷基板。
清洗：对陶瓷基板和焊球进行清洗，去除表面的污垢和残留物。
重新植球：将新的焊球植到陶瓷基板上，注意控制焊球间距和高度。
焊接：使用焊接设备将植好的焊球与印刷电路板（PCB）上的焊点连接。
固化：通过加热使焊球与PCB焊点牢固连接，固化焊点。
检测：对维修后的BGA进行功能测试，确保其性能达到要求。

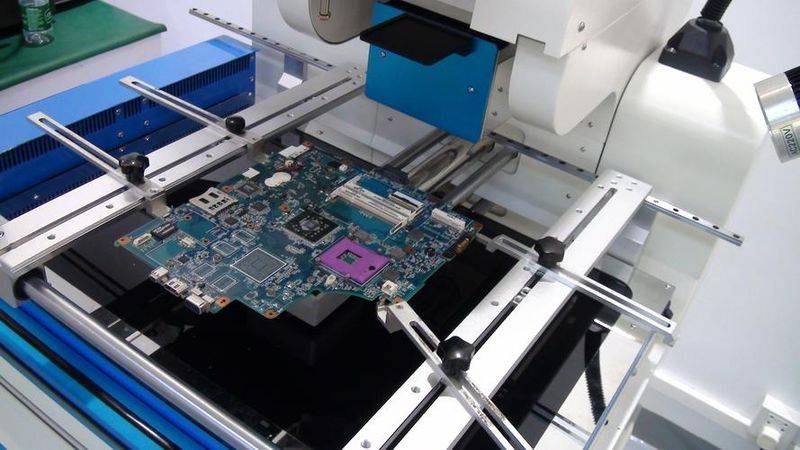

4.BGA维修工具与设备
进行BGA维修时，需要使用以下工具和设备：
热风枪：用于去除BGA封装外壳和焊接过程中加热。
吸锡泵：用于去除PCB上的焊点。
显微镜：用于观察微小部件。
焊锡丝：提供焊接所需的焊料。
焊接台：固定BGA和PCB，保证焊接过程的稳定性。
植球机：用于自动化植球过程。
检测设备：用于对维修后的BGA进行功能测试。
5.BGA维修操作步骤
5.1准备阶段
了解待维修BGA的型号和封装形式。
准备相应的维修工具和设备。
确保工作环境干净整洁，避免污染。

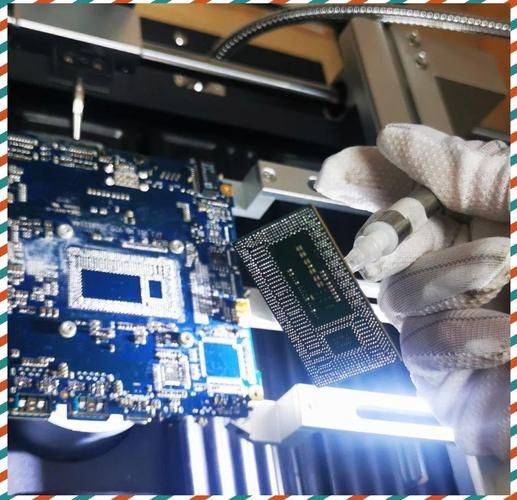

5.2拆解阶段
使用热风枪加热BGA封装外壳，使其变形并脱落。
轻轻震动PCB，辅助外壳脱落。
检查陶瓷基板和焊球，去除残留的外壳和污垢。
5.3维修阶段
使用吸锡泵去除PCB上的焊点。
清洗陶瓷基板和焊球，确保表面干净。
使用植球机或手工植球，注意控制焊球间距和高度。
焊接焊球与PCB焊点，确保连接牢固。
5.4固化与检测阶段
加热固化焊点，使其牢固连接。
使用显微镜检查焊点质量。
进行功能测试，验证BGA维修后的性能。
6.注意事项
维修过程中，务必保持工作环境干净，避免污染。
操作热风枪时，注意控制温度和加热时间，避免对PCB和焊点造成损伤。
焊接过程中，确保焊锡丝的质量，避免焊点出现虚焊、冷焊等问题。
固化过程中，注意控制加热温度和时间，确保焊点牢固。
维修完成后，进行功能测试，确保BGA性能达到要求。
7.结语
本手册详细介绍了BGA维修技术的原理、工具、设备和操作步骤，希望对从事电子维修领域的工程师和技术人员有所帮助。在实际操作过程中，请根据具体情况灵活运用，不断提高自己的维修技能。
8.常见BGA封装类型及维修策略
不同的BGA封装类型，其结构和工作原理可能会有所不同。以下是一些常见的BGA封装类型及相应的维修策略：
8.1QFN（QuadFlatNoLeads）封装
QFN封装的特点是引脚分布在封装的四个侧面，无引脚伸出。维修策略：
使用热风枪加热封装底部，使其变形。
用吸锡泵移除焊点。
清洗陶瓷基板和焊球。
重新植球并焊接。
固化焊点并进行功能测试。
8.2LGA（LeadedGridArray）封装
LGA封装的引脚位于封装的底部，呈网格状。维修策略：
使用热风枪加热封装底部，使其变形。
轻轻震动PCB，辅助外壳脱落。
检查陶瓷基板和焊球，去除残留的外壳和污垢
