上期聊完三极管，有同行留言说，现在修开关电源、修充电器，上面用的都是场效应管，那个管子和三极管啥区别？”
修充电器
问得好。场效应管，英文缩写MOS管，是我从强电转电子电路以来，日常维修中遇到最多的功率开关管。电磁炉的IGBT是它亲戚，开关电源的开关管是它，主板CPU供电部分那一排排贴片管也是它。
场效应管
今天，不讲复杂的半导体物理，就用我这个老电工的实战笔记，把场效应管最核心的东西分享给你。

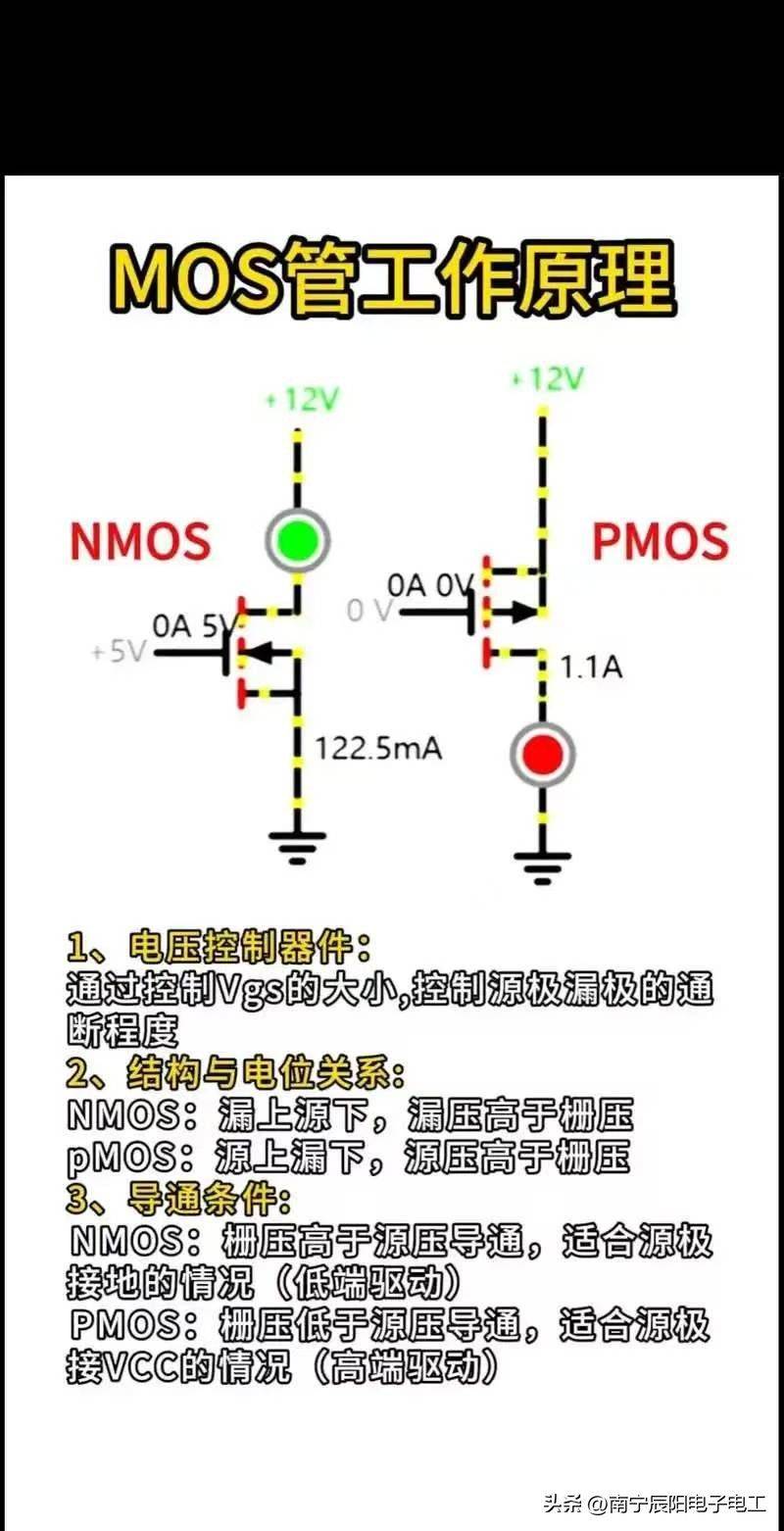

场效应管是啥？——一个“电子水龙头”
三极管，我把它比作“中间继电器”，基极给个小电流，集电极到发射极的大电流就通了。这是电流控制电流。

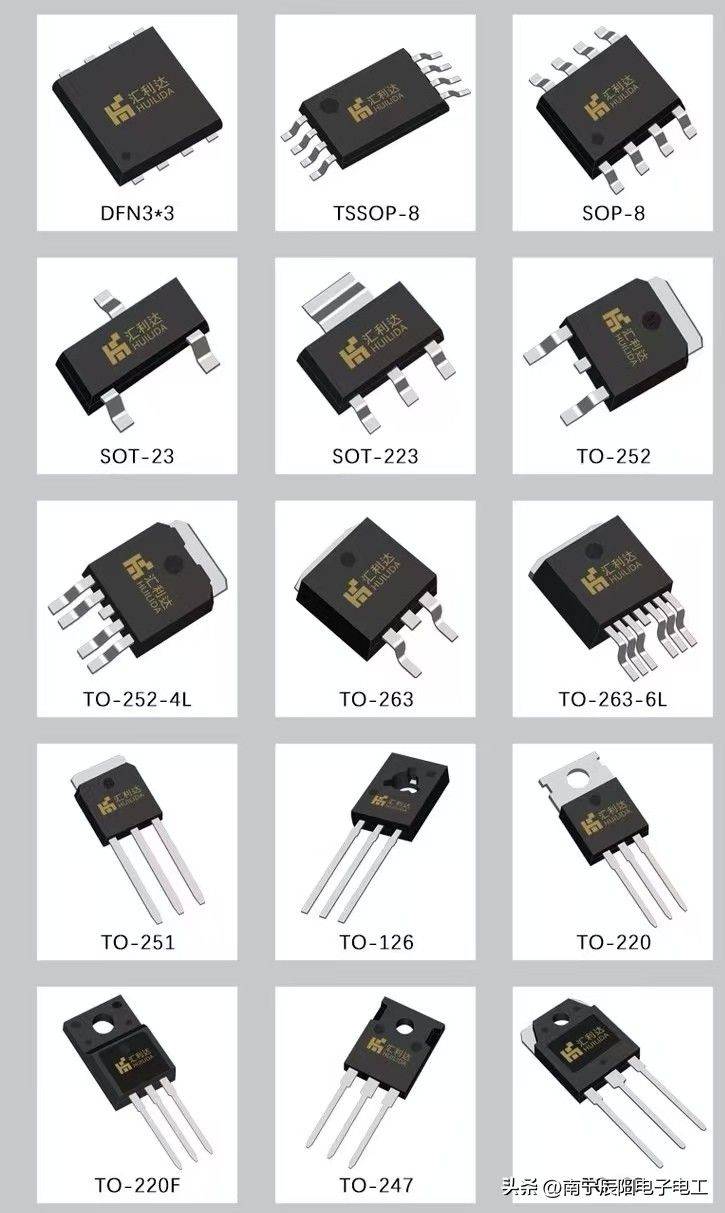

种类
场效应管不一样。它是电压控制电流。
怎么理解？把它想象成一个电子水龙头。
水龙头的三个接口：栅极G是“手柄”，漏极D是“进水口”，源极S是“出水口”。你不需要往里灌水流（电流），你只需要用手轻轻一拧手柄（给个电压），水就哗哗地从D流到S。
G极和S极之间几乎是绝缘的，不需要电流，只要一个电压信号，就能控制D到S的导通程度。这就是场效应管和三极管最根本的区别。
正因为它不消耗控制电流，所以场效应管做开关时，本身几乎不耗电，效率极高。现代开关电源，清一色用场效应管做开关。

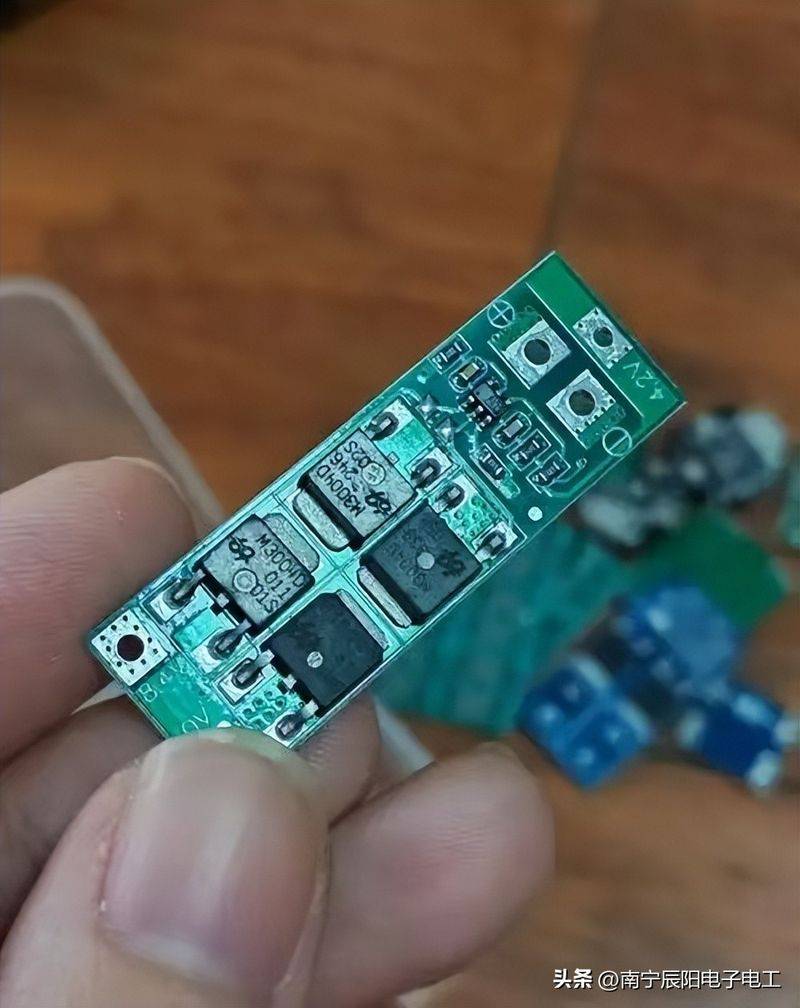

实战：一眼认出板子上的场效应管
拿到一块板子，怎么快速认出哪个是场效应管？
维修中怎么快速判断场效应管好坏？
这个是核心中的核心。我总结了三步法：
第一步：二极管档捅一捅。
场效应管内部，D极和S极之间有一个寄生二极管。N沟道的MOS管，黑表笔接D、红表笔接S，能量出二极管压降（0.4V到0.6V左右），反过来不通。所以你用二极管档测MOS管，D-S之间应该只有一个方向有压降，这个特征，是我们判断它的重要依据。
第二步：测量G-S有没有短路。
这是MOS管最常见的损坏模式。栅极G和源极S之间正常是绝缘的，电阻无穷大。如果用通断档或电阻档量G-S，发现“滴滴”响，或者有阻值，这个管子百分百击穿了，直接换。
第三步：怀疑“软击穿”，直接代换。
MOS管有一种特殊故障叫热击穿，冷态量一切正常，一上电工作就漏电烧保险。这种是最难查的。碰到这种情况，别犹豫，找一个同型号或者耐压电流更高的管子换上去试试。
一次场效应管给我上的课

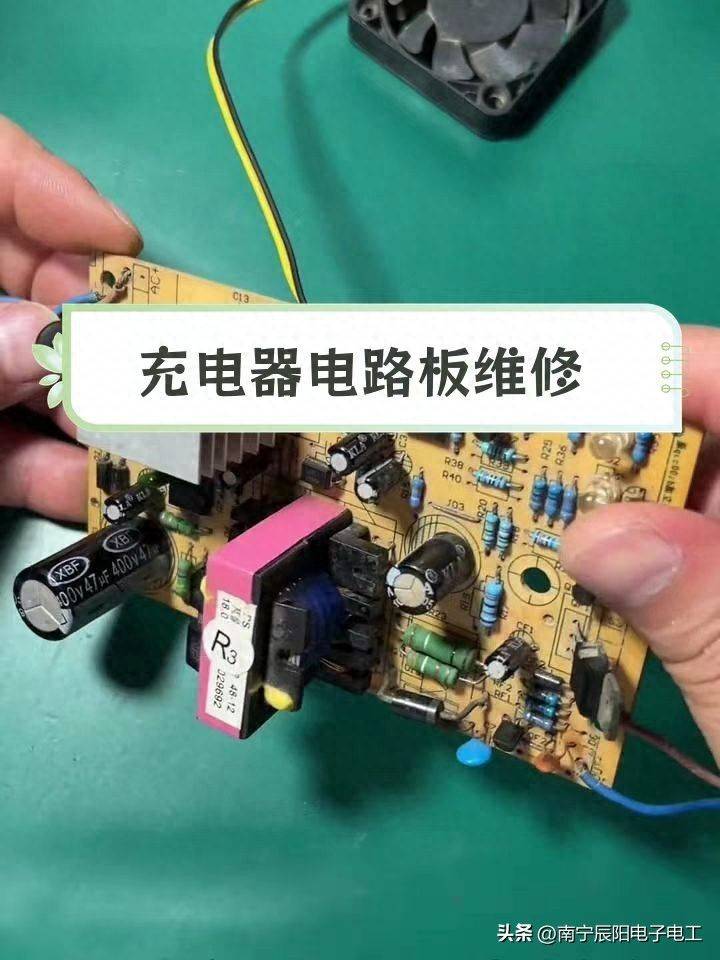

修一台48V的电动车充电器，故障是插电无任何反应，保险炸了。
拆开看，保险黑得一塌糊涂。保险炸，说明有严重短路。先看四个整流二极管，正常。再看那个大的开关管，8N60。用二极管档量D-S，直接“滴滴”短路响。再量G-D，也短路了。
这是个典型的MOS管“炸管”故障。但关键来了：MOS管炸了，千万不能只换管子就上电！
MOS管击穿，高压大电流会瞬间灌回G极，而G极连着开关芯片的驱动输出脚。所以，必须接着检查开关芯片驱动脚到MOS管G极之间的小电阻有没有烧断，检查芯片本身有没有击穿。最后再查S极对地的电流检测电阻，那个零点几欧的小电阻经常跟着一起烧。
果然，检查发现G极的驱动电阻已经阻值变大，S极的电流检测电阻也烧了。全换掉，上电，一切正常。
如果我只换一个管子就上电，一通电还得炸。
我学场效应管的心得
从强电转到电子电路，我发现很多同行怕修开关电源，其实就是没搞懂场效应管在里面的角色。一旦你把MOS管当成一个“电压控制的高速电子开关”，整个开关电源的工作原理就通了。
三极管和场效应管，是你从菜鸟进阶的“分水岭”。啃下这个骨头，大部分电子电路板你都有分析的底气。
这就是我，一个做了十多年强电、从零死磕电子电路的老电工。不换板、讲原理，用电工思维带你真正把电路板摸透。关注我，下一期咱们聊聊光耦，那个连接强电和弱电的“光电桥梁”。
