使用CAD构造线功能，可以创建向一端无限延长的构造线（射线）或者向
两端无限延长的构造线（参照线）。还可以创建圆形构造线。
1、执行方式：

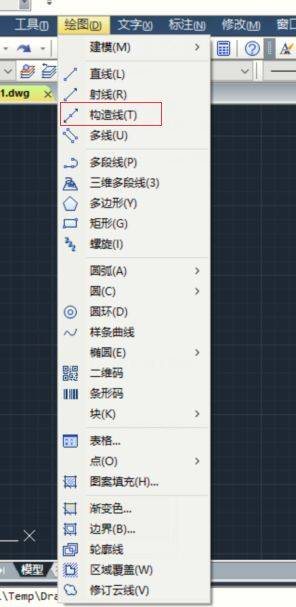

（1）菜单栏：绘图→构造线
（2）绘图功能区：绘图→构造线按钮
（3）快捷键：XL
2、使用方法
（1）构造线实质就是两端无线延长的直线，所以在画构造线是也是遵循两点确定一条直线的原则。
（2）水平和垂直构造线
方法一：开启正交或极轴追踪
开启正交，通过一点只能画一条水平和一条垂直的构造线。
开启极轴追踪，通过一点可以画无数条构造线，但是有且仅且有一条水平和一条垂直构造线。
如果需要画一组水平和垂直构造线，需要关闭正交和极轴追踪。
方法二：构造线的二级命令
水平（H）
垂直（V）
（3）绘制角度确定的构造线：角度（A）
这里的角度都是与X轴正方向的夹角。
（4）构造线画角平分线：二等分（B）
图中的构造线即是这个直角的角平分线。
（5）偏移：（O）
偏移的距离30就是直线到构造线的垂直距离。
CAD构造线并不改变工程图的延伸情况，因此，它们的无限尺寸并不会影响缩放或者视口。用户可以像移动、旋转以及复制其他对象一样移动、旋转以及复制构造线。可以利用构造线作为创建其他对象的参照。例如，用户可以利用构造线来寻找一个打孔的中心点，为同一对象准备多重视图，或者创建可用于对象捕捉的临时截面。
