泵，作为流体输送或增压的机械装置，广泛应用于矿业、化工和冶金等行业，用于输送水、油、矿浆、酸碱液、乳化液、悬乳液、气混合物和液态金属等。本文将深入剖析19种常见泵（包括齿轮泵、离心泵、螺杆泵等）的动态工作原理与各自特点，旨在为泵的选型和使用提供实用的参考。

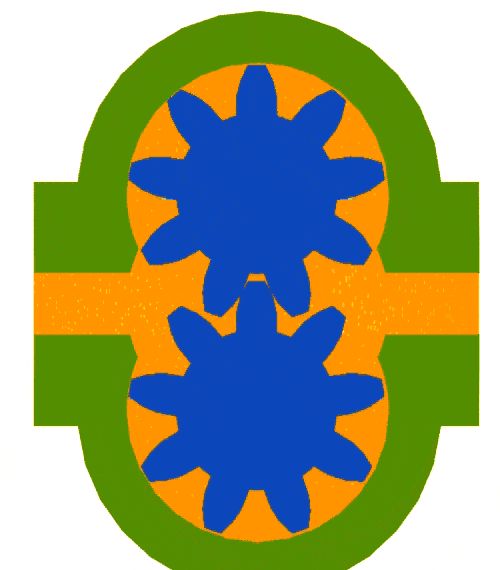

齿轮泵的工作原理
可以简要描述为：其两齿轮的齿相互分开时，会形成低压区域，使得液体能够顺利吸入，并沿着壳壁被送至另一侧。当另一侧的两齿轮相互合拢时，则会形成高压区域，从而将液体有效地排出。
优点：结构简明、体积小、质量轻便、工艺制作容易、价格亲民、自吸力出色、对油液污染不敏感、转速范围宽广、能耐冲击性负载、维护简便、工作稳定。
缺点：径向力分布不均、流动脉动明显、噪声相对较大、效率稍低，零件互换性欠佳，磨损后修复难度较大，不适用于变量泵需求。
性能特点：
高效节能：该泵具备高效的水力形线，从而确保其具有出色的工作效率。
便捷的安装与维修：采用立式管道结构，使得泵的进出口能够灵活地安装在管路的任意位置和方向，极大地简化了安装和维修过程。
稳定的运行与安全：电机轴与水泵轴直接联接，具有高同心度，确保了平稳且安全的运行。
耐锈蚀的不锈钢轴套：特别针对轴的机封位置容易锈蚀的问题，该泵采用了不锈钢轴套，有效避免了锈蚀，延长了轴的使用寿命，并降低了维护成本。
免维护的轴承：泵所配电机中的下轴伸端轴承采用了封闭式设计，使得在日常使用中无需对轴承进行维护保养。
优化的机械密封：机械密封基件采用了橡胶波纹管结构，将传统的线密封改进为两道面密封，从而在处理清水介质时显著提高了密封效果。

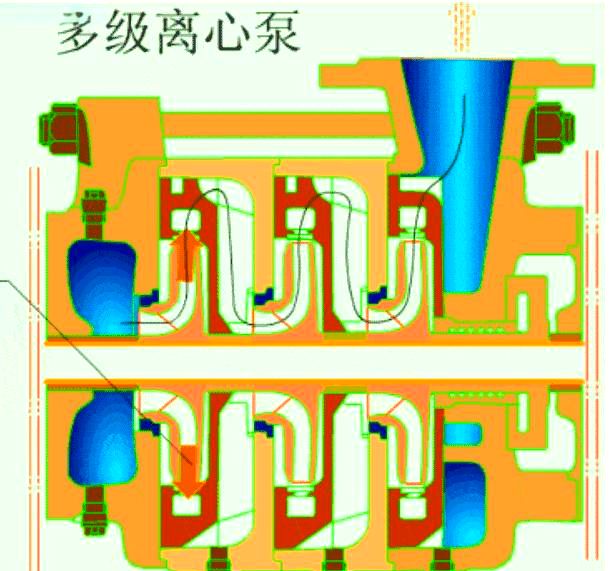

多级离心泵的工作原理
与单级泵相比，多级离心泵通过两个以上的叶轮分段吸水和压水，能够实现更高的扬程。其扬程可根据需求灵活调整叶轮级数。此外，多级离心泵有立式和卧式两种类型，相较于单级离心泵，它更能达到理想的扬程效果。
性能特点：多级离心泵在矿山排水、城市及工厂供水等领域发挥着重要作用。相较于活塞泵、隔膜泵等往复式泵，其能泵送更大的流量。多级离心泵以其高效率和满足高扬程、大流量的工况能力，在石化、化工、电力、建筑、消防等多个行业得到广泛应用。然而，由于其设计的复杂性，多级离心泵在设计和维护维修方面相较于单级离心泵有着更为严格的技术要求。

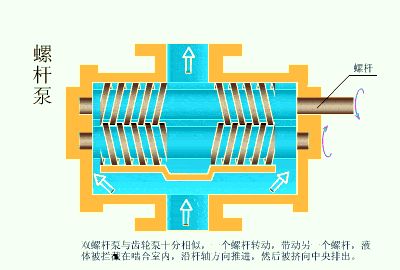

接下来，我们将探讨另一种类型的泵——螺杆泵。双螺杆泵的工作原理与齿轮泵颇为相似，其中一根螺杆的转动带动另一根螺杆，液体在啮合室内被推进并最终被挤出。这种设计使得螺杆泵能够有效地输送流体。
螺杆泵的优点在于其广泛的压力和流量范围，压力可达3.4-340千克力/cm2，流量高达100cm3/分。此外，螺杆泵能输送多种液体和不同粘度，非常适合选矿厂输送捕收剂、絮凝剂等。其回转部件惯性力低，因此可达到很高的转速。螺杆泵还具有出色的吸入性能，具备自吸能力，流量均匀且连续，振动小、噪音低。与其他回转泵相比，它对进入的气体和污物不甚敏感，结构坚实，安装和保养也相当容易。然而，螺杆泵也存在一些不足，如螺杆的加工和装配要求较高，且泵的性能对液体粘度的变化较为敏感。
接下来，我们将了解另一种类型的泵——往复泵。
往复泵的优点包括能够产生极高的排压，其流量与压力无关，且吸入性能良好，效率相对较高，特别是蒸汽往复泵，其效率可达80%~95%。此外，往复泵原则上可输送任何介质，几乎不受介质物理或化学性质的影响，且泵的性能稳定，不随压力和输送介质粘度的变化而改变。
然而，往复泵也存在一些不足。其流量稳定性相对较差，同流量下比离心泵更为庞大，机构也更为复杂，因此资金投入相对较大。此外，往复泵的维修也较为困难。

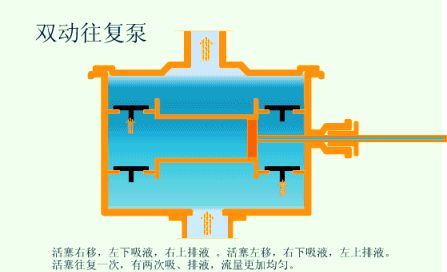

接下来，我们将深入了解双动往复泵的工作原理。
双动往复泵在运行时，活塞会向右移动，此时左下侧吸液，右上侧排液。当活塞向左移动时，则右下侧吸液，左上侧排液。这样，活塞每次往复运动，都会经历两次吸液和两次排液的过程，从而使得流量更加均匀。
｜7活塞泵｜

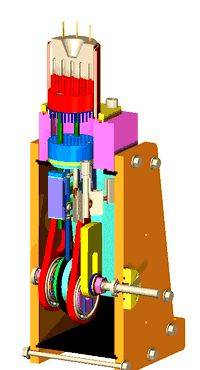

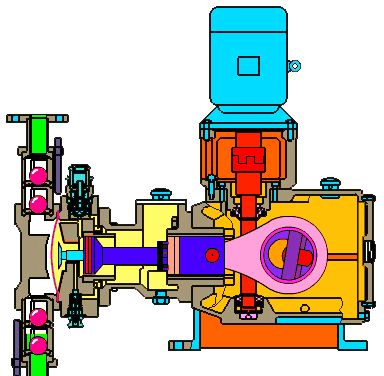

工作原理：活塞泵，又被称为电动往复泵，其结构可分为单缸与多缸两种类型。在运作过程中，活塞在汽缸内进行往复运动，从而改变缸内的容积，进而实现流体的吸入与排出。
活塞泵的性能特点概述：
活塞泵在高压、小流量场合下表现出色，尤其在流量小于100m3/h、排出压力大于9.8兆帕时，其效率和运行性能更为优越。它具有出色的吸入性能，能够轻松抽吸各种不同介质和粘度的液体，适用于油田、煤层注水、注油、采油等多种场景。当过流部件采用不锈钢材质时，该泵甚至能够输送腐蚀性液体。此外，根据结构材质的不同，活塞泵还可用于输送高温焦油、矿泥、高浓度灰浆以及高粘度液体等。总之，活塞泵在石油化学工业、机械制造工业、造纸、食品加工以及医药生产等多个领域都有着广泛的应用。

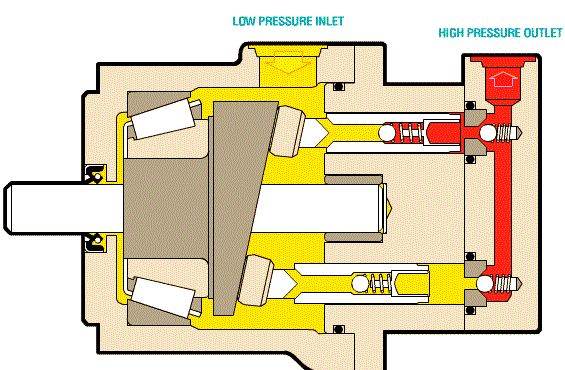

接下来，我们将探讨液压柱塞泵或固体泵的工作原理。这种类型的泵由液压动力包驱动液压油缸，进而推进输送缸，将输送缸内的物料顺利输出至管道。
柱塞泵，作为液压系统中的关键组件，其工作原理基于相对较大的运动水体动量，将小体积的水高效抽向高处。这种泵一般分为单柱塞和双柱塞两种类型，广泛应用于多个领域，包括污水处理、固体废物处理、矿山冶金、清淤、疏浚、石油化工、电厂以及水泥工业等。此外，泥浆泵也常采用活塞式或柱塞式结构，通过动力机驱动的曲轴回转，再经十字头带动活塞或柱塞在泵缸内往复运动，配合吸入和排出阀的交替作用，实现压送与循环冲洗液的功能。

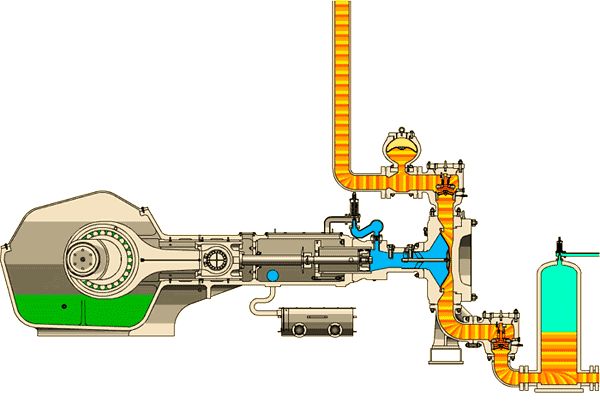

泥浆泵，在钻探过程中发挥着至关重要的作用，它负责向钻孔内输送泥浆或水等冲洗液。这种泵是钻探设备不可或缺的组成部分。在正循环钻探中，地表冲洗介质，如清水、泥浆或聚合物冲洗液，在特定压力下，会经过高压软管、水龙头以及钻杆柱的中心孔，被直接推送至钻头的底部。这样，不仅可以冷却钻头，还能有效清除切削下来的岩屑，并将其输送到地表。

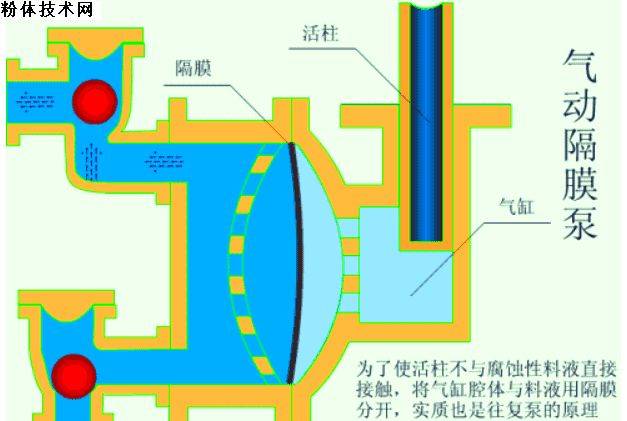

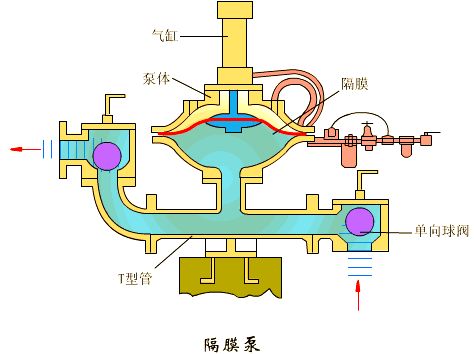

气动隔膜泵的性能特点
气动隔膜泵以压缩空气为动力源，适用于输送各种腐蚀性液体。其材质可根据不同液体介质进行选择，满足多样化用户需求。该泵在排气时膨胀吸热，工作时温度降低，且无有害气体排放。同时，气动隔膜泵无需电力驱动，接地后能防止静电火花，安全可靠。其进口设计为球阀，容积式工作，不易堵塞，特别适合输送含颗粒液体。此外，气动隔膜泵对物料的剪切力极低，搅动小，适用于输送不稳定物质。流量可调节，出口处可加装节流阀进行控制。该泵还具备自吸功能、空运行安全、潜水工作能力，以及广泛的流体适应性，从低粘度到高粘度、从腐蚀性到粘稠的流体均可输送。其结构简单，无复杂控制系统、电缆、保险丝等，体积小、重量轻，便于移动。无需润滑，维修简便，不会污染工作环境。高效性能持久，不会因磨损而降低。当关闭出口时，泵自动停机，避免设备移动、磨损、过载和发热等问题。同时，该泵采用无动密封设计，维修简便，工作时无死点，确保长期稳定运行。

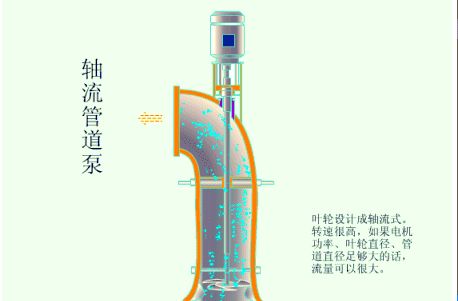

轴流管道泵的工作原理
轴流管道泵的叶轮设计为轴流式，具有高转速特点。在电机功率、叶轮直径和管道直径足够大的情况下，流量可达到很大规模。
轴流管道泵的性能特点
轴流管道泵具有结构紧凑、机泵一体化的特点，其立式设计使得安装占地面积小，运行平稳，且无需复杂调整。泵的进出口设计为规格统一的法兰，且位于同一条中心线上，这样可以直接将泵像阀门一样安装在管路上，中心低的设计更便于管道布置，安装过程简便。此外，泵与电机同轴，轴向尺寸得到优化，进一步增强了泵运行的平稳性，并降低了噪音。该泵还采用了创新的轴封设计，完全避免了输送介质的外泄，实现了无泄漏的显著优势。

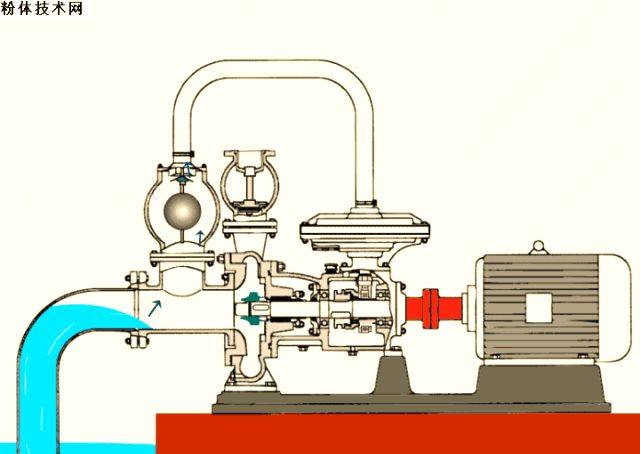

自吸泵的性能特点
自吸泵作为一种自吸式离心泵，以其结构紧凑、操作简便、运行平稳、维护容易以及高效率和长寿命等特点脱颖而出。此外，它还具备强大的自吸能力，能够在工作前仅需保证泵体内储存有适量引液的情况下，即可顺利启动。值得一提的是，针对不同的输送液体，可以选择不同材质的自吸泵，以满足特定的使用需求。

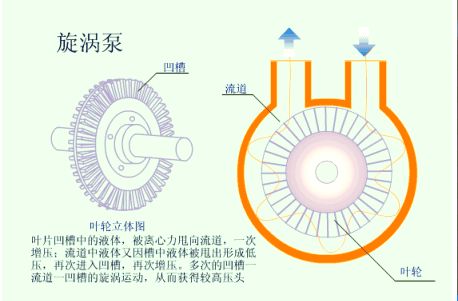

接下来，我们再来看看旋涡泵的工作原理。
旋涡泵的叶片凹槽中的液体，在离心力的作用下被甩向流道，从而完成首次增压。随后，流道中的液体因槽内液体被甩出而形成低压区域，吸引液体再次进入凹槽，进而实现再次增压。通过多次的凹槽、流道、凹槽的循环漩涡运动，旋涡泵能够获得较高的压头，满足各种流体输送需求。
旋涡泵的优点：
W型单级直连旋涡泵专为吸送清水或物理化学性质似水的液体而设计，适用液温不超过60℃。它在锅炉给水、造船、轻纺、化工等多个领域都有广泛应用。旋涡泵体积小、重量轻，特别适合船舶装置。其自吸能力或借助简单装置即可实现自吸，扬程特性曲线陡降，对系统压力波动不敏感。某些型号还能汽液混输，适用于抽送含气体易挥发液体和汽化压力高的高温液体。
结构方面，旋涡泵简单易懂，铸造和加工工艺也相对容易实现。部分零件甚至可采用非金属材料，如塑料、尼龙模压叶轮等。
然而，旋涡泵也存在一些不足。其效率相对较低，最高不超过55%，这在一定程度上限制了其向大功率方向的发展。此外，旋涡泵的汽蚀性能也相对较差。它不适用于抽送粘性较大的介质，因为随着液体粘性的增加，泵的扬程和效率会显著降低，介质的粘度通常限制在114厘沲以内。同时，对叶轮和泵体之间的径向间隙和轴向间隙要求较为严格，给加工和装配带来一定挑战。另外，它只能抽送纯净液体，若液体中含有固体颗粒，则可能因磨损而增大轴向和径向间隙，进而影响泵的性能或导致其无法正常工作。

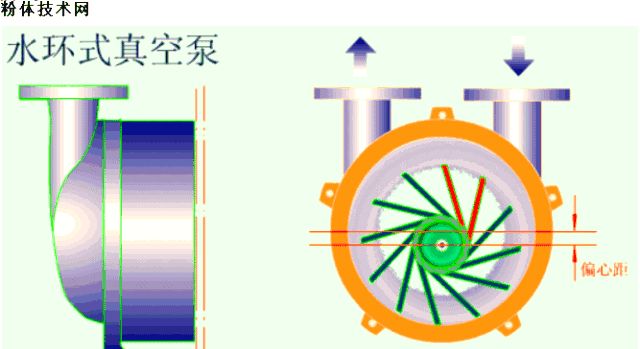

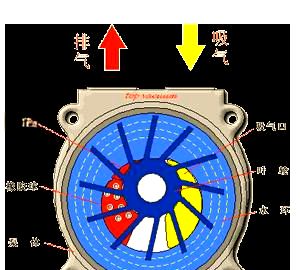

接下来，我们将介绍水环式真空泵的工作原理。
水环式真空泵的优点包括其结构简单、制造精度要求不高，使得加工变得容易。同时，它还具有结构紧凑的特点，能够与电动机直联，无需减速装置，从而实现了小尺寸结构与大排气量的完美结合，占地面积也相对较小。在压缩气体方面，水环式真空泵表现出色，因为其压缩过程基本上是等温的，即温度变化非常小。此外，泵腔内无金属摩擦表面，无需润滑，磨损极小，转动件与固定件之间的密封可由水封直接完成。这使得吸气过程均匀，工作平稳可靠，操作简便，维修也相当方便。
然而，水环式真空泵也存在一些不足。其效率相对较低，通常在30%左右，较好的情况下可达50%。同时，由于结构和工作液饱和蒸气压的限制，其真空度也相对较低。以水为工作液时，极限压强只能达到2000~4000Pa；若使用油为工作液，则可达130Pa。尽管如此，水环式真空泵仍因其独特的优点而得到广泛应用。例如，它可以抽取易燃、易爆的气体，以及带尘埃的气体、可凝性气体和气水混合物等。尽管效率稍低，但其广泛的应用领域证明了其卓越的性能。

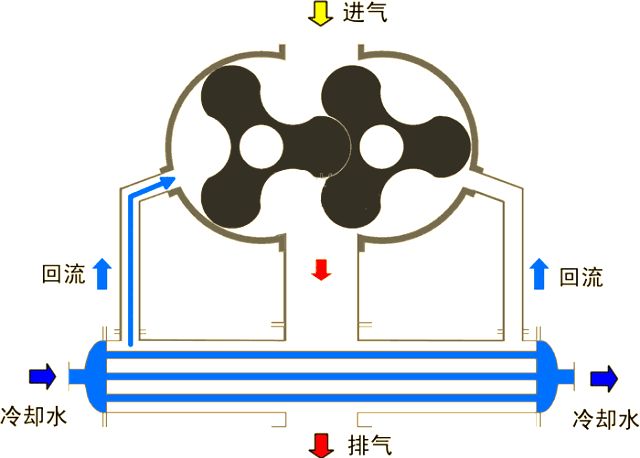

罗茨泵的工作原理。
罗茨泵在多个领域都有出色的表现。其特点包括在宽泛的压强范围内都能保持较高的抽速，启动迅速，能够立即投入工作。此外，它对被抽气体中可能含有的灰尘和水蒸气并不敏感，转子无需润滑，泵腔内也保持洁净无油。罗茨泵还具有振动小、转子动平衡条件优越、无排气阀、驱动功率小、机械摩擦损失低等优势。其结构紧凑，占地面积小，运转维护费用也相对较低。正因如此，罗茨泵在冶金、石油化工、造纸、食品以及电子工业等多个部门都得到了广泛的应用。
接下来，我们将深入了解旋片泵的工作原理。
由于空间A的容积逐渐增大，气体压强相应降低。当泵的入口处外部气体压强高于空间A内压强时，气体便被吸入。随后，当空间A与吸气口隔绝并转至空间B时，气体开始被压缩，容积逐渐缩小，最终与排气口相连通。一旦被压缩气体的压强超过排气压强，排气阀便会被推开，气体穿过油箱内的油层排入大气中。通过泵的持续运转，从而实现连续抽气的目的。若排出的气体通过气道进入另一级（低真空级），由低真空级抽走并经压缩后排入大气，即构成双级泵。这样，总的压缩比由两级共同承担，进而提高了极限真空度。
旋片式真空泵作为一种油封式机械真空泵，在低真空环境中表现出色，既可单独使用，也可与其他高真空泵或超高真空泵组合使用。其广泛应用于冶金、机械、军工、电子、化工等多个领域。该泵体积小巧、重量轻便且噪音较低。此外，还设有气镇阀以抽除少量水蒸气，并配备自动防返油止回阀以确保启动便捷。但需注意，它不适用于抽除对金属有腐蚀性、与泵油发生化学反应或含有颗粒尘埃的气体，以及含氧过高、具有爆炸性或有毒的气体。
另外，气气增压泵也是一种重要的气体处理设备。它以压缩空气为动力，能将低压气体压力升高并连续输出，输出压力可高达动力源压力的两倍甚至更多。这种泵是无污染的气体增压装置，广泛应用于各种需要提高气体压力的场合。根据输出压力和结构形式的不同，气气增压泵又可分为低压泵和高压泵两大类。
低压泵在气源压力不足或不稳定时发挥关键作用，确保气动装置的正常运行，并满足设备的局部高压需求。而高压泵则适用于增压非普通压缩空气的场合，如将氮气、氦气、氩气等增压至几十兆帕并储存于高压储气罐中。
气气增压泵具备多种性能特点：其工作压力范围广泛，可根据需求选择不同型号的泵以获得适当的压力区域。同时，通过调节输入气压，可以相应地调整输出气压，实现高达90Mpa的极高压力。此外，该泵还具有广泛的流量范围，即使仅需0.1Kg气压，也能平稳工作并获得最小流量，通过调节进气量即可获得不同的流量。
在控制方面，气气增压泵既简单又灵活，从手动控制到全自动控制都能轻松满足。其自动重新启动功能会在保压回路压力下降时自动启动，补充泄漏压力，保持回路压力恒定。而且，该泵操作安全，采用气体驱动，无电弧及火花，适用于危险场合。最大节能可达70%，因为在保持保压状态时不消耗任何能量。
接下来介绍气液增压泵。
其工作原理是利用单向阀控制的高压柱塞将液体不断排出。增压泵的出口压力与空气驱动压力相关，当两者达到平衡时，泵会停止运行。当输出压力下降或空气驱动压力增加时，泵会自动启动，直至再次达到平衡后停止。这种工作方式使得气液增压泵在需要增压的场合下表现出色。
采用单气控非平衡气体分配阀，实现泵的自动往复运动，泵体气驱部分采用铝合金精制而成。接液部分则根据不同介质选用碳钢或不锈钢材质，确保耐用性。而泵的全套密封件均采用进口优质产品，进一步优化气液增压泵的性能。
气液增压泵拥有诸多性能特点：其输出压力高达液泵640MPa、气泵200MPa，满足多种需求。使用范围广泛，适用于液压油、水及大多数化学腐蚀性液体，且可靠性高，免维护寿命长。此外，该泵输出流量范围广泛，只需较小驱动气压即可平稳工作，并可通过调节驱动进气量来获得不同流量。同时，它还具备灵活的应用性和易于调节的特性，以及自动保压和操作安全等优点。

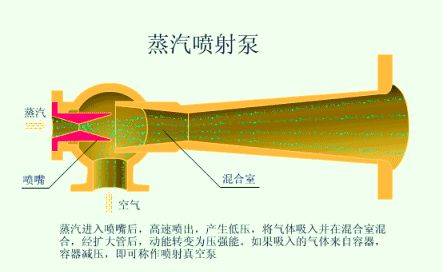

接下来介绍蒸汽喷射泵。
其工作原理是蒸汽进入喷嘴后高速喷出，产生低压，进而吸入气体并在混合室充分混合。经过扩大管后，蒸汽的动能被转换为压强能。若吸入的气体来自容器，则容器减压，此时蒸汽喷射泵即可作为喷射真空泵使用。
蒸汽喷射泵的性能特点如下：
首先，由于蒸汽喷射泵缺乏机械运动部分，因此不受摩擦、润滑和振动等条件的制约，使得它能够制成具有强大抽气能力的泵。在适当选择结构材料的情况下，该泵特别适用于排放具有腐蚀性气体、含有机械杂质的气体以及水蒸等场合。
其次，蒸汽喷射泵的结构简单、重量轻便，占地面积小，非常适合各种工业应用场景。
此外，蒸汽喷射泵的工作蒸汽压力维持在4～9×105Pa范围内，这一压力在一般的冶金、化工、医药等企业中都是容易获取的水蒸汽源。
