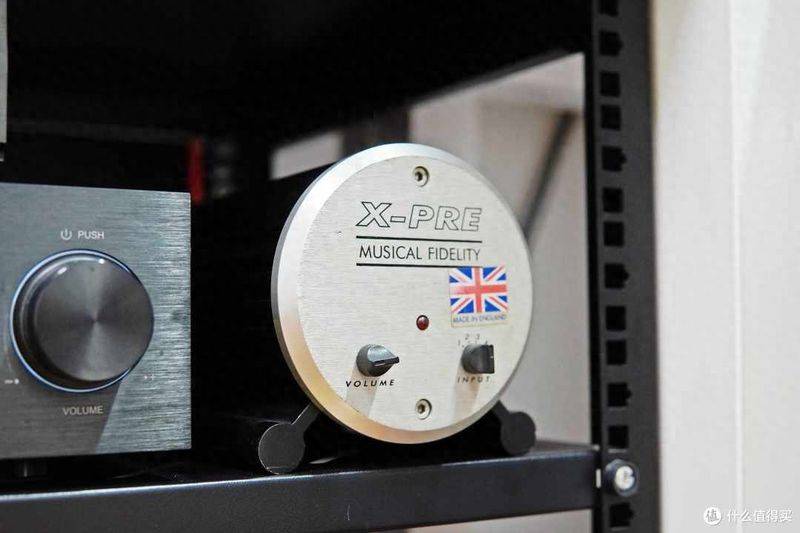

十几年前玩音响的时候，入手了一台音乐传真X-PRE电子管前级，说到音乐传真的X系列，玩音响的朋友应该会有印象，这个系列一共有很多款产品，包括X10-D电子管缓冲、X-PRE电子管前级、X-DAC解码器、X-TONE调谐器、X-CANS耳机放大器、X-A50功放等等，因为外形就是一个圆筒状，所以当时大家亲切的称其为小猪仔。
我这台X-PRE电子管前级中间陆陆续续的拿出来听过，这几年一直闲置，最近翻出来，发现出问题了。
首先就是电源损坏，这个电源其实非常简单，就是一个12V变压器，而且没有整流滤波，是的，你没看错，没有整流滤波，内部就是一个变压器，12V交流输出给前级供电。电源的接头全部断了，外壳也因为摔了几次而开裂变形，所以这次整备，需要重新制作电源外壳。另外因为X-PRE没有设计电源开关，所以准备给这个电源加入一个能联入米家APP的无线控制功能，这样我可以在手机上或者是通过“小爱同学”的进行控制。

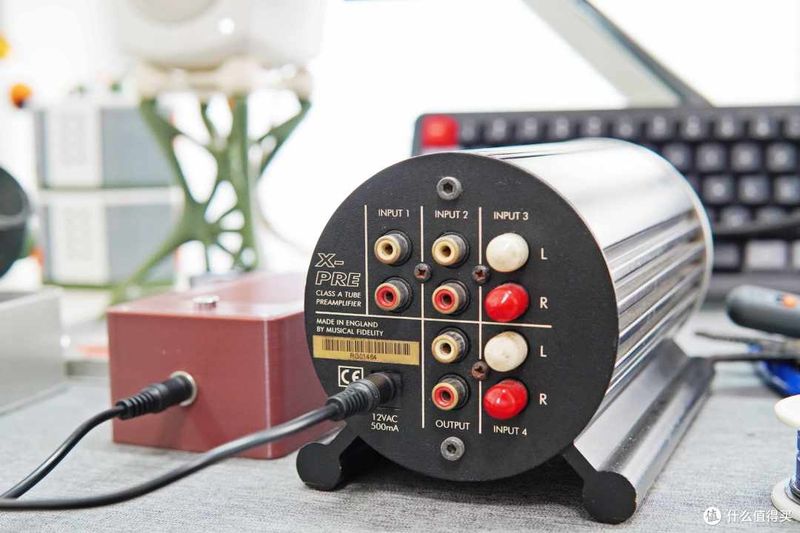

其次就是X-PRE的音源切换出了问题，X-PRE有四路输入一路输出，输入切换的时候会有“咔咔”的杂音，有时候还没有声音，此外，音量电位器也在旋转调节的时候也会有杂音。
电源部分的整备

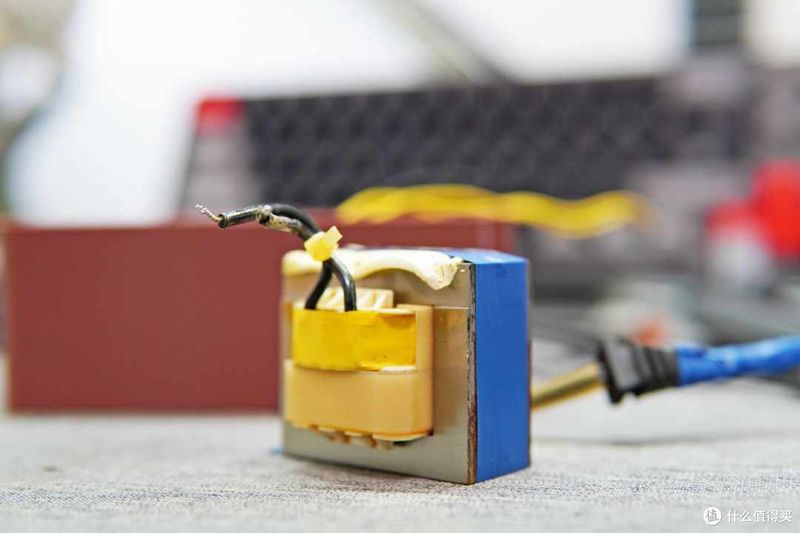

这是拆除了外壳后的电源，是不是特别简陋，刚摔碎外壳时，我第一次看到电源内部的结构，也差点惊呆了。

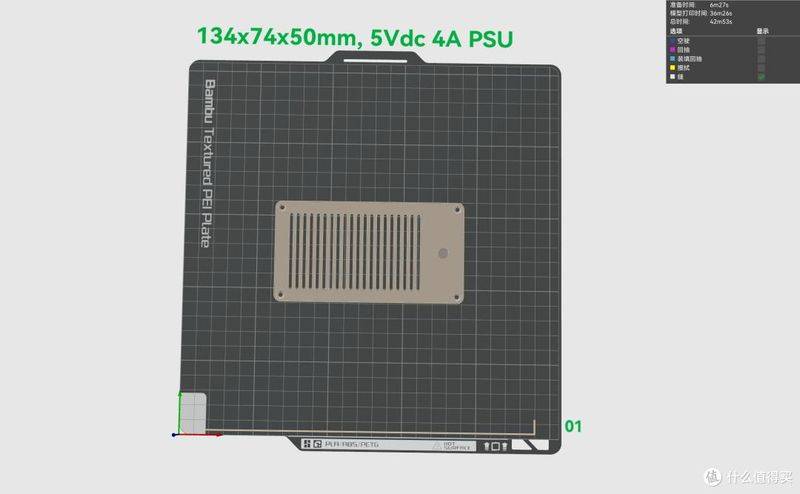

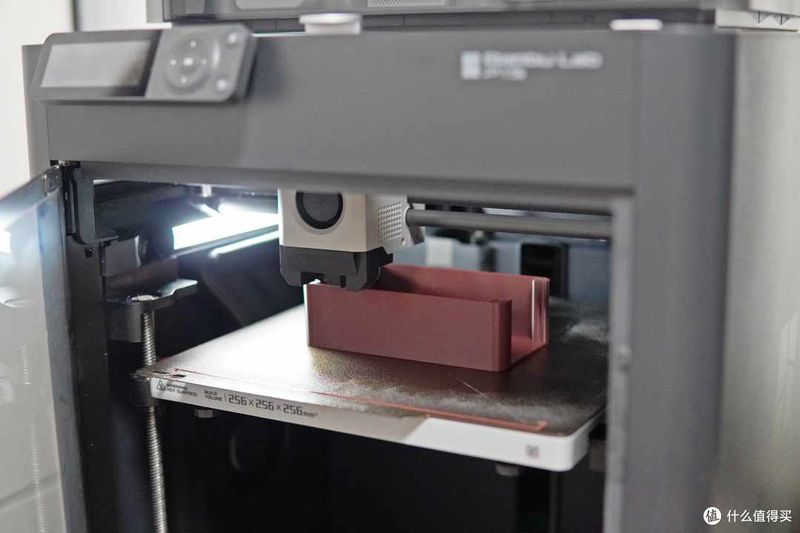

这里我用3D打印机来制作一个外壳，模型文件是直接在makerworld下载的一个电源盒，这个模型的原作者是制作一个5V 4A电源，尺寸为134x74x50mm，我测量了一下，刚好完美符合我的需求，那就直接下载下来使用了，打印材料是PETG，因为电源在长时间使用的时候会有一定的发热，PLA我担心会有变形的风险。
不过这里我还是在原模型的基础上做了一点修改，在顶部的盖板上增加了一个7mm小孔，用来安装LED指示灯，另外在左右两侧增加了一个7mm小孔用来穿220V电源线和一个11mm小孔用来安装5521插座用于12V电源输出，此外，这个模型，原作者在设计上有一点小失误，我也一并做了修改。

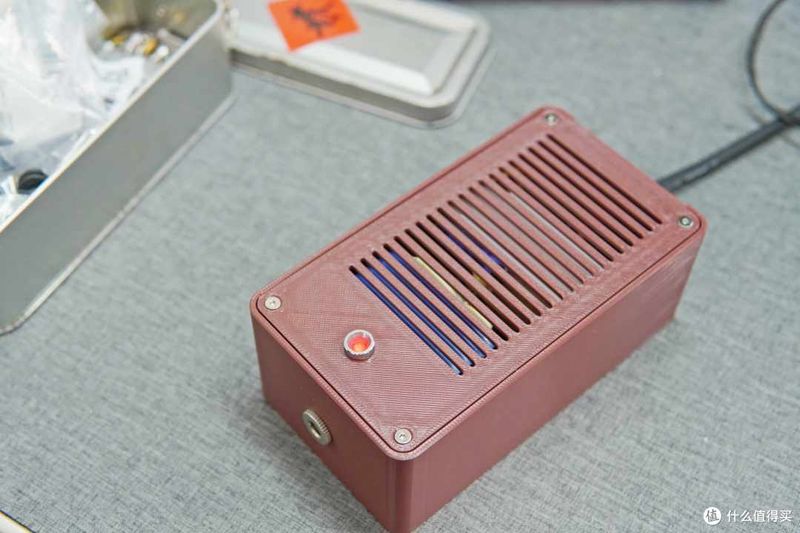

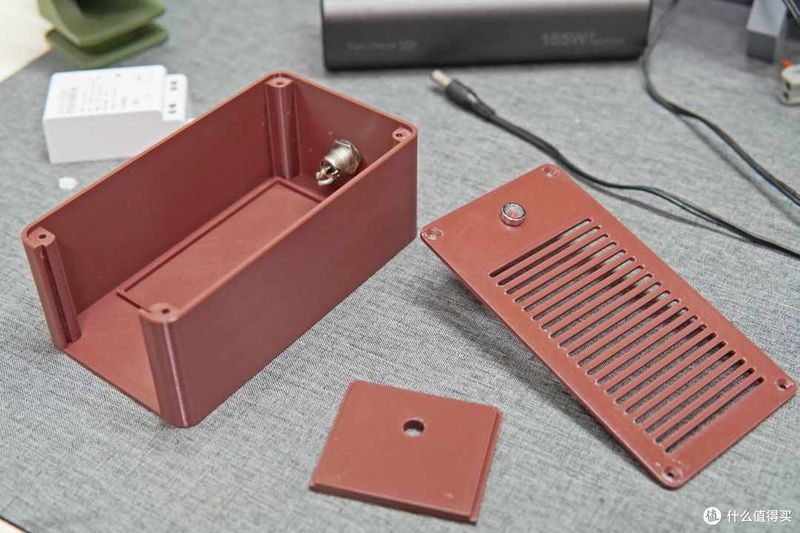

所以最终得到的是这么一套外壳，内部尺寸非常适合我这个电源所用。

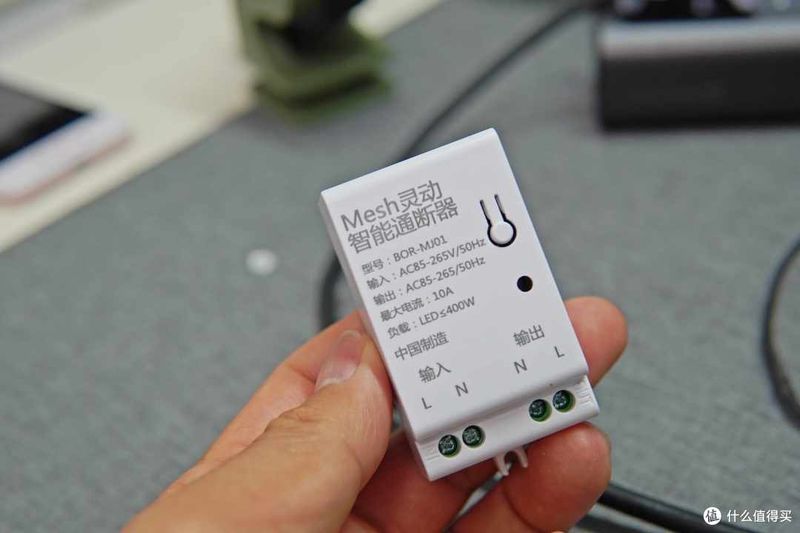

电源接入到米家APP，使用了一个Mesh灵动智能通断器，通过米家蓝牙网关进行无线连接。

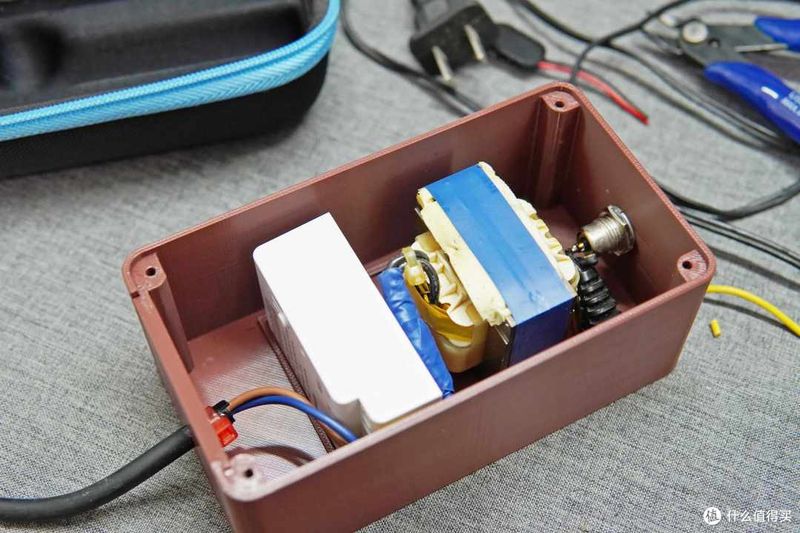

内部安装，Mesh灵动智能通断器侧放，用双面海绵胶固定即可，12V变压器则用了一点胶水将其固定在外壳内，220V电源线在内部用扎带固定后用胶水粘好，只要保证不会被拉出来就没有问题。
LED指示灯串联了一个200欧姆电阻后并联到12V输出。
X-PRE和电源之间通过一根双头5521连接线连接，这样会比较方便，

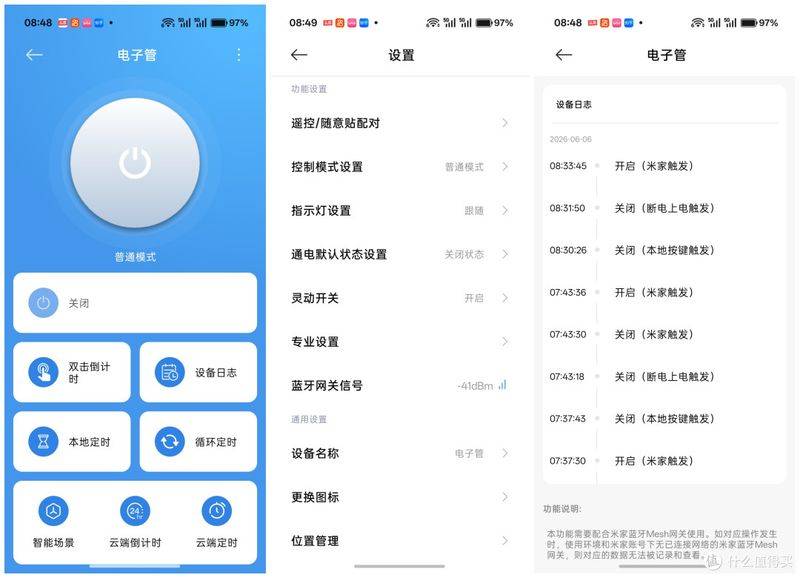

因为这个电源我是将其放在机柜后方，平时完全不会看到，以前每次都需要摸到X-PRE背面拔掉电源线才能给这个电子管前级断电，现在可以通过手机或者是“小爱同学”进行操作的，非常方便。
前级部分的整备
四档音源切换使用的是一个切换开关，音量调节则是一个电位器，因为年代久远，内部可能锈蚀或者老化，导致接触不良，这里有两个方案，一是用WD40喷一下看是否可以解决，但是要彻底解决这个问题，更换零部件则是最好的方法。

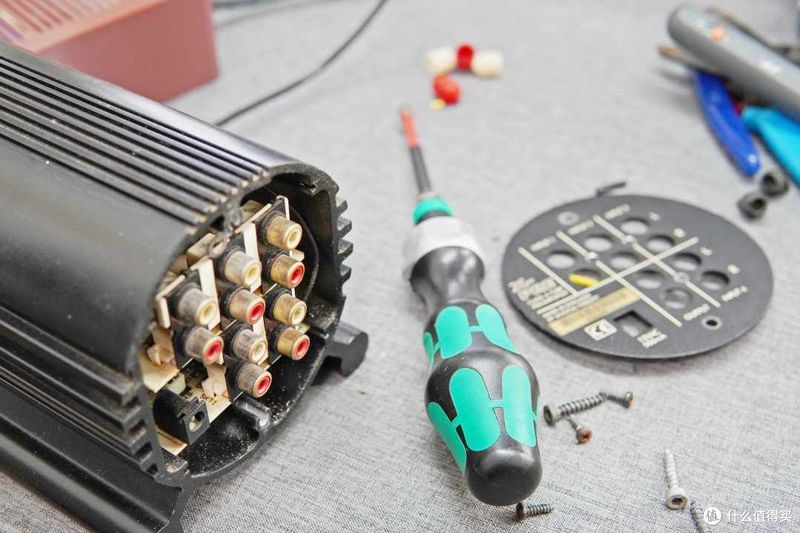

拆掉前后盖的固定螺丝后，将电路板直接拉出来即可，音乐传真的X系列，因为固定螺丝比较少，拆机维修都非常方便。

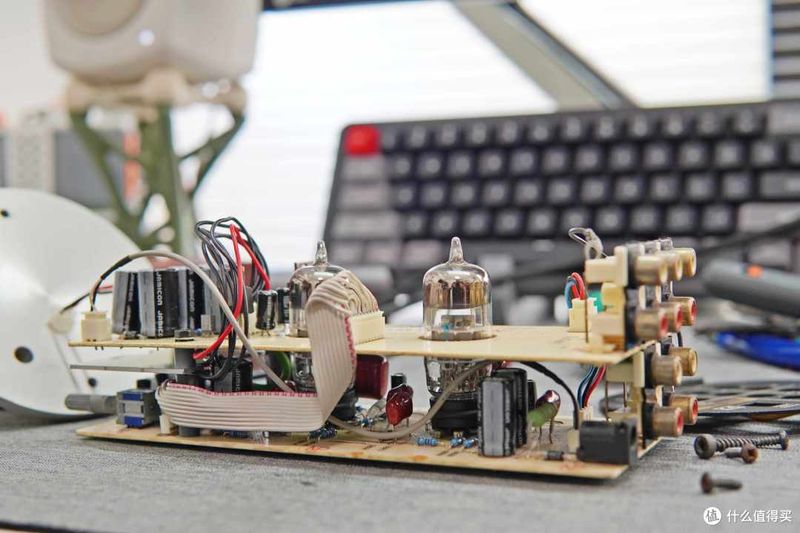

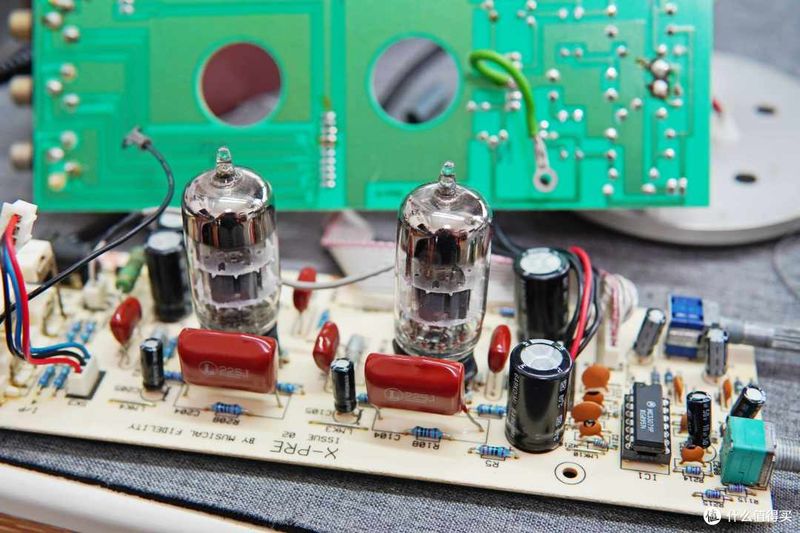

看看内部的PCB结构，是不是非常杂乱无章且简陋，完全看不出这玩意在当时几千元的售价到底花在哪里，而且完全没有使用所谓的“补品”元件，很多年前，网上一直都有不少人在抄板音乐传真的PCB电路，然后换用各种高档发烧元件，但是抄板出来的套件，音质其实往往还不如音乐传真原版。

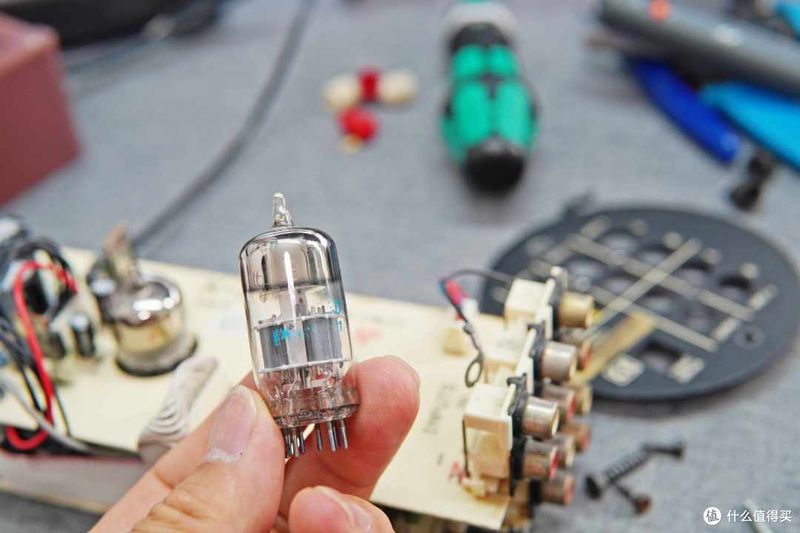

这就是电子管，型号为6DJ8，我忘记到底是来自于哪个品牌的，似乎是飞利浦还是喜万年，不同品牌的6DJ8，价格差异比较大，目前这种管子，闲鱼的价格一般在百元左右一只，当然了，如果非要去买那些被炒得飞起的稀有品牌，上千元一只也是正常的。
用WD40试了一下，似乎并没有明显改善，那就直接更换算了，刚好手里还有同型号的切换开关。

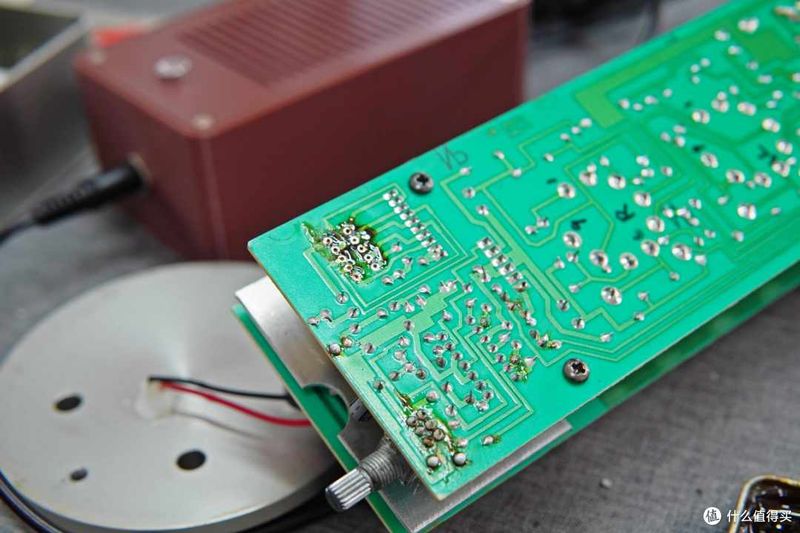

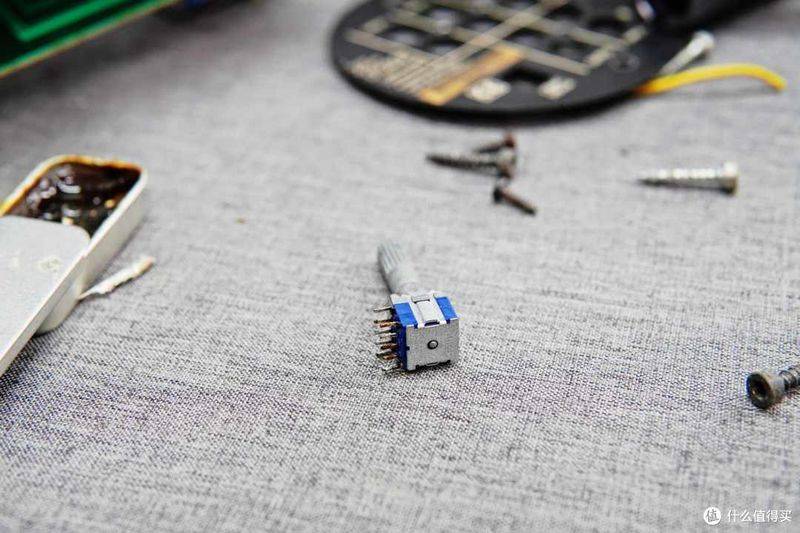

这就是拆下来的切换开关，原装日本ALPS出品，市场价一般10块钱一个，另外电位器也是ALPS出品，因为手里没有同型号电位器，而且用WD40喷几下后似乎没有杂音了，那这次就暂时放过它吧。

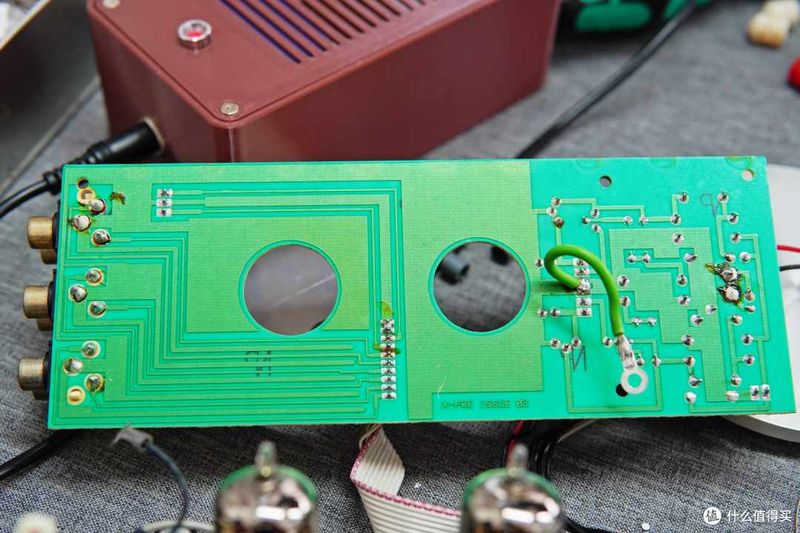

再来看看PCB的设计，说实话，非常简单，非常简陋，单面PCB，完全配不上这款前级的售价。
所有的电子元件全是最普通的工业品，没有什么音频专用，没有什么J用级别，玩音响的发烧友没最瞧不上的瓷片电容和最普通的电解电容，此外，这里用了一块MC33079P低噪声四路运算放大器，这块放大器由安森美半导体生产，PDIP-14封装，专为高质量音频和数据信号处理应用设计。

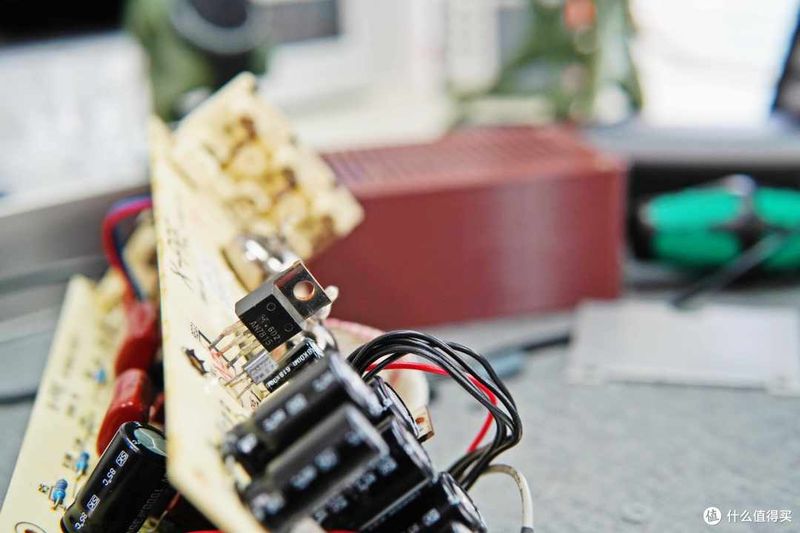

在以往的电子管电路中，由于电子管的屏压一般超过100V，所以都会使用高压变压器进行供电，但是为了兼顾安全性和使用寿命，音乐传真特地采用了低屏压工作模式，通过机内倍压整流与晶体管稳压电路升压生成约±28–30V的电压，给6DJ8进行供电，因为6DJ8在50V以下也可线性导通，而网上的很多魔改版则多采用胆整流+MOS管稳压电路。

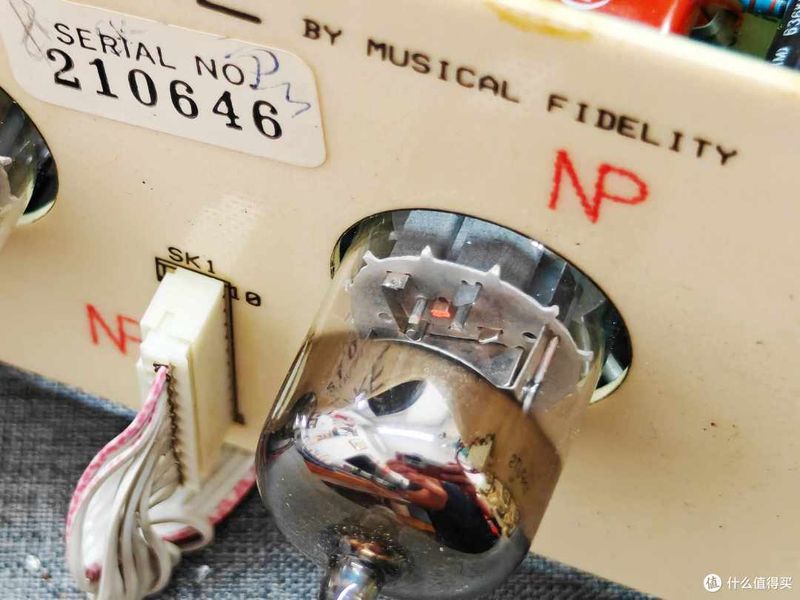

看看电子管灯丝点亮的样子，电子管中间那个小红点就是灯丝，电子管是利用热电子发射和电场控制原理工作，通过真空环境下的电子流动实现信号放大或整流，灯丝通电发热，把阴极加热到高温，电子获得足够能量从金属表面“蒸发”出来。这就像烧开水产生蒸汽，只不过产生的是电子流，电子从阴极飞向阳极，形成电流，三极管在中间加了个栅极，像水龙头阀门一样控制电子流量，栅极电压的微小变化，能引起阳极电流的大幅波动，从而把微弱信号放大几十至上百倍，二极管则利用单向导电性进行整流。

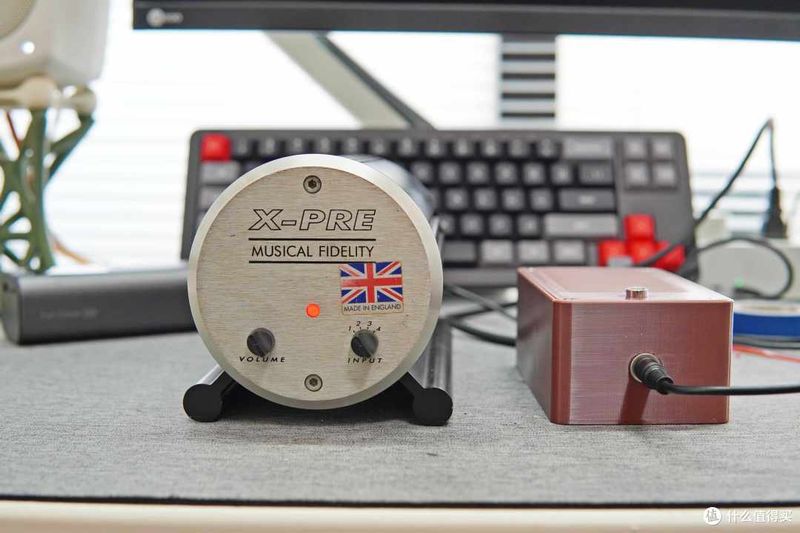

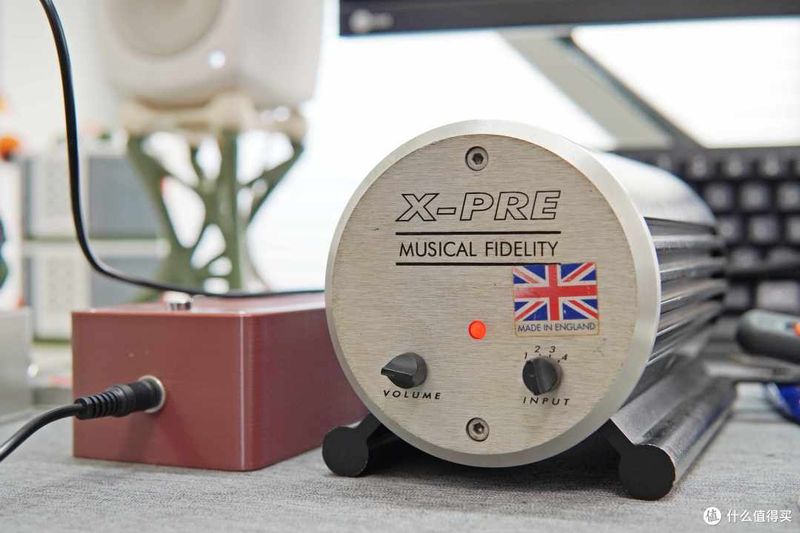

最后装机复原，又能愉快的工作了。音乐传真的X系列，最开始诞生于1990年代中期，但是目前依然还有X系列复兴款在售，因为从2020年之后，品牌重新又启用了这个系列，至于X-PRE，应该是诞生于1996年，属于X系列里的早期成员，我这台能够一直使用至今，也是实属不易，所以这次特地维修整备了一下，相信还能继续发光发热（电子管工作状态下是正儿八经的发光发热）。

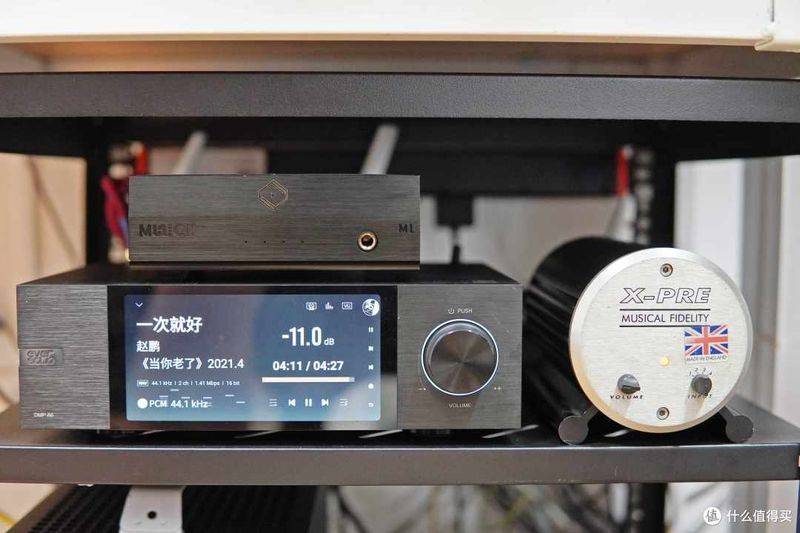

这是我目前在用的音频设备，音源是艾索洛DMP-A6和仙籁M1，艾索洛DMP-A6是一台数播解码一体机，仙籁M1则是一台流媒体播放器，这两款音源，在搭配音乐传真X-PRE电子管前级之后，相当于是增加一点相对悦耳的失真，整体听感会更加柔和圆润一些，这也是很多人喜欢玩电子管的原因吧。

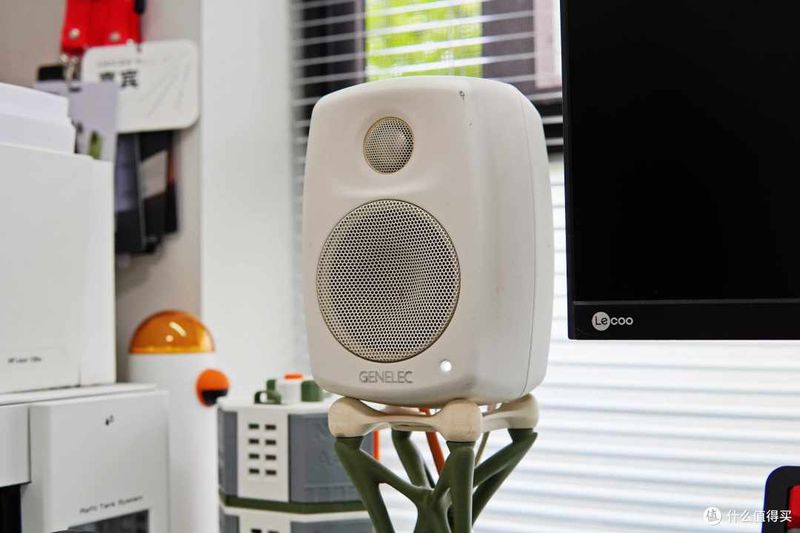

音箱则是真力G1，没啥好说的，比较有知名度的一对小箱子吧，严格来说这对箱子不算纯粹的监听箱，调音平直、高冷但不生硬，很适合作为书房的近场听音。
好了，以上就是我维修整备音乐传真X-PRE电子管前级的过程，我更新的这个专栏，主要是介绍一些我平日里维修数码产品和小家电的一些过程，也算是留下一些文字资料以备网友们搜索查询吧，现在很多人都会用视频的方式去记录，但是我个人觉得，维修的时候如果真的是需要对照资料，其实图文比视频更方便，所以这个专栏会一直更新下去。
