发光二极管 （LED） 是高效的半导体，通过电致发光的过程产生光。它们比白炽灯或荧光灯更小、更耐用且更可靠。LED 广泛应用于照明、显示器和专业领域，具有高性能和节能的特点。本文提供有关 LED 的工作原理、特性、寿命和高级类型的信息。
LED概述

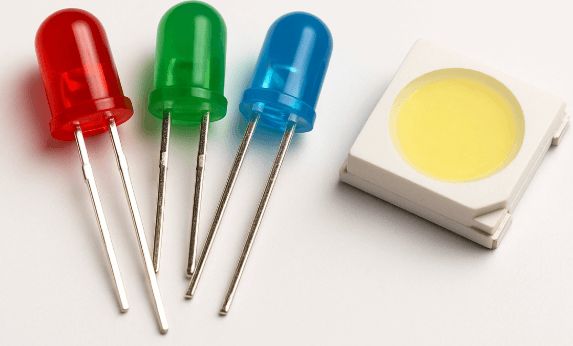

发光二极管 （LED） 是一种半导体器件，当电流正向流过它时会产生光。与通过加热灯丝发光的白炽灯泡或依赖气体激发的荧光灯不同，LED 通过电致发光发挥作用，电致发光是电子与半导体内部空穴重新结合时光子的直接发射。这一过程使它们比旧技术更加高效和可靠。LED 因其紧凑的设计、较长的使用寿命、抗冲击和振动的耐用性以及最小的功耗而脱颖而出。
半导体中的发光

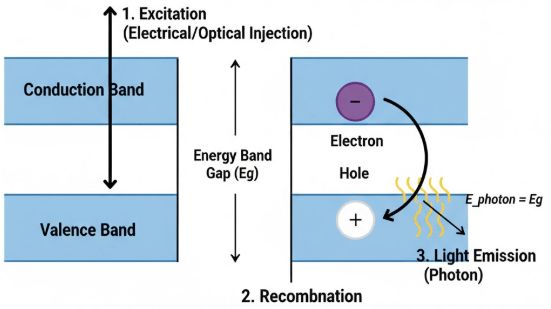

这张
解释了半导体中的发光过程，这是 LED 背后的工作原理。当半导体被电流或光注入激发时，电子从价带移动到导带，从而在电子和空穴之间形成分离。这种能量差称为带隙 （Eg）。
一旦被激发，导带中的电子最终会与价带中的空穴重新结合。在这个复合过程中，损失的能量以光子的形式释放。发射光子的能量与材料的带隙完全对应，这意味着光的波长（或颜色）取决于半导体的带隙。
LED电气特性 LED颜色正向电压 （Vf）正向电流 （mA）笔记
红色
1.6 – 2.0 伏
5 – 20 毫安
最低的 Vf，高效
绿色
2.0 – 2.4 伏
5 – 20 毫安
稍高的 Vf
蓝色
2.8 – 3.3 伏
5 – 20 毫安
需要更高的电压
白色
2.8 – 3.5 伏
10 – 30 毫安
采用蓝色 LED + 荧光粉涂层制成
LED发光输出及光效 光源功效（流明每瓦）笔记
白炽灯泡
\~10–15 流明/瓦
大部分能量以热量的形式损失
卤素灯
\~15–25 流明/瓦
比白炽灯略好
荧光灯管
\~50–100 流明/瓦
需要镇流器，含有汞
紧凑型荧光灯 （CFL）
\~60–90 流明/瓦
小型，正在逐步淘汰
现代 LED
120–200 流明/瓦
可用于消费类照明
高端 LED 原型
250–300+ 流明/瓦
经过实验室测试，显示未来潜力
LED色彩和渲染质量 相关色温 （CCT）
• 暖白 （2700K–3500K）：产生淡黄色光芒，最适合客厅、餐厅和舒适的室内环境。
• 中性白 （4000K–4500K）：平衡舒适，常用于办公室、教室和零售空间。
• 冷白光 （5000K–6500K）：清晰、蓝色的日光般的光，非常适合户外照明、车间和任务繁重的环境。
显色指数 （CRI）
• 显色指数 ≥ 80：适用于家庭和商业照明。
• CRI ≥ 90：需要精确色彩判断的领域，例如艺术工作室、医疗机构和高端零售。
LED 寿命和流明维护 L70 标准
LED 寿命由 L70 标准衡量。该值表示 LED 的光输出降至其原始亮度的 70% 之前的工作小时数。此时，LED 仍然正常工作，但不再提供其预期的照明质量。L70 确保以一致的方式比较不同制造商的 LED 性能。
LED 寿命
• 消费类 LED：使用时间为 25,000 – 50,000 小时。
• 工业 LED：50,000 – 100,000+ 小时，专为更恶劣的条件和更高的占空比而设计。
LED热管理 结温 （Tj）
结温是LED芯片内部产生光的点的内部温度。制造商规定的安全工作范围低于 125 °C。 如果超过此值，LED 的亮度、效率和寿命都会降低。保持较低的 Tj 可确保 LED 能够满足其额定性能。
结到环境热路径
LED 内部产生的热量必须从结点传播到周围的空气中。这条路径称为结点到环境路径。设计人员使用热阻 （RθJA）（以 °C/W 表示）来测量其有效性。较低的热阻意味着热量传递效率更高，使 LED 保持凉爽和稳定。
冷却方式
• 散热器 - 铝制翅片吸收热量并将其散发给 LED。
• 热通孔 - PCB 上的小电镀孔将热量从 LED 焊盘传导到铜层。
• 金属芯 PCB （MCPCB） - 这些板用于大功率 LED，具有可有效传递热量的金属底座。
• 主动冷却 - 风扇或液体冷却系统用于要求苛刻的环境，例如投影仪、体育场照明或工业固定装置。
LED驱动方式 恒流驱动器
恒流驱动器即使在电源电压波动时也能保持 LED 电流稳定。这是为 LED 供电的最可靠方式，因为它可以防止热失控并保持一致的光输出。高质量驱动器通常包括针对短路、浪涌和过热条件的保护。

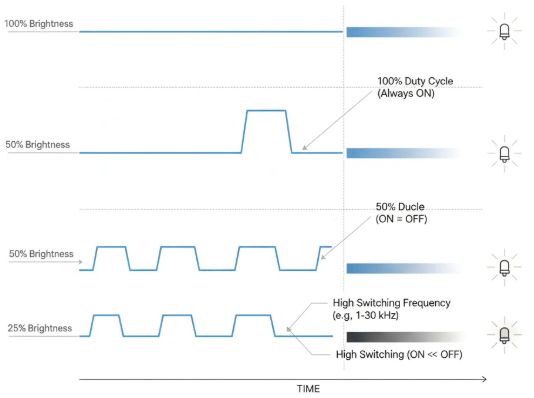

PWM调光
脉宽调制 （PWM） 通过以非常高的速度打开和关闭 LED 来控制亮度。通过调整占空比（导通时间与关断时间的比率），感知亮度变化平滑。由于开关频率高于人眼的检测范围，因此光线显得稳定。低频 PWM 设计不当的系统会导致可见的闪烁，从而导致眼睛疲劳或相机伪影。

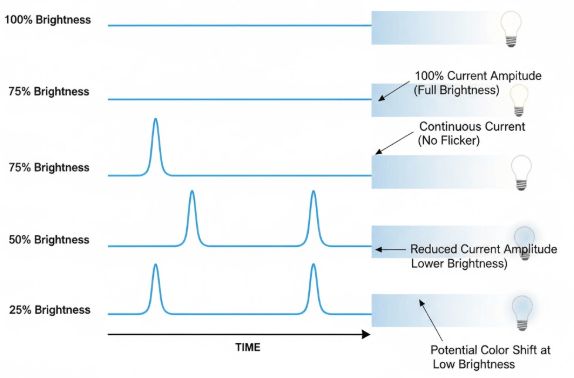

模拟调光
在模拟调光中，通过改变流过 LED 的电流幅度来调节亮度。这种方法可以避免闪烁问题，但可能会稍微改变 LED 的颜色，尤其是在非常低的亮度水平下。在高级系统中，模拟调光通常与PWM相结合，以实现平滑的色彩控制和精确的亮度调节。
LED封装和光学器件 表面贴装器件 （SMD） LED
SMD LED 是现代照明中最常用的类型。它们直接安装在 PCB 上，并具有标准尺寸，例如 2835 和 5050。SMD LED 具有良好的效率和灵活性，最适合 LED 灯条、家用灯泡和面板灯。其紧凑的尺寸可以轻松集成到轻薄的固定装置中。
板载芯片 （COB） LED
COB 封装将多个 LED 芯片直接安装在单个基板上，从而形成密集的光源。与单个 SMD 相比，这种设计可提供更高的亮度、更平滑的光输出并减少眩光。COB LED 用于需要强定向照明的聚光灯、筒灯和大功率灯。
芯片级封装 （CSP） LED
CSP 技术消除了笨重的封装，将 LED 缩小到几乎与半导体芯片本身相同的尺寸。这允许更小、更高效和热稳定的设计。CSP LED 广泛应用于需要紧凑性和耐用性的汽车前灯、智能手机背光和显示面板。
光学和光束控制
LED 封装发出的生光并不总是适合直接使用。为了塑造和引导光线，设计师使用透镜等光学元件来聚焦或传播光线。用于重定向和控制光束角度的反射器。用于柔和、均匀照明的扩散器。
专用 LED 类型 紫外线 LED
发射紫外线，用于灭菌、粘合剂固化和假冒检测。安全、紧凑的汞紫外灯替代品。
红外 LED
为遥控器、夜视和生物识别系统产生不可见的红外光。高效，广泛应用于电子和安全领域。
OLED
薄而柔性的有机 LED 用于智能手机、电视和可穿戴设备。提供鲜艳的色彩和对比度，但使用寿命较短。
微型 LED
下一代显示器提供比 OLED 更亮、更高效、更持久的性能。最适合 AR/VR、电视和智能手表。
激光二极管
产生相干高强度光束的半导体器件。用于光纤、扫描仪、医疗工具和激光笔。
结论
LED 已发展成为用于照明、显示器和先进技术的多功能组件。它们的效率、耐用性和可控性使其有别于旧光源。UV、IR、OLED 和 micro-LED 等特殊形式进一步扩大了它们的作用。随着不断改进，LED 仍然是可持续和高性能照明系统未来的核心。
常见问题 第一季度。LED 由什么材料制成？
LED 由砷化镓 （GaAs）、磷化镓 （GaP） 和氮化镓 （GaN） 等半导体制成。
第二季度。为什么 LED 需要电阻器？
电阻器限制电流并保护 LED 免于烧坏。
第三季度。白光LED是如何制造的？
白光 LED 使用带有黄色荧光粉涂层的蓝色 LED 芯片来产生白光。
第四季度。为什么 LED 会随着时间的推移而变色？
LED 会因热量和材料降解以及荧光粉降解而变色。
第五季度。LED可以在极端环境下工作吗？
是的。通过正确的设计，LED 可以在非常冷、热、潮湿或多尘的条件下运行。
第 6 季度。如何测试 LED 寿命？
LED 经过热、湿度和电应力测试，以估计使用寿命。
