经常出门通勤、长途出行的朋友，几乎都坐过高铁。相信绝大多数人心里一直藏着两个百思不得其解的疑问：高铁自身不携带大容量燃油、大型储能电池，一路疾驰的电力到底从哪里输送过来？其次，高铁最高时速能跑到350公里，车顶受电弓全程紧贴上方高压电线高速滑动摩擦，长年累月运行，导线为什么不会被磨断、磨穿？
作为常年深耕数码出行、轨道交通电子设备科普的博主，我专门查阅了国铁官方供电系统技术资料、弓网耐磨材料实验室实测数据，结合高铁车载电控、高压变电设备等数码电气硬件拆解内容，把整套供电流程、抗磨损黑科技一次性讲透彻。全文数据全部来自2026年铁路电气化行业公开检测报告，通俗拆解复杂电气结构，不堆砌晦涩专业术语，看完建议收藏，出门坐高铁再也不用一知半解。
一、完整供电链路拆解：从国家电网到高铁车厢，电能层层转换

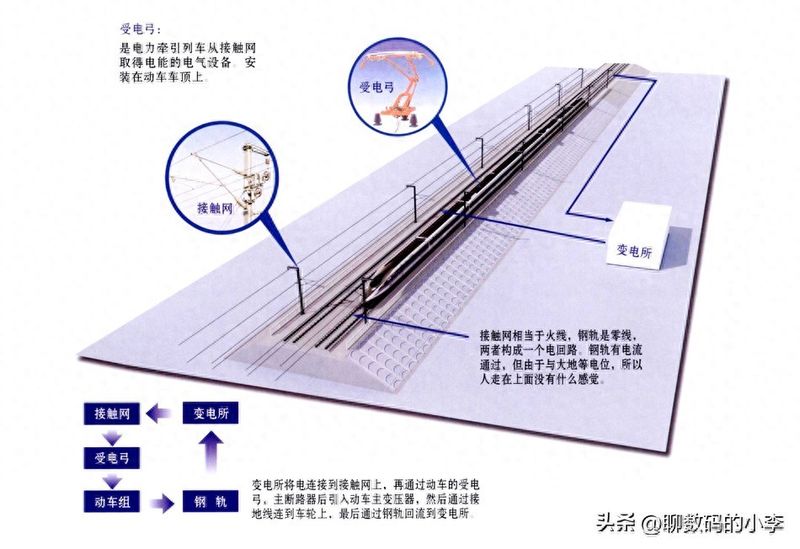

很多人误以为高铁是自带大型电池储能行驶，其实动车组本身没有长续航储能装置，全程依靠沿线架空高压电网持续供电，整套供电系统分为国家公用电网、牵引变电所、架空接触网、车顶受电弓、车载变流电控系统五大核心环节，每一段都有专属电气数码设备完成电压、电流转换，逻辑和我们日常手机快充、户外大功率储能电源原理相通。
1、源头：公共电网输送基础高压电能
我们家里照明、手机充电用的是220V三相交流电，发电厂发出的电能，通过220kV、110kV超高压输电线输送至铁路沿线专属牵引变电所。高铁属于大功率用电设备，单组动车组全速行驶一小时耗电量接近上万度，普通居民配电网络无法承载这么大负荷，因此铁路单独划分专属供电回路，相当于给高铁搭建一条“专属充电总线”。
2、中转站：牵引变电所，电能的“大功率快充适配器”
沿线每隔40至60公里就会修建一座牵引变电所，它的核心作用和手机快充充电器完全一致：电压转换。电网送来的三相高压电，经过内部变压器、整流电控设备，转换成高铁专用27.5kV单相工频交流电，再输送到轨道上方的接触网线。
变电所内部搭载全套远程监控SCADA数码控制系统，工作人员在调度中心就能实时查看整条线路电压、电流负荷，一旦线路出现短路、漏电故障，毫秒级自动断电保护，和数码产品电源芯片过压、过流保护逻辑一模一样。同时全线划分多个独立供电分区，某一段线路检修、故障时，相邻变电所可以临时跨段供电，不会全线停运。
3、动力传输干线：轨道上方27.5kV高压接触网
沿着整条高铁线路架设的金属导线，就是大家肉眼可见的头顶高压线，行业称为接触网。整套线路由承重承力索、下方接触导线、支撑立柱、定位调节配件组成，真正和高铁受电弓接触摩擦的是下方一根铜合金导线，持续承载27.5千伏高压电，相当于整条高铁线路的“充电线缆”。
整套接触网全程采用恒张力架设工艺，无论隧道、桥梁、露天路段，导线始终保持均匀紧绷状态，不会出现松弛下垂、剧烈晃动，保障高速行驶过程中受电弓持续稳定贴合取电，避免出现断电、电火花拉弧损伤电气硬件 。
4、取电终端：车顶受电弓，高铁专属“导电充电头”
高铁车顶伸缩式的金属支架就是受电弓，相当于我们插在插座上的充电插头。行驶过程中气缸驱动受电弓升起，顶部碳滑板牢牢贴合接触网线，将高压电流导入车厢底部电气舱。
整套受电弓搭载精密压力调节弹簧电控系统，自动控制碳滑板和导线之间的贴合力度，速度越快，支撑压力会轻微自适应上调，杜绝高速行驶时两者脱离、断电，这套自适应压力调节电控，和数码产品快充自适应功率调节属于同类智能控制思路。
5、车载电控系统：高压电二次转换，兼顾驱动与车内用电
高压电流进入车体后，会进入车厢底部的牵引变压器、整流逆变器成套数码设备，完成多级电压转换：
1、第一步降压：把27.5kV高压交流电转换成中压交流电；
2、第二步交直流转换：整流成直流电供给牵引电机，驱动车轮运转；
3、第三步民用电压转换：单独分出支路，转换成220V 50Hz标准家用交流电，供给车厢照明、空调、乘客充电插座、车载显示屏等设备，我们在车上给手机、平板充电，电能全部来自这套车载变流系统。
二、核心疑问解答：时速350公里持续摩擦，高压导线为何不会磨断？
整套弓网摩擦系统能长期稳定运行，核心依靠四大材料、结构、智能设计协同优化，每一项技术都借鉴了数码耐磨配件、导电耗材的研发思路，主次损耗分层设计，从根源保护昂贵的接触网主线。
1、损耗分层设计：软质碳滑板主动承担全部磨损，保护金属导线
这是最关键的底层逻辑，和我们手机充电头插头、数据线耐磨设计思路高度相似：主动损耗件成本低、方便更换，核心传输主线做到极低损耗。
- 接触网主线：采用铜铬锆高强度合金材料，抗拉强度超500MPa，导电性能优异、质地坚硬，单段导线使用寿命可达十年以上，全线更换成本极高、施工复杂；
- 受电弓接触面：石墨浸金属碳滑板，导电同时自带固体自润滑属性，质地远软于铜合金导线。高速摩擦过程中，磨损几乎全部集中在碳滑板上，导线几乎不会产生损耗。
碳滑板属于低成本易损耗配件，动车所日常检修时，磨损达到阈值直接更换单块滑板即可，十几分钟就能完成维护，不用对整条高空接触网大规模施工，完美平衡使用成本与耐用性。
2、之字形布线结构，分散摩擦点位，避免单点持续磨损
如果接触网导线笔直铺设，受电弓碳滑板会始终在导线同一个位置持续摩擦，短期就会磨出凹槽、损伤线材。工程师给出的解决方案是之字形往复布线：每一组支撑立柱，都会把导线向轨道左右交替偏移，整条线路呈连续Z字走向。
高铁向前飞驰时，碳滑板会在导线横向范围内左右均匀滑动，摩擦区域分散在导线整条宽度上，不会定点持续打磨，导线磨损速度直接降低60%以上，同时碳滑板整体损耗也更加均匀，延长更换周期。
3、高端合金线材升级，兼顾高强度、耐磨、导电三重属性
早年普通铁路使用铜镁、铜锡导线，面对350公里高速工况磨损较快，国内轨道交通材料实验室联合新材料企业，自研量产铜铬锆合金接触导线，属于国家级轨道交通新材料技术。
对比传统线材三大提升：导电率提升20%、耐高温软化性能大幅增强、耐磨抗拉强度提升40%，即便长期高速摩擦、电火花瞬时高温灼烧，也不容易出现开裂、断裂，适配国内全部350km/h标准高铁线路，目前已经实现全线国产化替代，不用依赖海外进口线材 。
4、自适应压力电控+恒张力架设，降低摩擦冲击损耗
两套机械电控设计同步减少硬性磨损：
第一，接触网全线恒张力架设，导线始终保持稳定拉力，高速通过隧道、大风天气不会剧烈抖动，碳滑板和导线不会产生剧烈撞击式摩擦；
第二，受电弓内置智能压力调节气缸电控芯片，车速200km/h以下维持标准贴合压力，车速提升至300-350km/h自动小幅增加压力，保证贴合稳定的同时，不会过度压紧加剧摩擦损耗，智能动态平衡取电稳定性和耐磨寿命。
除此之外，高铁运维班组会定期全线巡检，使用高清摄像检测设备、电阻检测仪扫描导线磨损厚度，提前预判老化路段，及时局部维修更换，杜绝线材磨损断裂隐患，属于常态化数字化维护手段。
三、大众最容易误解的4个高铁供电误区，一次理清不踩认知偏差
误区1：高铁车顶只有一根高压线，电流没有回路无法导电
很多人疑惑，只有一根接触网线输送高压电，电流怎么形成完整回路？完整回流路径藏在铁轨内部。高压电流经过车载电机消耗后，会通过车轮钢轨回流至牵引变电所，钢轨相当于供电负极，整套“接触网-高铁-钢轨”构成完整闭合电路，和数码设备正负极供电回路原理一致。
误区2：碳滑板磨损速度快，几天就要更换
日常250公里时速动车组，碳滑板单次使用寿命可达数千公里，动车段常规检修周期内才需要更换；350公里高速车型磨损略快，但也能维持上千公里续航，属于低频维护配件，不用频繁更换。
误区3：下雨、暴雪天气接触网漏电，乘坐高铁有触电风险
整套接触网、受电弓全部搭载绝缘陶瓷隔离配件，雨水、积雪不会造成漏电；同时变电所配备漏电保护数码装置，一旦线路绝缘受损，会瞬间断电保护，车厢壳体完整接地，乘客全程不会接触高压电，雨雪天气运行安全性不受影响。
误区4：高铁断电后可以依靠车载电池长距离滑行
动车组内部仅配备低压备用蓄电池，只用于应急照明、信号通讯，无法驱动电机行驶。一旦接触网断电，列车只能依靠惯性缓慢滑行至就近车站，没有独立长途储能供电能力。
四、延伸科普：轨道交通供电和数码大功率设备通用的设计思路
深耕数码出行领域这么久，我发现高铁整套弓网供电耐磨设计，和现在大功率户外电源、电动车电池、快充线材的研发逻辑高度相通，普通数码产品也在借鉴这套分层损耗思路：
1、主次耗材分离：数据线插头易磨损，线材主线耐用，坏了只换插头；高铁碳滑板易损耗，接触网主线耐用，只换滑板；
2、自适应智能调压/调压力：快充根据设备功率自动调节电压，受电弓根据车速自动调节贴合压力；
3、高强度合金导电材料：手机快充铜线、电动车导电铜排，和高铁铜铬锆导线都追求高导电、耐磨双重特性；
4、多重电路保护：变电所过流、过压断电芯片，对应快充电源芯片短路、高温保护功能。
科技底层逻辑不分行业，轨道交通高端电气材料研发成果，很多也反向赋能民用数码导电、耐磨配件，实现技术双向互通。
五、理性看待轨道交通电气技术，拒绝片面刻板认知
不少网友刷短视频会看到两极化观点，一部分人觉得高铁供电结构简单，只是电线杆加电线；另一部分过度神化技术，认为国外线材工艺全面领先。客观来说，我国如今完整掌握牵引变电所电控系统、铜铬锆合金导线、智能自适应受电弓全套国产化技术，适配国内复杂多样的线路环境——高寒、高湿、多隧道、大风沿海线路，都有专属优化方案，整套弓网耐磨、供电稳定技术已经达到世界前列水平。
我们不用单纯纠结技术高低，只需要明白这套电气系统背后层层优化的耐磨、供电设计，也是无数新材料、电控工程师长期打磨的成果，和我们日常使用的手机、电动车一样，都是科技向善、服务大众出行的实用技术。
