电容式液位计原理

电容式液位计是一种通过电容的变化来判断液体高度的测量装置。

它的核心思想很简单：当传感器周围的介质从空气改变为液体时，介

电常数发生变化，进而影响电容值。通过对电容变化进行信号处理，

就能把液位的高度信息转换成电压、频率、数字量等形式的读数。这

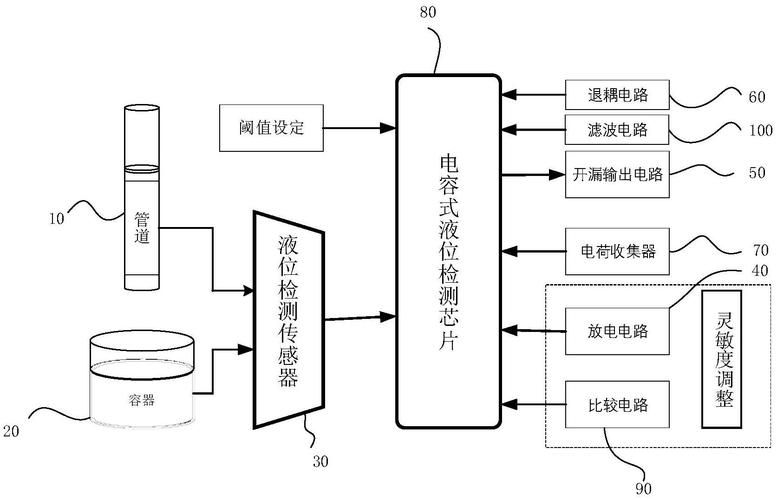

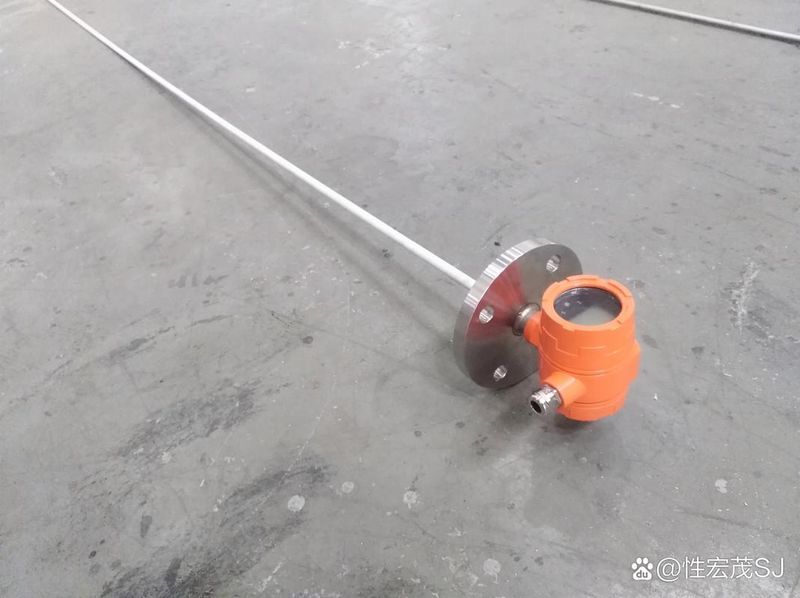

类传感器通常由探头、电缚屏蔽、绝缘材料和信号处理电路组成，工

作时既可以接触液体，也有不直接接触液体、通过外壳与液体耦合的

结构，因而具有一定的适应性和应用灵活性。

一、基本物理原理与量化思路

电容的基本表达式在最简单的平行板模型中是

ε0 εr

，其

ε0

是真空介电常数，

εr

是介质的相对介电常数，

是重叠面积，

是板间距离。对于液位计来说，传感器的周围介质并非只有一个均匀

的介质，而是在液位上方和下方往往存在不同的介质（液体与空气、

或多种液体混合物等），因此实际的等效电容取决于液位高度对传感

器周围介质分布的影响。通过简单的近似，可以把传感器的被测区域

看成两种介质共存：在液位以下或液位高的一端，传感器周围主要被

液体包围，电容对应的介电常数接近液体的

εr_liq

；在液位以上，周围

介质以空气为主，电容对应的介电常数接近空气的

εr_air

。若把液柱高

度用量纲

来表示，则等效电容随液位的变化可以用一个分段或分比

的模型来描述。

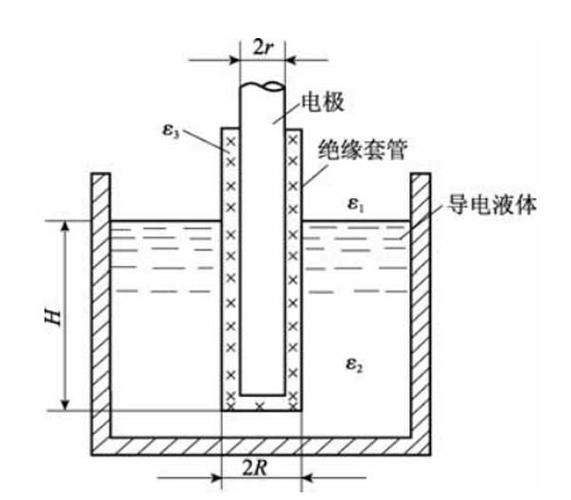

在实际的几何结构中，常见的近似有两种表达思路。第一种是把传

感器看作一个与外部环境共同形成的电容网络，记住液位的变化使得

有效容积

里的介质比例发生变化，从而改变总电容。第二种是把传

感器的导电体与周围环境视作一个长条形的耦合电容，液位高度改变

耦合面积或介质的分布，从而改变单位长度的电容，再通过叠加、积

分得到总电容。无论采用哪种思路，核心都指向一个结论：液位越高，
