空气流量传感器，作为测定发动机吸入空气流量的关键部件，其作用不可或缺。在电子控制汽油喷射系统中，它扮演着至关重要的角色。为了确保发动机在不同工况下都能获得最佳浓度的混合气，空气流量传感器必须精准地测量每一瞬间吸入的空气量，从而为ECU提供计算（控制）喷油量的核心依据。一旦空气流量传感器或相关线路发生故障，ECU将无法获取准确的进气量信号，进而无法正常调控喷油量，这可能导致混合气过浓或过稀，最终影响发动机的正常运转。
1. 分类
特点功能特性安装方法原理应用领域选择方法优点和缺点
流量传感器在多个领域发挥着至关重要的作用，其准确测量是经济领域内如环境监测、医疗卫生、安全防护以及贸易结算等应用的关键。为了确保流量传感器的准确测量，需要遵循一系列的编辑检定规程和流量仪表标准。流量传感器可按照不同的结构型式进行分类，如叶片（翼板）式、量芯式、热线式、热膜式和卡门涡旋式等。同时，根据其标准性质，流量传感器也可分为方法标准、基础标准和产品标准等几类。此外，中国标准级别也将流量传感器分为企业标准、地方标准、行业标准和国家标准四大类。
2) 按输入量分类：
流量传感器可细分为位移传感器、速度传感器、温度传感器、压力传感器等类型。
3) 按工作原理分类：
则包括应变式、电容式、电感式、压电式、热电式等多种原理。
4) 按物理现象分类：
流量传感器可分为结构型传感器和特性型传感器，前者侧重于物理结构，后者则关注特定物理现象。
5) 按能量关系分类：
能量转换型传感器和能量控制传感器，前者能将一种能量形式转换为另一种，后者则用于控制能量的转换。
6) 按输出信号分类：
流量传感器可进一步细分为模拟式传感器和数字式传感器，前者输出模拟信号，后者则以数字形式输出。
此外，流量传感器还具有体积小、重量轻、显示直观清晰的特点，同时具备高可靠性，不受外界电源影响，抗雷击能力强。在功能特性上，流量传感器可根据水流量大小设计挡板，减少水流阻力及系统压头损失，但需注意挡板长期受水流冲击可能产生的疲劳问题。该传感器常用于断流保护等场合，尤其适用于水环/地源热泵空调机组的水流量监控。其独特的挡板设计使得安装简便，承压能力强，且无需对挡片进行任何调整即可适用于不同管径。此外，压差开关能有效判断水管路问题，避免因水流量不足导致的换热器冻坏情况，同时也能保护因水过滤器堵塞导致的水流量下降。
7. 一次计量系统
这种安装方式指的是在整个供暖系统中，仅设置了一个计量系统。
8. 二次计量系统
与一次系统不同，它是在特定安装位置处进行的第二次计量。
3. 家庭用户中的单独供暖计量
随着分户计量的普及和供暖节能工程的推进，这种安装方法日益受到重视。
9. 垂直供暖的分配计量
专门用于垂直供暖系统中的供暖计量。
10.超声波流量计的基本原理及类型
超声波在流动的流体中传播时，会携带流体流速的信息。通过接收超声波，可以检测出流体的流速，进而换算成流量。根据检测方式的不同，超声波流量计可分为传播速度差法、多普勒法等多种类型。
此外，超声波流量计具有诸多优点，如非接触式测量、不改变流体流动状态、安装及检修不影响生产等，使其成为理想的大管径、大流量测量仪表。特别值得一提的是，多普勒法超声波流量计还可用于测量双相介质流量，如下水道及排污水等脏污流的测量。
在选择传感器时，还需考虑流体特性，如流体类型（液体、气体、蒸汽）、温度、压力和密度等参数。这些参数对于选择合适的传感器至关重要。
粘性液体由于粘性差异显著，其选型需特别考虑。例如，对于粘性大的液体，容积式流量传感器是合适的选择，而涡轮、浮子及涡街等流量传感器则可能不太适宜。此外，若流体具有腐蚀性、易结垢或脏污特性，应避免选用带有转动件或检测件的传感器，以免影响测量精度。同时，还需注意某些特殊流体参数对传感器工作的影响，如压缩性系数、比热及热传导系数、电导率以及声速等。
在流量测量中，单相与多相流的测量问题也需特别关注。单相流在工业中较为常见，而随着工业发展，多相流（如气固、气液、液固或气固液等）的流量测量问题也逐渐浮现。此外，流体流动的状态也是影响流量测量的重要因素，因为流量必须以流体流动为前提。
技术参数方面，总量和流量是流量测量的核心概念。总量多用于贸易核算，其准确度至关重要；而流量则多用于流程工业，是控制系统的重要信息源，其重复性更为关键。此外，连续量与开关量也是流量传感器输出的重要类型，分别适用于不同的控制需求。
在选择流量传感器时，还需综合考虑准确度、重复性等技术指标。准确度不仅取决于传感器本身，还与校验系统密切相关；而重复性则反映了传感器在环境条件介质参数不变时的测量一致性，是传感器本身的特征之一。在流程工业控制系统中，重复性往往比准确度更为重要。因此，在选择时务必谨慎权衡这些技术指标，以确保所选传感器能够满足实际需求。
量程比是指传感器在特定准确度范围内能够测量的最大流量与最小流量之比。对于差压式流量传感器，其本身可能具有较大的量程比，但受到二次仪表的限制，通常量程比仅为3：1。
使用压力损失流量传感器（不包括电磁和超声类型）时，由于其中包含检测件（例如孔板、涡轮等），以及强制改变流向的设计（如弯头、科氏力等），都会产生不可恢复的压力损失。这种损失会增加输送动力，从而影响正常运营，有时甚至会增加大量成本。在节能减排的大背景下，这一点值得高度重视。
此外，流量传感器的输出信号通常为标准的模拟信号，如0～10V或4～20mA等。然而，随着系统的发展，这些信号已逐渐难以满足通讯需求。为此，ROSEMOUNT等公司推出了HART协议以及RS232/RS485转换器等技术，以适应数字信号通讯的需求。值得注意的是，RS232的通讯距离限制在2KM以内，而RS485则可达10KM，大大扩展了通讯范围。
另外，响应时间也是流量传感器的一个重要指标。它反映了传感器输出信号随流量参数变化的反应速度。对于控制系统而言，响应时间越短越好；而对于脉动流的情况，则希望输出响应能够相对缓慢一些。
最后，传感器的综合性能指标是相互关联并相互制约的。例如，在一定的样本条件下，压力、温度和口径等指标可能无法同时达到极限值。因此，在选择流量传感器时，需要综合考虑这些指标以满足实际需求。
11.分类
流量传感器可以根据不同的分类方式进行划分。其中，按照测量原理来分类，常见的有差压式、电磁式、超声式等。此外，还可以根据其应用场合、输出信号类型以及综合性能指标等进行进一步细分。这些分类方式有助于我们更清晰地了解各类流量传感器的特点和应用范围。
差压式流量传感器，其测量原理基于流体通过管道时产生的差压。这种传感器结构简单，广泛应用于各种工业领域。然而，由于其量程比受到二次仪表的限制，通常仅为3：1，因此在某些高精度测量场合可能不太适用。
电磁式流量传感器则利用法拉第电磁感应定律进行测量。其优点包括测量范围宽、响应速度快等，特别适用于导电液体和浆体的流量测量。但需要注意的是，电磁式流量传感器可能会受到磁场干扰的影响，因此在使用时需要采取相应的防护措施。
超声式流量传感器则通过测量流体中超声波的传播时间或速度来进行流量计算。这种传感器具有非接触式测量的特点，适用于各种复杂流体和恶劣环境下的流量测量。然而，其安装和维护成本相对较高，因此在选择时需要综合考虑其性能和成本因素。
此外，流量传感器还可以根据其输出信号类型进行分类，如模拟信号输出和数字信号输出等。不同类型的传感器具有不同的应用特点和优势，我们可以根据实际需求选择适合的传感器类型以满足应用需求。同时，在选择流量传感器时，还需要综合考虑其综合性能指标以及实际使用环境等因素以确保选择的传感器能够满足实际需求并具有较高的性价比优势。
1、水流量传感器
水流量传感器，作为热水器进水端的测量关键部件，其核心构造包括铜阀体、水流转子组件、稳流组件以及霍尔元件。当水流经过转子组件时，磁性转子会随之转动，且转速与流量呈线性关系。霍尔元件则负责捕捉这一变化，并输出相应的脉冲信号至控制器。控制器根据信号判断流量大小，进而调节比例阀的电流，实现对燃气气量的精准控制，有效防止热水器在使用中的温差问题。相较于传统的压差式水气联动阀和翻板式水阀，水流量传感器不仅启动水压更低，更灵敏可靠，而且动作迅速、寿命长，深受用户好评。
2、插入式流量传感器
插入式流量传感器的工作原理基于法拉第电磁感应定律。在电磁流量传感器中，测量管内的导电介质起着法拉第试验中导电金属杆的作用，而上下两端的电磁线圈则产生恒定磁场。当导电介质流过时，会感应出电压，这一变化由管道内部的两个电极进行测量。此外，测量管道通过不导电的内衬（如橡胶、特氟隆等）与流体和测量电极实现电磁隔离，确保测量的准确性。

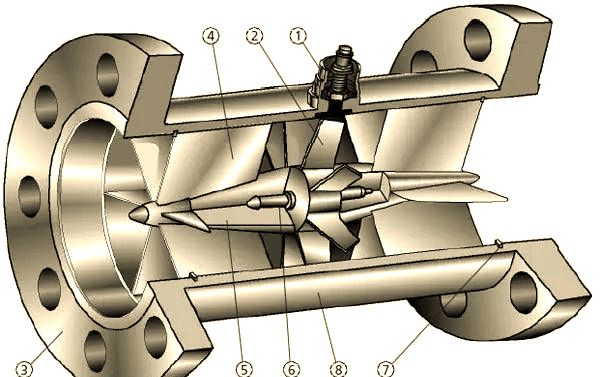

12.类型
叶片式空气流量传感器
叶片式空气流量传感器，广泛应用于传统的波许L型汽油喷射系统及一些中档车型中。其结构包含空气流量计和电位计两部分。在进气通道内，有一个可绕轴摆动的旋转翼片（即测量片），它受到卷簧的作用力，能够根据进气量的大小进行偏转。当发动机工作时，进气气流推动测量片开启，其开启角度与进气量的大小成比例。电位计则将这一变化转换为电阻值的变化，通过ECU进行测量和处理。此外，该传感器内还设有电动汽油泵开关和进气温度传感器，分别用于控制汽油泵的开关和为进气量提供温度补偿。
叶片式空气流量传感器通常配备7个端子，如图5所示，包括39、36、6、9、8、7和27。然而，在某些设计中，为了简化结构，可能会取消电位计内部的电动汽油泵控制触点开关，从而减少到5个端子。图6展示了日产和丰田车型中叶片式空气流量传感器导线连接器的端子“标记”，这些标记通常印在连接器的护套上，以便于识别和连接。

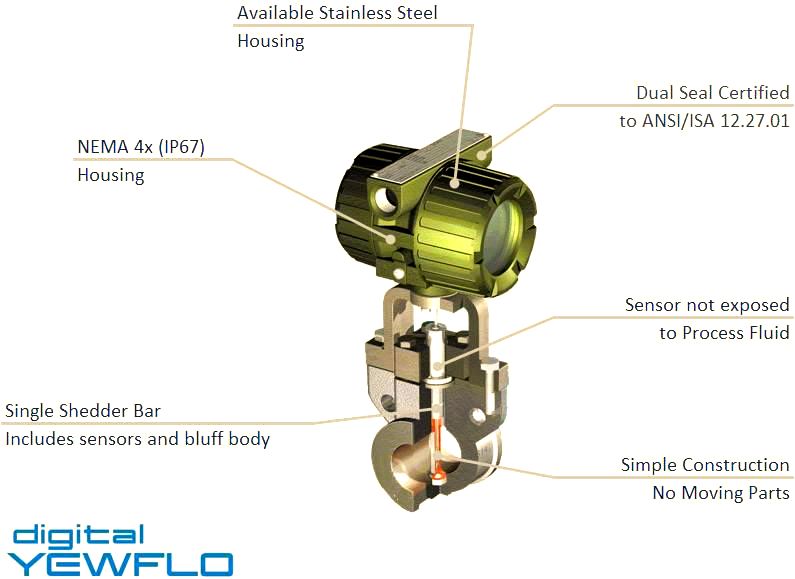

接下来介绍涡街式流量传感器。这种传感器主要用于工业管道中多种介质的流量测量，如气体、液体和蒸气等。其优点包括压力损失小、量程范围广、精度高，并且在测量工况体积流量时受流体密度、压力、温度和粘度等参数的影响较小。涡街流量传感器采用压电应力式传感器，具有出色的可靠性，能在-20℃至+250℃的工作温度范围内稳定工作。它提供模拟标准信号和数字脉冲信号输出，便于与计算机等数字系统相连接，是一种先进且理想的测量仪器。
涡街流量传感器的工作原理基于卡门涡街理论。在流体中设置三角柱型旋涡发生体后，会从其两侧交替产生规则的旋涡，即卡门旋涡。通过一系列公式推导，可以得出流量传感器的输出频率仅与旋涡发生体及管道的形状尺寸相关。
另外，还有卡门涡旋式空气流量传感器。其结构包括在进气管道中设置的流线型或三角形涡流发生器。当空气流经此发生器时，会在其后部形成一系列规则的卡门涡流。这种传感器利用这一现象来测量进气量，具有结构简单、响应迅速的特点。
测量单位时间内旋涡数量的方法主要有两种：反光镜检出式和超声波检出式。图12展示了反光镜检出式卡门涡旋流量传感器，其内部配备了一只发光二极管和一只光敏三极管。发光二极管发出的光线经反光镜反射至光敏三极管，使其导通。反光镜则固定在金属簧片上，进气气流的旋涡会使金属簧片产生振动，进而带动反光镜以相同频率振动。这种振动导致光敏三极管的导通与截止频率与单位时间内产生的旋涡数量一致。ECU根据这一频率即可推算出进气量。值得注意的是，凌志LS400小轿车便采用了这种卡门涡旋式空气流量传感器。
图13则描绘了超声波检出式卡门涡旋式空气流量传感器的工作原理。该传感器在后半部两侧设有超声波发射器和接收器。发动机工作时，超声波发射器会持续向接收器发送固定频率的超声波。当这些超声波穿越进气气流到达接收器时，气流中的旋涡会改变超声波的相位。ECU通过测量接收器检测到的相位变化频率，可以计算出单位时间内产生的旋涡数量，从而进一步求得空气流速和流量，为后续的基准空气量和点火提前角控制提供依据。
热线式空气流量传感器由感知空气流量的白金热线、温度补偿电阻、控制线路板以及壳体等元件构成。根据热线的安装位置，该传感器可分为主流测量和旁通测量两种结构。主流测量方式的热线式空气流量传感器，其取样管置于主空气通道中央，热线支承环内布置有阻值随温度变化的白金丝，同时配备温度补偿电阻和精密电阻，形成惠斯顿电桥电路。当空气质量流量变化时，混合集成电路会相应调整热线电流，从而使得热线电流成为空气质量流量的单一函数。
13.应用
在呼吸机领域，热线式空气流量传感器已有着近30年的应用历史，且在中高档呼吸机中得到了广泛采用。它作为呼吸机气路系统的核心部件，负责将吸入和呼出的气体流量转化为电信号，进而供给信号处理电路进行检测和显示。这些检测数据不仅用于显示吸入和呼出的潮气量、分钟通气量以及流速，还对呼吸机的控制、报警等关键功能产生直接影响。
例如，流量传感器会将实际测量值与面板设置值进行比较，利用二者之间的差异来控制伺服阀门，从而调节吸入和呼出气体流量。此外，安装在吸气系统前端的空气和氧气流量传感器所生成的信号，能够协助微处理器对阀门进行精确控制，确保病人获得所需的氧浓度。同时，流速和流量的检测值还直接影响呼气与吸气时相的切换、分钟通气量的上下限报警、流量触发灵敏度以及气流实时波形和P-V-环的监测显示等。因此，流量传感器的性能对呼吸机参数的准确性和可靠性至关重要。
14.技术革新
当前，全球传感器市场正在经历快速的创新与增长。专家预测，传感器领域的主要技术将在现有基础上持续演进，各国将争相推动新一代传感器的研发与产业化。这将引发激烈的竞争，并催生无线传感器、光纤传感器、智能传感器和金属氧化传感器等新型传感器的涌现与市场份额的扩大。
15.发展前景
传感器市场持续繁荣，2008年全球市场容量已达506亿美元，预计2010年将突破600亿美元。东欧、亚太区和加拿大成为传感器市场增长的新兴力量，而美国、德国、日本依旧占据领先地位。在各领域传感器中，汽车市场依旧保持快速增长，过程控制市场紧随其后，通讯市场也展现出广阔前景。
目前，压力传感器、温度传感器、流量传感器、水平传感器等已趋于成熟，市场规模可观。其中，流量传感器、压力传感器、温度传感器分别占据重要地位，市场规模占比达到21%、19%和14%。随着无线传感器、MEMS传感器、生物传感器等新兴技术的发展，传感器市场将迎来更多增长机遇。
在选择流量传感器时，用户应根据实际需求确定标准。若需专业数据和结果，可参考国家标准；若为简易分析，企业标准即可满足。购买时务必谨慎，选择质量可靠、性能稳定的传感器，以确保测量结果的准确性。同时，应注意新技术并非决定产品优劣的唯一因素，成熟的技术和稳定的性能才是关键。
在众多经济领域中，流量的准确测量显得愈发重要。传感器作为流体流量的测量工具，其作用日益凸显。通过将流体流量转换为可用输出信号，传感器简化了操作流程。不同类型的流量传感器适用于不同物体和测量需求，其区分主要依据测量介质和测量方式。
流量传感器在工业领域有着广泛的应用，它们能够测量气体、液体和蒸汽等多种介质的流量。其中，涡街流量传感器和超声波流量传感器是两种通用的流量传感器。涡街流量传感器通过感受流体振动产生的涡街效应来测量流量，而超声波流量传感器则利用超声波技术进行非接触式测量。这两种传感器都有各自的优点和适用范围，选择时需要根据具体的应用场景和需求进行考虑。
此外，流量传感器的选择还受到多个因素的影响，包括传感器技术参数、流体特性、流动状态、安装环境以及经济性等。在实际应用中，正确选择流量传感器是一项复杂的任务，需要综合考虑这些因素。尽管如此，随着传感器技术的不断发展，我们有理由相信，未来会出现更多性能更优、适用性更强的流量传感器，为工业领域的流量测量提供更加可靠和高效的解决方案。
1、流量传感器的优势
（1）流量传感器特别适用于测量工业中的导电液体或浆液。
（2）其最大的优点之一是无压力损失，确保流体在测量过程中不受额外负担。
（3）测量范围广泛，电磁流量变送器的口径灵活多变，从2.5mm到2.6m不等，满足不同需求。
（4）流量传感器在测量时，直接反映被测流体在工作状态下的体积流量，其测量原理不受流体温度、压力、密度和粘度的影响，确保测量准确性。
2、流量传感器的不足
（1）应用范围受限：流量传感器主要适用于导电介质的液体流量测量，对于非导电介质，如气体和酒精等不导电液体，则无法进行测量。
（2）测量误差问题：当流量传感器用于测量带有污垢的粘性液体时，由于粘性物或沉淀物可能附着在测量管内壁或电极上，导致变送器输出电势发生变化，从而引发测量误差。若电极上的污垢物积累到一定厚度，甚至可能使仪表无法进行测量。
