一、剪力墙平法施工图的核心规则

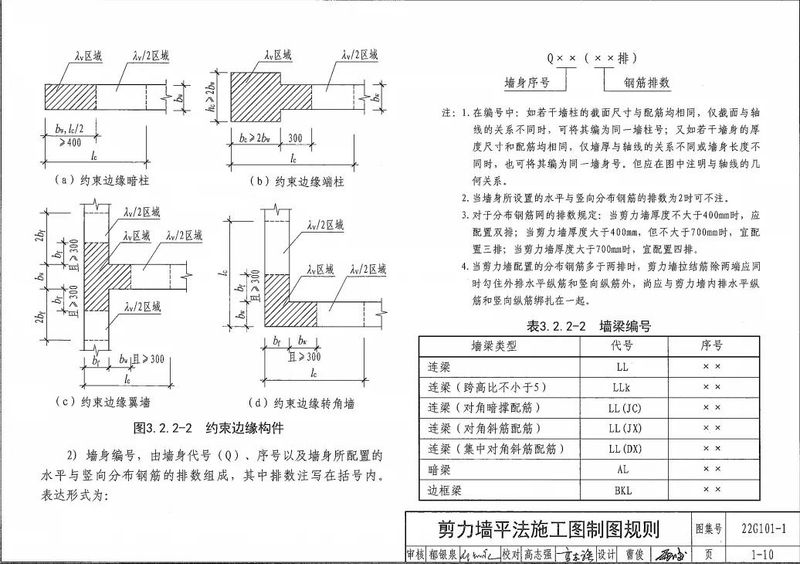

1. 编号规则

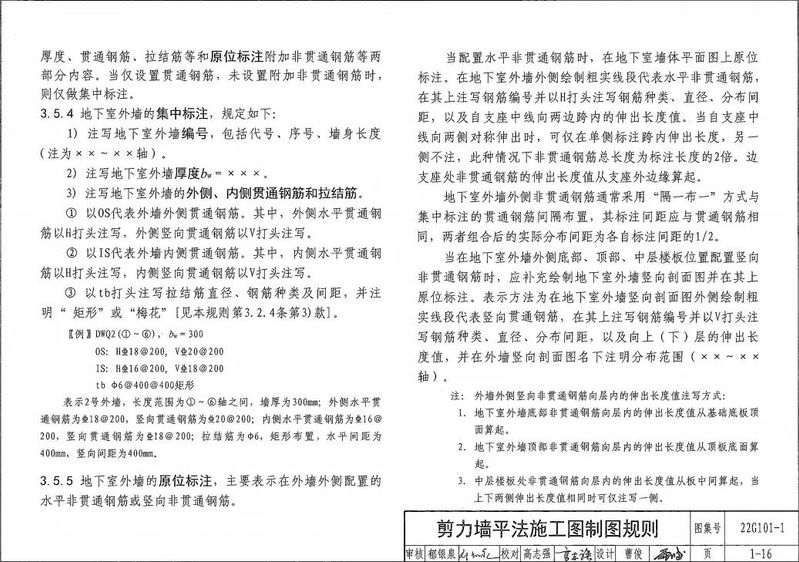

- 墙身（Q）：按顺序编号，如Q1、Q2，需标注墙厚、水平/竖向分布筋、拉筋。
示例：Q1(2排)表示编号为1的墙身，双排配筋。

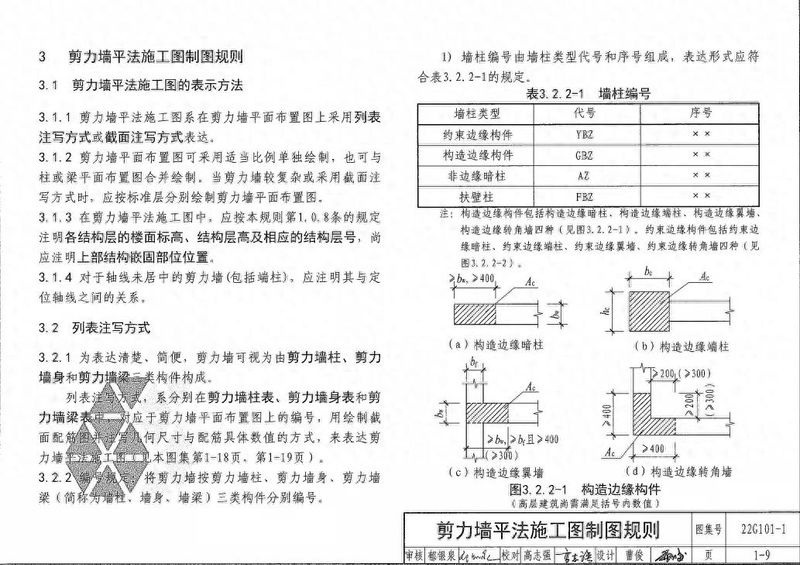

- 墙柱（YZ、YY、YJ等）：分约束边缘构件（YBZ）和构造边缘构件（GBZ），需标注截面尺寸与配筋。
- 墙梁（LL、AL、BKL）：连梁（LL）、暗梁（AL）、边框梁（BKL），需标注跨数、截面尺寸、上下部纵筋、箍筋。

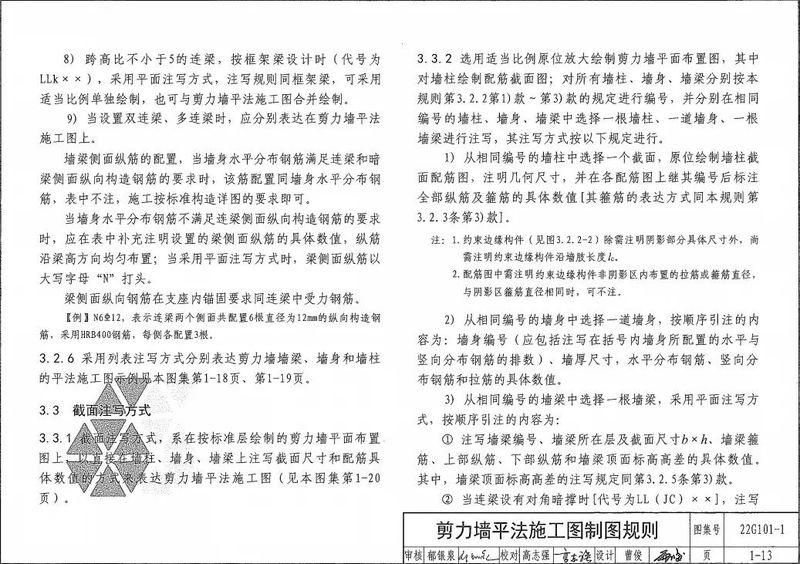

2. 截面注写 vs 列表注写

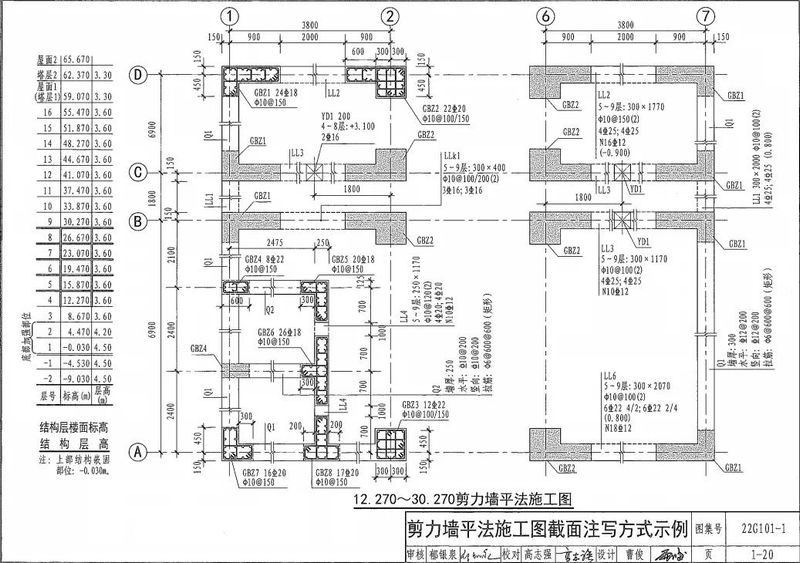

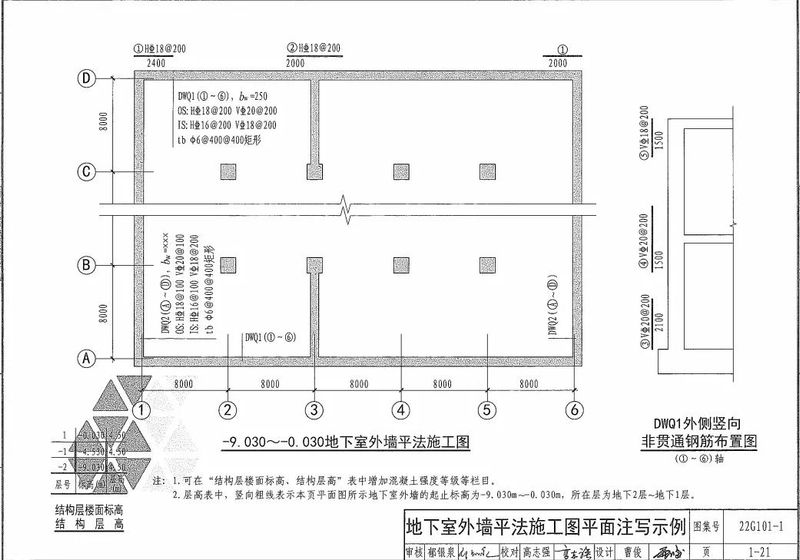

- 截面注写：直接在平面图对应位置标注配筋信息，直观但图面复杂。

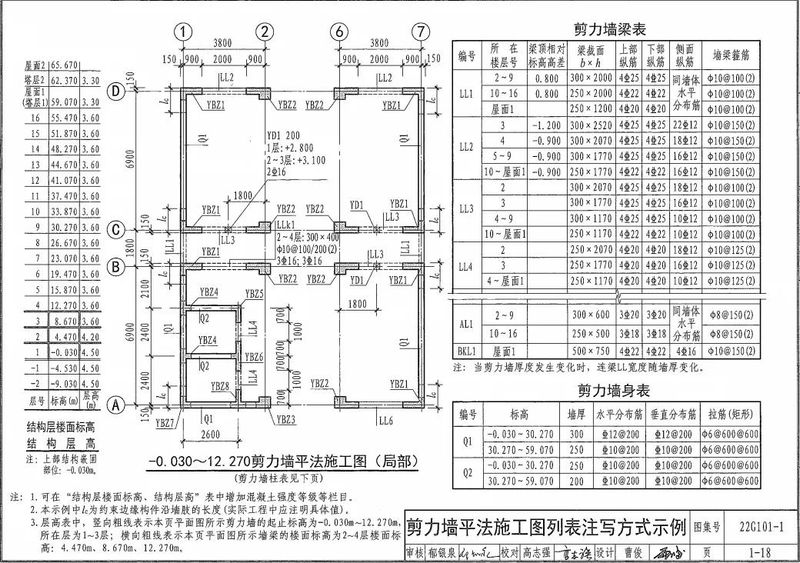

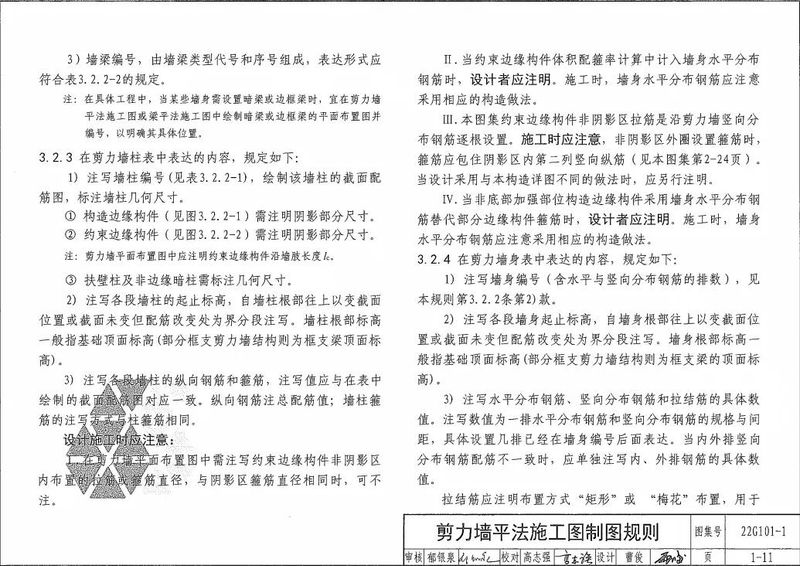

- 列表注写：用表格汇总墙身、墙柱、墙梁参数，清晰但需与平面图对照阅读。
二、钢筋配置详解
1. 水平分布筋与竖向分布筋
- 格式：Φ12@200（钢筋直径12mm，间距200mm）。
- 双排配筋：标注"2排"时，内外侧钢筋规格可能不同，需用"+"分隔。
示例：Φ10@200(外侧)+Φ8@200(内侧)。

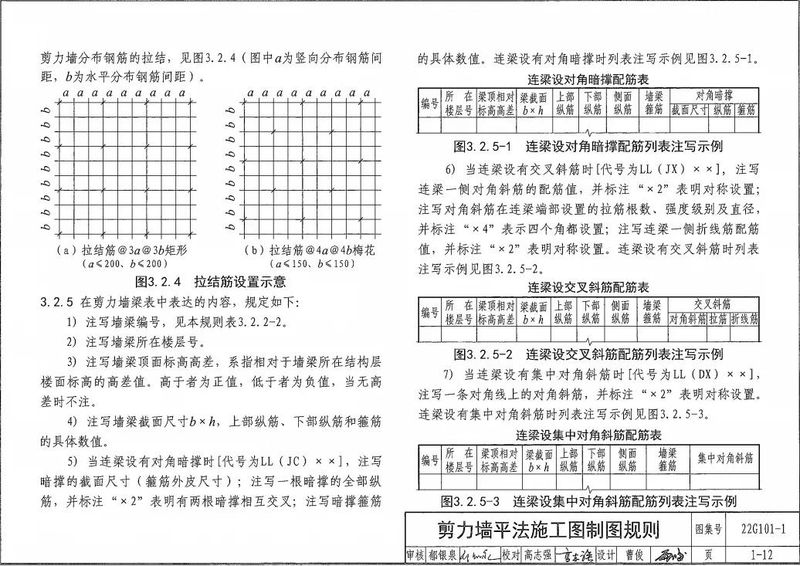

2. 拉筋布置
- 默认规则：拉筋间距为分布筋间距的2倍，呈梅花形布置。
- 特殊要求：若需矩形布置或不同间距，需单独标注。

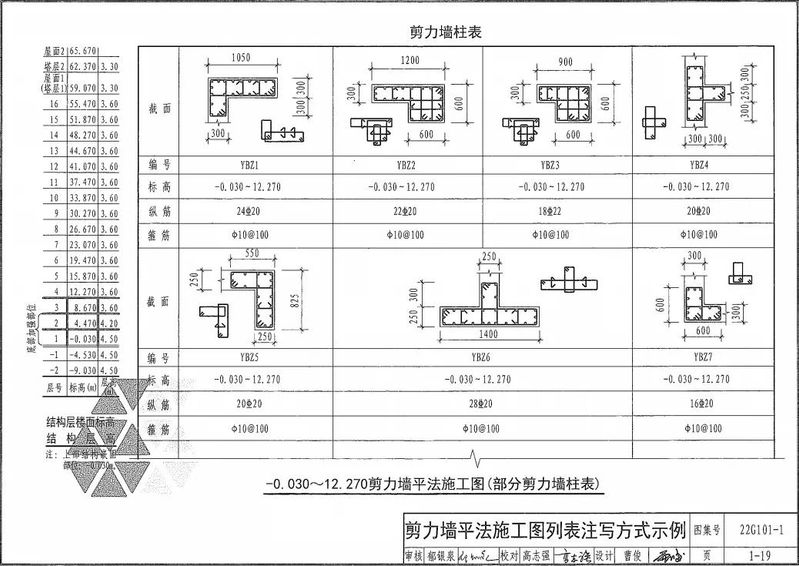

3. 墙柱配筋关键点
- 边缘构件：约束边缘构件（YBZ）抗震要求高，配筋更密集；构造边缘构件（GBZ）用于非关键部位。
- 纵筋与箍筋：纵筋数量由截面尺寸决定，箍筋需标注级别、直径、间距（如Φ8@100/200）。
三、洞口与边缘构件标注

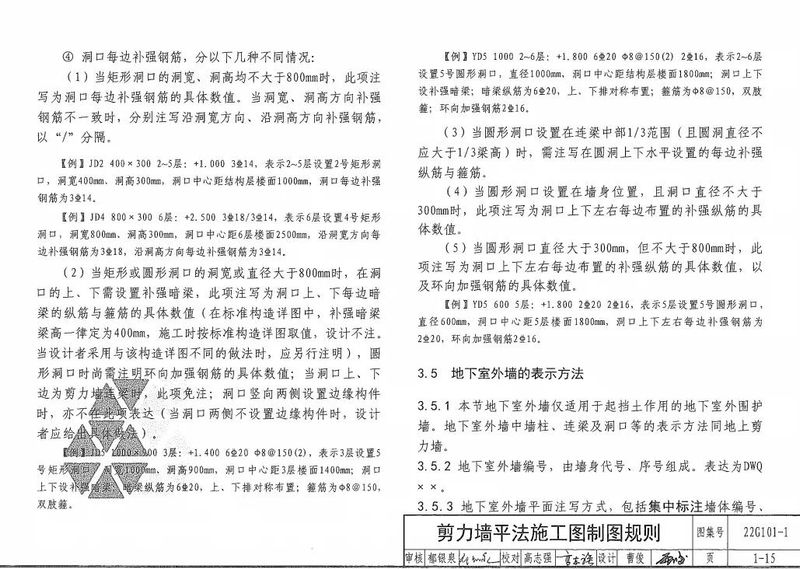

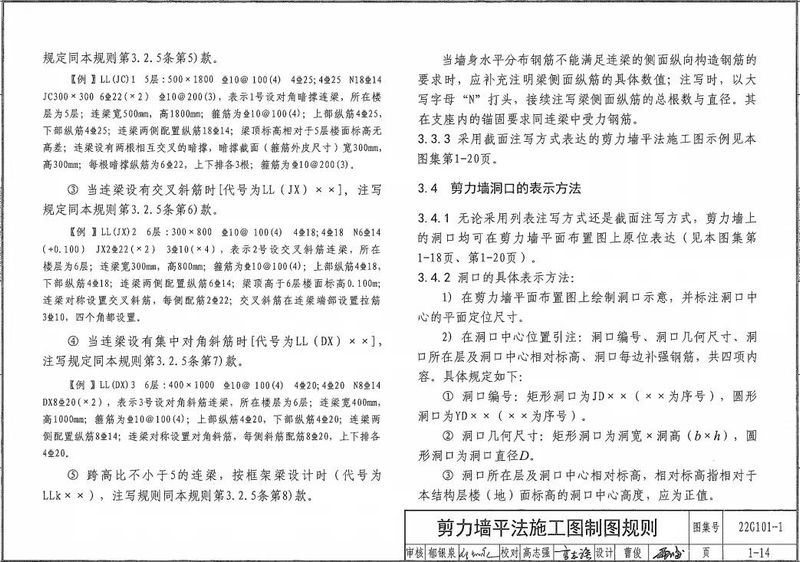

1. 洞口表示
- 矩形洞口：标注JD+编号（如JD1），注明长宽尺寸和补强筋。
- 圆形洞口：标注YD+编号，注明直径和环向补强筋。
- 补强筋规则：洞口每侧补强筋≥被截断钢筋的50%，且≥2Φ12。
2. 边缘构件构造
- 约束边缘构件：用于高烈度抗震区，阴影区配筋需满足最小配筋率。
- 构造边缘构件：配筋简化，纵筋和箍筋规格可适当降低。

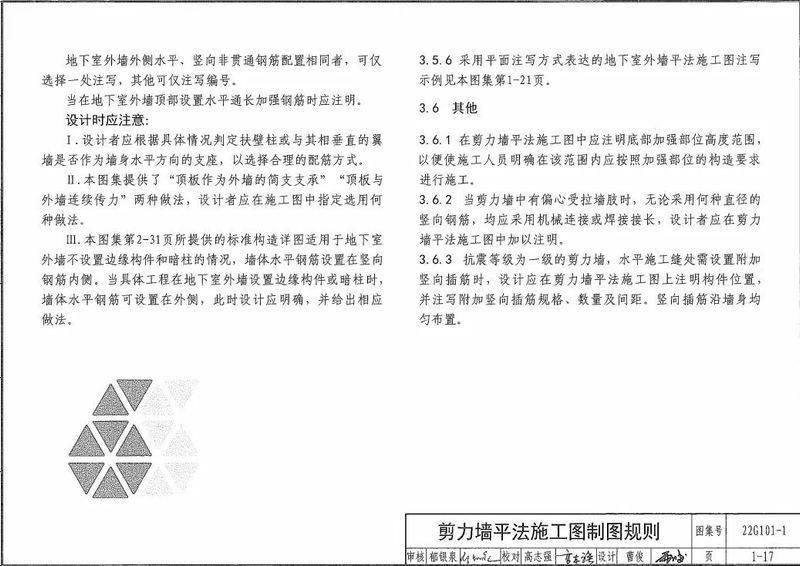

四、施工注意事项
1. 易错点提醒
- 拉筋方向：梅花形布置时，相邻层需错开拉筋位置。
- 洞口补强：洞口边缘距墙边不足300mm时，需增加斜向补强筋。
- 墙顶收头：竖向分布筋在顶部应弯折锚入楼板，长度≥12d。
2. 与16G101的区别
- 拉筋间距：22G101明确梅花形布置为默认方式，16G101需设计指定。
- 边缘构件分类：22G101细化约束边缘构件的配筋要求，增加抗震构造措施。
---
五、总结口诀
剪力墙平法三要素：编号、钢筋、边缘固；
水平竖向分布筋，拉筋梅花别疏忽
洞口补强看位置，边缘构件抗震护
通过掌握这些规则，施工人员可快速读懂图纸，避免返工。建议结合22G101-1图集原文与现场实际对照学习，理解更深刻！
