旋片式真空泵的工作原理

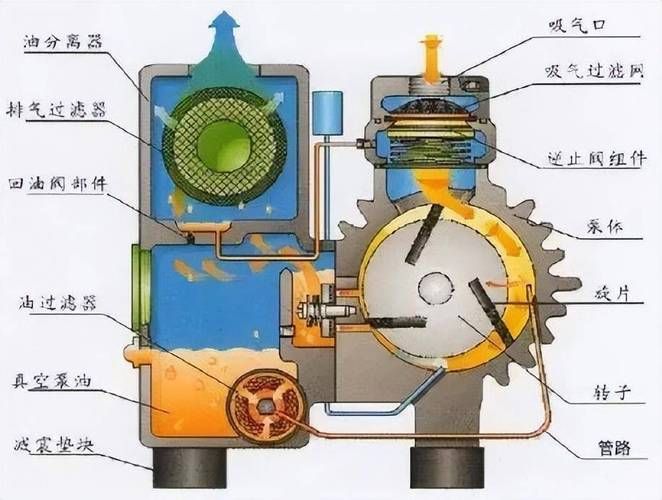

1、旋片式真空泵的工作原理表示图，旋片泵主要由定子、转子、旋片、定盖、弹簧等零件组成。其构造是应用偏心肠装在定子腔内的转子（转子的外圆与定子的内外表相切两者之间的间隙十分小）和转子槽内滑动的借助弹簧张力和向心力紧贴在定子内壁的两块旋片，当转子旋转时，一直沿定子的内壁滑动。
旋片式真空泵两个旋片把转子、定子内腔和定盖所围成的月牙型空间分隔成A、B、C三个局部，当转子按图示方向旋转时，与吸气口相通的空间A的容积不时地增大，A空间的压强不时的降低，当A空间内的压强低于被抽容器内的压强，依据气体压强均衡的原理，被抽的气体不时地被抽进吸气腔A，此时正处于吸气过程。B腔的空间的容积正逐步减小，压力不时地增大，此时正处于紧缩过程。而与排气口相通的空间C的容积进一步地减小，C空间的压强进一步的升高，当气体的压强大于排气压强时，被紧缩的气体推开排气阀，被抽的气体不时地穿过油箱内的油层而排至大气中，在泵的连续运转过程中，不时地停止着吸气、紧缩、排气过程，从而到达连续抽气的目的。
排气阀浸在油里以避免大气流入泵中，油经过泵体上的间隙、油孔及排气阀进入泵腔，使泵腔内一切运动的外表被油掩盖，构成了吸气腔与排气腔的密封，同时油还充溢了一切有害空间，以消弭它们对极限真空的影响。
旋片式真空泵维护保养
(1)真空泵须经常保持清洁，防止杂物进入泵内；
(2)注意皮带松紧是否适当,每三个月调整一次；
(3)管道接头是否漏气,及时杜绝。
2、旋片式真空泵由于存放或使用不当，水分或其他挥发性物质进入泵内而影响极限真空室时，打开气镇阀净化，当泵油受到机械杂质或化学杂质污染时，应更换泵油，患有步骤如下：
先开泵运转一段时间，使油变稀，停泵，旋下放油塞，放净再敞开进气口运转一分钟，此间可从进气口缓慢加入少量的真空泵油，冲洗泵芯，脏油放完后将放油塞旋上、拧紧，从加油孔加入清洁的真空泵油，并从进气口加入一定量的真空泵油。
3、如停泵时间较长，应用橡皮塞、帽、把进排气口塞好，以免脏物等进入泵内，水冷的泵应放净积水。
