昨天写了一篇家用电器坏了，很多都不是电路板故障的文章，有些友友不理解，说应该是电路板故障为主。
其实这要分情况，有些电器主要由电路板构成，那当然坏了肯定是电路板为主了。
比如LED电视，出现故障，几乎百分百电路板故障。
对于这些电器的维修，对电子知识的掌握、电路板方面的维修技巧要求就高了。
如果你不懂电子知识、电路板维修技巧，那维修是寸步难行的。
那么，我们怎样去维修该类电器呢？
一、认真学好开关电源电路及其检修技巧
现在的电子产品，其供电大都采用开关电源供电，而且故障率又是最高的。
开关电源电路其实也不难学，因为常用的就那几种，你只要抓典型学习，以后碰到类似的慢慢消化，也就可以了。
比如液晶电视开关电源，现在液晶电视屏幕尺寸都比较大，功率也较大，主电源常采用LLC谐振半桥拓扑开关电源，而副电源由于功率较小，常采用反激式开关电源。
此外，主电源为了提高功率因素，又添加了PFC功率因素校正电路。
针对以上特点，对LLC结构开关电源，及反激式开关电源，都找一个典型电路吃透原理，以及PFC电路的学习。
其实你学多了，看多了，发现它们大都是芯片不同，其它功能结构差不多。
比如LLC拓扑结构电路特点：
一个电源管理芯片驱动两个场效应开关管交替导通。
上管Q1导通时，下管Q2截止。电源通过上管Q1、两个电感LN、LM给电容CN充电。
下管Q2导通时，上管Q1截止，电容CN通过两个电感LN、LM下管Q1对地放电。
上管Q1导通时，次级整流管D1导通对输出电容Co充电。
下管Q2导通时，次级整流管D2导通给输出电容Co充电。
如图示
二、单片机工作原理
掌握了电器电源电路，就要熟悉它的第二大组成部分，功能控制部分。
该电路以单片机为核心，对电器各功能实施有效控制。
怎样学习单片机技术？

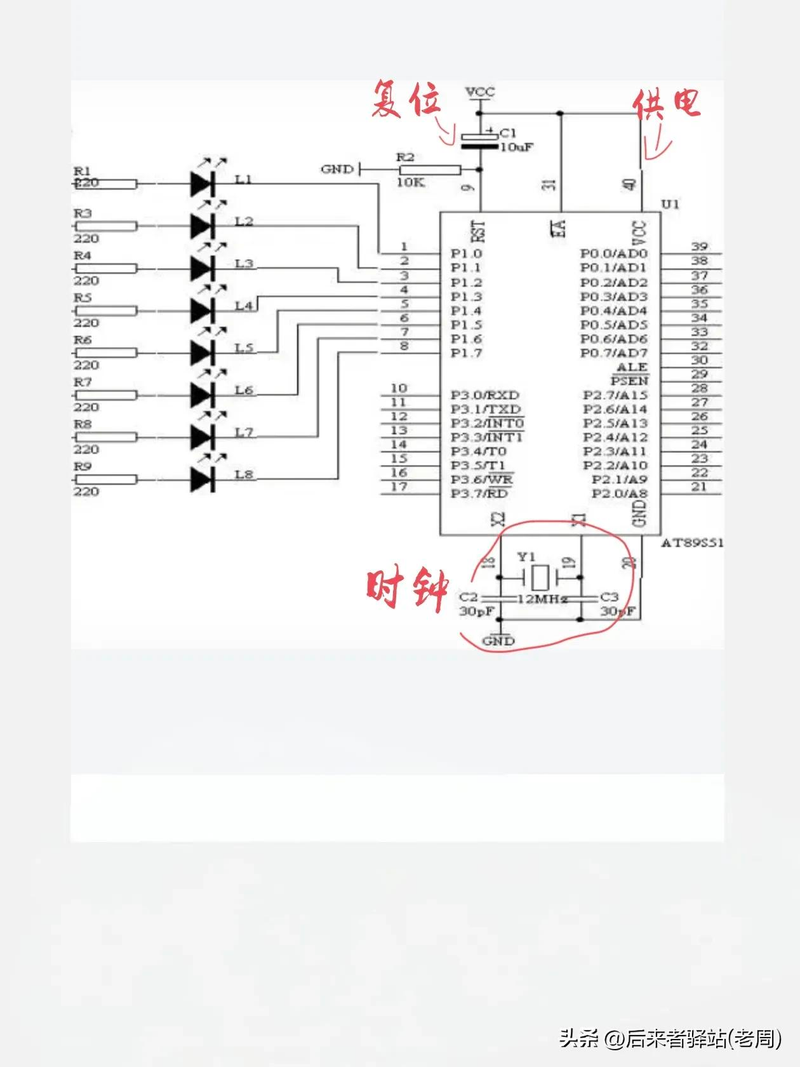

一、最重要的是掌握它的工作三要素：
①供电
掌握其供电电压大小及其来源。
②时钟
掌握其结构特点及其检修方法。
③复位
掌握其复位方式、电路结构及其检修方法。
如果单片机这三个要素不正常，电器就会出现不开机、频繁死机、时序错误等故障。
二、掌握了单片机工作三要素，就要了解其信号流程。
①信号输入
包括按键面板、遥控输入、传感器等等信号

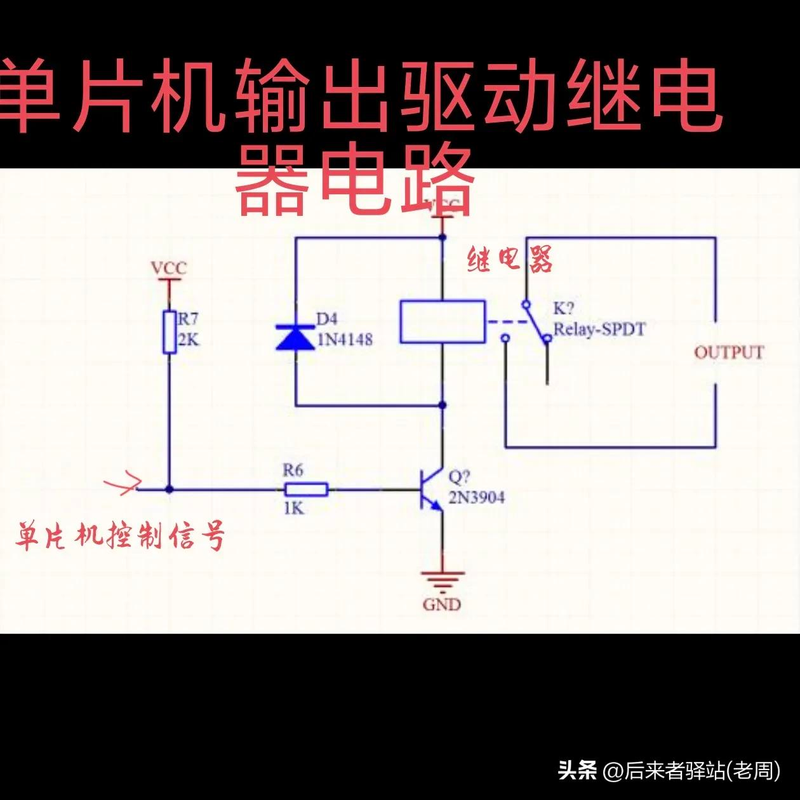

②信号输出及其驱动、执行电路特点。
如图示
该电路是单片机根据用户输入的指令，输出驱动信号，驱动继电器闭合，从而控制设备(电器)执行某一功能。
三、电器的结构及拆解
掌握了电子知识及维修技巧，对电器的结构及拆解也要了解，要知道怎么去拆它的外壳及取下电路板。
尤其是液晶电视灯条损坏，拆屏那是一个巨细的工作，风险大，稍不留意，屏就报废了。
所以拆之前，要做足功课，以防万一。
维修不是一件轻松的事，也不是一朝一夕的事，但也不是做不到的事！
只要肯学、有恒心，总有一天会成功！
