作为产品研发工程师，自学电气控制与自动化，绕不开三相异步电机的启动问题。工业现场但凡用到大功率电机，直接全压启动绝对是大忌——瞬间爆发的启动电流能达到额定电流的5-8倍，不仅拉垮电网电压、连累同线路其他设备，还会加速电机绕组老化、冲击机械传动结构，轻则跳闸停机，重则烧坏硬件。
为了规避大电流冲击，降压启动成了刚需，而星三角（Y-）启动，凭借成本低、接线简单、耐用靠谱的特点，成了中小型电机最常用的降压方案，也是入门电气控制必啃的实操知识点。这篇文章就用接地气的思路，把星三角启动的原理、接线、流程和实操注意事项讲透，帮你快速吃透这项实用技能。

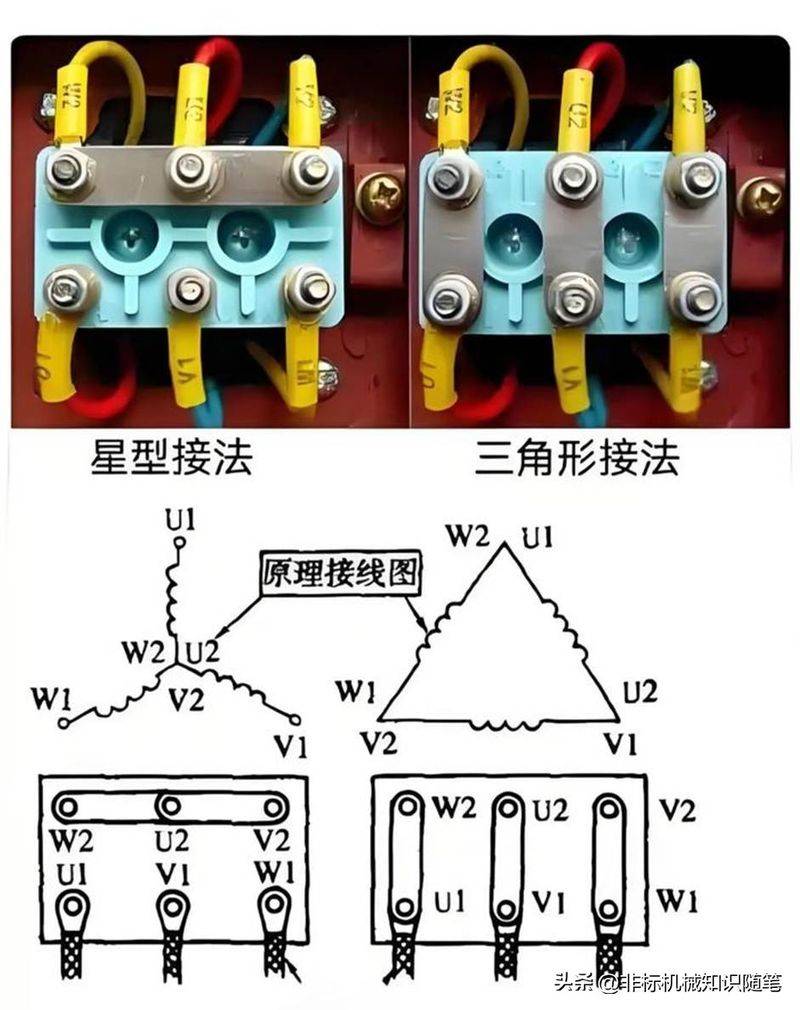

一、先搞懂核心：星形与三角形接法的区别
星三角启动的本质，就是利用电机绕组两种接线方式的电压电流差异，先降压降流启动，再切换全压运行。三相异步电机内部有三组独立绕组，标记为U1-U2、V1-V2、W1-W2，首尾端都引出来，就是为了方便切换接法。
星形接法，是把三组绕组的尾端U2、V2、W2短接在一起，首端接三相电源。这种接法下，绕组承受的相电压只有220V，线电流和相电流相等，启动电流能压到直接启动的1/3，冲击力大幅减小，但对应的启动转矩也只有直接启动的1/3。
三角形接法，是把绕组首尾依次相连，形成闭环后再接电源，绕组直接承受380V全压，线电流是相电流的√3倍，能输出额定转矩，满足正常负载运转需求。这也是电机正常工作时的主流接法。
这里有个工程上常用的功率分界：一般7.5kW以下的小功率电机，电网容量足够的话，直接用三角形全压启动就行；7.5kW-75kW的中小型电机，必须用星三角降压启动；超过75kW的大功率电机，星三角启动就不适用了，得换自耦变压器、软启动器这类方案。记住这个分界，选型和设计时就不会踩坑。
简单总结星三角的核心逻辑：先星形接法低速降压启动，等转速提上来、电流稳定后，再切成三角形全压运行，兼顾启动安全和运行性能。

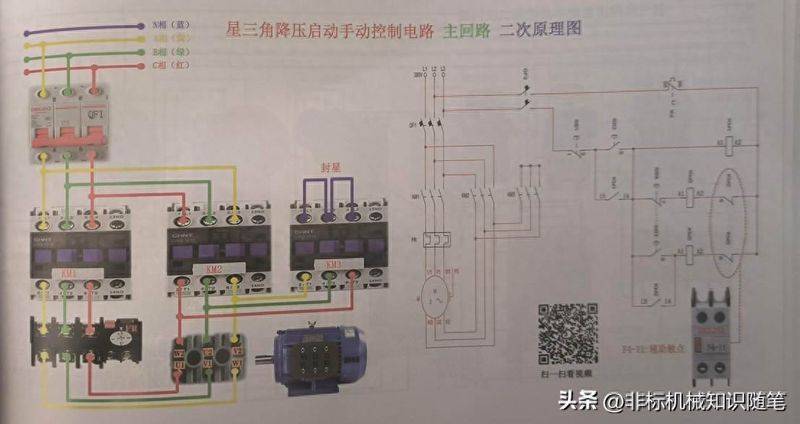

二、星三角启动电路与运行流程
星三角启动电路分主回路和控制回路两部分，元器件都是工控现场最常见的，没有特殊配件，成本很低。核心配件就这几样：空气开关、主接触器、星形接触器、三角形接触器、时间继电器、热继电器，再加启停按钮和指示灯。
主回路负责供电和接法切换，控制回路负责逻辑控制，最关键的是做电气互锁——绝对不能让星形和三角形接触器同时吸合，否则会直接短路烧设备。时间继电器是自动切换的核心，设定好延时时间，到点就自动从星形切三角形，全程不用人工干预。
整个启动流程很清晰：按下启动按钮后，主接触器和星形接触器先吸合，电机进入星形降压启动状态，转速慢慢上升；时间继电器同步计时，一般3-10秒（根据电机功率微调，小功率短一点、大功率长一点），等转速接近额定值、电流回落，就断开星形接触器，闭合三角形接触器；最后电机保持三角形接法全压运行，按下停止按钮就整机断电停机。切换瞬间有轻微电流冲击是正常现象，只要互锁到位，不会有安全问题。
三、优缺点、适用场景与实操避坑
星三角启动的优势很实在：硬件成本低，随便几个接触器继电器就能搭；接线调试不复杂，新手跟着图纸就能接；故障点少，维护起来简单，工业环境里耐用性强。但它的短板也很明显，启动转矩小，只能带空载或轻载启动，重载根本带不动，而且受75kW功率限制，大功率电机别硬用。
对应的适用场景也很明确：风机、水泵、空压机、传送带这类空载/轻载启动的设备，75kW以内的中小型三相异步电机，用星三角启动性价比最高。像起重机、破碎机、冲压机这种需要重载启动的设备，或者大功率电机，就别选星三角了，容易启动失败甚至损坏设备。
实际实操中，常见故障无非这几种：电机不启动，多半是电源、按钮触点接触不良，或是互锁逻辑错了；切换时跳闸，大概率是延时太短、转速没起来就切，或是互锁失效；电机异响发热，检查绕组首尾有没有接反、是不是缺相运行；接触器粘连，一般是选型电流偏小，或是启动太频繁。
调试的时候记住几个细节：延时时间以转速稳定、电流回落为准；主接触器和三角形接触器按电机额定电流选，星形接触器可以降一档；接线一定要分清绕组首尾，做好互锁保护，接线前先断电验电，空载试机没问题再带负载运行。
星三角启动看着是基础的电气控制技术，却涵盖了电机特性、电路逻辑、保护设计这些核心知识点，很适合作为自学电气自动化的入门实操项目。它没有复杂的算法和高端配件，就是靠简单的接法切换解决实际问题，特别贴合工业控制的实用思维。
对于咱们研发工程师来说，吃透星三角启动，不仅能搞定常规电机启动的设计和调试，更能建立电机控制的基础思维，后续学软启动、变频调速、PLC自动化控制，也能更快上手。如果想进一步优化，还可以用PLC替代传统继电器控制，让启动逻辑更灵活、更稳定。
