防火墙和入侵测试

大家好，我是良许。

在嵌入式系统开发和网络安全领域，防火墙和入侵测试是两个经常被提及但又容易混淆的概念。

作为一名嵌入式程序员，我在工作中经常需要处理设备的网络安全问题，特别是在汽车电子领域，车载系统的网络安全已经成为不可忽视的重要环节。

今天就和大家聊聊防火墙和入侵测试这两个话题，帮助大家更好地理解它们的作用和实际应用。

1. 防火墙：网络安全的第一道防线1.1 什么是防火墙

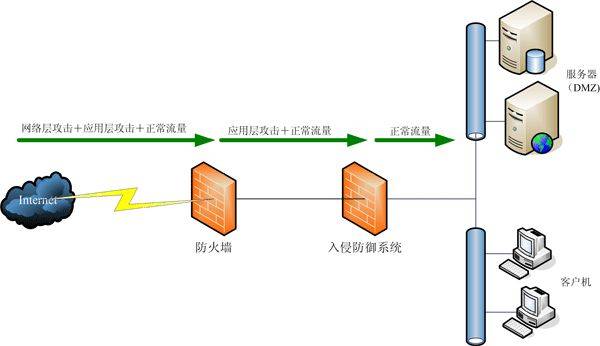

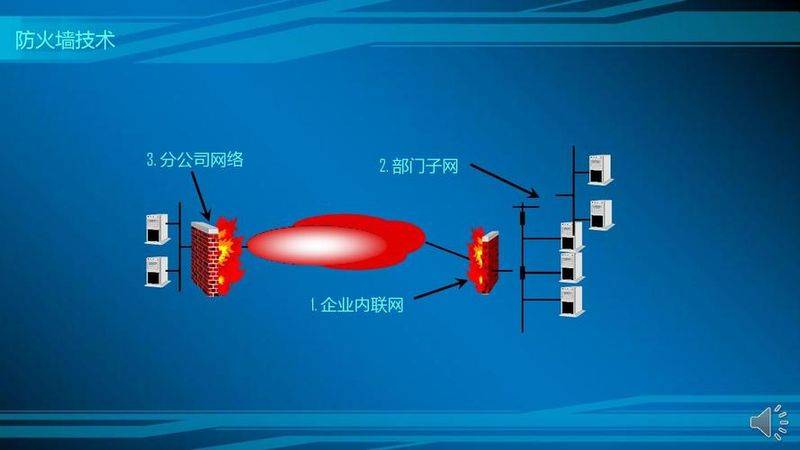

防火墙就像是网络世界的"门卫"，它站在内部网络和外部网络之间，根据预先设定的安全规则来决定哪些数据包可以通过，哪些应该被拦截。

在嵌入式系统中，防火墙可以是硬件设备，也可以是运行在 Linux 系统上的软件模块。

我在做车载网关项目时，就需要在嵌入式 Linux 系统上配置 iptables 防火墙，来控制车内各个 ECU（电子控制单元）之间的通信。

这个防火墙需要确保只有合法的 CAN 总线消息和以太网数据包能够在不同的车载网络域之间传递。

1.2 防火墙的工作原理

防火墙主要通过以下几种方式来过滤网络流量：

1.2.1 包过滤

这是最基础的防火墙技术，它会检查每个数据包的源 IP 地址、目标 IP 地址、端口号、协议类型等信息，然后根据规则决定是否放行。

在嵌入式 Linux 系统中，我们通常使用 iptables 来实现包过滤功能。

举个例子，假设我们的嵌入式设备只允许 SSH 连接（22 端口）和 HTTP 服务（80 端口），可以这样配置：

// 在嵌入式Linux系统中，通常通过system()函数调用iptables命令
#include
#include
void configure_firewall(void) {
    // 清空现有规则
    system("iptables -F");

    // 设置默认策略：拒绝所有入站连接
    system("iptables -P INPUT DROP");
    system("iptables -P FORWARD DROP");
    system("iptables -P OUTPUT ACCEPT");

    // 允许本地回环接口
    system("iptables -A INPUT -i lo -j ACCEPT");

    // 允许已建立的连接
    system("iptables -A INPUT -m state --state ESTABLISHED，RELATED -j ACCEPT");

    // 允许SSH连接
    system("iptables -A INPUT -p tcp --dport 22 -j ACCEPT");

    // 允许HTTP连接
    system("iptables -A INPUT -p tcp --dport 80 -j ACCEPT");

    printf("Firewall configured successfully\n");
}

1.2.2 状态检测

状态检测防火墙不仅检查单个数据包，还会跟踪整个连接的状态。

它会记住哪些连接是合法建立的，然后只允许属于这些连接的数据包通过。

这种方式比简单的包过滤更加智能和安全。

在我们的车载系统中，诊断工具需要通过 UDS（统一诊断服务）协议与 ECU 通信。

状态检测防火墙可以确保只有在诊断会话正确建立后，后续的诊断命令才能被执行。

1.2.3 应用层过滤

更高级的防火墙还能检查应用层的数据内容。

比如，它可以识别 HTTP 请求中是否包含恶意代码，或者检查 FTP 传输的文件类型是否符合安全策略。

1.3 嵌入式系统中的防火墙实现

在嵌入式 Linux 系统中，我们经常需要编写程序来动态管理防火墙规则。

下面是一个实际的例子，展示如何在 STM32+Linux 的组合系统中实现简单的防火墙管理：

#include
#include
#include
​
#define MAX_RULES 100
#define MAX_IP_LEN 16
​
typedef struct {
    char src_ip[MAX_IP_LEN];
    char dst_ip[MAX_IP_LEN];
    int src_port;
    int dst_port;
    char protocol[10];  // TCP， UDP， ICMP
    bool allow;         // true: 允许， false: 拒绝
} FirewallRule;
​
typedef struct {
    FirewallRule rules[MAX_RULES];
    int rule_count;
} FirewallConfig;
​
FirewallConfig fw_config = {0};
​
// 添加防火墙规则
bool add_firewall_rule(const char* src_ip， const char* dst_ip，
                       int src_port， int dst_port，
                       const char* protocol， bool allow) {
    if (fw_config.rule_count >= MAX_RULES) {
        printf("Error: Firewall rule table is full\n");
        return false;
    }

    FirewallRule* rule = &fw_config.rules[fw_config.rule_count];
    strncpy(rule->src_ip， src_ip， MAX_IP_LEN - 1);
    strncpy(rule->dst_ip， dst_ip， MAX_IP_LEN - 1);
    rule->src_port = src_port;
    rule->dst_port = dst_port;
    strncpy(rule->protocol， protocol， 9);
    rule->allow = allow;

    fw_config.rule_count++;

    printf("Added rule: %s:%d -> %s:%d (%s) [%s]\n"，
           src_ip， src_port， dst_ip， dst_port， protocol，
           allow ? "ALLOW" : "DENY");

    return true;
}
​
// 检查数据包是否被允许通过
bool check_packet(const char* src_ip， const char* dst_ip，
                  int src_port， int dst_port，
                  const char* protocol) {
    for (int i = 0; i < fw_config.rule_count; i++) {
        FirewallRule* rule = &fw_config.rules[i];

        // 检查是否匹配规则
        if ((strcmp(rule->src_ip， "0.0.0.0") == 0 ||
             strcmp(rule->src_ip， src_ip) == 0) &&
            (strcmp(rule->dst_ip， "0.0.0.0") == 0 ||
             strcmp(rule->dst_ip， dst_ip) == 0) &&
            (rule->src_port == 0 || rule->src_port == src_port) &&
            (rule->dst_port == 0 || rule->dst_port == dst_port) &&
            strcmp(rule->protocol， protocol) == 0) {

            return rule->allow;
        }
    }

    // 默认拒绝
    return false;
}
​
// 初始化防火墙配置
void init_firewall(void) {
    fw_config.rule_count = 0;

    // 添加一些基本规则
    add_firewall_rule("0.0.0.0"， "0.0.0.0"， 0， 22， "TCP"， true);   // 允许SSH
    add_firewall_rule("0.0.0.0"， "0.0.0.0"， 0， 80， "TCP"， true);   // 允许HTTP
    add_firewall_rule("0.0.0.0"， "0.0.0.0"， 0， 443， "TCP"， true);  // 允许HTTPS
    add_firewall_rule("192.168.1.100"， "0.0.0.0"， 0， 0， "TCP"， false); // 阻止特定IP
}

这个例子展示了如何在嵌入式系统中实现一个简单的防火墙规则引擎。

在实际应用中，我们会把这些规则同步到 Linux 内核的 netfilter 框架中，让内核来执行实际的包过滤操作。

2. 入侵测试：主动发现安全漏洞2.1 什么是入侵测试

入侵测试（Penetration Testing），也叫渗透测试，是一种主动的安全评估方法。

它模拟黑客的攻击手段，尝试找出系统中的安全漏洞。

与防火墙的被动防御不同，入侵测试是一种进攻性的安全检测手段。

在我负责的汽车电子项目中，每次发布新版本的车载系统固件之前，我们都会进行全面的入侵测试。

这包括测试车载网关是否能抵御各种网络攻击，诊断接口是否存在未授权访问的风险，以及 OTA（空中升级）系统是否可能被劫持等。

2.2 入侵测试的主要方法

2.2.1 端口扫描

端口扫描是入侵测试的第一步，它用来发现目标系统开放了哪些网络端口和服务。

在嵌入式系统中，我们可以使用 nmap 等工具来扫描设备，看看是否有不应该开放的端口。

下面是一个简单的端口扫描程序示例：

#include
#include
#include
#include
#include
#include
#include
​
#define TIMEOUT 2
​
// 检查单个端口是否开放
bool check_port(const char* ip， int port) {
    int sock;
    struct sockaddr_in target;
    struct timeval timeout;

    sock = socket(AF_INET， SOCK_STREAM， 0);
    if (sock < 0) {
        return false;
    }

    // 设置超时
    timeout.tv_sec = TIMEOUT;
    timeout.tv_usec = 0;
    setsockopt(sock， SOL_SOCKET， SO_RCVTIMEO， &timeout， sizeof(timeout));
    setsockopt(sock， SOL_SOCKET， SO_SNDTIMEO， &timeout， sizeof(timeout));

    target.sin_family = AF_INET;
    target.sin_port = htons(port);
    target.sin_addr.s_addr = inet_addr(ip);

    // 尝试连接
    int result = connect(sock， (struct sockaddr*)&target， sizeof(target));
    close(sock);

    return (result == 0);
}
​
// 扫描指定IP的端口范围
void scan_ports(const char* ip， int start_port， int end_port) {
    printf("Scanning %s from port %d to %d...\n"， ip， start_port， end_port);
    printf("Open ports:\n");

    for (int port = start_port; port <= end_port; port++) {
        if (check_port(ip， port)) {
            printf("  Port %d is OPEN\n"， port);
        }

        // 每扫描10个端口显示进度
        if (port % 10 == 0) {
            printf("Progress: %d/%d\r"， port - start_port， end_port - start_port);
            fflush(stdout);
        }
    }

    printf("\nScan completed.\n");
}
​
int main(int argc， char* argv[]) {
    if (argc != 4) {
        printf("Usage: %s   \n"， argv[0]);
        return 1;
    }

    const char* ip = argv[1];
    int start_port = atoi(argv[2]);
    int end_port = atoi(argv[3]);

    scan_ports(ip， start_port， end_port);

    return 0;
}

2.2.2 漏洞扫描

漏洞扫描会检查系统中已知的安全漏洞，比如过时的软件版本、默认密码、配置错误等。

在嵌入式设备中，常见的漏洞包括：Telnet 服务使用默认密码、Web 管理界面存在 SQL 注入、固件升级过程没有签名验证等。

2.2.3 模糊测试

模糊测试（Fuzzing）是一种自动化测试技术，它向目标系统发送大量随机或半随机的数据，观察系统是否会崩溃或出现异常行为。

这种方法特别适合测试协议解析器和输入处理模块。

下面是一个针对串口通信的简单模糊测试示例：

#include
#include
#include
#include
#include
#include
#include
​
#define UART_DEVICE "/dev/ttyUSB0"
#define FUZZ_ITERATIONS 1000
#define MAX_PACKET_SIZE 256
​
// 配置串口
int configure_uart(int fd) {
    struct termios options;

    tcgetattr(fd， &options);

    // 设置波特率
    cfsetispeed(&options， B115200);
    cfsetospeed(&options， B115200);

    // 8N1
    options.c_cflag &= ~PARENB;
    options.c_cflag &= ~CSTOPB;
    options.c_cflag &= ~CSIZE;
    options.c_cflag |= CS8;

    // 原始模式
    options.c_lflag &= ~(ICANON | ECHO | ECHOE | ISIG);
    options.c_oflag &= ~OPOST;

    tcsetattr(fd， TCSANOW， &options);

    return 0;
}
​
// 生成随机数据包
void generate_fuzz_data(unsigned char* buffer， int size) {
    for (int i = 0; i < size; i++) {
        buffer[i] = rand() % 256;
    }
}
​
// 模糊测试主函数
void uart_fuzzing(const char* device) {
    int fd;
    unsigned char fuzz_data[MAX_PACKET_SIZE];
    int packet_size;

    // 打开串口
    fd = open(device， O_RDWR | O_NOCTTY);
    if (fd < 0) {
        printf("Error: Cannot open %s\n"， device);
        return;
    }

    configure_uart(fd);

    printf("Starting UART fuzzing on %s...\n"， device);
    printf("Iterations: %d\n"， FUZZ_ITERATIONS);

    srand(time(NULL));

    for (int i = 0; i < FUZZ_ITERATIONS; i++) {
        // 随机生成数据包大小
        packet_size = (rand() % MAX_PACKET_SIZE) + 1;

        // 生成随机数据
        generate_fuzz_data(fuzz_data， packet_size);

        // 发送数据
        int bytes_written = write(fd， fuzz_data， packet_size);

        if (bytes_written < 0) {
            printf("Error writing to UART at iteration %d\n"， i);
            break;
        }

        // 等待响应
        usleep(10000);  // 10ms

        // 尝试读取响应
        unsigned char response[MAX_PACKET_SIZE];
        int bytes_read = read(fd， response， MAX_PACKET_SIZE);

        if (bytes_read > 0) {
            printf("Iteration %d: Sent %d bytes， received %d bytes\n"，
                   i， packet_size， bytes_read);
        }

        // 进度显示
        if (i % 100 == 0) {
            printf("Progress: %d/%d (%.1f%%)\n"，
                   i， FUZZ_ITERATIONS， (float)i/FUZZ_ITERATIONS*100);
        }
    }

    close(fd);
    printf("Fuzzing completed.\n");
}

2.3 入侵测试的实际应用

在我的工作经历中，入侵测试帮助我们发现了很多潜在的安全问题。

有一次，我们在测试一个车载娱乐系统时，通过模糊测试发现了蓝牙协议栈的一个缓冲区溢出漏洞。

攻击者可以通过发送特制的蓝牙数据包让系统崩溃，甚至可能执行任意代码。

这个漏洞如果不被发现，在车辆量产后将会是一个严重的安全隐患。

另一个案例是关于 OTA 升级系统的。

我们的安全团队在入侵测试中发现，虽然升级包本身有数字签名验证，但是下载过程中的临时文件没有做权限控制，攻击者可以在升级过程中替换临时文件，从而绕过签名验证。

这个发现促使我们重新设计了整个 OTA 升级流程。

3. 防火墙与入侵测试的关系3.1 互补而非对立

防火墙和入侵测试不是对立的，而是互补的安全措施。

防火墙是防御工具，它在系统运行时持续工作，阻止未授权的访问。

而入侵测试是评估工具，它帮助我们发现防御体系中的薄弱环节。

可以这样理解：防火墙是"盾"，入侵测试是"矛"。

我们用"矛"来测试"盾"的强度，然后根据测试结果来加固"盾"。

3.2 实际工作流程

在实际的嵌入式系统开发中，我通常会按照以下流程来处理安全问题：

首先，在系统设计阶段就配置好防火墙规则，实施最小权限原则，只开放必要的端口和服务。

然后，在开发完成后进行全面的入侵测试，尝试突破防火墙的防护。

如果在测试中发现了漏洞，就修复代码并更新防火墙规则。

最后，在系统部署后，继续监控防火墙日志，定期进行入侵测试，确保系统始终处于安全状态。

3.3 持续改进

网络安全不是一次性的工作，而是一个持续改进的过程。

新的攻击手段不断出现，我们的防御措施也需要不断更新。

定期的入侵测试可以帮助我们及时发现新的安全威胁，而防火墙规则也需要根据测试结果和实际运行情况进行调整。

在我管理的项目中，我们建立了一个安全反馈循环：每次入侵测试后，都会生成详细的测试报告，列出发现的所有问题和建议的修复方案。

开发团队根据报告修复问题，然后再次进行测试验证。

这个循环不断重复，确保系统的安全性持续提升。

4. 写在最后

作为嵌入式程序员，我们不仅要关注功能实现，更要重视系统的安全性。

防火墙和入侵测试是保障系统安全的两个重要手段，掌握它们的原理和应用方法，对我们的职业发展非常有帮助。

特别是在物联网和车联网快速发展的今天，嵌入式设备的安全问题越来越受到重视，具备安全测试能力的嵌入式工程师也越来越抢手。

希望这篇文章能帮助大家更好地理解防火墙和入侵测试的概念和应用。

如果你在实际工作中遇到相关的安全问题，不妨尝试用今天介绍的方法来解决。

记住，安全无小事，每一个细节都可能成为攻击者的突破口。

让我们一起努力，打造更安全的嵌入式系统。
