前言
第一章液晶面板组成结构及面板PCB板架构分析
第一节液晶面板组成
第二节液晶面板PCB板LVDS接口分析
第三节液晶面板PCB控制板显示方案
第四节液晶面板PCB板的组成和工作原理
第五节液晶面板PCB板LCD电源电路(DC-DC)
第二章液晶面板PCB板屏显电路五大电压和阶调电压的作用
第三章液晶面板PCB控制板常见故障
第一节液晶面板PCB板常见故障分析
第二节液晶面板PCB板各IC及测试点实测电压
附录
附录1,电子封装方式
附录2.台湾的LCD控制器企业名录
附录3.TFTLCD常用信号解释
附录4.IC与LCD的常见连接方式
附录5,大尺寸LCDTV驱动IC方案
TEL:024-88615519QQ:108117585
理想液晶维修网.sy112
沈阳理想光电科技有限公司出版http://.sy112
前言
随着液晶显示设备的快速普及,其产品的维修工作量日益增加.对于液晶显示设备的结
构和驱动板卡的工作原理和维修方法,包括驱动板,高压板,电源板的原理和修复,液晶屏点
屏配板操作,液晶屏换膜,换背光,换灯管等操作我们已经在中已作出详细介绍.相信大家已经很好的掌握了上述技术.
在中,我们会对2007版教程中提及不是很多的液晶面
板PCB控制板的工作原理和具体检测方法做出介绍,如面板PCB基本架构,信号流程,供电流
程.测试点概念,故障分析,主要IC数据等.希望对大家的维修工作有所帮助.
维修项目项目介绍维修项目项目介绍
亮线划伤
暗线
换膜
气泡
竖线漏光
TAB
虚弱线下异物
彩屏白斑
黑屏脏点
白屏
处理背光
导光板破裂
花屏灯暗
抖动发黄
红屏发青
PCB
干扰
换灯管
发红

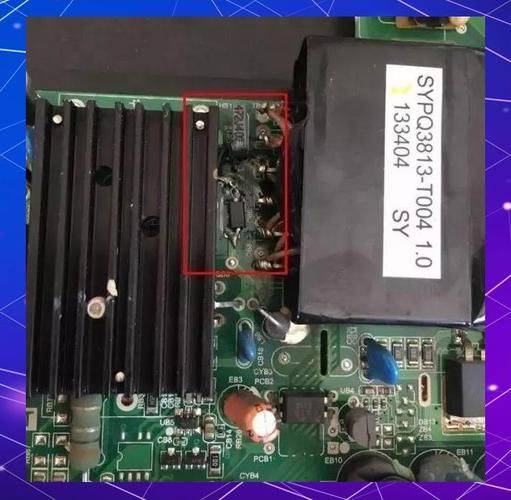

上面的表格将目前液晶屏面板维修的项目和故障作出了分类.其中可以手工修复的项目包
括:PCB板故障,换膜操作,处理背光操作,换灯管操作.需要专业设备修复的故障包括:TAB
故障和PCB板故障.对于TAB故障,大型维修工厂和液晶屏组装厂所应用的设备包括
1.COG邦定机
COG邦定机是应用在液晶行业中生产COG产品的关键设备。用于将IC精确邦定到预贴ACF的
LCD上。有半自动COG邦定机和手动COG邦定机两种.
3.ACF预贴机
ACF预贴机用于将ACF精确贴付于LCD上。适用于COG、TAB、TCP等所有预贴ACF的产品生产需
要.
4.FPC热压机
FPC/HS热压机是适用于各种TAB、TCP对位压接及斑马纸与LCD、PCB对位压接。
5.COG检查仪
检查仪应用于COG产品电性检测，可检测LCD短路、断路、亮点、坏点等，还可以检测电流大
小。
由于TAB和部分PCB故障需要专业设备修复的故障,那么一套完整的TAB热压修复和检查设
备需要25万-50万左右的价格,不太适合一般小型维修公司的需要,所以在这篇文章中我们
还是对可以手工修复的PCB故障做出重点阐述.
TEL:024-88615519QQ:108117585
理想液晶维修网.sy112
沈阳理想光电科技有限公司出版http://.sy112
第一章：液晶面板组成结构及面板PCB板架构分析
第一节:液晶面板组成
在介绍液晶面板PCB控制板工作原理之前,我们先通过一组液晶模组生产厂的工作流程
图片,来了解面板模组的基本机构和组成.
液晶面板的组成原理在2007版教程中已经做过详细介绍,我们简单回顾一下:TFTLCD
的结构，主要由偏振片、虑色器基板、液晶、TFT基板、片振片、背光源组成。在虑色器基
板和TFT基板封入扭曲向列型液晶（TN），构成液晶盒，虑色器基板上制作有透明的公共电
极，TFT基板上制作了矩阵式薄模晶体管，用来开光象素电极的电压信号，为了使液晶层保
持一定的厚度，在两块玻璃基板中间放有透明隔垫（聚酯模片或玻璃小球）。所谓“模组”
厂（LCM）其实是液晶显示器的“后段”生产过程，顾名思义，模组二字即模块组合，它共
有三个步骤：
第一步：将LCD液晶成品面板（Cell）、异方向性导电胶（ACF）、驱动IC、柔性线路板（FPC）
和PCB电路板利用机台压合
第二步：接下来和背光板、灯源、铁框一齐组装成品；
第三步：老化处理，经过重重检测就是我们见到的“液晶面板了”。
TEL:024-88615519QQ:108117585
理想液晶维修网.sy112
沈阳理想光电科技有限公司出版http://.sy112
看到液晶面板，你能明白第一步有几个元件需要压合吗？
首先是异方向性导电胶（ACF）贴附：利用异方向性导电胶（可当作双面胶看待）黏附于IC
和Cell 间，提供导通和粘合之功能；其次进行集成电路（IC）压合作业，目的是为了使面
板线路与IC 线路通过导电粒子导通，以达到电流信号流通的目的。
接下来是可挠式线路板（FPC）压合作业：FPC 是软性印刷板，起连接讯号的作用，经过这
一步压合我们可以使面板线路与FPC 线路通过导电粒子导通以顺利连接信号.
最后一步压合是集成电路板（PCBA）压合，通过这个步骤我们可以达到两个目的，一是可以
使FPC 和PCB 的线路通过导电粒子导通，从而让电流信号流通，第二是机台压合提供一定的
温度、压力通过控制压合时间，AFC 可在高温下聚合硬化而将两种不同材料连在一起以提供
足够的工作强度。
TEL:024-88615519QQ:108117585
理想液晶维修网.sy112
沈阳理想光电科技有限公司出版http://.sy112
这是在检测压合的好坏。
高达五百倍的电子显微镜能让每个液晶分子都原形毕露。
TEL:024-88615519QQ:108117585
理想液晶维修网.sy112
沈阳理想光电科技有限公司出版http://.sy112
粒粒再现。
TEL:024-88615519QQ:108117585
理想液晶维修网.sy112
沈阳理想光电科技有限公司出版http://.sy112
检测玻璃基板是否与规格相符，包括：玻璃厚度、尺寸、平坦度等项目。另外，必须检查玻
璃的外观上是否有刮伤、阴影或表面上任何的变化.
用钠灯显色性差检查彩色滤光片正反面的不均匀性（Mura）。 无尘车间对环境要求非常高，
相当多的检测仪器确保了每一道工序正确无误。
TEL:024-88615519QQ:108117585
理想液晶维修网.sy112
沈阳理想光电科技有限公司出版http://.sy112
背光源的产生和显示
成品组装就简单了，把上面几个步骤地成品用铁框组合就可以了.
OK,通过以上的图片介绍,我们已经清楚了液晶面板的基本结构,那么接下来我们对液晶面
板PCB 板接口电路的类型做出分析.
TEL:024-88615519QQ:108117585
理想液晶维修网.sy112
沈阳理想光电科技有限公司出版http://.sy112

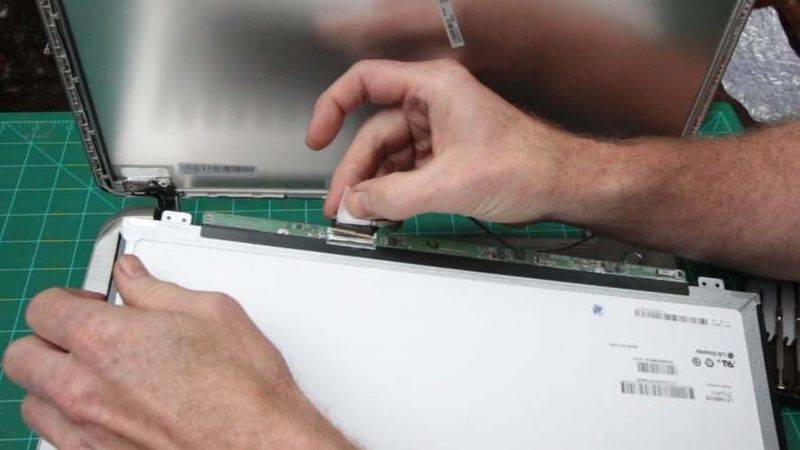

第二节:液晶面板PCB 板LVDS 接口分析
1， 液晶面板接口分类
通过2007 版教程的学习,我们已经了解了TFT-LCD 屏的接口类型有LVDS,TTL,RSDS,TCON
等等.这里不再重复介绍各接口特点和分类原则.我们将针对目前比较普及的LVDS 接口类型
TFT-LCD 屏的面板控制电路做分析.
LVDS 屏:目前所销售的15 寸,17 寸,19 寸以及更大尺寸的TFT-LCD 屏均为LVDS 接口.包
括笔记本电脑液晶屏.LVDS 屏的特点是高电平传送信号,可以保证图像清晰率和良好的对比
度.我们在维修中所遇见的台式液晶显示器和电视的17 寸,19 寸,20 寸等面板均为标准的双
8 位LVDS 接口,如三星LTM170EU-L31,三星LTM190EX-L31,中华CLAA170EA-07G 等.
上面的图片介绍了目前销量较大的显示器品牌所采用的液晶面板型号和驱动板主控IC 方案.
随着保修时间的过渡,以上显示器将是我们下一个阶段所面对的维修对象.
2,LVDS 原理与应用简介:
TEL:024-88615519QQ:108117585
理想液晶维修网.sy112
沈阳理想光电科技有限公司出版http://.sy112
TEL:024-88615519QQ:108117585
理想液晶维修网.sy112
沈阳理想光电科技有限公司出版http://.sy112
TEL:024-88615519QQ:108117585
理想液晶维修网.sy112
沈阳理想光电科技有限公司出版http://.sy112
目前常用的液晶屏17 寸以上尺寸均为双8 位LVDS 屏,其接口定义如下图所示:
TEL:024-88615519QQ:108117585
理想液晶维修网.sy112
沈阳理想光电科技有限公司出版http://.sy112
3,LVDS 与TTL 信号转换IC 介绍
通过2007 版教程的介绍,我们已经清楚, TFT-LCD 面板的基本识别信号是TTL 信号.TTL
信号大量应用在老式笔记本液晶屏和台式机液晶屏上.目前的大尺寸液晶屏虽然采用了
LVDS 接口技术,但是实际上是 TTL 信号转码后获得的高电平信号而已.下面通过常见的 TTL
转LVDS 解码IC 的定义来识别一下LVDS 信号中原有TTL 信号的线序.
LVDS 信号工作时分发处理方式:
TEL:024-88615519QQ:108117585
理想液晶维修网.sy112
沈阳理想光电科技有限公司出版http://.sy112
TEL:024-88615519QQ:108117585
理想液晶维修网.sy112
沈阳理想光电科技有限公司出版http://.sy112

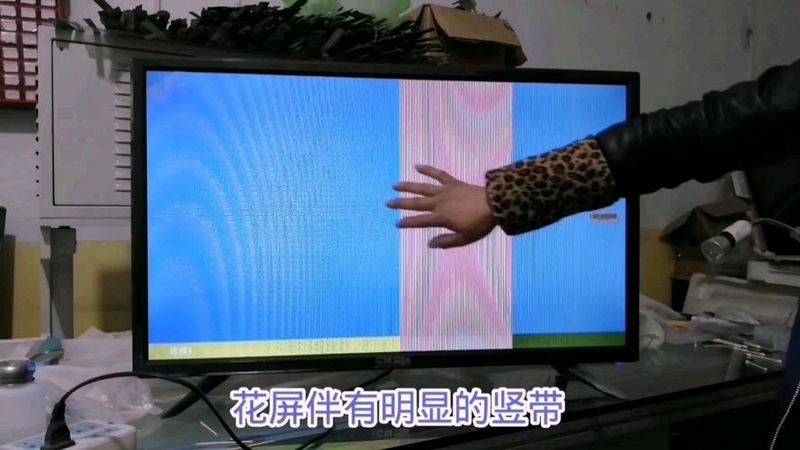

4,故障总结:当 LVDS 接收 IC 以及转码 IC 出现问题的时候,会出现白屏,花屏,屏暗等故障.
其中最典型最常见的故障就是8 位LVDS 接口IC 中的DA3-,DA3+信号对电阻发生短路.造成
屏幕图像显示正常,但是对比度很低,图像灰蒙蒙的现象.我们在遇到类似的故障时,可以用
完用表的电阻档逐个测量LVDS 每对信号的阻值,来确认接口IC 或接口电阻的完好.
TEL:024-88615519QQ:108117585
理想液晶维修网.sy112
沈阳理想光电科技有限公司出版http://.sy112
第三节,液晶面板PCB 控制板显示方案
一, TFT-LCD 驱动(Driver)IC 介绍
对于驱动IC 的概念我们可能主要认为是液晶的驱动板上的AD IC,实际上在TFT-LCD 显示设
备中,分别存在第一级,第二级,第三级,三个驱动IC.
第一级驱动IC 电路:在电路架构最前方的,也就是我们所熟悉的驱动板上的AD IC,包含类比
位数转换器(ADC),DVI 解码接收器,缩放控制电路(Scaler),屏幕调整电路(OSD),微处理器
(MCU)等. 在原厂驱动板或通用驱动板上的 Gnesis,瑞昱(Realtek),晶捷科技(MRT),晨星
(Mstar),创品(Trumpion),晶磊(SmartASIC),凌越(Topro),伟诠(Weltrend)等品牌驱动 IC
都是常见的厂商方案.对于第一级驱动IC 的损坏,多是需要更换IC 或是直接换驱动板.
第二级驱动 IC 电路:处于电路架构中段,也就是我们所谓的液晶面板 PCB 板上的屏显 IC,这
个电路包括了时序控制器(T-CON),直流升压转换器(DC/DC converter),伽玛电压产生器
(Gamma Voltage Generator)等. 对于第二级驱动 IC,像三星的 LXD91811,LXD91810 等易损
型号的IC 我们比较熟悉,其余的方案厂商还有夏普,NEC,LG,联咏,奇景,华邦等.
TEL:024-88615519QQ:108117585
理想液晶维修网.sy112
沈阳理想光电科技有限公司出版http://.sy112
第三级驱动 IC 电路:处于电路架构最后端的是液晶面板端的 LCD 驱动 IC,包括扫描驱动
IC(gate driver IC)和有源驱动 IC(source driver IC).第三级驱动 IC 的更换需要采用热
压和邦定设备.
TEL:024-88615519QQ:108117585
理想液晶维修网.sy112
沈阳理想光电科技有限公司出版http://.sy112
第四节 液晶面板PCB 板的组成和工作原理
一,PCB 板显示电路：一般由 Timing Controller、Source Driver、Gate Driver 组成。有
的IC 把Timing Controller 和Source Driver 集成在一起了，也有的IC 把三个部分都集成
了。这三部分电路一般都集成在TFT LCD 模组里面了，也有的TFT LCD 把Timing Controller
IC 放到外面了（如SHARP 的一些LCD）。
如SAMSUNG LTV350QV LCD DRIVER IC 是S6F2002，S6F2002 集成了Timing Controller、
Source Driver、Gate Driver 部分和电源管理部分，164RGB X 240 驱动能力，所以对于320
X 240 QVGA 的分辨率，需要两片S6F2002。两片S6F2002，一片作为主控制器，一片作为从
控制器，正是由于LVT350QV 是有两片DRIVER IC 驱动的缘故，如果上电时序配合不好，很
容易出现显示异常（一半显示不正常，一半显示正常）。
TFT 电路驱动原理：由CPU 通过LCD 接口送来的视频信号及时钟经过TCON 的时序转换，RGB
数据经过D/A 转换送到SOURCE 端，同时 TCON 产生移位时钟信号驱动GATE 端，选通一行，
打开这一行的所有晶体管， SOURCE 向液晶电容充电，液晶产生灰度并保持，通过 GATE 的
