【机器型号】：HS525TD
【板号】：HS-525T 芯片组型号为凌动D525 CPU+NM10南桥
【故障现象】：收银工控主板由不上电到不显示
【维修过程】：

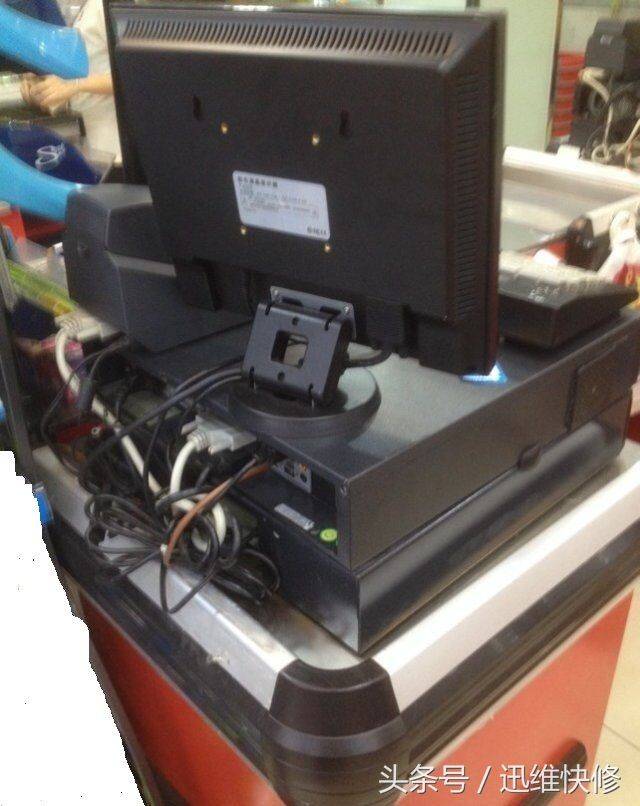

客户送来一台收银电脑，故障描述为无法开机，检测机器后确认主板上电无反应。先来张收银电脑实物图和工控主板实物图。
第一步先把主板断电，用万用表量测主板上的正12V，正5V，+3.3V，内存主供电1.5V，桥核心供电1.5V及1.05V，还有CPU VORE供电阻值未见异常。

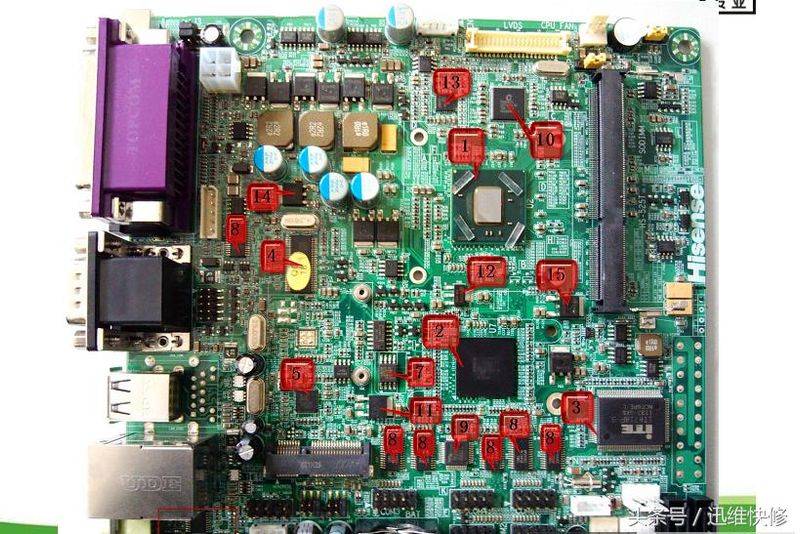

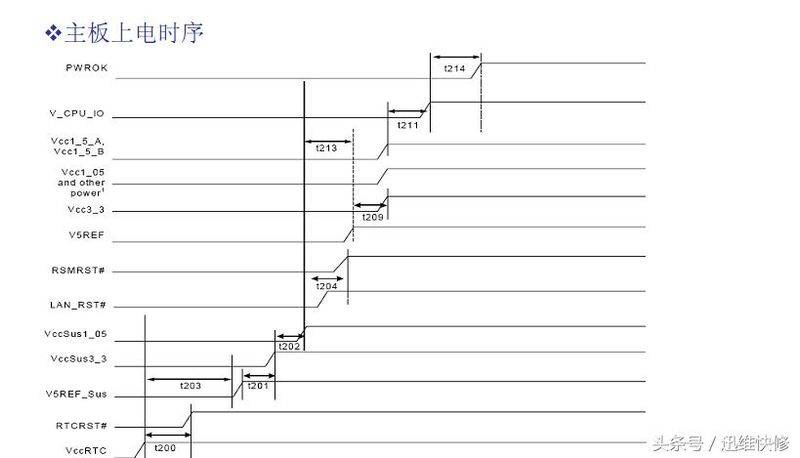

第二步只能按芯片组时序查南桥的8个待机条件检修主板了。时序图如下：

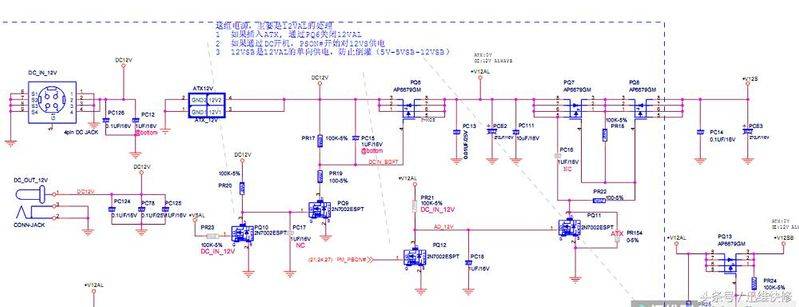

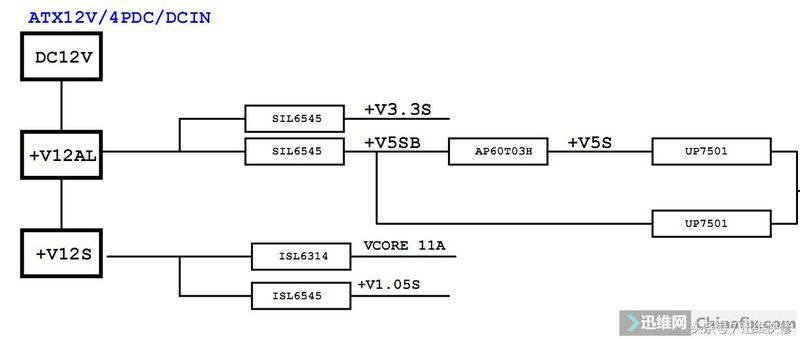

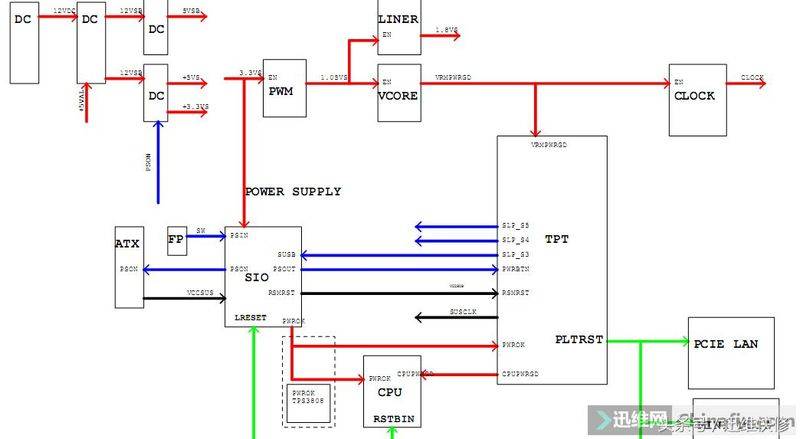

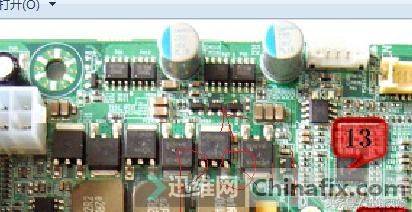

从主板实物时序图上分析，先查工控主板的保护隔离供电，即DC12V供电，先打对地值是好的。用万用表量PQ6 MOS管第1脚有12V电压，但量第8脚为0伏。图纸原理图如下：
此管为P沟道MOS管，当4脚为低电平时，MOS的第1/8脚才能完全导通，G极受控于PQ9 7002 MOS管。12V电压经PR20 20K电阻约1.0V电压后给到PQ9 G极，7002管导通，使PQ6上控制信号电阻PR17与PR19电阻形成分压，PQ6第8脚才会有12V电压输出。实修过程用示波器量PQ9管第1脚电压为0V，这个正常有1V才对，主板断电后，目检PQ9及周围元件外观，发现PR20电阻发霉了，从料件盒找到一个20K电阻后，主板上电试机PQ6第8脚 +V12AL待机电压OK，触发主板开关键后，主板仍然涛声依旧不上电，花了俺半个小时。

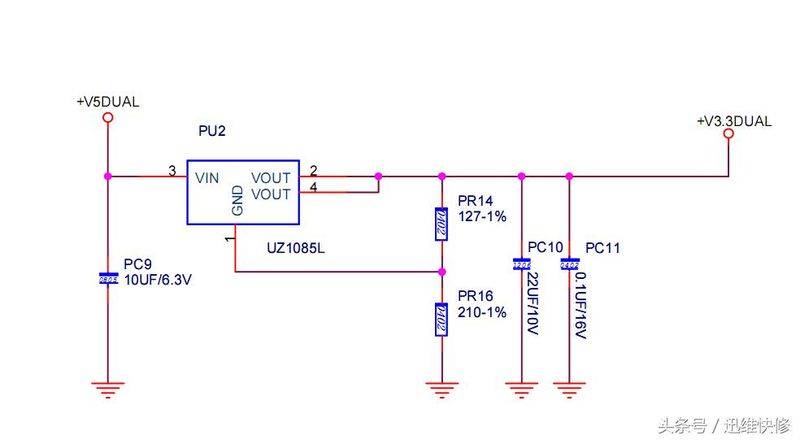

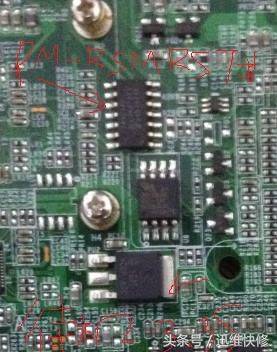

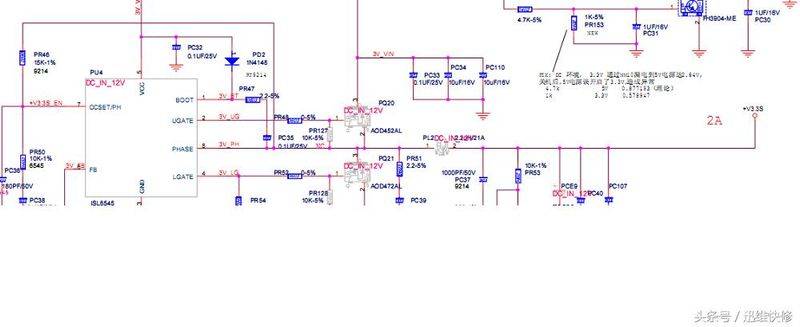

第3步，检查南桥的+V5SB和+3.3S，主板位号为PU2 UZ1085L。
待机电压为0K：

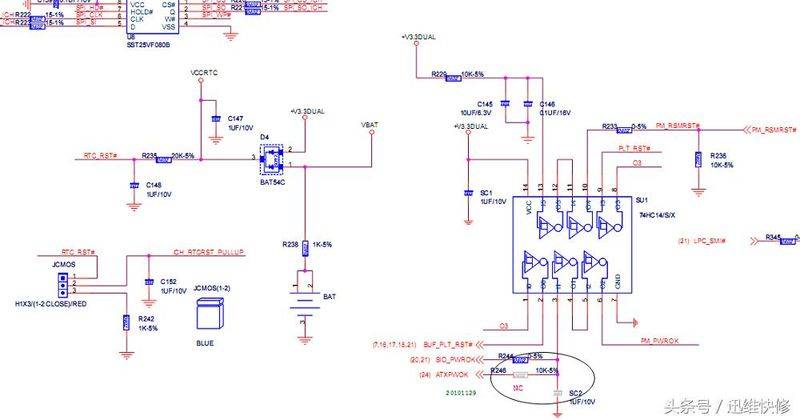

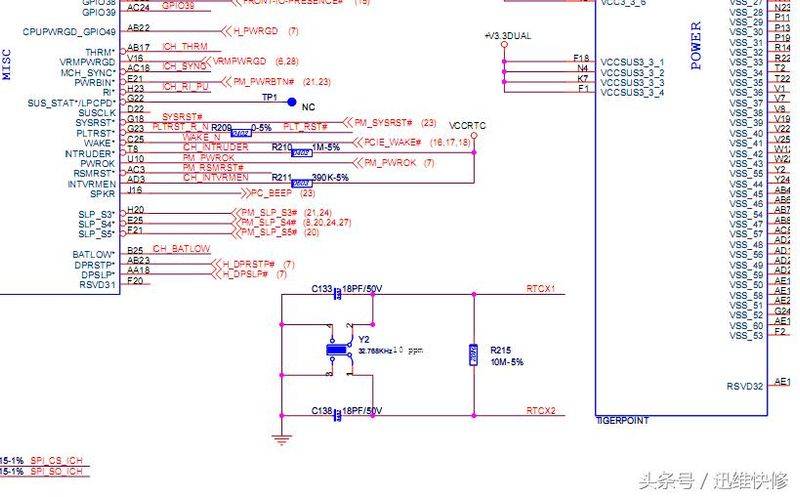

第4步，检查南桥RTC部分信号及工作条件。如图所示：
用示波器检查D4 BAT54C二极管第3脚3.3V VCCRTC为OK，查JCMOS跳帽上2脚RTCRST#信号3.3V信号也OK。

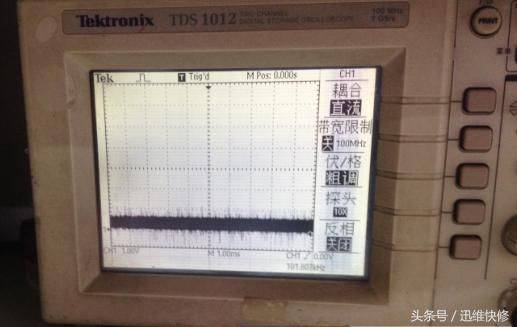

示波器量测Y2 32、768KHZ晶体波形为正常。

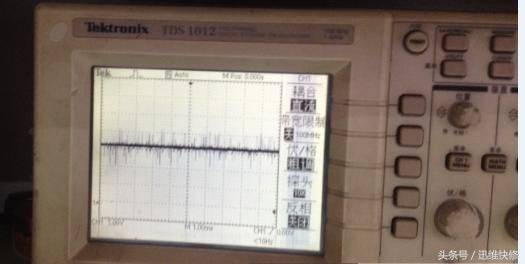

第5步检查南桥待机电压好PM-RSMRST信号，示波器实测为3.3V，位置为SU1 74HCT14门电路产生。
主板实物上位号为R233。

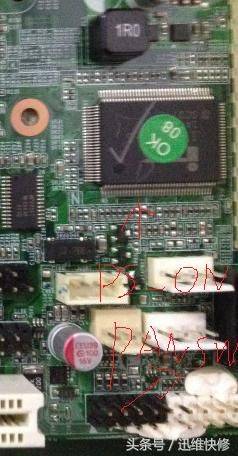

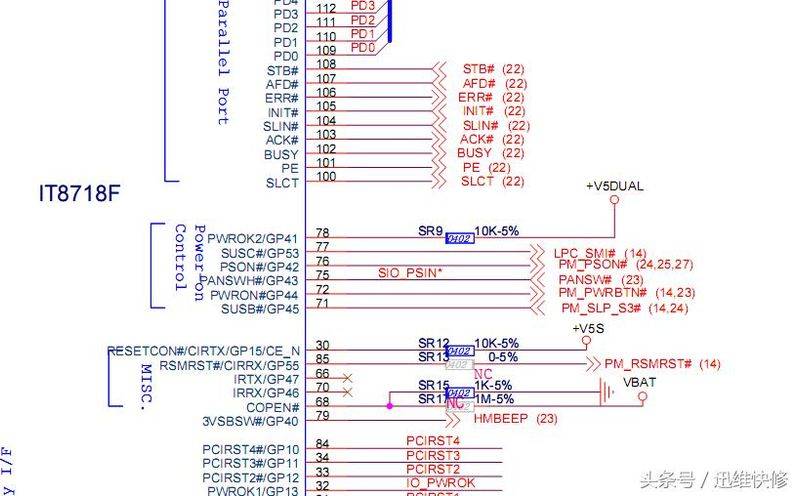

第6步，检修开关面板PANSW信号到SIO IT8718F及到NM10南桥上PWRBTN信号是否有跳变电平。如图所示：
经排查IT8718F上第75脚，第72脚以及第71脚三个信号均有高低高电平跳变过程。
SIO芯片收到SLP_S3#信号后会从第76脚拉低PS_ON信号，这样工控主板才完成了上电的动作。示波器检查76脚信号有从5V到0V下拉动作，往后跟此信号到了PQ12 MOS管上。
工作原理分析如下：PQ12第1脚为低电平时管子截止，+V12AL电压经PR21 100K电阻给到PQ11 7002 N管第1脚，使MOS管导通，从而使PR18和PR22电阻构成分压，拉低了PQ8 AP6679GM P沟道管子G极，使管子D-S极导通产生+V12S二极工作电压。
实测PQ11 7002管子第1脚为0V电压，主板再次断电后打PQ11管子G极对地值为20欧，怀疑阻值不正常。
于是用断线法维修，先烙铁开电取下PQ11 MOS管，打第1脚对地值恢复到500欧姆，看来是小MOS软管损坏了，从报废板取7002管子装上，主板触发后上电正常了。高兴过后板子居然不跑码开机，一看到了吃中餐时间，放下机子吃饭去了。。。

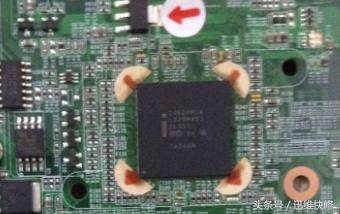

第7步主板不开机按电子产品工作三原则，查供电时钟和复位信号。先用示波器查网卡芯片上PLTRST信号为0V，原来主板无复位引起不开机，打此信号对地值400欧正常的。查了主板上各供电均正常，为了速战速决，先把主板更换南桥，结果又是涛声依旧啊。
第8步只能重新检查南桥的时钟信号了，主要是PCI 33M CLK和PCIE 100M CLK时钟。

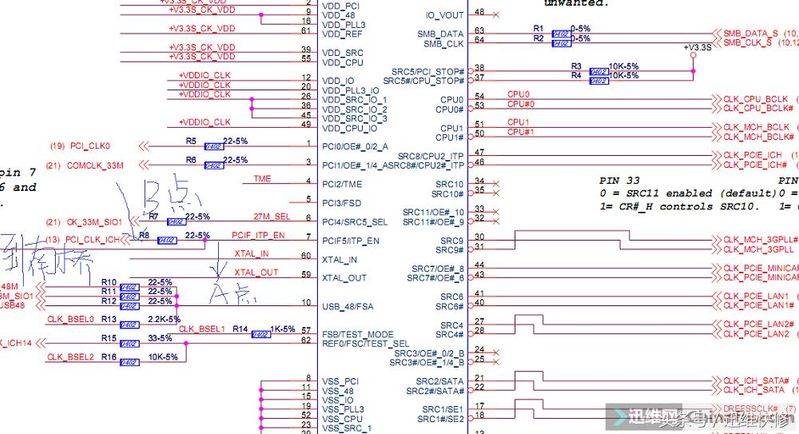

实测时钟芯片上第46/47脚的波形和对地阻值0K。检查时钟第7脚上PCI CLK 33M波形也一样，跟线到R8 22欧电阻上A点，但量电阻上B点却为0V无波形，用万用表量发现R8电阻损为无穷大坏，又是电阻 引起的啊，迅速换了电阻 后，主板复位出来了，数码卡一路小跑主板点亮开机了。到此工控主板修复OK，主板装在机箱后大功告成了。
这两个小时的修机过程花了我三个小时写贴子，看来写贴比修机更不易，分析不对之处请各位多多指教。
