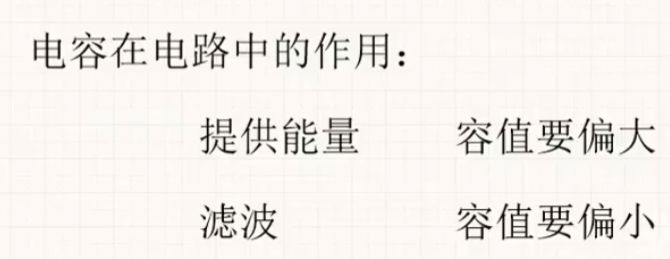

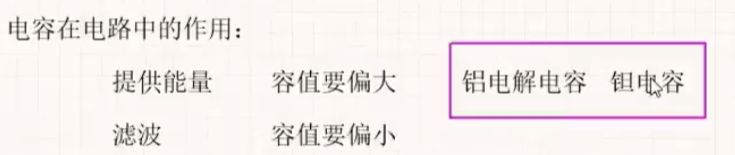

电容在电路中作用，

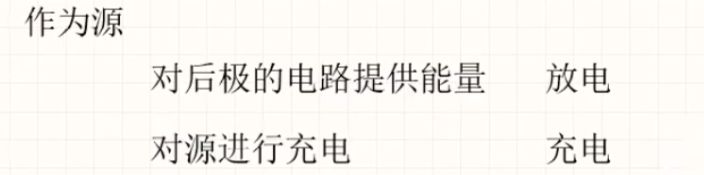

工作状态：根据能量流动方向可分为充电和放电两种工作模式
1）作为能量源2）作为储能元件2.1 电容的储能原理3.电压稳定：在电路设计中保持电压稳定是根本需求
电容的两端电压 相对电压不能突变稳压
4.电容的漏电流与纯电容特性5）电容的容抗与阻抗6.电容的封装

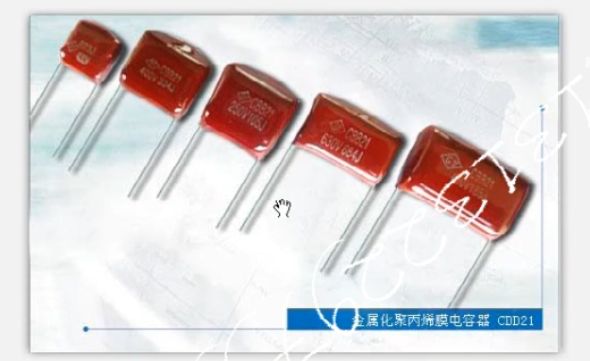

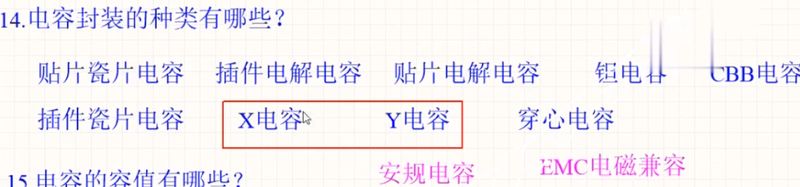

主要类型： 安规电容特性：6.1各电容的封装6.1.1CBB电容特性与用途

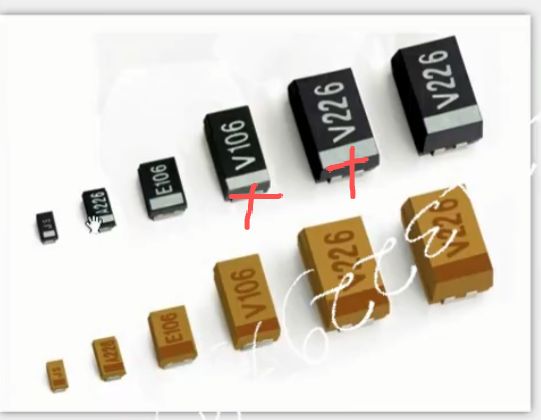

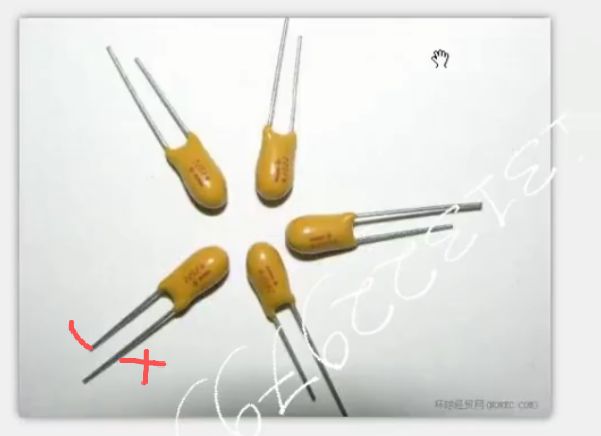

应用特点： 6.1.2钽电容特性与注意事项
用的少 容量小

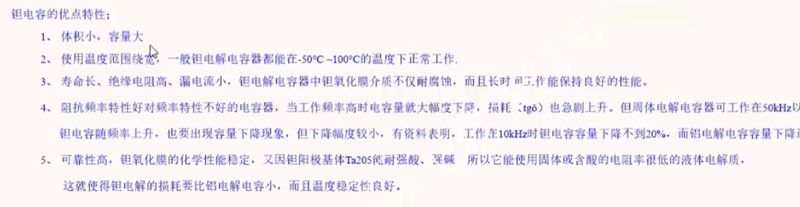

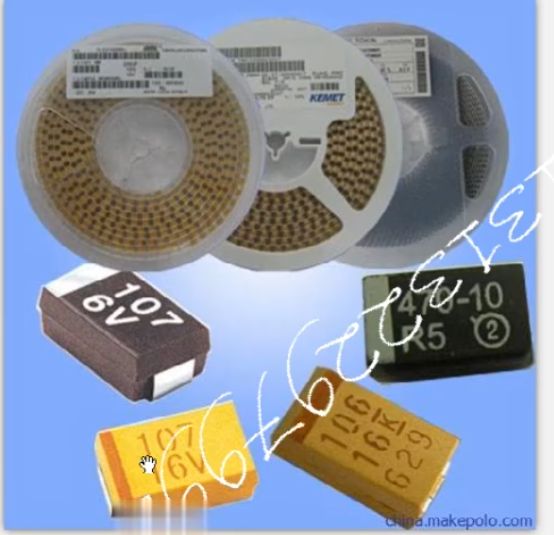

钽电容优点
缺点

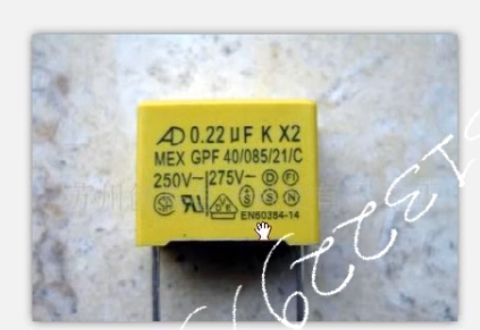

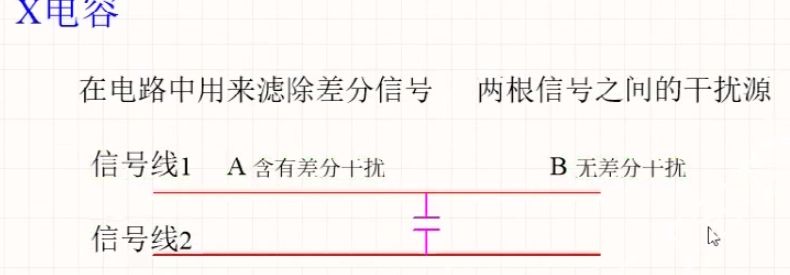

6.1.3 X电容
电路功能： 首要功能：用于滤除差分信号两根信号之间的干扰源。工作原理：将电容接在两个信号线之间，干扰信号会通过电容被短路掉。典型应用：当两个信号线之间出现本不该存在的电流流动时，通过X电容提供低阻抗通路。
实际效果：在信号传输路径中插入X电容，可以有效阻断差分干扰的传播。电压等级很关键，常见有250V、275V等规格

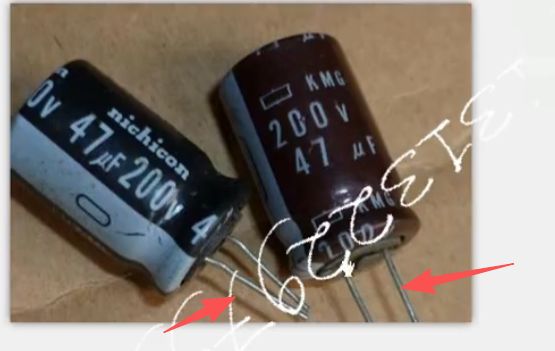

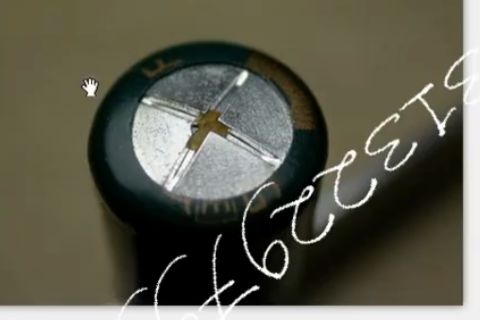

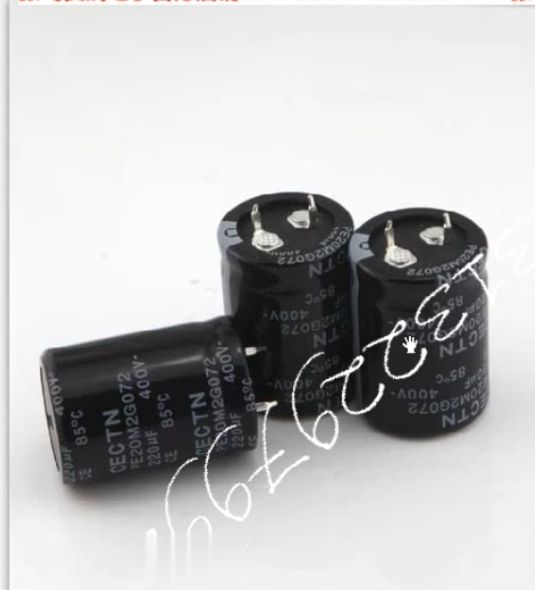

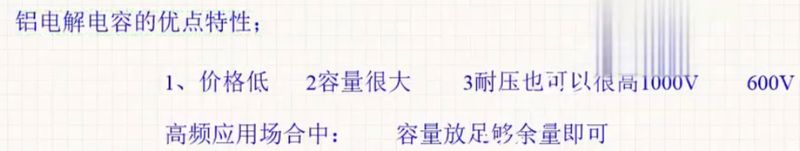

6.1.4电解电容
体积特性：体积较大，但容量也特别大，适合大电流场合。

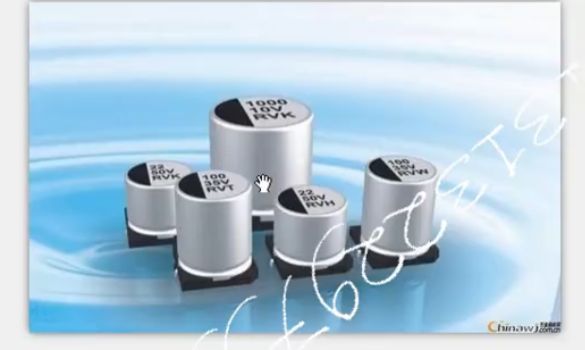

贴片铝电解电容

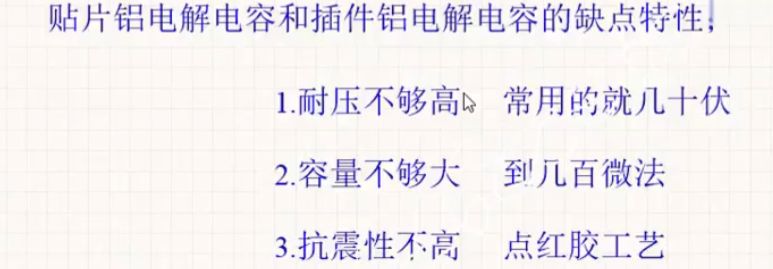

6.1.4.1贴片铝电解电容和插件铝电解电容的缺点特性;
物理连接： 6.1.6 瓷片电容
又称独石电容，与贴片瓷介电容结构相似
小容量滤波（μF级别以下），但实际还有其他多种电路功能
7电容的常见厂家选型建议： 价格因素： 极性区分： 应用注意：
8. 电容的应用
总结一：
知识点
核心内容
易混淆点/注意事项
应用场景
电容的基本作用
在电路中作为“源”提供能量，具有充电（储存能量）和放电（释放能量）两种状态
区分充电（外部对电容供能）与放电（电容对后级电路供能）
电源滤波、能量缓冲
电容的电压特性
电容两端电压不能突变，具有稳定电压的作用
电压稳定性与电容容量的关系
稳压电路、瞬态保护
电容的储能原理
借助电场储存电能（正负电荷在介质两侧聚集）
介质绝缘性与漏电流的平衡
高频电路、能量回收
电容分类与用途
瓷片电容（小容量）、电解电容（大容量）、钽电容（有极性）、X/Y电容（安规/EMC）
钽电容极性接反会爆炸；X电容滤差分干扰，Y电容滤共模干扰
电源设计、EMC整改
安规电容（X/Y）

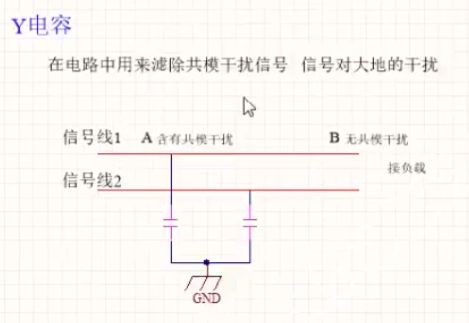

X电容接信号线间滤差分干扰，Y电容接信号-大地滤共模干扰
功能上非必需，但影响EMC性能
电器认证（CE/UL/3C）
电容的类比模型
用水库比喻电容：蓄水（充电）调节水流波动（稳压）
水库容量对应电容容量，水流波动对应电压纹波
直观理解电容的稳压原理
电容的工艺类型
贴片（体积小） vs 插件（电流承载强）
高频特性与寄生参数差异
PCB布局、高频电路设计
国际认证标准
欧洲CE、美国UL、中国3C、日本PSE
认证电容需标注认证编号
出口电子产品设计
