《选修3-1》P47：实验《描绘小灯泡的伏安特性》
实验目的：
1.掌握滑动变阻器的使用方法及连接方式.
2.掌握伏安特性曲线的描绘方法.
3.理解小电珠的伏安特性曲线为什么不是一条直线．

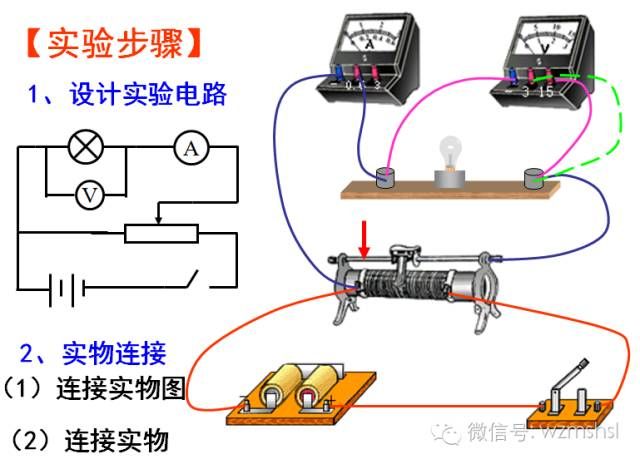

实验原理

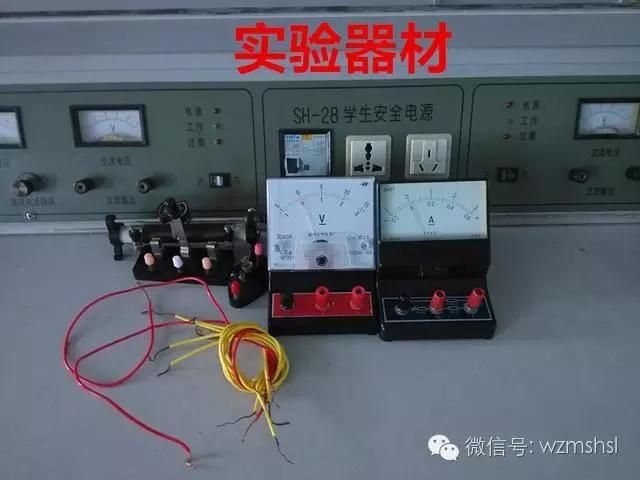

实验器材

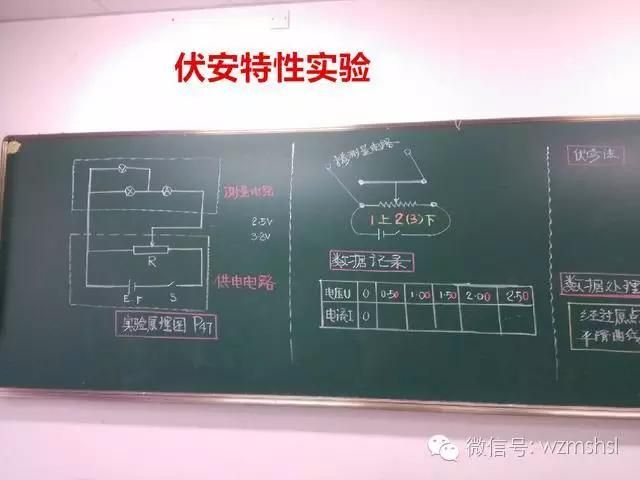

上课板书：

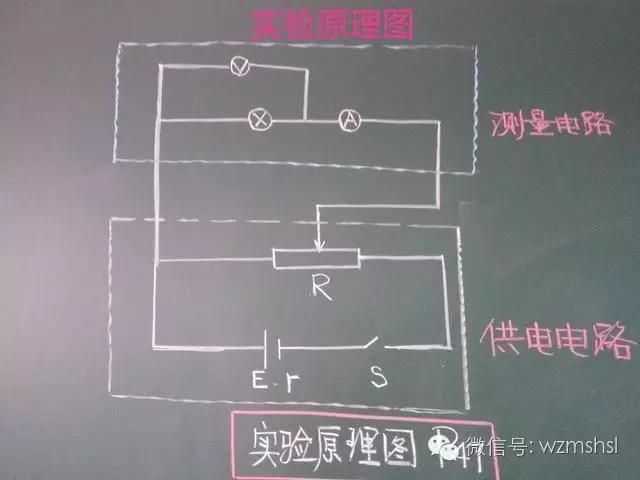

实验原理：供电电路与测量电路

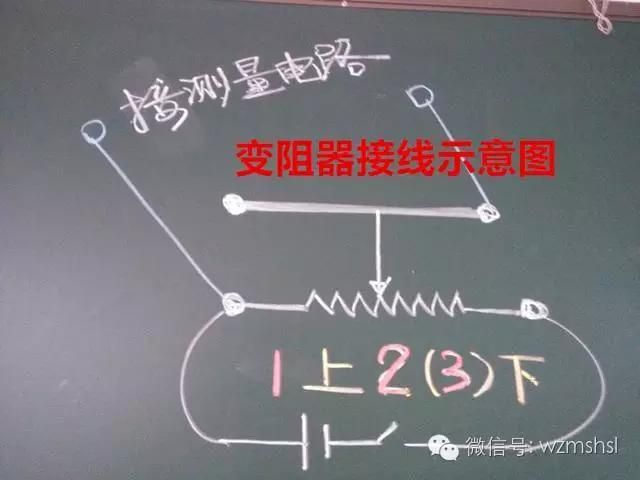

变阻器接线示意图

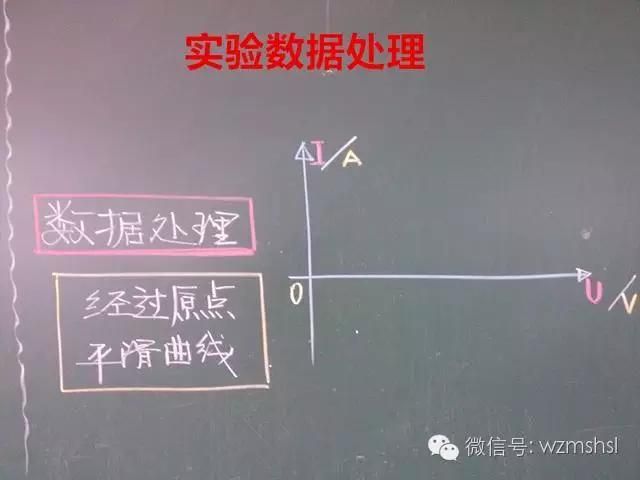

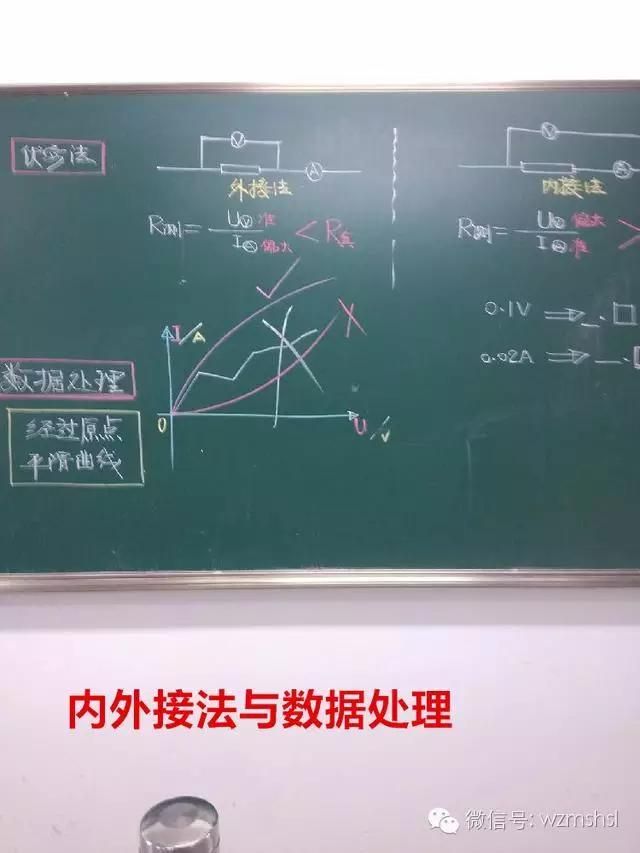

数据处理
高考试题赏析：

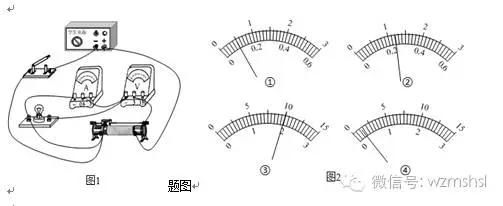

(2015高考浙江)图1是小红同学在做“描绘小灯泡的伏安特性曲线”实验的实物连接图.
(1)根据图1画出实验电路图;
(2)调节滑动变阻器得到了两组电流表与电压表的示数如图2中的①、②、③、④所示,电流表的量程为0.6A,电压表的量程为3V.所示读数为:①、②、③、④.两组数据得到的电阻分别是和.
解析：（1）由图1所示电路图可知，滑动变阻器采用分压接法，电流表采用外接法，根据实物电路图作出实验电路图，电路图如图所示：
（2）电流表的量程为0.6A，最小刻度为0.02A，故在读数时只估读到最小刻度位即可，故分别为0.10A，0.24A
电压表的量程为3V，最小刻度为0.1V，故在读数时需估读到最小刻度的下一位，故分别为2.00V，0.27V
由R=U/I 代入数据可得R1=8.3Ω R2=2.7Ω
