原创 船长-王鑫 液压贼船
一、单向阀：单向流通的 “液压守门人”
单向阀是液压系统中结构最简单的元件之一，其核心功能是允许油液单向自由流动，同时阻断反向流通。除方向控制外，它也可作为压力控制元件使用。
工作原理示意图：
正向流通
油液从左侧接口流入，经止回阀后从右侧接口流出。
反向阻断
当右侧压力等于或高于左侧时，阀芯关闭，阻止油液逆流。
二、单向阀的典型应用场景

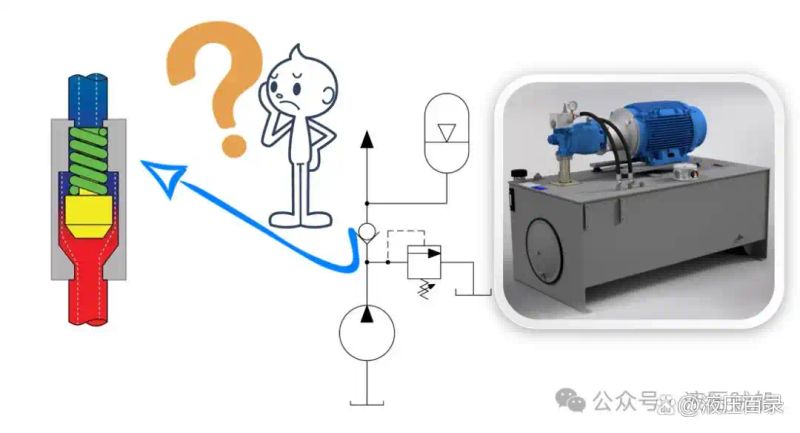

1、液压泵下游的 “安全卫士”
安装位置：紧邻液压泵出口处。
弹簧压力特性：通常为 1-5 磅 / 平方英寸（psi），符号中常省略弹簧标注。
核心作用：作为 “泵隔离单向阀”，实现四大功能：
（1）阻隔压力冲击
当系统突然停止（如换向阀失电或液压缸行程终止）时，油液流速从5~10m/s骤降至零，管路压力可能瞬间飙升2~3倍。单向阀迅速关闭，防止高压冲击反传至泵体。
实际案例：
某胶合板厂一周内连续更换 4 台液压泵，原因是泵壳开裂。最终发现止回阀内活塞和弹簧缺失，导致压力冲击直接损毁泵体。一个价值150元的单向阀故障，引发了1.5 万元的泵更换成本和5万元的停机损失。
（2）防止管路油液回流
系统停机时，若泵安装位置低于阀门、液压缸等元件，单向阀可阻止油液经泵回流至油箱，避免管路形成真空，防止外部空气通过密封件处混入系统（重启时需额外排气）。
（3）阻隔蓄能器反向冲击
若系统配备蓄能器（泵出口下游），停机时蓄能器内的高压油会试图反向驱动泵。单向阀可阻断回流，避免泵轴或电机反向旋转。
检测小技巧：观察泵轴或电机风扇是否转动，可快速判断止回阀密封性是否良好。
（4）多泵系统防串流
在主泵+备用泵组合的系统中，各泵出口单向阀可阻止运行泵的油液流向备用泵，以防止备用泵反向旋转导致密封损坏。
实际案例：
某造纸厂化学洗涤驱动系统的备用泵轴封频繁损坏，最终发现是壳体泄油管路的单向阀卡死于关闭状态，导致泵壳内油液无法排出，压力憋坏密封件。
（搞不懂为什么在泄油管加背压阀）
2、换热器的 “保护神”
当止回阀作为安全阀保护换热器时，弹簧压力通常设定为 65-100 psi：
冷油保护
油温过低导致冷却器入口压力超限时，止回阀开启，油液 bypass 冷却器，避免换热器因高压受损。
污染防护
若空气冷却器管束堵塞，止回阀可防止管路压力骤升。
实战案例：
某锯木厂学员在调试设备时发现原理图中标注的冷却器保护单向阀被拆除，管路封堵。该厂一周前刚因管束破裂更换了冷却器 —— 正是由于单向阀缺失，才导致污染堵塞引发的高压直接击穿管束。
三、维护与故障排查要点
（1）原理图优先
检修前务必理解止回阀在系统中的设计功能（如隔离、保压、防冲击等）。
（2）小件不小觑
避免因 “元件简单” 而忽视检测，重点检查阀芯卡滞、弹簧失效、密封磨损等问题。
（3）系统联动思维
当泵、阀、执行元件频繁故障时，需追溯上游止回阀是否正常工作。
四、结语
单向阀虽小，却在液压系统中扮演着 “四两拨千斤” 的角色。从泵的保护到系统稳定运行，从成本控制到生产连续性，其功能不可替代。希望本文能帮助液压系统从业者更重视这一 “小元件”，通过正确维护与设计，避免因小失大的生产事故。
《液压技术集训营》培训通知
（8人小班）
各位液界同仁：
由上海液压气动密封行业协会主办、液界联盟学院承办的《液压技术集训营》现面向社会公开招生！
在工业技术飞速发展的当下，液压技术作为现代机械装备的关键支撑，其应用范围正不断拓展。在液压行业中，掌握核心技术不仅意味着具备解决业务问题的专业技能，更相当于持有一张高薪入场券。为助力广大液压技术爱好者与从业者提升技术能力、突破技术瓶颈，现将培训安排及相关通知如下：
一、实战导向，积累宝贵经验
课程不仅传授理论知识，更注重实践操作。学员将亲手拆解、组装液压元件，通过模拟仿真设计、调试完整液压系统。在实战中积累经验，应对工作中的各种挑战。
二、专业师资，保驾护航
授课导师均为行业内资深专家，拥有多年的液压技术研发和应用经验。他们不仅具备深厚的理论知识，更熟悉液压行业的实际需求。在教学过程中，导师将一对一指导，解答你的每一个疑问，确保你学得懂、用得上。

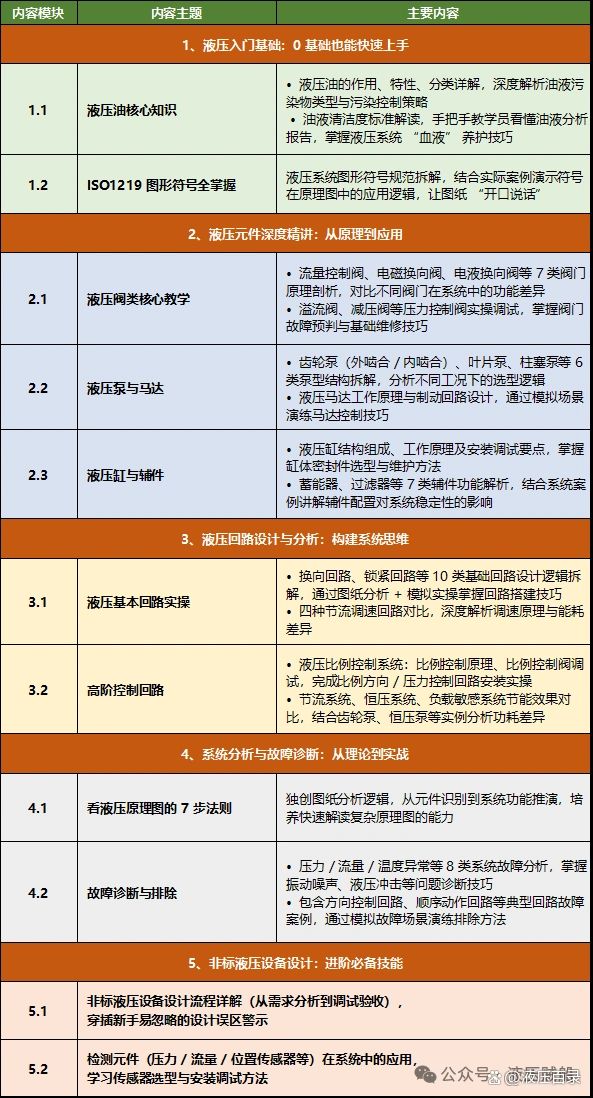

三、系统大纲，全面覆盖知识

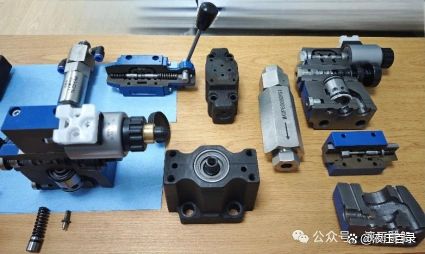

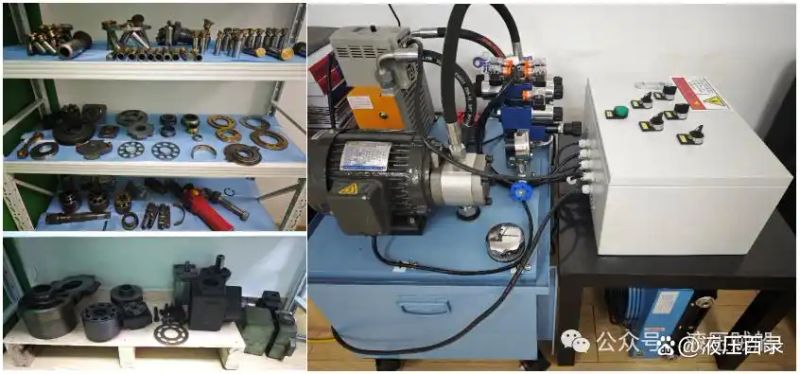

l现场培训条件及配套教学设备：
