振动盘，这个在自动化生产线上看似不起眼的小设备，却是实现零件自动、有序、精准上料的关键。它的核心原理在于利用电磁振动器产生的高频微幅振动，驱动零件在特制的螺旋轨道上爬升、筛选和定向，最终以统一的姿态被送往下一工序，极大提升了生产效率和自动化水平。简单来说，就是“振动驱动，轨道排序，定向输出”。
你是否好奇，在那些高度自动化的工厂里，无数微小的零件是如何被乖乖地、整齐划一地送往下一个工序的?这背后，常常少不了一个默默无闻的“功臣”——振动盘。别看它结构似乎简单，里面可藏着不少巧妙的设计!今天，我们就来深入浅出地聊聊振动盘是如何工作的。
一、振动从何而来？—— 电磁振动的魔法
振动盘的动力源泉，通常来自于其底座内部的电磁振动器。
电磁铁与衔铁（或弹簧片组）：振动盘的底座内安装有电磁铁线圈和与之配合的衔铁(或一组弹性良好的倾斜弹簧片)。
交变电流的驱动：当控制器给电磁铁线圈通入经过整流和脉冲调节的交变电流(或脉冲直流电)时，电磁铁会产生一个周期性变化的磁场。
周期性吸合与释放：这个变化的磁场会周期性地吸引衔铁(或使弹簧片组变形)，当电流减弱或消失时，衔铁在弹簧的弹力作用下复位。这个过程以非常高的频率(通常是工频的整数倍，如50Hz或100Hz)不断重复。
产生定向振动：由于弹簧片的倾斜安装或特殊的结构设计，这种高频的吸合与释放动作，会使整个振动盘(主要是料盘部分)产生一个微小但快速的、略微向上并向前倾斜的往复振动。这个震动是定向的，它有一个微小的垂直分量和一个水平分量。
二、零件如何“爬楼梯”？—— 螺旋轨道的引导 ️

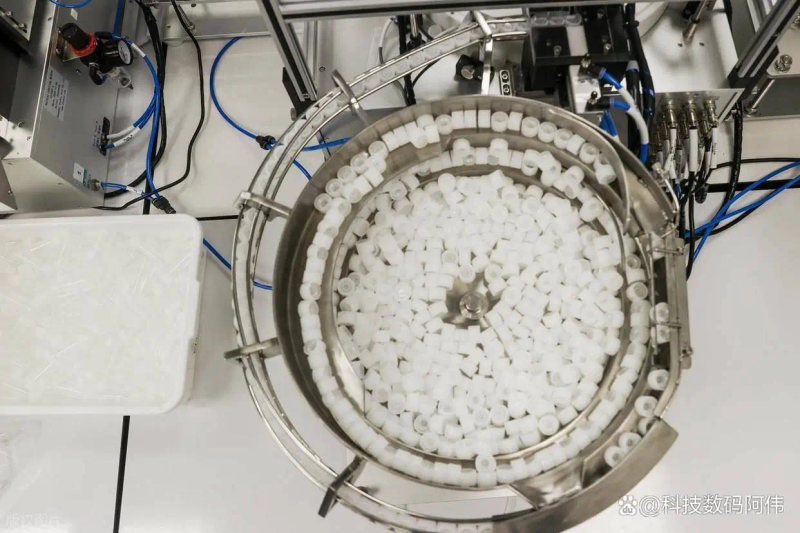

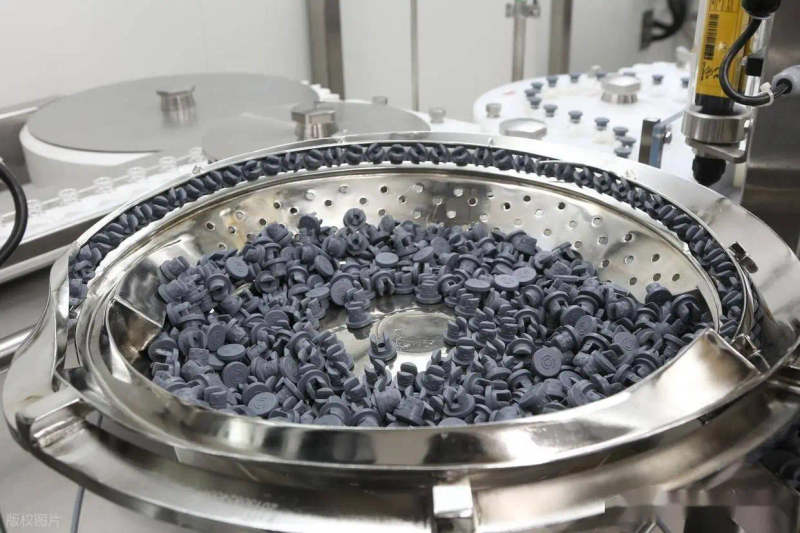

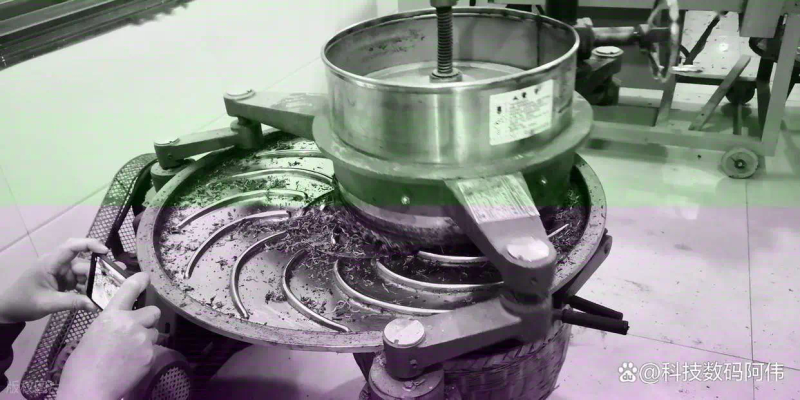

振动盘的核心部分是一个圆柱形或锥形的料盘，其内壁加工有螺旋上升的轨道。
微抛运动：当振动盘振动时，料盘内的零件会因为这个微小的定向振动而被轻微地“抛起”并向前上方移动一小段距离，然后落下。
持续爬升：由于振动是持续不断的，零件就会这样一点一点地沿着螺旋轨道向上“爬升”。想象一下你筛东西时，簸箕里的东西是如何运动的，有点类似，但更加规律和受控。
三、如何保证零件“听话”？—— 定向与筛选的智慧
仅仅让零件向上运动还不够，自动化生产要求零件以特定的姿态排列。这就要靠螺旋轨道上各种巧妙的定向和筛选机构了。
轨道截面设计：轨道的宽度、高度和截面形状会根据零件的特定外形来设计。例如，某些形状的零件只有以特定姿态才能稳定地停留在轨道上。
筛选结构：
挡板与限位：在轨道的特定位置设置挡板，如果零件姿态不对(比如太高、太宽)，就会被挡住或从轨道上掉落回料盘底部。
缺口与孔洞：利用零件自身的形状特征，如某个方向有凹槽或凸起，轨道上会设计相应的缺口或凸台，只有姿态正确的零件才能顺利通过，姿态错误的则会卡住或掉落。
气吹辅助：对于一些轻小或难以通过机械结构定向的零件，有时会配合使用气吹装置，从特定角度吹气，将姿态不正确的零件吹落。
翻转机构：有些设计能让零件在特定位置实现翻转，以达到期望的姿态。
最终定向：经过这一系列“关卡”后，能够顺利到达轨道末端的零件，就都是以符合要求的姿态排列整齐的了。
四、有序输出，对接生产线 ️
当零件排着队到达螺旋轨道的出口时，它们就可以被平稳地输送到下一道工序，例如通过直线振动器进一步传送，或直接被机械手抓取、进入组装机等。
振动盘的主要构成部分概览：
料斗（料盘）：盛放零件，内有螺旋轨道。
底盘（底座）：支撑料斗，内含电磁振动器和减震装置。
控制器：用来调节振动盘的振动频率和幅度，从而控制零件的上料速度。
定向机构：精华所在，集成在螺旋轨道上，用于筛选和整理零件姿态。
为什么自动化生产离不开振动盘？
提高效率：持续不断地自动上料，远超人工速度。
保证精度：输出的零件姿态统一，减少后续工序的错误。
降低成本：替代人工上料，节约人力成本。
适应性强：通过更换不同设计的料盘，可以适应多种不同形状和尺寸的零件。
使用小贴士 ：
零件匹配：并非所有零件都适合振动盘，选择时需考虑零件的形状、大小、重量、材质等。
定期维护：保持料盘清洁，检查紧固件是否松动，确保电磁铁散热良好。
正确调试：控制器的参数(电压、频率)需要根据零件和上料速度要求进行精确调试。
总结：
振动盘的工作原理，简单来说就是“电磁生振，斜抛运动，轨道筛选，定向输出”。它通过精密的机械设计和电磁学原理的巧妙结合，将杂乱无章的零件转化为排列有序的“预备队员”，为现代自动化生产线的高效、稳定运行提供了坚实的基础。这个小小的装置，凝聚了工程师们的智慧，是名副其实的“幕后功臣”!
