汽车仪表介绍

2025-04-09 本站作者 【 字体:

今天分享下汽车仪表知识,希望能帮助大家,也欢迎大家来交流讨论

一、汽车仪表说明

1.仪表的用途

汽车仪表是汽车与驾驶员进行信息交流的窗口,是驾驶员得知车辆信息的主要途径。

维修汽车设备安装好不好干_汽车二类维修设备_维修汽车设备累吗

2.汽车仪表的结构

燃油汽车版仪表

维修汽车设备安装好不好干_汽车二类维修设备_维修汽车设备累吗

新能源汽车版本仪表

维修汽车设备累吗_维修汽车设备安装好不好干_汽车二类维修设备

3.汽车仪表产业发展背景

在电动化、智能化发展的推动下,汽车仪表盘也在不断变革,从机械指针元器件转变为智能驾驶舱中显示多种信息的重要部件。

维修汽车设备累吗_汽车二类维修设备_维修汽车设备安装好不好干

二、汽车仪表系统说明

1.自检目的

车辆上电或者点火开关ON时,故障灯点亮,目的是车辆在启动前对车内的一些主要功能和汽车部件的检查,是对汽车安全行驶的一种保障,而汽车自检时故障灯亮起2-3秒,是正常现象,驾驶员可以放心。

2.自检要求及原理

车辆上电或者点火开关ON时,所有重要的故障指示灯会进入自检点亮过程,此过程约为3-6秒,不同车厂要求时间不一样,当汽车自检结束后,部分的灯会在3秒后熄灭,如果时间过了但是还有灯没有熄灭,那么证明对应亮灯的汽车部位出现故障,车主应及时进行检查。

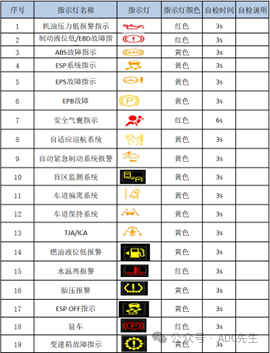

3.自检指示灯列表

维修汽车设备安装好不好干_汽车二类维修设备_维修汽车设备累吗

4.汽车仪表常见指示符号

仪表主要通过其指针或是电子指示显示数字及警示灯报警的方式发挥其作用。数字指示显示的主要对象一般有车速里程、转速、机油压力、水温、燃油等,警示灯指示的对象较多,不同的车型会有所差异。

维修汽车设备累吗_维修汽车设备安装好不好干_汽车二类维修设备

5.仪表分为日常指示、警示指示、故障指示功用大致三类

第一类:日常指示灯

平时开车最常见的指示灯,例如灯光信号灯、转向信号灯、驻车灯等等,它们作用是提示车辆各功能的状况。

维修汽车设备安装好不好干_维修汽车设备累吗_汽车二类维修设备

第二类:警示指示灯

警示指示灯的作用是告知驾驶员车辆的状况。一般都是用来指示各油液的存储量,当油液存储量告急时,车辆就会在仪表上显示警示指示灯,一般是橙色或红色。常见的有燃油指示灯,机油指示灯,冷却液指示灯。

维修汽车设备安装好不好干_汽车二类维修设备_维修汽车设备累吗

第三类:故障指示灯

也是最重要的指示灯,例如:发电机故障指示灯、变速箱故障指示灯等。这些故障指示灯平时很少会点亮,或者在启动发动机时,会点亮片刻后熄灭,假如故障指示灯常亮,并且伴有警告声,表明车辆已经出现故障或者异常。

汽车二类维修设备_维修汽车设备安装好不好干_维修汽车设备累吗

6.比较严重/常见的指示灯说明及处理方案

1.充电系统警告灯

在发动机运转中,充电系统有异常情况发生时,充电警告灯点亮。此时会有电力不足的情况发生,车辆无法启动,灯光、音响等全都无法工作。

该怎么做:先关闭车上的音响、灯光等非必需的电器设备,保持车辆不要熄火,尽快开到维修点去修理。

2.水温指示灯

表示发动机内冷却液的温度,只在车辆自检时点亮数秒,平时为熄灭状态。水温指示灯常亮,说明冷却液温度超过规定值,就是所谓发 动机“开锅”。

该怎么做:这时应立刻暂停行驶,水温正常后指示灯会熄灭

3.机油压力警告灯

维修汽车设备累吗_汽车二类维修设备_维修汽车设备安装好不好干

表示发动机油压过低。发动机在工作时需要靠机油来润滑和降温,如果机油不足,容易导致发动机缸体磨损过大,把发动机烧毁。

该怎么做:先检查下机油是否足够,如果不足的话尽快添加机油,等警告灯熄灭后可以继续行驶。如果添加机油后警告灯依然亮着,则需要立刻去维修点检查。

4.电子驻车系统

这个指示灯就是手刹的指示灯。当按下电子驻车制动按键或拉起手刹时,这个指示灯就会点亮,当解除制动时指示灯则会熄灭。启动汽车时这个指示灯也会亮起一段时间自检,

如果在正常驾驶时此灯常亮,说明你的手刹没完全放下。需要提醒广大车主一定要看到指示灯熄灭才行,如果手刹没有完全放下就行驶,对手刹的制动系统损害会非常大。

三、汽车仪表标准规范

1.GB15082-2008 汽车用车速表

2.GB4094-2016 汽车用操纵件、指示器及信号灯装置的标志

3.GB191-2000 包装储运图示标志

4.QC/T413-2002 汽车电器设备基本技术条件

5.QC/T27-2004 汽车、摩托车用仪表

6.GB/T17867-1999 轿车手操纵件、指示器及信号装置的位置
