在电子产品的开发过程中，PCB原理图与PCB设计文件是两个不可或缺的部分，它们各自承载着不同的信息和功能。以下将从定义、内容、作用及相互关系等方面，对PCB原理图和PCB设计文件进行详细的分析和讨论。
一、PCB原理图定义：PCB原理图，又称为电路原理图，是描述电路中各元器件之间连接关系的图示。它不考虑元器件的实际物理尺寸和位置，只关注电路的逻辑关系和电气性能。内容：PCB原理图中包含了电路中的元器件符号、连接线和网络标号等元素。元器件符号表示电路中的电阻、电容、电感、二极管、三极管等器件；连接线表示各元器件之间的电气连接；网络标号则用于标识电路中相同的连接点。作用：PCB原理图的主要作用是帮助工程师理解电路的工作原理和性能，以及进行电路分析和设计。它是电子产品开发过程中最早形成的文件之一，为后续的PCB设计提供基础。

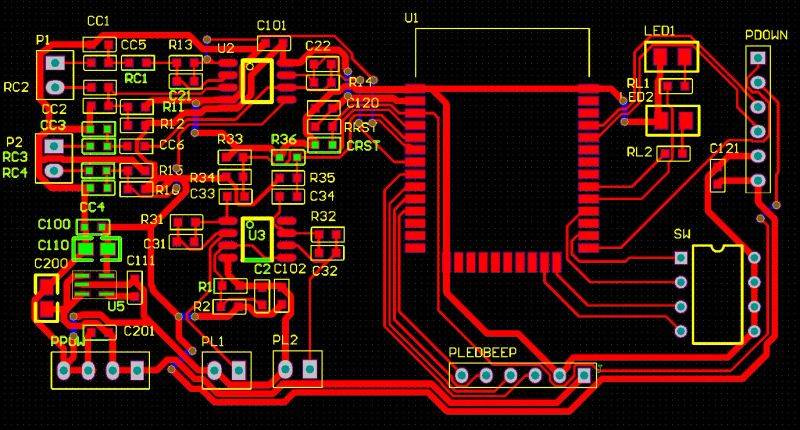

二、PCB设计文件定义：PCB设计文件是指用于指导PCB制造和组装的详细图形和数据文件。它包含了元器件的实际物理尺寸、位置、布线等信息。内容：PCB设计文件中包含了元器件封装、布线层、焊盘、过孔、丝印层等元素。元器件封装表示实际元器件的外形尺寸和引脚布局；布线层用于描述电路板上导线的走向和宽度；焊盘是元器件引脚与电路板导线的连接点；过孔则用于实现不同布线层之间的电气连接；丝印层则用于标注电路板上的元器件名称、符号等信息。作用：PCB设计文件的主要作用是指导PCB的制造和组装过程。它是将原理图转化为实际电路板的关键环节，直接决定了电子产品的性能和可靠性。三、区别与联系区别：从定义和内容上看，PCB原理图与PCB设计文件存在明显的区别。PCB原理图侧重于描述电路的逻辑关系和电气性能，而PCB设计文件则侧重于描述元器件的实际物理尺寸、位置和布线等信息。此外，两者的作用也不同，PCB原理图主要用于电路分析和设计，而PCB设计文件则主要用于指导PCB的制造和组装。联系：虽然PCB原理图和PCB设计文件在内容和作用上有所不同，但它们之间有着密切的联系。PCB原理图是电子产品开发的基础，它为后续的PCB设计提供了电路的逻辑关系和电气性能等信息。而PCB设计文件则是将原理图转化为实际电路板的关键环节，它需要根据原理图的要求进行元器件布局、布线等设计。因此，两者在电子产品开发过程中相辅相成，缺一不可。
