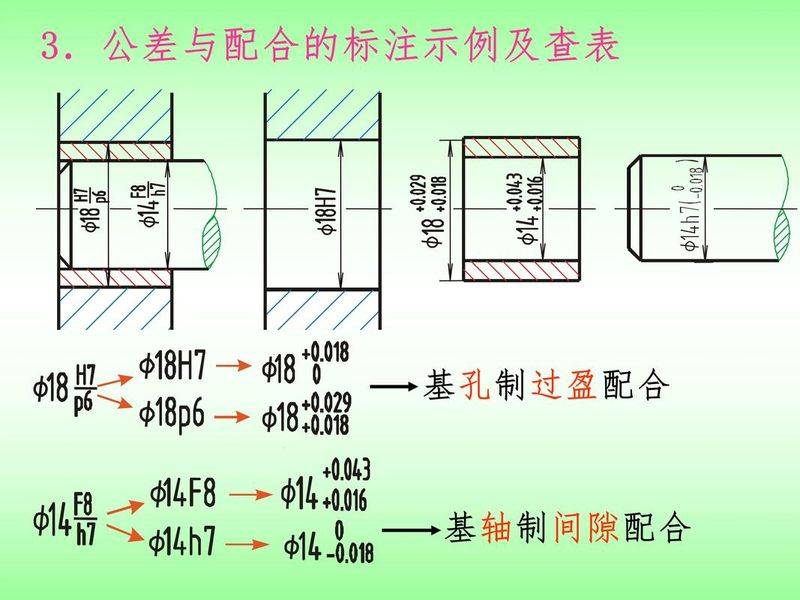

同学们好，现在我们学习机械制图基础知识：尺寸注法、标注尺寸的基本方法。这是我们后续要学习的零件图。图中就有尺寸标注。在生产实际当中要用到图纸，图纸上的图形表达了零部件的形状，图纸上的尺寸表示了零部件的大小。完整的图纸必须要有尺寸。尺寸是加工制造零件的主要依据。如果尺寸标注错误、不完整或不合理，则会给生产加工、检验、装配等工作带来困难，甚至产生废品造成经济损失，所以在机械制图学习过程中，必须重视尺寸的标注，尺寸的标注要符合国家标准，遵守国家标准的相关规定。可参见尺寸注法（GB/T4458.4——2003）。第一部分、标注尺寸的基本要求1、正确：要符合国家标准的有关规定。2、完整：要标注制造零件所需要的全部尺寸，不遗漏，不重复。3、清晰：尺寸布置要整齐、清晰，便于阅读。4、合理：标注的尺寸要符合设计要求及工艺要求。第二部分、尺寸标注的基本原则机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。图样中的尺寸凡以毫米为单位时，不需要标注其计量单位的代号或名称；如采用其他单位，则必须注明相应的计量单位的代号或名称。图样中所注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。在保证不致引起误解和不产生理解多义性的前提下，力求简化标注。尺寸配置合理。第三部分、尺寸标注的要素一个完整的尺寸包括：尺寸界线、尺寸线、尺寸线终端和尺寸数字。1、尺寸界线尺寸界线是表示尺寸范围的线。有关尺寸界线的规定：A、用细实线绘制；B、由图形的轮廓线、轴线或对称中心线处引出，也可以直接利用这些线作为尺寸界线；C、尺寸界线一般应与尺寸线垂直；D、在光滑过渡处标注尺寸时，必须用细实线将轮廓延长，从它们的交点处引出尺寸界线；E、尺寸界线应超出尺寸线2～5mm左右。2、尺寸线A、必须用细实线绘制；B、不能画在其它图线的延长线上；C、线性尺寸的尺寸线应与所标注尺寸线段平行；D、尺寸线与尺寸线之间或尺寸线与尺寸界线之间应尽量避免相交。请同学们进一步深刻领会尺寸线的绘制。3、尺寸线终端形式尺寸终端是尺寸重要组成部分，什么是尺寸终端呢？一般有三种结构形式：箭头、45°细斜线和圆点。其中：箭头适用于各种类型的工程图样；45°细斜线适用于建筑图样，这时，尺寸线与尺寸界线必须相互垂直；圆点用来标注狭小部位的尺寸机械制图中常采用箭头作为尺寸终端。4、尺寸数字尺寸数字是尺寸重要组成部分，按标准字体书写尺寸数字，在同一图样上，字高应当一致。任何图线不能通过尺寸数字。A、线性尺寸的数字通常注写在尺寸线的上方或中断处；B、角度尺寸数字必须水平书写；C、尺寸数字不允许被任何图线所通过，否则，需将图线断开或引出标注；本图中，中心线是断开的。D、线性尺寸数字的注写方向为：水平方向的尺寸数字字头向上，垂直方向的尺寸数字字头向左，倾斜方向的尺寸数字字头偏向斜上方；避免在30°范围内标注尺寸；第四部分、常见的尺寸注法1、角度尺寸尺寸线应画成圆弧，其圆心是该角的顶点。尺寸界线沿径向引出。角度数字一律水平书写。2、弧长尺寸3、直径尺寸标注直径尺寸时，应在尺寸数字前加注符号φ。标注整圆或大于半圆的圆弧直径尺寸时，以圆周为尺寸界线，尺寸线通过圆心，并在尺寸数字前加注直径符号φ。圆弧直径尺寸线应画至略超过圆心，只在尺寸线一端画箭头指向圆弧。标注球面直径时，应在符号φ前加注符号S4、半径尺寸标注半径尺寸时，应在尺寸数字前加注符号R标注小于或等于半圆的圆弧半径尺寸时，尺寸线应从圆心出发引向圆弧，只画一个箭头，并在尺寸数字前加注半径符号R大圆弧半径尺寸当圆弧半径过大，或在图纸范围内无法标注其圆心位置时，可按 左图所示的方式标注，但尺寸线最多只能转折一次；若不需要标出其圆心位置时，可按右图所示的方式标注。 应标注在是圆弧的视图上。标注球面半径时，应在符号R前加注符号S。5、狭小部位尺寸在尺寸界线之间没有足够位置画箭头，标注连续尺寸时，代替箭头的圆点大小与箭头尾部宽度相同。6、对称图形的标注方法第五部分简化注法退刀槽的尺寸标注方法圆锥销孔的尺寸标注方法正方形的尺寸标注方法：用正方形符号表示正方形，注在边长尺寸数字前。第六部分、标注尺寸常用的符号和缩写词希望同学们能够记住，会看会写。作业：鉴别改错。希望同学们认真对比两张图，根据本节课学到的知识，确实能够掌握机械制图尺寸标注的方法。
