第 3 章 液晶显示器常见故障分析及维修方法3.1 液晶显示器常见故障分析3.1.1 液晶显示器常见故障现象
液晶显示器常见故障现象有:不能开机；开机亮一下，马上出现暗屏；出现花屏故障；出现白屏故障；出现黑屏故障等。
1.不能开机的故障现象
液晶显示器不能开机的故障现象是指液晶显示器接上电源，按下电源开关后无任何反应，电源指示灯也不亮。
2.开机亮一下，马上出现暗屏的故障现象
开机亮一下，马上出现暗屏的故障现象是指开机 1~2s 后液晶屏自动暗屏，但是电源指示灯仍然亮。所谓暗屏是指液晶屏能显示图像，但图像很暗。有的显示器出现这种故障现象表现的暗图像不明显，但有些显示器出现暗屏的故障现象很直观。

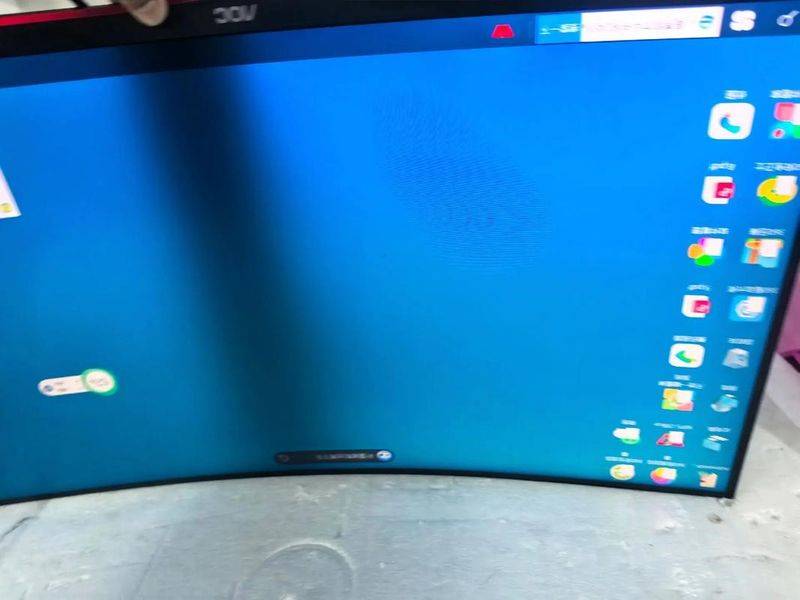

3.出现花屏的故障现象
液晶显示器出现花屏的故障现象是指显示器亮度正常，但屏幕上出现不完全显示且乱七八糟的东西。
4.出现白屏的故障现象
液晶显示器出现白屏的故障现象是指显示器亮度正常，但屏幕上出现满屏白色光栅且没有任何图像显示的迹象。
5.出现黑屏的故障现象

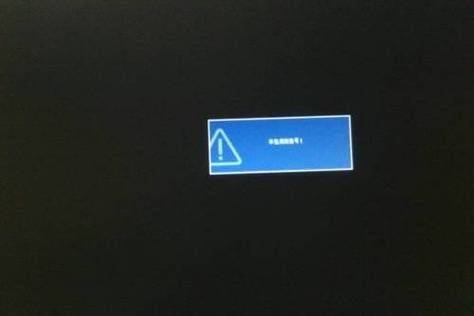

液晶显示器出现黑屏的故障现象是指显示器电源指示灯亮，但屏幕上无任何反应，即无图、无光。这种故障现象要与暗屏区分开来。
3.1.2 液晶显示器故障原因分析1.不能开机的故障原因分析
液晶显示器不能正常开机的故障范围主要涉及电源电路和驱动板电路。电源电路是整个液晶显示器电路的供电系统，电源电路发生故障后就会导致其他电路无法工作，从而造成液晶显示器不能开机的故障。驱动板电路主要是把外部主机送来的信号进行处理和控制，然后送给液晶面板，显示出图像；另外，还通过面板按钮启动高压板电路工作。如果驱动板电路发生故障，也会造成不能开机的故障现象。
在大部分液晶显示器电路中，电源电路往往输出 +12V、+5V 两组电压。+12V 电压为高压板电路供电，高压板电路被驱动板电路启动后输出频率为 40~80kHz，大小为 600~800V 高压交流电点亮背光灯管。如果电源电路无 +12V 输出，就会造成高压板电路无高压输出，背光灯管无法点亮，液晶屏不亮。+5V 电源为驱动板提供工作电压，如果电源电路无 +5V 输出，势必就会造成驱动板电路无法工作，图像信号无法处理和控制，高压板电路由于无启动信号也不能正常工作，造成液晶屏无图、无光，所以液晶显示器不能开机。

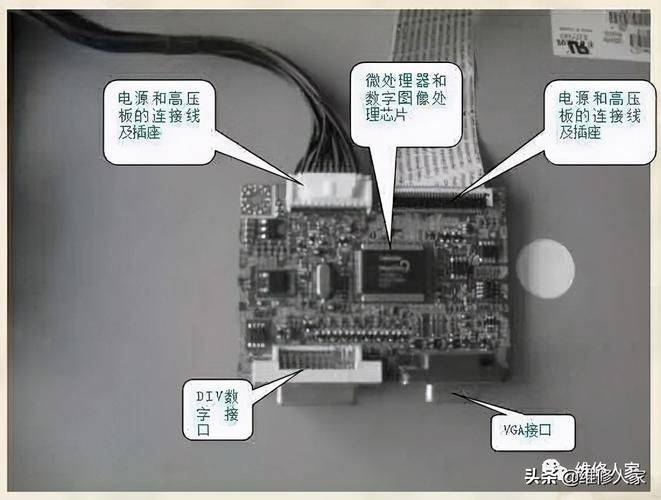

驱动板电路是整个液晶显示器电路的控制中心，驱动板电路发生故障就会造成液晶屏无图、无光的故障现象，使液晶显示器不能开机。造成驱动板发生故障的原因有驱动板电路 +5V 稳压电路元件损坏，导致 +5V 电压无法加到微处理芯片和主控芯片；驱动板微处理芯片本身损坏或内部程序丢失会造成驱动板无法工作；驱动板微处理芯片的时钟电路无时钟信号输出也会造成微处理芯片不能工作；另外，主控芯片故障和数据连接线连接不良等都会造成液晶显示器不能开机的故障。
2.开机亮一下，马上出现暗屏的故障原因分析
液晶显示器开机亮一下，马上出现暗屏的故障原因主要涉及 +12V 电源电路、背光灯管本身性能不良和高压板电路。从故障现象来看，开机瞬间液晶屏能亮但随后出现暗屏，只不过背光灯管亮一下马上背光消失。开机后液晶显示器绿色指示灯始终亮，说明图像处理电路工作正常（驱动板电路工作正常），故障发生在光通道。有的显示器在暗屏状态下能看见暗的图像，但有的显示器暗的图像不明显，这就要和黑屏区分开来。
+12V 电压是开关电源电路经过能量转换后整流、滤波得到的，它是为高压板电路提供工作电压的，如果 +12V 电压输出不正常就会造成液晶屏亮一下马上变暗屏的故障。一般情况下，液晶显示器出现暗屏的故障，开关电源电路输出的 +5V 电压是正常的，说明开关电源电路的能量转换部分是正常的，造成开关电源 +12V 输出电压不正常的原因是 +12V 整流二极管性能不良，+12V 滤波电容漏电等。
液晶显示器背光灯管是在高压板输出的频率为 40~80kHz，大小为 600~800V 高压交流电点亮的，如果背光灯管本身性能不良也会造成显示屏亮一下马上暗屏的故障。为了判断背光灯管是否性能不良，可用一根新的背光灯管代换，通电试机后观察背光灯管是否能持续点亮，如果能持续点亮，说明故障就发生在背光灯管本身；如果故障依旧，这时说明故障发生在 +12V 电源电路或高压板电路。
高压板电路主要输出频率为 40~80kHz，大小为 600~800V 高压交流电点亮背光灯管。当高压板电路工作不稳定时就会造成亮一下立即变为暗屏的故障。其实高压板电路的工作原理大致和开关电源电路的工作原理一样，都是属于电能的转换，它将 +12V 左右的低压直流电经 PWM 控制芯片控制开关电路工作，使得高压变压器（俗称高压包）次级输出高压交流电点亮背光灯管。所以造成高压板电路工作不稳定的原因是 PWM 控制芯片性能不良，内部电路开关管性能不良，高频变压器热稳定性能变差，内部线圈出现局部短路或开路等。
3.出现花屏的故障原因分析
液晶显示器出现花屏故障现象时的背光正常，只不过液晶显示器产生水平条纹且有彩色的竖条纹；液晶显示器可能会出现显示模糊的现象。出现花屏的故障原因主要涉及 +5V 电压输出不正常，驱动板电路工作不正常，信号线的输入和屏线输出接口不良，液晶驱动电路板故障和液晶屏本身损坏等。
+5V 电源为驱动板电路提供工作电压，当 +5V 电压输出不正常时，驱动板电路工作就不正常造成花屏的故障。+5V 电压输出不正常往往是 +5V 滤波电容漏电或整流二极管性能不良所致，另外，当驱动板上的 +5V 稳压器性能不良时也会造成 +5V 工作电压不正常；驱动板是用来进行图像信号处理控制并在液晶屏上还原图像的，当驱动板上的图像处理芯片性能不良时就会造成花屏的故障；液晶显示器 VGA 信号线接口和屏线输出接口不良，导致信号不能正常传输造成液晶显示器出现花屏的故障；液晶屏驱动板电路发生故障或液晶屏本身损坏都会造成花屏的故障现象。造成这些故障的原因是电路板供电不正常，电路板芯片出现虚焊或受到电磁干扰等。
4.出现白屏的故障原因分析
液晶显示器出现白屏的实质是背光灯正常，但液晶屏没有正确收到驱动板送过来的图像信号，液晶屏满屏白色光栅出现，而没有任何图像显示的迹象。造成液晶显示器出现白屏的故障原因是驱动板图像处理电路工作不正常，屏线没接好或屏线接口处给屏供电的保险开路，还有一种情况是液晶屏驱动电路供电不正常。
