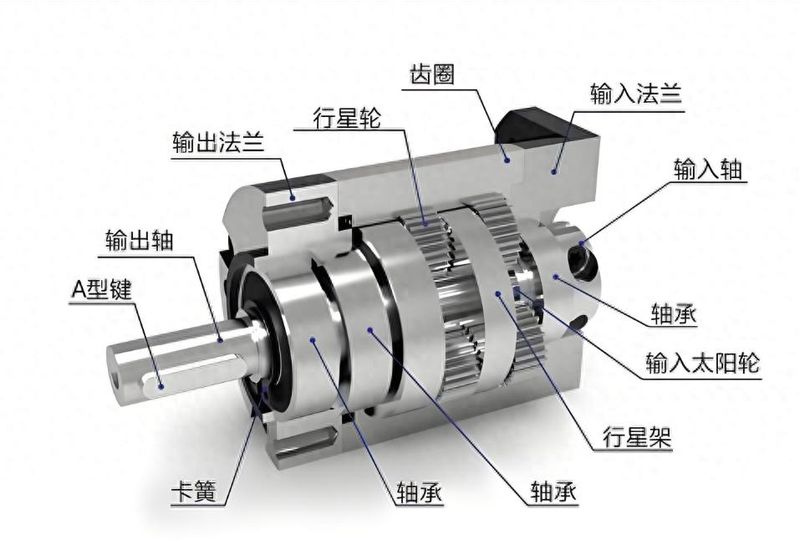

一、行星减速机的基本结构组成
行星减速机主要由以下核心部件组成：
1. 核心传动部件
• 太阳轮：位于中心的主动轮，与电机轴连接
• 行星轮：围绕太阳轮旋转的3-6个齿轮，均匀分布
• 内齿圈：固定的齿圈，与行星轮啮合
• 行星架：支撑行星轮并传递扭矩的部件
浙江塞纳德的设计团队通过SolidWorks三维建模，优化了各部件的受力分布，提高了传动效率。
2. 辅助支撑部件
• 输入/输出轴：与电机和负载连接，传递动力
• 轴承：支撑旋转部件，减少摩擦
• 箱体：容纳和保护内部部件
• 密封件：防止润滑油泄漏和杂质进入
二、行星减速机的传动原理1. 基本传动模式
行星减速机的标准传动模式为：太阳轮主动，内齿圈固定，行星架输出。减速比计算公式为：
i = 1 + \frac{Z{ring}}{Z{sun}} \
其中：
• \( Z_{ring} \)：内齿圈齿数
• \( Z_{sun} \)：太阳轮齿数
2. 多级传动原理
对于大减速比需求，采用多级串联传动：
• 双级传动：两个单级行星轮系串联
• 三级传动：三个单级行星轮系串联
塞纳德通过优化级间连接结构，减少了多级传动的附加损失，提高了整体效率。

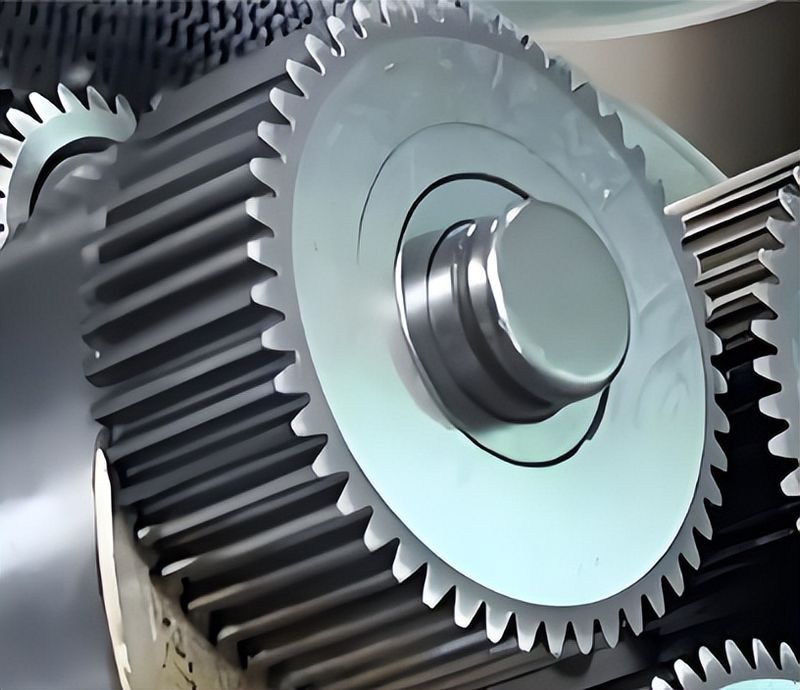

三、塞纳德的结构设计创新1. 高强度齿轮设计
• 材料选择：采用SCM440H高强度合金钢
• 热处理工艺：真空渗碳淬火，齿面硬度HRC60±2
• 齿形优化：修形齿形，减少啮合冲击和摩擦

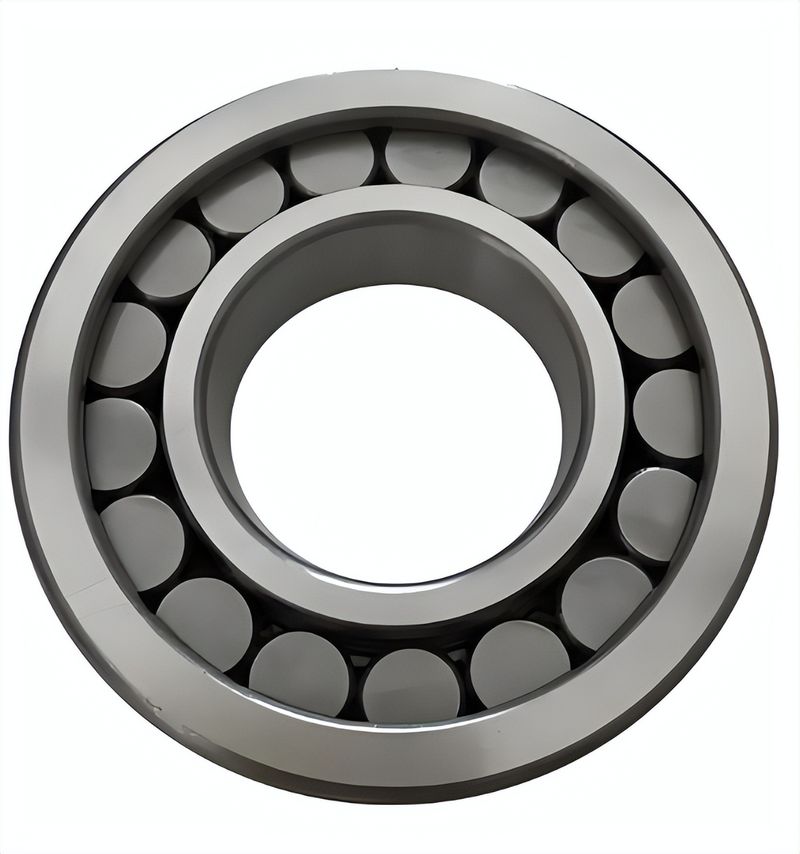

2. 高精度轴承配置
• 轴承选型：采用NSK或FAG P4级高精度轴承
• 预紧力控制：对轴承进行适当预紧，减少游隙和振动
• 密封升级：采用德国CFW双唇口油封，提高密封可靠性
3. 刚性箱体设计
• 材料选择：高强度铸铁或铝合金，提高箱体刚性
• 结构优化：增加加强筋和壁厚，减少箱体变形
• 连接方式：高强度螺栓和定位销，确保连接刚性
四、不同类型行星减速机的结构差异
类型
结构特点
适用场景
直齿行星减速机
齿轮为直齿，结构简单
普通工业设备
斜齿行星减速机
齿轮为斜齿，啮合平稳
对振动和噪音要求较高的场合
摆线针轮行星减速机
摆线轮和针齿啮合，结构复杂
重载设备
塞纳德提供直齿和斜齿行星减速机产品，满足不同应用需求。
五、行星减速机的维护与保养1. 定期检查项目
• 润滑油状态：颜色、粘度和杂质含量
• 振动与噪音：水平是否异常
• 温度：箱体和轴承温度是否在正常范围内
• 密封状态：是否有泄漏
2. 润滑油更换周期
塞纳德建议在首次运行500小时后进行首次换油。
六、塞纳德的定制化结构设计服务1. 特殊工况定制
• 重载定制：强化齿轮和轴承配置
• 高温/低温定制：采用耐高温/耐低温材料和润滑脂
• 洁净定制：全密封结构，无润滑脂泄漏
2. 特殊安装方式定制
• 倒装/侧装定制：针对空间受限场合优化结构
• 轴装定制：直接安装在轴上的专用连接结构
通过以上分析可以看出，行星减速机的内部结构是一个复杂的系统，涉及传动、润滑、密封等多个方面。浙江塞纳德动力科技有限公司凭借先进的设计理念、精密的制造工艺和完善的服务体系，为客户提供高品质的行星减速机产品和定制化解决方案，帮助客户提高设备性能、降低成本、实现可持续发展。
