地震波探测技术是指利用地震波在不同地质介质中传播时的特性差异（如速度、振幅、频率等），通过探测、分析地震波的反射、折射或绕射信号，反演工程前方（如隧道掌子面前方）的地质结构，从而提前识别地质层面、断层、溶洞、破碎带、富水层等不良地质体。
一、地震波探测技术基本原理
可分为以下几个关键环节：
1.地震波的激发：人工震源产生探测信号
超前地质预报中，地震仪需要依赖人工激发的地震波作为 “探测信号”。通常在施工面（如隧道侧壁）一定距离处布置震源（如炸药、锤击、空气枪等），震源释放的能量会产生两种主要地震波：
纵波（P 波）：质点振动方向与波的传播方向一致，可在固体、液体、气体中传播，速度较快（通常在岩体中为2-6 km/s）；
横波（S 波）：质点振动方向与波的传播方向垂直，仅能在固体中传播，速度较慢（约为 P 波的 0.5-0.6 倍），且对介质的裂隙、流体更敏感。
这些地震波会向掌子面前方的地下介质中传播，成为探测地下结构的 “载体”。
2.地震波的传播与反射：遇到地质界面时的信号变化
地震波在均匀介质中沿直线传播，但当遇到不同地质体的界面（如岩性突变、断层破碎带、溶洞边界、富水层等）时，由于界面两侧介质的密度、弹性模量存在差异，地震波会发生反射、折射或绕射：
反射波：部分能量会沿原传播路径的反方向返回，被地震仪的接收器捕捉；
折射 / 绕射波：部分能量会改变传播方向，绕过界面继续传播，其信号特征也可用于分析界面性质。
不良地质体（如断层、溶洞）的界面通常会产生更强的反射信号，且反射波的传播时间、振幅、频率等参数会与正常岩体中的传播特性存在显著差异。
3.信号接收与记录：地震仪捕捉反射波信息
在震源激发后，地震仪通过预先布置在施工面附近（如隧道侧壁、掌子面后方）的检波器（接收器） 接收反射波信号。检波器会将地震波引起的地面振动转化为电信号，再由地震仪主机记录下来，形成包含时间、振幅、频率等信息的原始地震数据。
为提高信号精度，通常会布置多个检波器（形成 “观测排列”），并通过多次激发、叠加信号的方式消除干扰（如施工振动、环境噪声），突出有效反射波。
4.数据处理与反演：解析地下地质结构
原始地震数据需经过专业处理（如滤波、校正、叠加、偏移成像等），消除干扰信号后，通过以下关键参数反演前方地质情况：
旅行时间：反射波从震源到界面再返回检波器的传播时间，结合已知的地震波波速（可通过前期测试或经验值获取），可计算出反射界面与观测点的距离（公式：距离= 波速 × 旅行时间 / 2，因往返传播需除以 2）；
波速差异：不同地质体中 P 波、S 波的速度不同（如破碎带波速低于完整岩体，溶洞内空气 / 水的波速远低于岩体），通过分析波速变化可判断介质性质；
振幅与频率：不良地质体界面的反射波振幅通常更强（因介质差异大），且频率可能更低（因能量衰减快），可辅助识别断层、溶洞等。

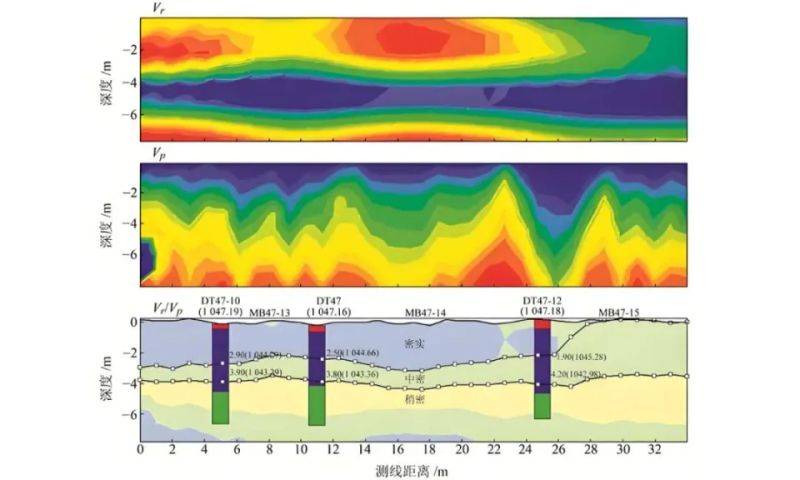

通过上述分析，最终可生成地震反射剖面（类似 “地下雷达图像”），清晰展示掌子面前方一定范围内（通常几十至几百米）的地质结构，从而提前预报是否存在断层、溶洞、富水层等不良地质体，为工程施工方案调整（如支护加固、排水措施）提供依据，保障施工安全。下图为地基强夯地震波图：
浅层地震勘探实验见如下视频：
二、地震波探测的典型应用
1. TSP（Tunnel Seismic Prediction）技术
TSP 技术是目前隧道施工中应用最广泛的地震超前预报方法之一，其工作流程与原理紧密结合上述地震波探测逻辑：
系统组成：由地震仪主机、检波器、爆破震源（或机械震源）及数据处理软件构成。通常在隧道两侧壁布置 24 个以上的检波器孔，孔深 1.5-2m，间距 1.5m，形成观测阵列。
工作流程：通过小药量爆破（或锤击）激发地震波，检波器捕捉反射信号，经软件处理后生成时间 - 深度剖面。例如，当反射波振幅突然增强、频率降低且旅行时间异常时，常指示前方存在破碎带或富水层。
应用案例：在某高铁隧道施工中，TSP 探测显示掌子面前方 30-50m 处存在 P 波速度骤降区（从 4500m/s 降至 2800m/s），结合反射波振幅增强特征，判定为断层破碎带，施工方提前采用管棚支护，避免了塌方风险。
2. 地质雷达与地震仪的联合探测技术
地质雷达（Ground Penetrating Radar, GPR）是一种利用高频电磁波（微波）探测地下介质结构和识别埋藏目标的非破坏性地球物理方法。其核心原理与回声测深类似，但使用的是电磁波而非声波。

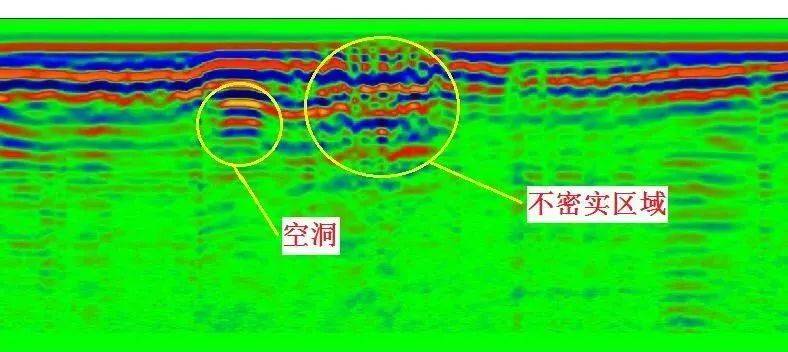

核心探测原理是利用高频脉冲电磁波穿透地层，并在电磁特性突变的介质界面反射回被记录形成时间剖面。通过对波速及反射期阈值判定、时深转换等方法解析图像中“异常体”的属性及其空间位置信息。频谱响应及恶劣地电条件（特别是高含水量）是其最普遍面临的局限因素之一。探地雷达的工作原理如下所示：
地震仪探测和地质雷达探测都是重要的地球物理勘探方法。它们在原理、应用深度范围、分辨率、适用环境等方面存在显著差异，同时也有相似之处。
A. 相同之处：
1）基本原理相似——反射/折射波法：
①两者都基于波动传播原理（一个是弹性波，一个是电磁波）；
②核心方法都是反射法：向地下发射能量脉冲，接收并分析从不同密度/物性界面反射回来的信号（反射波）的传播时间和幅度。也可利用折射波。
③都需要知道波在介质中的传播速度（地震波速Vp/Vs，电磁波速v）才能将传播时间转换成深度（即：深度 = 速度 * 传播时间 / 2）。
2）探测目的相似：非破坏性地探测目标物体，揭示地下结构： 识别地层分界面（基岩面、构造面、含水层顶底板等）、断层、褶皱、岩性变化、空洞、矿体等。
3）数据处理依赖：都需要专业的数据处理软件对采集的原始数据进行处理（滤波、增益调整、叠加、偏移、反演等），以获得可解释的地质剖面或模型。
4）结果呈现：都生成时间剖面图（垂直方向显示的是波的双程走时TWT）。需用速度模型将其转换为深度剖面。
5）环境影响： 数据质量都易受地表地形起伏、地下介质各向异性等非均匀因素影响，需要进行校正（如地震的静校正、GPR的地形校正）。
6）交叉验证/联合应用： 在实际勘探中，特别是在复杂地质调查中，两者常与其他方法（如重力、磁法、电阻率法）一起使用，相互验证和补充信息（如浅部用GPR、中深部用地震）。

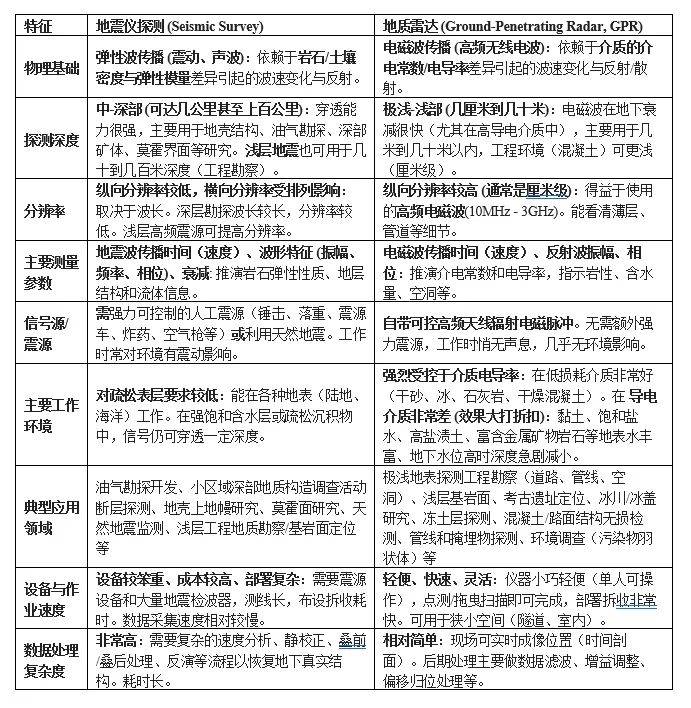

B.差别之处：
C.联合探测技术：
为提升复杂地质条件下的预报精度，常采用地震仪与地质雷达（GPR）联合探测，他们具有如下特点：
①技术互补性：地震仪擅长探测百米级深度的宏观地质结构（如大型断层），而地质雷达对浅部（0-30m）的细微结构（如裂隙网络、小型溶洞）分辨率更高。
②数据融合方法：通过地震波速反演结果校准地质雷达的电磁波波速，将两者的探测剖面叠加分析。例如，在某公路隧道中，地震仪发现前方80m 处存在波速界面，地质雷达进一步确认该界面附近20m 范围内存在密集裂隙带，为注浆加固提供了精准靶区。
D. 选择哪种方法主要取决于：
①探测深度目标： 深部找油找矿选地震；浅地表管道、考古、基岩面、工程病害选GPR（同时考虑环境电导率）。
②分辨率要求： 需要精细结构（小于米级至厘米级）且深度浅选GPR；大尺度的地层、构造研究选地震。
③工作环境（地表和地下）： 地表是否平整便于大范围布设？地下导电性如何（干沙还是湿粘土）？时间要求？地震适应性更强，GPR受限显著但更轻便快速。城市密集区可能GPR更方便。
④成本和目标： 地震成本通常远高于GPR。需要评估项目的预算与需求重点。
三、地震波探测技术的局限性与改进方向
1. 现有技术局限性
①复杂地质体的分辨率不足：对于厚度小于 5m 的薄层状地质体（如薄夹层溶洞），反射波信号易被背景噪声淹没，难以识别。
②多解性问题：相同的地震波特征可能对应不同地质体（如富水层与破碎带均可能导致波速降低），需结合地质勘察数据综合判释。
③施工干扰影响：隧道爆破、机械振动等强噪声源可能导致反射波信噪比下降，尤其在浅部探测时误差较大。
2. 技术改进方向
①多波联合反演：同时利用P 波、S 波及面波数据，结合横波分裂现象（S波通过裂隙介质时的偏振变化），提升对裂隙发育程度的识别精度。例如，某研究团队通过S 波偏振分析，将裂隙倾角的反演误差从±15° 降低至±5°。
②人工智能数据处理：引入深度学习算法（如卷积神经网络 CNN）对地震剖面进行自动解译，通过训练历史工程数据，实现断层、溶洞等特征的智能识别。某隧道工程应用表明，AI解译的准确率较人工判释提升30%。
③微型化与阵列化传感器：研发高精度微机电系统（MEMS）检波器，实现毫米级振动捕捉，并通过密集阵列布置（如间距 0.5m）提升浅部地质体的成像分辨率。
四、未来发展趋势
随着工程建设向深海、深埋方向发展，地震波探测技术的应用将呈现以下趋势：
三维动态成像：通过多震源 - 多检波器阵列同步采集数据，结合实时偏移成像技术，构建掌子面前方三维地质模型，实现不良地质体的空间定位精度从米级提升至亚米级。
跨尺度监测融合：将地震仪与钻孔窥视仪、声波 CT 等技术数据融合，形成 “宏观结构 - 细观裂隙 - 微观孔隙” 的全尺度地质预报体系，例如在深埋隧道中，通过地震波确定断层位置，再用钻孔电视观测断层带内的裂隙发育特征。
智能化预警系统：结合物联网技术，将地震仪数据接入施工安全监测云平台，通过实时分析反射波特征变化（如振幅突变率、波速衰减梯度），自动触发不良地质体预警，实现从“事后分析”到“实时预警”的转变。
