在半导体芯片研发与生产过程中，除了大家熟知的光刻机、刻蚀机，还有一款看似低调、却不可或缺的核心精密设备——探针台。
可以说，没有探针台，就没有芯片性能检测。无论是5G/6G射频芯片、第三代半导体SiC/GaN功率器件，还是量子材料、光通信芯片，所有晶圆级的电学性能、高频参数、高低温可靠性测试，都离不开探针台的精准作业。
近年来，随着半导体国产化进程加速，曾经被海外品牌垄断的探针台市场，如今迎来了国产设备的全面突围，以森东宝科技为代表的国产厂商，正在实现进口设备的全方位替代。
一、探针台的核心作用：芯片的“精准体检医生”
很多人好奇，探针台到底是做什么的？
简单来讲，探针台是一款晶圆级无损测试精密设备。通过高精度探针座驱动微米级探针，精准接触芯片晶圆的微小焊盘，将芯片内部的电信号、射频信号、光电信号导出，搭配分析仪、源表等设备，完成全方位性能测试。
它贯穿芯片全产业链：
芯片设计阶段：验证器件参数，优化设计方案
晶圆制造阶段：筛查不良晶圆，提升生产良率
封装测试阶段：检测芯片可靠性，剔除失效产品
科研研发阶段：满足高低温、真空、高频等极端环境测试
一台优质的探针台，直接决定了芯片测试数据的精准度，也是高端半导体研发、前沿材料科学研究的核心硬件支撑。
二、主流探针台分类，覆盖全场景测试需求
根据自动化程度和测试功能，目前市面上的探针台主要分为四大类，适配从高校科研到工业量产的全场景需求：
1. 手动探针台
结构精简、性价比高、操作便捷，依靠手动微调探针座完成对位测试，微调精度可达亚微米级。主要适用于高校实验室、科研院所教学实验、小型企业基础器件测试，是入门级半导体测试设备的首选。
2. 半自动探针台
目前市场主流爆款机型，搭载电动位移载台，支持晶圆自动扫描、定点重复测试。标配DC~110GHz全频段射频测试能力，可加装高低温模块，广泛用于5G/6G射频芯片、硅光芯片、第三代半导体器件的中试研发，性价比优势极为突出。
3. 全自动晶圆探针台
面向工业化量产的高端设备，适配8-12英寸大尺寸晶圆，搭载视觉自动对准系统，可实现批量自动化测试、数据自动采集，搭配电磁屏蔽结构，有效规避外界信号干扰，满足头部半导体企业规模化生产测试需求。

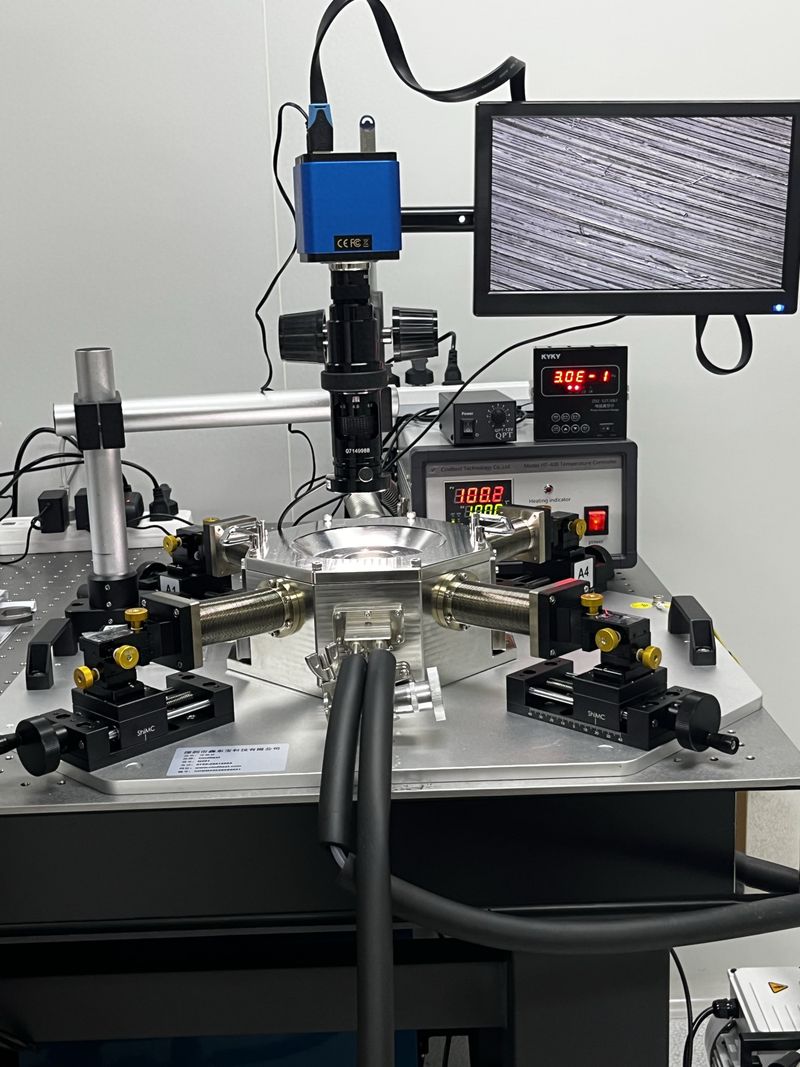

4. 高低温真空探针台
高端科研专用设备，也是国产设备差异化优势所在。可实现4.5K极低温至675℃高温、高真空环境一体化测试，解决了传统设备低温结霜、信号漂移、样品氧化等痛点，适配量子器件、超导材料、车规级功率器件的极端环境可靠性测试。
三、进口设备痛点凸显，国产探针台迎来替代风口
过去很长一段时间，国内高端探针台市场长期被海外品牌垄断，但进口设备的弊端愈发明显：设备价格昂贵、交付周期长达数月、后期维保成本高、定制化能力差，极大制约了国内半导体企业和科研机构的研发进度。
随着国内精密制造技术突破，国产探针台已经彻底打破技术壁垒。以深圳市森东宝科技（Cindbest）为例，作为深耕行业十余年的国家高新技术、专精特新企业，已实现探针台核心部件100%自主研发。
从射频探针、高精度探针座，到真空腔体、温控系统、屏蔽结构，全部自研自产，彻底摆脱海外供应链限制。设备性能对标进口高端机型，但采购成本、交付周期、售后维保全面优于进口设备，成为众多高校、科研院所、半导体企业的首选。
