探索高效精密磨削的声发射机制与在线监测系统构建
一、引言
1.1研究背景与意义
在现代制造业快速发展的进程中，高效精密磨削作为关键的加工工艺，在众多领域发挥着举足轻重的作用。随着科技的不断进步，对机械零部件的精度、表面质量以及生产效率的要求日益严苛，高效精密磨削技术成为满足这些需求的核心手段之一。在航空航天领域，发动机叶片、涡轮盘等关键部件的制造，需要极高的精度和表面质量，以确保发动机的高性能和可靠性；汽车工业中，发动机缸体、曲轴等零部件的加工，对精度和表面粗糙度的要求也极为严格，直接影响着汽车的动力性能和耐久性。
在高效精密磨削过程中，声发射现象普遍存在，它与磨削过程中的力学行为紧密相关，如材料的塑性变形、磨粒的破碎与磨损、工件与砂轮的摩擦等都会产生声发射信号。深入研究声发射机制，能够为磨削过程的监测与控制提供重要的理论依据。通过分析声发射信号的特征，可以实时获取磨削过程中的各种信息，如磨削力的变化、砂轮的磨损状态、工件的表面质量等，从而实现对磨削过程的精确控制和优化，提高加工效率和精度。
开发高效精密磨削声发射在线监测系统具有重要的现实意义。传统的磨削加工过程监测方法，如人工经验判断、离线检测等，存在效率低、准确性差、无法实时监测等弊端。而声发射在线监测系统能够实时采集、处理和分析磨削过程中的声发射信号，及时发现磨削过程中的异常情况，如砂轮钝化、工件烧伤、磨削力突变等，并及时发出预警，避免加工质量问题的出现，提高生产效率和产品质量。该系统还可以为磨削工艺的优化提供数据支持，通过对大量声发射数据的分析，深入了解磨削过程的内在规律，优化磨削参数，降低生产成本，提升企业的市场竞争力。
对高效精密磨削声发射机制及其在线监测系统的研究，不仅有助于推动磨削加工技术的发展，提高制造业的整体水平，还能为其他相关领域的研究提供有益的借鉴，具有重要的理论意义和实际应用价值。
1.2国内外研究现状
1.2.1高效精密磨削技术发展
高效精密磨削技术的发展历程漫长且成果丰硕。早期，磨削技术主要以普通磨削为主，砂轮速度较低，加工效率和精度有限。随着科学技术的不断进步，高速磨削技术应运而生。20世纪中叶，砂轮速度突破45m/s，进入高速磨削阶段，加工效率得到显著提升。随后，超高速磨削技术迅速发展，砂轮速度超过150m/s，进一步提高了磨削效率和加工精度。

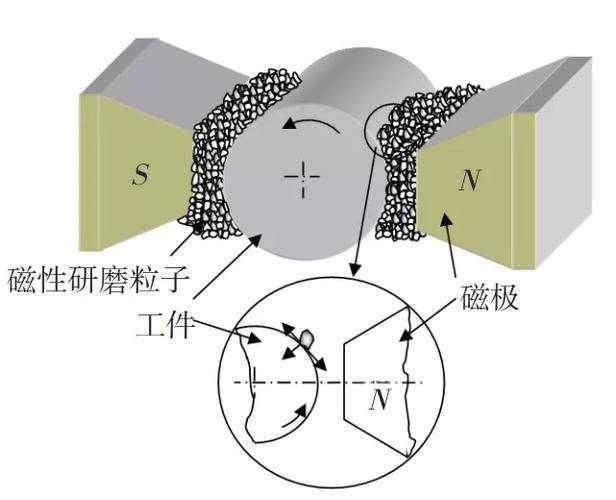

在高效磨削领域，缓进给磨削、高效深切磨削、砂带磨削等技术也不断涌现。缓进给磨削通过加大磨削深度和降低进给速度，实现了对难加工材料的高效加工；高效深切磨削则结合了高速磨削和深切磨削的优点，在提高加工效率的同时，保证了加工精度；砂带磨削具有磨削力小、散热好、加工表面质量高等特点，广泛应用于各种材料的磨削加工。
随着自动化技术的发展，数控磨削技术逐渐成为主流。数控磨床能够实现对磨削过程的精确控制，通过编程可以完成各种复杂形状零件的磨削加工，提高了加工精度和生产效率。智能化磨削技术也开始崭露头角，利用传感器、人工智能等技术，实现了磨削过程的自适应控制和优化，进一步提高了加工质量和效率。
高效精密磨削技术的应用领域不断拓展，从最初的机械制造领域，逐渐延伸到航空航天、汽车、电子、医疗等多个领域。在航空航天领域，用于制造发动机叶片、涡轮盘等关键部件；在汽车工业中，用于加工发动机缸体、曲轴、传动轴等零部件；在电子制造业中，用于制造半导体硅片、精密电子元件等；在医疗领域，用于制造人工关节、牙科修复体等。
1.2.2声发射机制研究进展
国内外学者对声发射机制在不同材料磨削中的研究取得了一系列成果。在金属材料磨削方面，研究发现声发射信号与磨削力、砂轮磨损、工件表面粗糙度等因素密切相关。通过对声发射信号的分析，可以有效地监测磨削过程中的这些参数变化。在磨削不锈钢时，声发射信号的强度随着磨削力的增加而增大，通过监测声发射信号可以实时掌握磨削力的变化情况，从而调整磨削参数，保证加工质量。
对于陶瓷材料等硬脆材料的磨削，声发射机制的研究也取得了重要进展。陶瓷材料的磨削去除方式主要有塑性变形、脆性断裂和粉末化去除，这些过程都会产生不同特征的声发射信号。通过对声发射信号的特征分析，可以判断陶瓷材料的磨削去除方式，进而优化磨削工艺，减少表面损伤。在磨削氧化锆陶瓷时，利用声发射信号的频率特征，可以区分塑性变形和脆性断裂两种去除方式，为控制磨削表面质量提供了依据。
现有研究也存在一些不足之处。一方面，声发射信号的产生机制较为复杂，受到多种因素的影响，目前的研究还难以全面准确地揭示其内在规律。另一方面，不同材料、不同磨削工艺条件下的声发射信号特征差异较大，缺乏统一的理论模型和分析方法，限制了声发射技术在磨削过程监测中的广泛应用。
1.2.3在线监测系统研究现状
目前，市场上存在多种类型的在线监测系统，在磨削加工领域得到了不同程度的应用。基于传感器技术的监测系统，如力传感器、振动传感器、声发射传感器等，通过采集磨削过程中的物理量信号，实现对磨削状态的监测。力传感器可以实时测量磨削力的大小和方向，为判断磨削过程的稳定性提供依据；振动传感器可以检测磨削过程中的振动信号，通过分析振动特征来判断砂轮的磨损和工件的加工质量。
基于机器学习和人工智能的监测系统也逐渐成为研究热点。这类系统通过对大量磨削数据的学习和分析，建立磨削过程的模型，实现对磨削状态的智能监测和预测。利用神经网络算法对声发射信号进行分析，可以准确地识别磨削过程中的异常情况，如砂轮钝化、工件烧伤等，并及时发出预警。
不同的在线监测系统具有各自的监测原理、性能特点和适用场景。基于力传感器的监测系统，测量精度高，但对传感器的安装位置和使用环境要求较高；基于声发射传感器的监测系统，响应速度快，对磨削过程中的微小变化敏感，但容易受到外界噪声的干扰；基于机器学习的监测系统，具有较强的自适应能力和预测能力，但需要大量的数据进行训练，模型的建立和优化较为复杂。
1.3研究内容与方法
本研究旨在深入探究高效精密磨削的声发射机制，并开发一套实用的在线监测系统，具体研究内容包括以下几个方面：
声发射机制研究：通过理论分析和实验研究，深入探究高效精密磨削中声发射机制的形成原因和机理。分析磨削过程中的力学行为，如磨削力、摩擦力、材料的塑性变形和断裂等，对声发射信号的产生和传播的影响。研究不同磨削参数，如砂轮速度、工件进给速度、磨削深度等，对声发射信号特征的影响规律，建立声发射信号与磨削过程参数之间的数学模型。
在线监测系统开发：基于声发射技术，开发一种高效精密磨削声发射在线监测系统。该系统包括声发射信号的采集模块、信号处理模块、数据分析模块和预警模块。采集模块采用高灵敏度的声发射传感器，实时采集磨削过程中的声发射信号；信号处理模块对采集到的信号进行滤波、放大、去噪等处理，提取有效的信号特征；数据分析模块利用机器学习和人工智能算法，对处理后的信号特征进行分析和识别，判断磨削过程的状态；预警模块在检测到异常情况时，及时发出预警信号，提醒操作人员采取相应的措施。
系统验证与优化：利用实验和仿真手段，对开发的声发射在线监测系统进行验证和优化。通过搭建磨削试验台，进行不同磨削参数下的实验研究，采集声发射信号，并与实际磨削状态进行对比分析，验证系统的准确性和可靠性。利用仿真软件，建立磨削加工的数值模型，模拟磨削过程中的力学行为和声波信号，分析系统的性能，对系统进行优化和改进。
本研究采用理论分析、实验研究和仿真模拟相结合的研究方法：
理论分析：通过查阅大量国内外相关文献，了解高效精密磨削声发射机制和在线监测系统的研究现状和发展趋势。运用材料力学、弹性力学、声学等相关理论，分析声发射信号的产生机制和传播特性，建立声发射信号与磨削过程参数之间的理论模型。
实验研究：设计和搭建磨削试验台，选用不同的磨削材料和砂轮，设置不同的磨削参数，进行磨削实验。在实验过程中，利用声发射传感器采集声发射信号，同时使用其他传感器，如力传感器、振动传感器等，采集磨削过程中的其他物理量信号。对采集到的数据进行分析和处理，研究声发射信号与磨削过程参数之间的关系，验证理论分析的结果。
仿真模拟：利用有限元分析软件和声学仿真软件，建立磨削加工的数值模型。模拟磨削过程中的力学行为，如磨削力的分布、材料的变形和断裂等，以及声波信号的产生和传播过程。通过仿真分析，深入了解声发射机制，优化在线监测系统的设计和性能。
二、高效精密磨削的声发射机制
2.1声发射基本原理
声发射（AcousticEmission，AE）是材料在受到外力作用或内部结构发生变化时，以弹性波的形式释放应变能的一种物理现象。当材料内部产生应力集中、裂纹萌生与扩展、塑性变形等情况时，会导致材料内部的能量状态发生改变，多余的应变能就会以应力波的形式向外传播，形成声发射信号。在金属材料的拉伸试验中，随着拉力的逐渐增加，材料内部的位错会发生运动和增殖，当位错运动受阻或相互作用时，就会产生声发射信号。当材料内部存在裂纹时，在加载过程中裂纹的扩展也会引发声发射现象。
声发射信号在材料中的传播特性较为复杂，它会受到材料的性质、组织结构、传播路径等多种因素的影响。在不同材料中，声发射信号的传播速度、衰减特性等存在明显差异。一般来说，声发射信号在金属材料中的传播速度较快，而在陶瓷、复合材料等中的传播速度相对较慢。材料的组织结构也会对声发射信号的传播产生影响，如晶粒尺寸、晶界分布等因素都会改变信号的传播路径和衰减程度。当材料的晶粒尺寸较小时，声发射信号在传播过程中更容易发生散射和衰减；而晶界的存在则会导致信号的反射和折射，从而改变信号的传播方向。
传播路径中的介质不均匀性、缺陷等也会影响声发射信号的传播。如果传播路径中存在空洞、夹杂等缺陷，声发射信号会在这些位置发生反射、散射和衰减，导致信号的强度和波形发生变化。信号在传播过程中还会与材料中的其他弹性波相互作用，进一步影响其传播特性。
2.2高效精密磨削过程分析

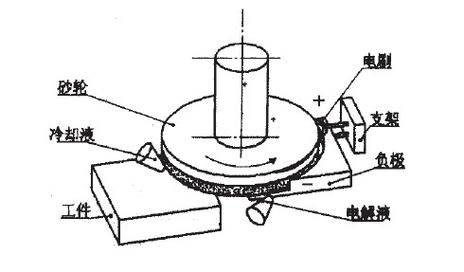

在高效精密磨削过程中，砂轮与工件之间存在着复杂的相互作用。砂轮表面的磨粒在高速旋转的作用下，以极高的速度切入工件材料，产生切削作用。同时，磨粒与工件之间还存在着摩擦力和挤压应力，这些力会导致工件材料发生塑性变形和断裂，从而实现材料的去除。在磨削过程中，磨粒的切削刃会不断磨损，其切削性能也会逐渐下降，这就需要及时调整磨削参数，以保证磨削质量。
磨削参数对磨削力、温度和表面质量有着显著的影响。磨削力是磨削过程中的一个重要参数，它直接影响着工件的加工精度和表面质量。磨削力的大小与磨削参数密切相关，一般来说，磨削深度和进给速度的增加会导致磨削力增大。当磨削深度从0.05mm增加到0.1mm时，磨削力可能会增加20%-50%。这是因为磨削深度的增加意味着磨粒需要切除更多的材料，而进给速度的提高则会使单位时间内参与切削的磨粒数量增多，从而导致磨削力增大。
磨削温度也是影响磨削质量的关键因素之一。在磨削过程中，由于磨粒与工件之间的剧烈摩擦和切削作用，会产生大量的热量，导致磨削温度升高。过高的磨削温度会使工件表面产生烧伤、裂纹等缺陷，影响工件的表面质量和使用寿命。磨削温度与磨削参数之间也存在着密切的关系，通常情况下，磨削速度和磨削深度的增加会使磨削温度显著升高。当磨削速度从30m/s提高到50m/s时，磨削温度可能会升高50-100℃。这是因为磨削速度的提高会使单位时间内产生的热量增多，而磨削深度的增加则会使热量集中在更小的区域内，从而导致磨削温度升高。
表面质量是高效精密磨削的重要指标之一，它直接影响着工件的性能和使用寿命。磨削参数对表面质量的影响主要体现在表面粗糙度、表面残余应力和表面微观组织结构等方面。一般来说，较低的磨削速度、较小的磨削深度和进给速度可以获得较好的表面质量。当磨削速度为20m/s，磨削深度为0.03mm，进给速度为0.05mm/r时，工件的表面粗糙度可能达到Ra0.1-0.2μm；而当磨削速度提高到50m/s，磨削深度增大到0.1mm，进给速度增加到0.15mm/r时，表面粗糙度可能会恶化到Ra0.5-1.0μm。这是因为较低的磨削参数可以使磨粒对工件表面的切削作用更加均匀，减少表面的划痕和损伤，从而获得较好的表面质量。
2.3声发射机制的形成与影响因素
在磨削过程中，声发射信号的产生源于多种物理过程。磨粒与工件材料之间的摩擦和切削作用是产生声发射信号的主要原因之一。当磨粒高速切入工件材料时，会使工件材料发生塑性变形和断裂，这些过程都会释放出应变能，以声发射信号的形式传播出去。磨粒在切削过程中与工件表面的摩擦会产生高频振动，这种振动也会激发声发射信号。当磨粒切削硬度较高的材料时，由于切削阻力较大，会产生更强烈的摩擦和塑性变形，从而导致声发射信号的强度增大。
砂轮磨损也是影响声发射信号的重要因素。随着磨削过程的进行，砂轮表面的磨粒会逐渐磨损、破碎和脱落，这会导致砂轮的切削性能下降，磨削力增大，进而产生更强的声发射信号。当砂轮磨损到一定程度时，磨粒的切削刃变得钝圆，切削效率降低，磨粒与工件之间的摩擦和挤压作用加剧，会产生更多的热量和更高的应力，这些都会促使声发射信号的产生。研究表明，砂轮磨损量与声发射信号的强度之间存在着正相关关系，即砂轮磨损量越大，声发射信号的强度越高。
工件材料特性对声发射信号也有显著影响。不同的工件材料具有不同的硬度、韧性、组织结构等特性，这些特性会影响材料在磨削过程中的变形和断裂行为，从而导致声发射信号的特征发生变化。对于硬度较高的材料，如淬火钢、硬质合金等，在磨削过程中需要更大的磨削力，材料的变形和断裂更加困难，因此产生的声发射信号强度相对较高；而对于韧性较好的材料，如铝合金、铜合金等，在磨削过程中材料更容易发生塑性变形，声发射信号的频率相对较低。材料的组织结构也会影响声发射信号，如晶粒尺寸较小的材料，由于晶界较多，在磨削过程中声发射信号更容易发生散射和衰减，信号强度相对较低。
2.4声发射信号特征分析
声发射信号具有丰富的特征，通过对这些特征的分析可以获取磨削过程的相关信息。在时域上，声发射信号表现为一系列的脉冲信号，其幅值、持续时间和脉冲计数等参数能够反映磨削过程的状态。幅值表示信号的强度，较大的幅值通常与较大的磨削力、砂轮磨损或工件材料的断裂等情况相关。当磨削过程中出现砂轮钝化或工件表面烧伤时，声发射信号的幅值会明显增大。持续时间反映了信号的作用时间，不同的磨削事件产生的声发射信号持续时间不同，如磨粒的切削作用产生的信号持续时间较短，而砂轮与工件之间的摩擦产生的信号持续时间相对较长。脉冲计数则表示单位时间内声发射信号的脉冲数量，它可以反映磨削过程的活跃程度，脉冲计数越多，说明磨削过程中产生的声发射事件越多。
在频域上，声发射信号包含了不同频率成分的能量分布。通过傅里叶变换等方法对声发射信号进行频谱分析，可以得到信号的频率特征。不同的磨削状态对应着不同的频率范围，一般来说，高频成分主要与磨粒的微观切削行为、材料的微观断裂等相关；而低频成分则与砂轮的宏观振动、磨削力的波动等因素有关。在正常磨削状态下，声发射信号的频率主要集中在某一特定的频段内；当磨削过程出现异常，如砂轮不平衡、工件松动等，信号的频率成分会发生变化，出现新的频率峰值或频率分布范围变宽。
声发射信号的能量也是一个重要的特征参数。能量可以通过对信号的幅值平方进行积分等方法计算得到，它综合反映了信号的强度和持续时间。能量的变化能够反映磨削过程中能量的消耗和释放情况，与磨削力、磨削温度等参数密切相关。当磨削力增大或磨削温度升高时，声发射信号的能量也会相应增加，因为这些情况下材料的变形和断裂更加剧烈，释放的应变能更多。通过监测声发射信号的能量变化，可以及时发现磨削过程中的异常情况，如砂轮磨损加剧、工件材料性能变化等。
三、声发射在线监测系统的设计与开发
3.1系统总体架构设计
本研究设计的声发射在线监测系统采用模块化的设计理念，其总体架构由硬件和软件两大部分协同构成，各部分功能明确且相互紧密关联，共同实现对高效精密磨削过程的实时、精准监测。

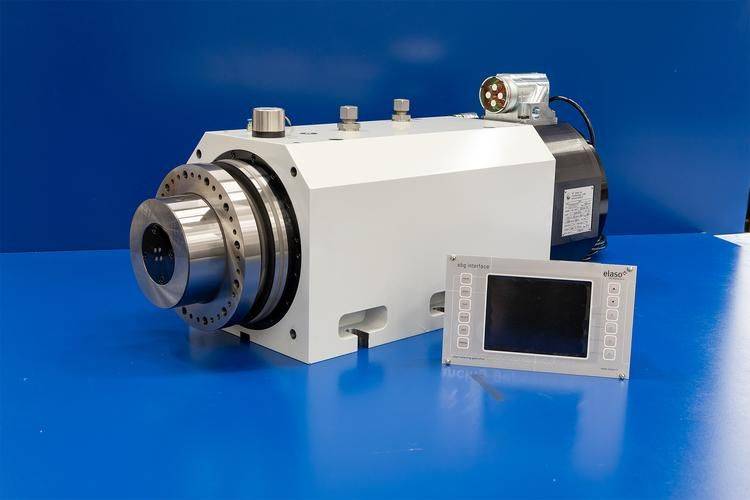

硬件部分是整个系统的基础，主要涵盖声发射传感器、信号调理设备、数据采集卡以及计算机等关键组件。声发射传感器作为系统的前端感知部件，直接与磨削设备接触，其主要职责是捕捉磨削过程中产生的极其微弱的声发射信号，并将这些信号转换为易于后续处理的电信号。信号调理设备则对传感器输出的电信号进行一系列的预处理操作，包括信号的放大，以增强信号的强度，使其能够在后续的传输和处理过程中保持稳定；滤波，去除信号中混入的各种噪声和干扰，提高信号的质量；以及阻抗匹配，确保信号在不同设备之间传输时的稳定性和完整性。数据采集卡负责将经过调理的模拟电信号转换为数字信号，以便计算机能够进行处理和分析。它具有高速的数据采集能力和高精度的转换性能，能够快速、准确地将模拟信号数字化，并按照一定的协议将数据传输给计算机。计算机则作为整个系统的核心控制和数据分析平台，不仅承担着数据的存储任务，还运行着各种数据处理和分析软件，实现对采集到的声发射数据的深入挖掘和分析。
软件部分是系统的核心控制和数据分析中枢，主要包括信号采集模块、信号处理模块、数据分析模块和显示模块。信号采集模块负责与数据采集卡进行通信，实现对声发射信号的实时采集和数据传输。它能够按照设定的采样频率和采样点数，准确地获取数据采集卡输出的数字信号，并将其存储到计算机的内存中，为后续的处理和分析提供原始数据。信号处理模块运用各种数字信号处理算法，对采集到的声发射信号进行进一步的处理和优化。这些算法包括滤波算法，如低通滤波、高通滤波、带通滤波等，用于去除信号中的噪声和干扰；降噪算法，如小波降噪、自适应滤波等，进一步提高信号的质量；以及特征提取算法，如时域特征提取、频域特征提取、时频域特征提取等，从信号中提取出能够反映磨削过程状态的关键特征参数。数据分析模块则基于信号处理模块提取的特征参数，运用机器学习、模式识别等技术，对磨削过程的状态进行分析和判断。它可以建立各种磨削状态的模型，如正常磨削状态模型、砂轮磨损模型、工件烧伤模型等，通过将实时采集到的声发射信号特征与模型进行对比，实现对磨削过程状态的准确识别和预测。显示模块负责将数据分析模块的结果以直观、清晰的方式呈现给用户，用户可以通过计算机屏幕实时查看磨削过程的状态信息、声发射信号的波形、特征参数的变化趋势等，以便及时做出决策。
硬件和软件部分相互协作，共同完成声发射在线监测系统的各项功能。硬件部分为软件部分提供原始数据，软件部分则对硬件采集到的数据进行处理、分析和展示，两者缺一不可。当声发射传感器采集到磨削过程中的声发射信号后，经过信号调理设备的预处理和数据采集卡的数字化转换，将数字信号传输给计算机。计算机中的软件部分接收到数据后，首先通过信号采集模块将数据存储起来，然后利用信号处理模块对数据进行处理和特征提取，接着由数据分析模块对提取的特征进行分析和判断，最后通过显示模块将分析结果展示给用户。这种紧密的协作关系确保了系统能够高效、准确地实现对高效精密磨削过程的在线监测。
3.2硬件选型与搭建
在声发射在线监测系统的硬件搭建过程中，各硬件组件的选型至关重要，它们的性能直接影响着系统的监测精度和可靠性。
声发射传感器是系统中最为关键的部件之一，它的性能优劣直接决定了系统对声发射信号的捕捉能力和检测精度。本研究选用了
传感器具体型号
，该传感器具有高达kHz的响应频率范围，能够有效地捕捉到磨削过程中产生的各种频率的声发射信号。其高灵敏度特性使得它能够检测到极其微弱的声发射信号，即使信号强度低至μV，也能准确地感知并转换为电信号输出。在实际应用中，该传感器能够快速响应磨削过程中的微小变化，如磨粒的切削、砂轮的磨损等产生的声发射信号，为后续的信号处理和分析提供了可靠的数据基础。
信号调理设备选用了
设备具体型号
，它具备40dB的高增益，能够将传感器输出的微弱电信号进行显著放大，使其在后续的传输和处理过程中更易于被检测和分析。其滤波功能能够有效地去除信号中的高频噪声和低频干扰，通过设置合适的滤波参数，如截止频率、通带宽度等，可以使信号在特定的频率范围内保持纯净，提高信号的质量。阻抗匹配功能则确保了信号在传输过程中的稳定性和完整性，减少信号的衰减和失真，使得信号能够准确地传输到数据采集卡。
数据采集卡采用了
采集卡具体型号
，它具有高达MS/s的采样速率，能够以极快的速度对声发射信号进行采样，确保不会丢失信号中的关键信息。其16位的分辨率使得采集到的数据具有较高的精度，能够准确地反映声发射信号的幅值变化。在实际应用中，该采集卡能够满足对磨削过程中快速变化的声发射信号的采集需求，为后续的信号处理和分析提供了高精度的数据支持。
为了搭建实验测试平台，将声发射传感器通过专用的安装夹具牢固地安装在磨削设备的关键部位，如砂轮架、工件夹具等，确保传感器能够有效地捕捉到磨削过程中产生的声发射信号。安装时，要注意传感器的安装位置和方向，使其能够最大限度地接收声发射信号，同时避免受到外界干扰。信号调理设备与传感器通过低噪声电缆连接，以减少信号传输过程中的噪声干扰。数据采集卡则安装在计算机的PCI插槽中，并通过数据线与信号调理设备相连，实现数据的快速传输和处理。计算机选用了高性能的工作站，配备了多核处理器、大容量内存和高速硬盘，以满足系统对数据处理和存储的需求。在搭建过程中，要严格按照设备的安装说明进行操作，确保各硬件组件之间的连接正确、稳定，避免出现接触不良、信号干扰等问题。经过精心搭建和调试，实验测试平台能够稳定地运行，为后续的实验研究和系统性能测试提供了可靠的硬件环境。
3.3软件系统开发
本研究基于LabVIEW平台进行软件系统开发，充分利用其图形化编程的优势，实现了信号采集、处理、分析和显示等功能的模块化设计，使系统具有良好的可扩展性和易用性。
信号采集模块通过调用LabVIEW中的数据采集函数库，与数据采集卡进行通信，实现对声发射信号的实时采集。在该模块中，用户可以根据实际需求灵活设置采样频率、采样点数和采集时间等参数。采样频率的设
