端子截面分析仪是一种用于对电线与端子（连接器）压接后的横截面进行高精度分析、测量和质量评估的精密仪器系统。它被誉为电线束制造和连接器行业的 “金相显微镜” 和质量终极裁判。
简单来说，它是一种破坏性检测设备，通过切割、研磨、抛光压接点，获取完美的横截面样本，然后在显微镜下进行观察和数字化测量，从而揭示肉眼无法看到的内部结构质量。
为什么需要它？
压接的质量不能仅凭外观或简单的拉力、电阻测试来判断。许多内部缺陷（如导线压伤、空隙过多、形状不良）会直接影响连接的长期可靠性（导致过热、电压降、甚至失效）。截面分析仪是唯一能直接“看到”并量化这些内部特性的工具。

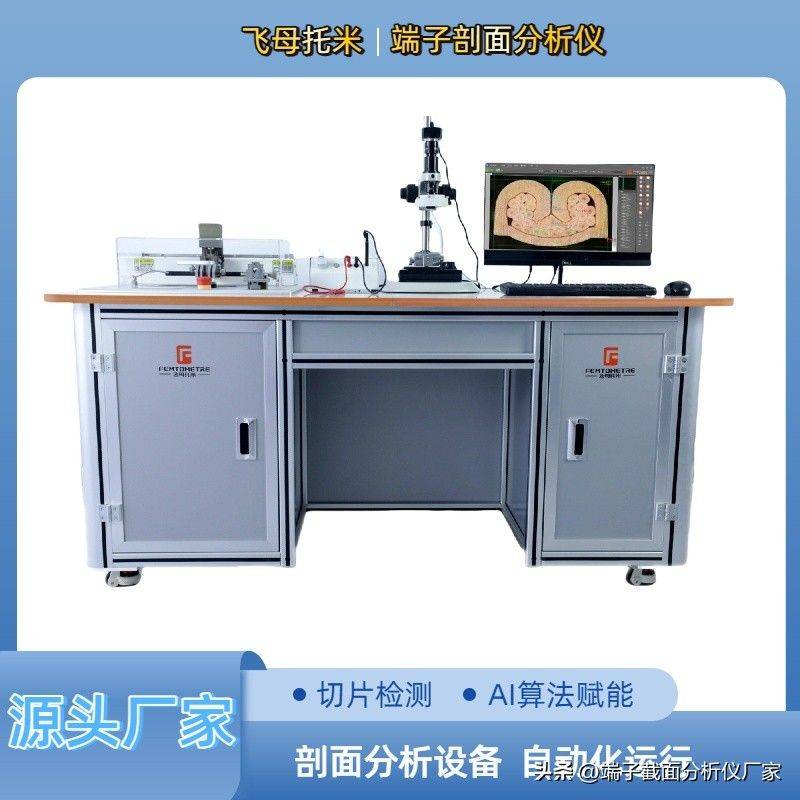

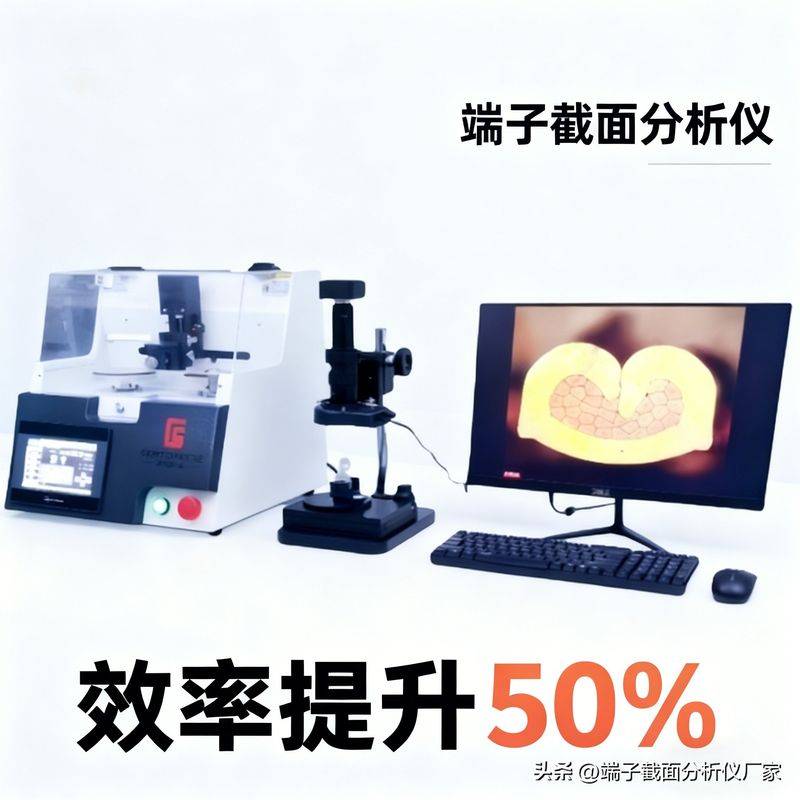

系统的主要组成部分
制样模块：
切割机：精确垂直于压接轴线切割出小样本。
研磨抛光机：使用不同目数的砂纸，将样本横截面研磨至镜面效果，无任何划痕和变形。
成像与分析模块：
金相显微镜：提供高倍率、高景深的清晰光学图像。
高分辨率数字摄像头：采集显微镜下的图像。
专用图像分析软件：这是仪器的“大脑”，核心功能所在。
核心功能与测量参数

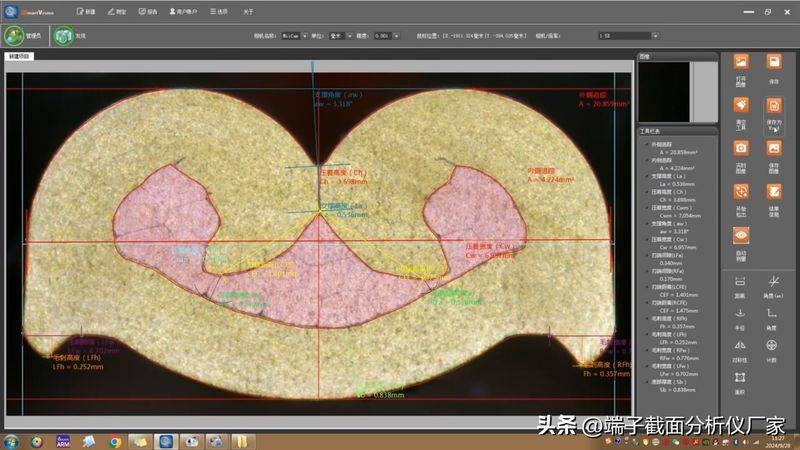

专用软件能自动识别横截面图像中的不同材质区域（如端子、铜线、空隙），并计算出数十个关键参数，主要包括：
衡量导线被压缩的致密程度。高压缩比（低孔隙率）意味着更好的导电性和机械强度。
压接高度：压接后端子外轮廓顶部到底部的距离。是生产线上最主要的控制参数，在此进行精确验证。
几何轮廓：测量翼展、底厚、喇叭口等尺寸，并与标准轮廓对比。
导线分布：检查导线是否对称、有无被切断或过度变形。
内部缺陷检测：识别端子裂纹、毛刺、导线穿透绝缘皮等缺陷。
尺寸测量：所有相关位置的精确尺寸。
重要意义
它实现了从 “定性观察”到“定量分析” 的飞跃。它不仅告诉您压接“好不好”，更能用精确的数据告诉您 “好在哪里，差多少” ，将连接可靠性从一种“艺术”转变为一门可精确控制的“科学”。就像医生用CT扫描查看人体内部结构一样，端子截面分析仪是工程师用于查看压接点内部“健康状态”的CT机。
