24V开关电源是一种广泛应用于工业和商业领域的电源转换器，它能够将交流电转换为稳定的直流电，并通过内部开关电路控制输出电压、电流和功率。
一、24V开关电源的基本原理
24V开关电源是一种高频逆变开关电源，其工作原理基于PWM（脉冲宽度调制）控制。它通过将输入的交流电源转换为直流电源，然后利用开关管（如场效应管）进行高速的通断切换，将直流电转换为高频交流电，并通过变压器进行电压变换，最终输出稳定的24V直流电压。
具体来说，24V开关电源的工作过程可以分为以下几个步骤：
输入整流滤波 ：输入的交流电源首先经过整流桥进行整流，将交流电转换为直流电。然后，通过滤波电容进行滤波，以去除直流电中的脉动成分，得到较为平滑的直流电压。PWM控制 ：PWM控制器根据输出电压的反馈信号，调整开关管的导通和关断时间（即占空比），从而控制输出电压的大小。当输出电压低于设定值时，PWM控制器会增加开关管的导通时间，提高输出电压；反之，当输出电压高于设定值时，PWM控制器会减少开关管的导通时间，降低输出电压。高频逆变 ：经过PWM控制后的直流电被送到开关管的输入端，开关管在PWM信号的控制下进行高速的通断切换，将直流电转换为高频交流电。这个高频交流电的频率通常在几十千赫兹到几百千赫兹之间。变压器变换 ：高频交流电通过变压器进行电压变换，得到所需的输出电压。变压器的作用是将输入电压降低到所需的输出电压水平，并通过匝数比来控制输出电压的大小。输出整流滤波 ：经过变压器变换后的高频交流电再次经过整流桥进行整流，得到直流电压。然后，通过滤波电容进行滤波，以去除直流电中的高频脉动成分，得到稳定的输出电压。反馈控制 ：输出电压通过反馈电路送回PWM控制器，与设定电压进行比较。如果输出电压高于或低于设定电压，PWM控制器会相应地调整开关管的占空比，以维持输出电压的稳定。二、24V开关电源的电路分析

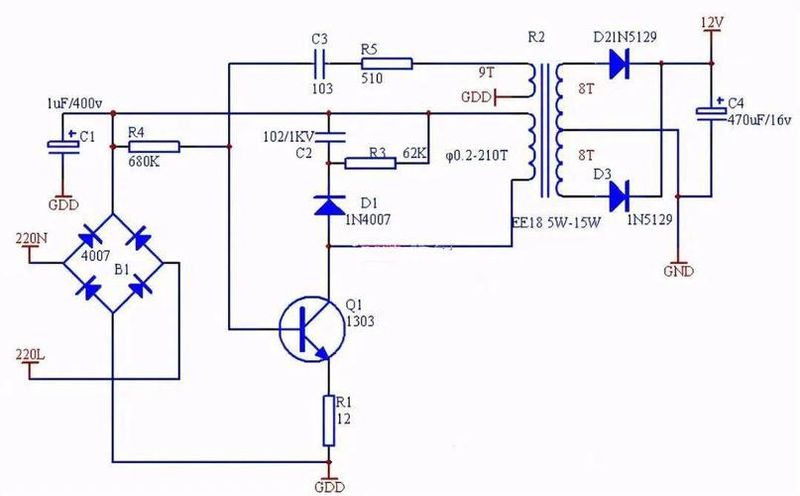

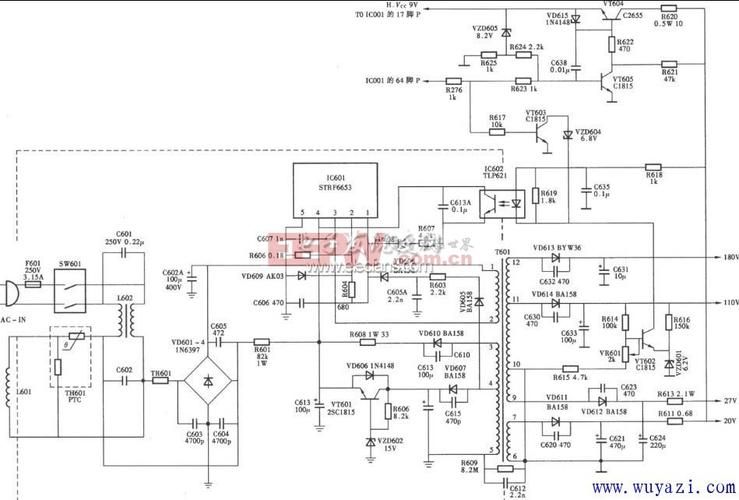

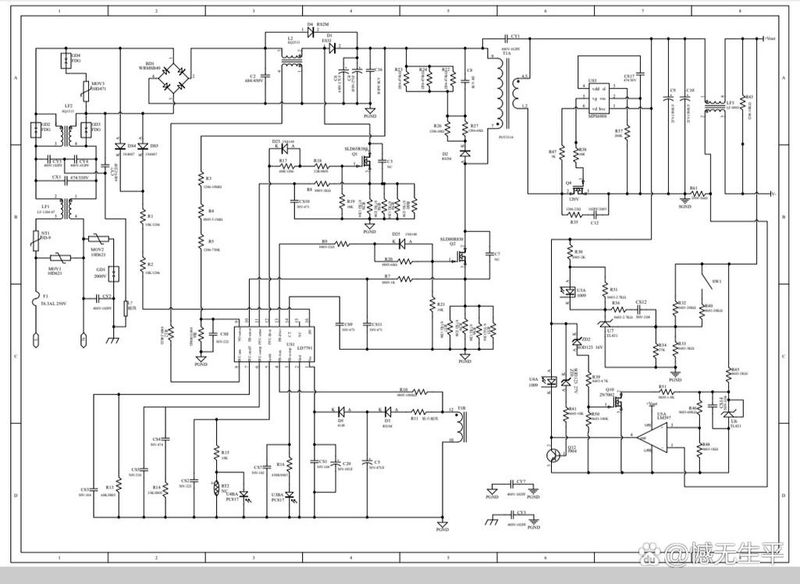

24V开关电源的电路主要由输入整流滤波电路、PWM控制电路、高频逆变电路、变压器变换电路和输出整流滤波电路等部分组成。以下是对这些电路的详细分析：
输入整流滤波电路 ： PWM控制电路 ： 高频逆变电路 ： 变压器变换电路 ： 输出整流滤波电路 ： 三、24V开关电源的常见故障及维修方法
24V开关电源在使用过程中可能会出现一些常见故障，如输出电压不稳定、无输出电压、开关管损坏等。以下是一些常见的故障及维修方法：
输出电压不稳定 ： 无输出电压 ： 开关管损坏 ：
