solidworks 机械设计：扭转零件的绘制方法。
1. 大家好，欢迎来到工控帮非标设计课堂。今天教大家画这样一个扭转机构，这个机构是怎么绘制的？我们来进行教学。

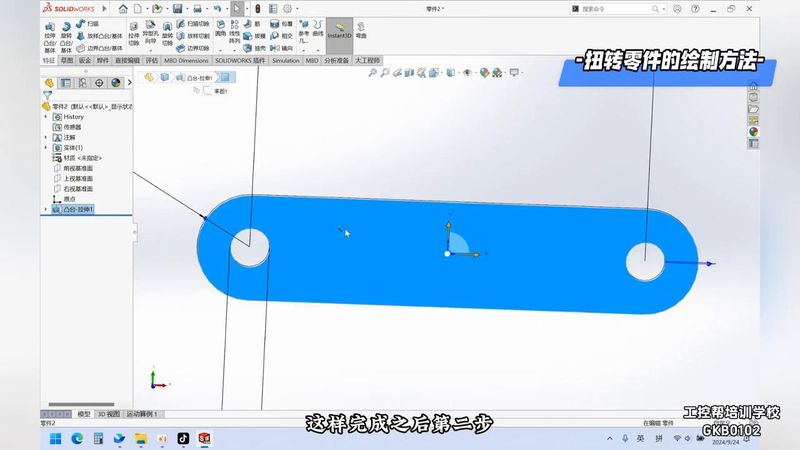

2. 第一步，新建一个零件。新建零件之后选择使用工具栏或者一个槽口，槽口标个尺寸，让它大小给它一个 30，标个长度。完成之后再给它中间画两个圆，这两个圆相等的关系，大小给它一个 15，拉伸凸台，给它一个 3 毫米的厚度，选择确定。

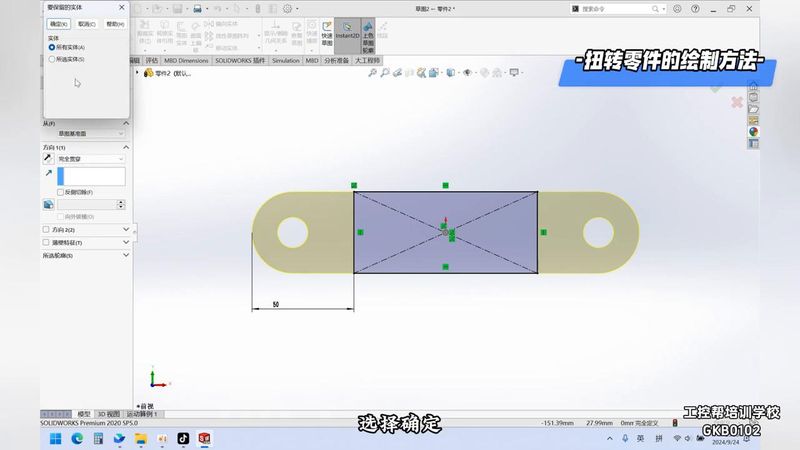

3. 第二步，选择置于，然后选择这个面进行绘制一个图形，是不是正方矩形？这个矩形按住 shift 键，这时候给它一个支撑，选择拉伸切除，保留所有视图。

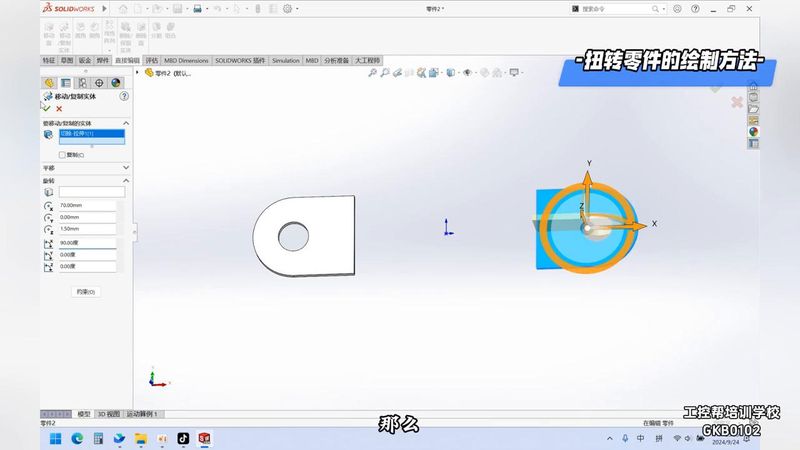

4. 到这一步之后启用直接编辑指令，在直接编辑指令里面选择移动复制指令，在直接编辑指令里面选择移动复制指令，看到没有？要选择不要选平移，选择旋转，旋转时间要移动，实际是这个，然后选择确定。它是沿着 x 轴旋转，给它一个 90 度的旋转，这时候这两个零件就放在那。
5. 接下来使用特征里面的放样机器凸台，这个面和这个面进行放样，放样完成之后可以移动一下这个点，在这里是不能生成的，也是可以生成的。这样子只是扭转的方向，接下来给它约束一下，比如说这个约束是以与面相切，下一个也是与面相切，都为 1，来选择上色。
6. 接下来约束一下，比如约束是以与面相切，下一个也是与面相切，先切的值都为一，选择确定。

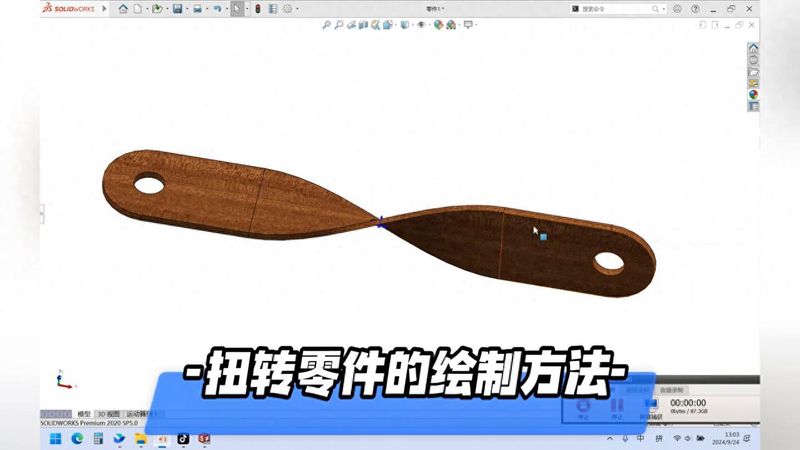

7. 确定完成之后选择上色，这样一个图形就绘制完成了。大家学会了吗？
