摘要：企业知识库中知识碎片化和关系隐性问题长期制约知识服务的深度。知识图谱作为结构化知识表征的核心技术，为解决该问题提供了有效路径。本文系统梳理了知识图谱在企业知识库中的4类落地形态——本体图谱、实体关系图谱、事件图谱和流程图谱，分别从描述对象、构建方式、推理能力等维度进行对比分析，并提出多层图谱组合架构。研究表明，4类图谱各具定位，选错形态将显著降低应用效果；企业根据核心需求选择合适的图谱类型，避免"一类图谱解决所有问题"的误区。
关键词：知识图谱；企业知识库；本体图谱；事件图谱；流程图谱
1 引言
企业知识库经过多年建设，文档存储与检索能力已有显著提升，但"知识碎片化、关系隐性化"的痛点依然突出。用户检索到相关文档后，仍需人工拼凑分散于多个文档中的信息，才能获得完整答案。知识图谱（Knowledge Graph, KG）通过结构化表征实体、概念及其关系，使系统不仅能定位文档，还能理解文档间关系并支持推理，从而直接给出整合后的答案。
然而，许多企业在引入知识图谱时，将其视为单一技术，试图用一套图谱解决所有问题，导致应用效果大打折扣。实际上，知识图谱在企业场景中存在4类不同形态——本体图谱、实体关系图谱、事件图谱和流程图谱，每一类解决不同维度的问题，各有其适用场景和构建路径。
本文旨在对这4类图谱形态进行系统梳理与对比，为企业知识图谱的选型与实施提供参考。
GPT Image 2生成
2 相关研究与理论基础2.1 知识图谱的定义与发展

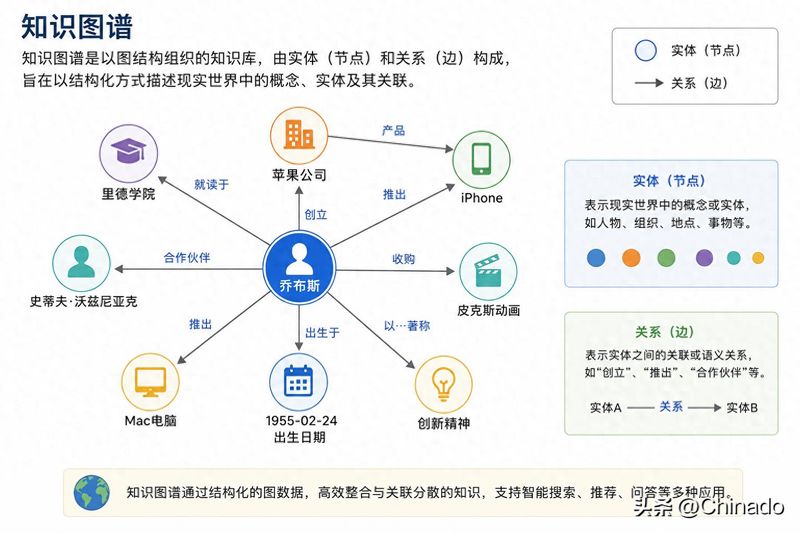

知识图谱是以图结构组织的知识库，由实体（节点）和关系（边）构成，旨在以结构化方式描述现实世界中的概念、实体及其关联。自2012年Google提出知识图谱概念以来，该技术已从通用领域（如Wikidata、DBpedia）扩展到垂直行业领域。
2.2 图谱类型学基础
根据描述对象和抽象程度的不同，知识图谱可划分为多个子类型。在学术界，本体（Ontology）侧重概念层的形式化定义，实例层图谱侧重具体实体与事实的描述。在企业实践中，还需进一步区分以事件为核心的事件图谱和以流程为核心的流程图谱，这4类图谱构成企业知识图谱的完整类型谱系。
2.3 行业趋势
Gartner预测2025年80%的企业将采用图技术。这一趋势表明图技术正从研究走向规模化落地，但落地形态的选择仍是关键挑战。
3 4类知识图谱的形态与特征3.1 本体图谱：概念的宪法3.1.1 定义与结构
本体图谱是知识图谱中抽象程度最高的一类，它不描述具体事实，而是描述概念之间的关系和规则。本体图谱定义了企业知识的"宪法"——核心概念（设备、部件、故障、人员、流程等）、概念间关系（设备包含部件、故障影响设备等）以及关系的约束条件（每个设备至少包含1个部件、每个故障必须有原因等）。
以下为制造业本体图谱示例：
概念（类）：
├── 设备
│ ├── 冲压机
│ ├── 注塑机
│ └── 焊接机
├── 部件
│ ├── 轴承
│ ├── 电机
│ └── 传动带
├── 故障
│ ├── 异响
│ ├── 过热
│ └── 停机
└── 人员
├── 维修工程师
├── 操作员
└── 质量检验员
关系（属性）：
├── 设备 --包含--> 部件
├── 部件 --发生--> 故障
├── 故障 --导致--> 设备停机
├── 人员 --负责维护--> 设备
└── 人员 --操作--> 设备
约束（规则）：
├── 每个设备至少包含 1 个部件
├── 每个故障必须有 1 个原因
└── 每个维护记录必须有 1 个负责人3.1.2 核心能力
① 统一术语：不同部门对同一概念可能有不同叫法（研发部称"滚珠轴承"，生产部称"轴承"，采购部称"Bearing"），本体图谱通过定义标准术语消除歧义。
② 约束数据质量：新数据入库时，本体图谱可检查是否符合约束规则，如故障记录缺少原因则自动告警。
③ 支持推理：基于本体规则可进行基础推理，如"M001包含轴承" + "轴承发生异响" → "M001可能异响"。
3.1.3 适用场景与构建
适用场景包括标准规范体系（行业术语标准化、法规条款结构化）、数据治理（统一数据模型、约束数据质量）、知识分类体系（构建企业知识分类框架）。
构建方法通常需要领域专家参与，包括概念梳理、关系定义、约束规则制定和工具实现（如Protégé、Neo4j等）。本体图谱需要人工定义，这是其优势（精确），也是其劣势（成本高）。
3.2 实体关系图谱：谁和谁有关系3.2.1 定义与结构
实体关系图谱记录具体的实体以及实体之间的具体关系，相当于企业的"户籍档案"。例如：M001冲压机→使用→轴承型号X，张三→负责维护→M001冲压机，厂商Y→供应→轴承型号X。
实体关系图谱示例：
实体：
├── M001 冲压机（类型：设备）
├── 轴承型号 X（类型：部件）
├── 张三（类型：维修工程师）
├── 厂商 Y（类型：供应商）
├── 2026-05-28（类型：时间）
└── SOP-2024-008（类型：操作规程）
关系：
├── M001 --使用--> 轴承型号 X
├── M001 --上周维修--> 更换轴承
├── 更换轴承 --操作人员--> 张三
├── 轴承型号 X --供应商--> 厂商 Y
├── 轴承安装不当 --导致--> 异响
└── 异响 --排查方法--> 检查安装扭矩3.2.2 核心能力
① 快速定位关联信息：用户问"M001的轴承是谁供应的"，图谱可直接遍历 M001 → 轴承型号X → 供应商 → 厂商Y，无需全文检索。
② 发现隐藏关系：通过图谱分析发现意想不到的关联，如"厂商Y供应的轴承，在过去6个月内发生了12次故障""张三维护的设备，故障率比平均低30%"。
③ 支持复杂查询："找出所有使用厂商Y供应的轴承的设备"——这类查询在文档检索中难以实现，但在图谱中仅为一次遍历。
3.2.3 适用场景与构建
适用场景包括客户关系管理、供应链管理、组织架构管理、设备资产管理等关系网络型场景。
构建可通过文档自动抽取实现：命名实体识别（NER）→关系抽取→实体链接→图谱构建。自动抽取的准确率通常在70-85%之间，关键领域的关系需人工审核修正。
3.3 事件图谱：发生了什么，为什么发生3.3.1 定义与结构
事件图谱关注"事件"——什么时候、在哪里、谁、做了什么、导致了什么后果。核心结构包括事件、时间、地点、参与者和因果关系。
事件图谱示例：
事件 1：M001 轴承异响
├── 时间：2026-06-05 14:30
├── 地点：A 车间
├── 参与者：M001 冲压机、轴承型号 X
├── 原因：轴承安装不当（扭矩不足）
└── 后果：生产暂停 2 小时
事件 2：M001 轴承更换
├── 时间：2026-05-28 09:00
├── 地点：A 车间
├── 参与者：张三（维修工程师）、M001 冲压机
├── 更换部件：轴承型号 X
└── 结果：恢复正常运行
事件 3：轴承型号 X 批次质量问题
├── 时间：2026-03-15
├── 参与者：厂商 Y、轴承型号 X
├── 问题：批次硬度不达标
└── 影响：该批次轴承寿命缩短 30%
因果关系链：
事件 3（批次质量问题）
→ 导致事件 2 中更换的轴承存在隐患
→ 导致事件 1（异响）3.3.2 核心能力
① 故障根因分析：事件图谱可沿因果链追溯，如异响→轴承安装不当→安装人员张三→培训记录显示未通过考核。
② 趋势预测：分析历史事件序列可预测未来事件，如"使用厂商Y供应的轴承的设备，故障率是平均水平的2倍"。
③ 责任追溯：问题发生时，可通过事件图谱快速追溯操作者、维护者、供应者、审批者的责任链。
3.3.3 适用场景与构建
适用场景包括故障诊断与根因分析（制造业、能源、交通）、安全事件管理（化工、矿山、建筑）、案件分析（公安、法院、合规）、业务流程优化等。
构建方法结合时序数据：事件抽取→时间对齐→因果推理→模式挖掘。因果关系往往不明确，需结合领域知识推理，构建难度较高。
3.4 流程图谱：事情应该怎么做3.4.1 定义与结构
流程图谱描述"流程"——完成某任务需经过的步骤、每步的要求和步骤间的依赖关系。核心结构包括流程、步骤、顺序、条件和角色。
流程图谱示例（M001轴承更换流程）：
步骤 1：停机并断电
├── 执行角色：操作员
├── 前置条件：M001 运行状态 = 运行中
└── 输出：M001 状态 = 停机
步骤 2：拆卸旧轴承
├── 执行角色：维修工程师
├── 工具：轴承拉马、扳手
├── 检查点：轴承是否有异常磨损
└── 输出：旧轴承拆卸完成
步骤 3：清洁轴承座
├── 执行角色：维修工程师
├── 工具：清洁剂、无尘布
├── 标准：表面无油污、无划痕
└── 输出：轴承座清洁完成
步骤 4：安装新轴承
├── 执行角色：维修工程师
├── 工具：扭矩扳手
├── 关键参数：扭矩 45-50 N·m
├── 检查点：轴承转动顺畅、无卡滞
└── 输出：新轴承安装完成
步骤 5：试运行并验收
├── 执行角色：操作员 + 质量检验员
├── 测试项目：运行 30 分钟，监测温度、振动、噪音
├── 验收标准：温度 < 70°C、振动 < 2mm/s、无异响
└── 输出：维护记录归档
分支逻辑：
├── 如果步骤 4 扭矩不达标 → 返回步骤 4 重新安装
├── 如果步骤 5 验收不通过 → 返回步骤 2 重新检查
└── 如果连续 3 次验收不通过 → 上报技术主管3.4.2 核心能力
① 智能引导：新员工执行维护任务时，系统可实时提示当前步骤、关键参数、检测工具和常见问题。
② 流程优化：分析历史流程执行情况发现瓶颈，如"步骤4平均耗时45分钟，比其他步骤长3倍""30%的返工发生在步骤5"。
③ 合规检查：自动检查流程执行是否符合规范，如"步骤4未记录扭矩值，不符合SOP-2024-008要求"。
3.4.3 适用场景与构建
适用场景包括标准操作规程（制造业、医疗、实验室）、业务流程管理（审批流程、采购流程、项目管理）、培训与考核、质量管控等。
构建方法从现有SOP文档中提取：步骤识别→顺序提取→条件提取→角色绑定→参数提取。因SOP文档本身结构明确，流程图谱的构建相对规范。
3.5 4类图谱的对比与选择3.5.1 核心差异对比
维度
本体图谱
实体关系图谱
事件图谱
流程图谱
描述对象
概念和规则
具体实体和关系
具体事件和因果
流程和步骤
抽象程度
最抽象
具体
具体+时序
具体+逻辑
构建方式
人工定义
自动抽取+人工审核
自动抽取+推理
从 SOP 提取
维护成本
推理能力
概念推理
关联查询
因果推理
流程引导
典型查询
"设备包含哪些部件？"
"M001的供应商是谁？"
"M001故障的根因是什么？"
"轴承更换的下一步是什么？"
3.5.2 选择决策
选择图谱类型应根据核心需求：统一术语和定义概念体系选本体图谱；查找实体关联关系选实体关系图谱；分析事件因果和追溯根因选事件图谱；引导流程执行和优化业务过程选流程图谱。若需求覆盖多个维度，则应组合使用，构建多层图谱架构。
3.5.3 多层图谱组合架构
在大型企业中，通常需要组合使用多种图谱：
┌─────────────────────────────────────────┐
│ 应用层 │
│ 智能问答 / 故障诊断 / 流程引导 / 合规检查 │
├─────────────────────────────────────────┤
│ 事件图谱（发生了什么） │
│ 实体关系图谱（谁和谁有关系） │
├─────────────────────────────────────────┤
│ 流程图谱（应该怎么做） │
├─────────────────────────────────────────┤
│ 本体图谱（概念定义） │
└─────────────────────────────────────────┘本体图谱在最底层定义所有概念和规则；流程图谱描述标准操作；实体关系图谱记录具体的人和物；事件图谱记录发生的事情和因果关系。
4 结论与展望4.1 核心结论
知识图谱不是单一技术，而是包含4类形态的技术谱系。本体图谱解决概念统一与规则定义，实体关系图谱解决关联查询与隐藏关系发现，事件图谱解决因果推理与根因分析，流程图谱解决操作引导与合规检查。选错形态将导致应用效果大打折扣，企业需根据核心问题选择合适的图谱类型。
4.2 实践要点
有明确SOP文档的企业通常从流程图谱开始（提取难度低、见效快）；有复杂设备/产品体系的企业从实体关系图谱开始；面临术语不统一问题的企业从本体图谱开始；需要故障根因分析的企业从事件图谱开始（需至少6个月的事件数据积累）。
常见实践要点：一类图谱无法解决所有问题；从核心业务领域起步验证后再扩展；图谱的持续维护不可或缺；关键领域关系需人工审核，不可过度依赖自动抽取。
4.3 研究范围说明
本文对4类图谱的讨论偏重于形态特征与选型指导，对每类图谱的具体构建算法和评测方法未做深入探讨。
