这是一个冰箱门警报电路的设计和原理说明，使用了555定时器和光敏电阻（LDR）。当冰箱门长时间未关，电路会触发报警。这个电路利用555定时器在不稳态多谐振荡器模式下工作，以及LDR的光依赖特性。如果冰箱门打开，光线照射到LDR上，降低了它的电阻，导致电容放电，从而在一定时间后激活报警。该设计的目的是在冰箱门长时间开着时提醒用户，以节省能源并保护冰箱的压缩机。

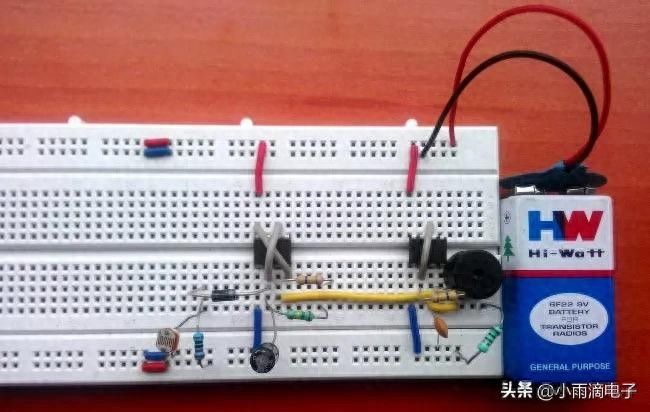

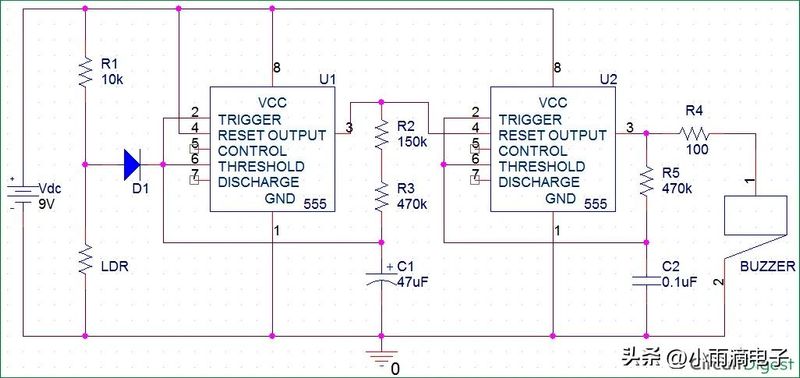

Components Required:555 timer IC – 2Nos5mm LDR – 1No.Buzzer – 1No.Diode (1N4007 or 1N4001) – 1No.Capacitor, 47uF(Electrolytic) – 1No.Capacitor, 0.1uF(Ceramic) – 1No.Resistors (10kὨ - 1; 470kὨ -1; 150kὨ -2; 100Ὠ -1)BreadboardConnecting wires原理图
电路由9V电池供电。当冰箱门关闭时，由于光照不足，光敏电阻（LDR）的阻值接近1MΩ。此时电位分压器的输出电压跨接在电容器上，使其保持充电状态（电压高于2/3Vcc），输出为低电平。打开冰箱门时，光照射在LDR上，降低了其阻值，导致电容器放电，在这个RC组合中大约需要30秒。之后（电压低于2/3Vcc），输出开始以特定频率振荡，输出变为高电平。随后，电容器再次充电并达到阈值，接着放电。这一过程在LDR阻值升高（无光照，即门关闭）时停止。
这使得第二个555定时器开始振荡，输出高低电平交替，使得连接在输出上的蜂鸣器以一种由第一个定时器振荡和第二个定时器内部振荡组合而成的模式发出蜂鸣声。在第一个定时器输出高电平时，会触发第二个定时器的主复位。因此，C2电容器充电（电压高于2/3Vcc），输出变低。在短时间内，电容器开始放电（电压低于2/3Vcc），输出变高。因此，连接到输出的蜂鸣器发出脉冲式蜂鸣声。
定时时间
Time (Sec) = 1.1 x (R2 + R3) x C1冰箱开门检测时间
Time (Sec)=1.1 × (620kὨ ± 5%) × 47uF
Time =30.4 secs
因此:R2=150kὨ, R3=470kὨ C1=47uF
蜂鸣器时间
Time (Sec)=1.1 × (620kὨ ± 5%) × 47uF
Time =30.4 secs
因此
R2=150kὨ,
R3=470kὨ
C1=47uF
