液压阀基础知识概述

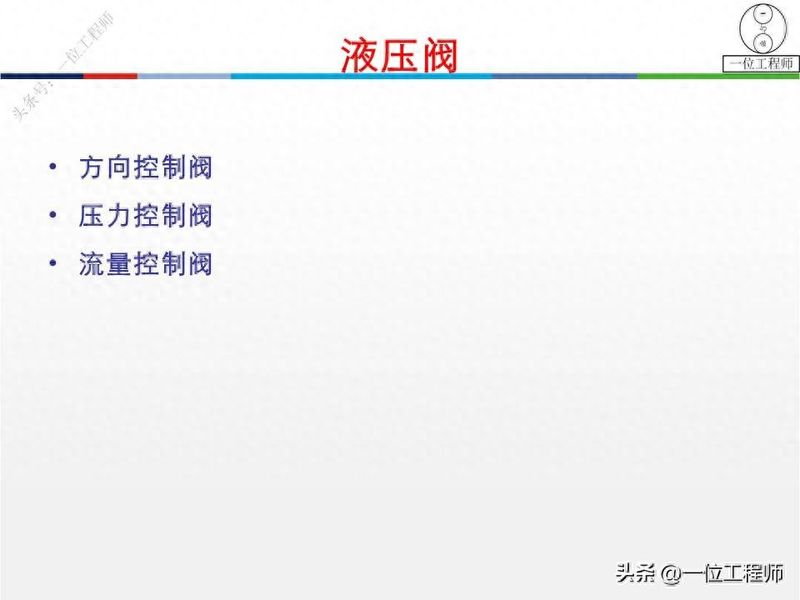

液压阀是液压系统中调节流体压力、方向和流量的核心控制元件，按功能可分为压力阀、方向阀和流量阀三大类，其结构设计和工作原理各有特点。

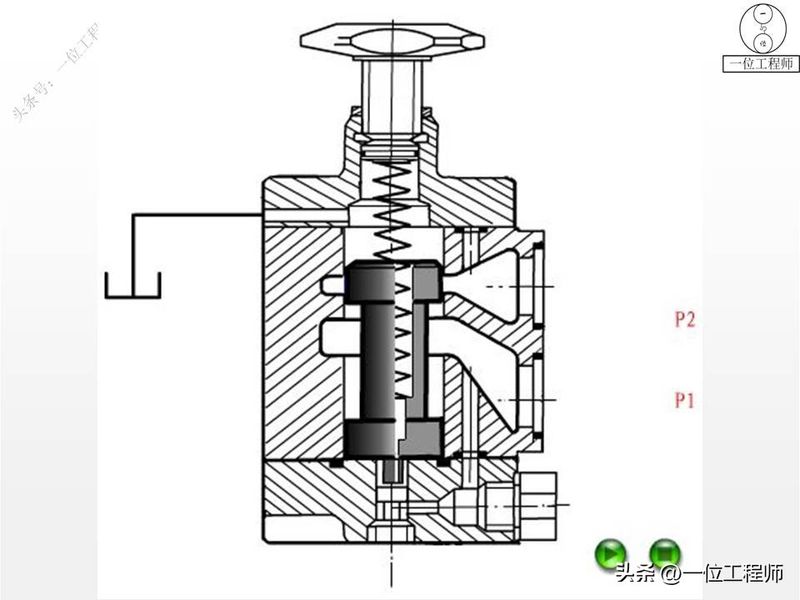

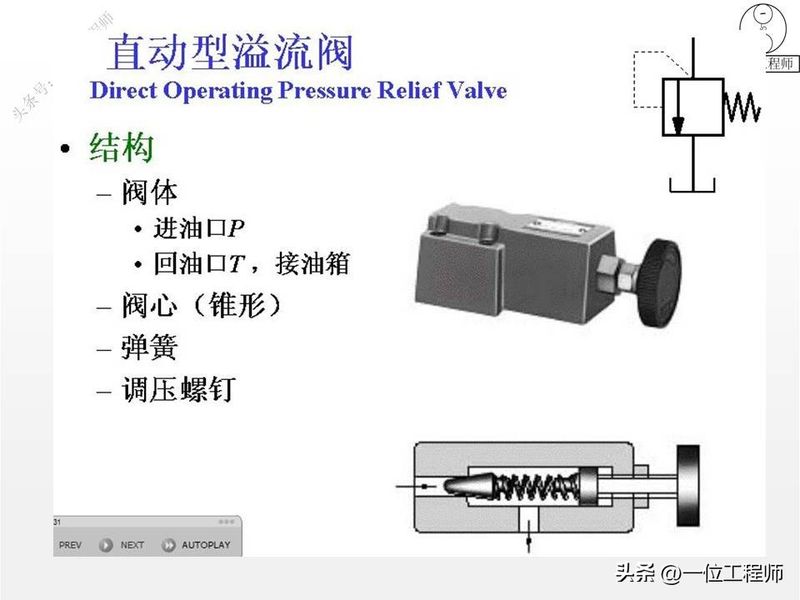

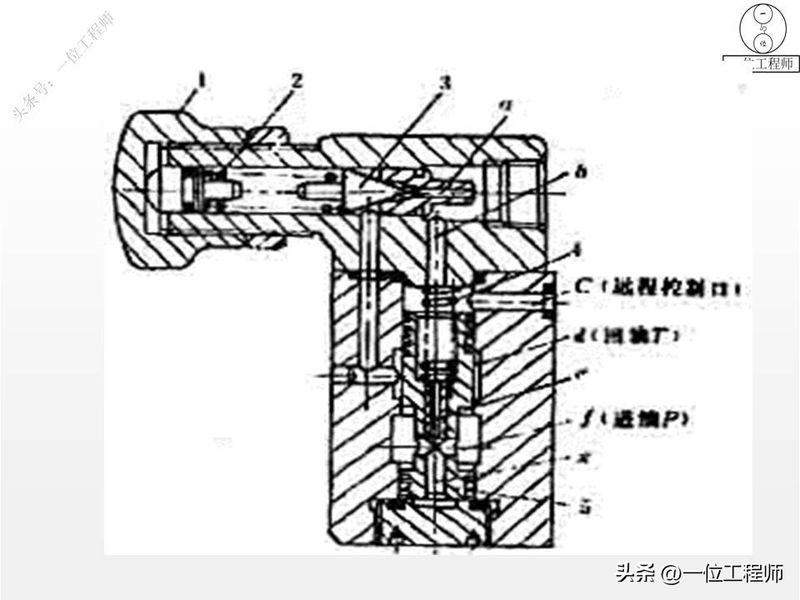

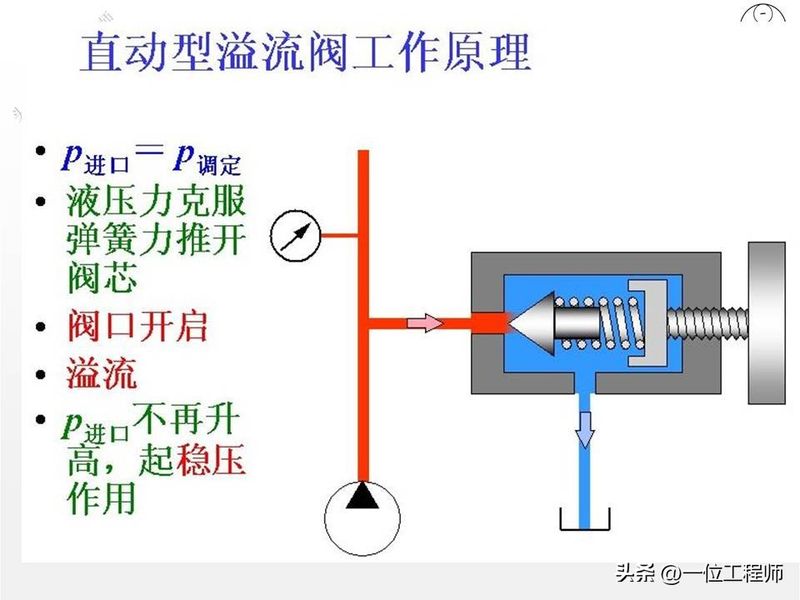

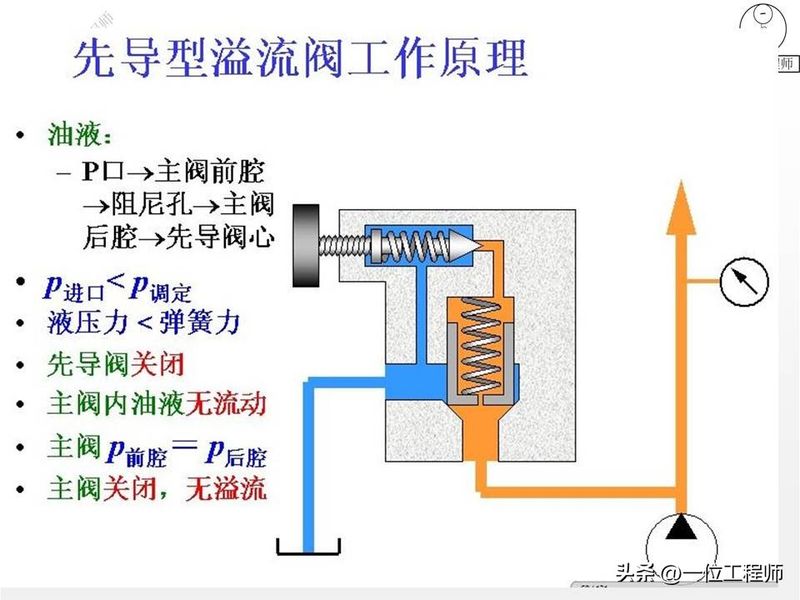

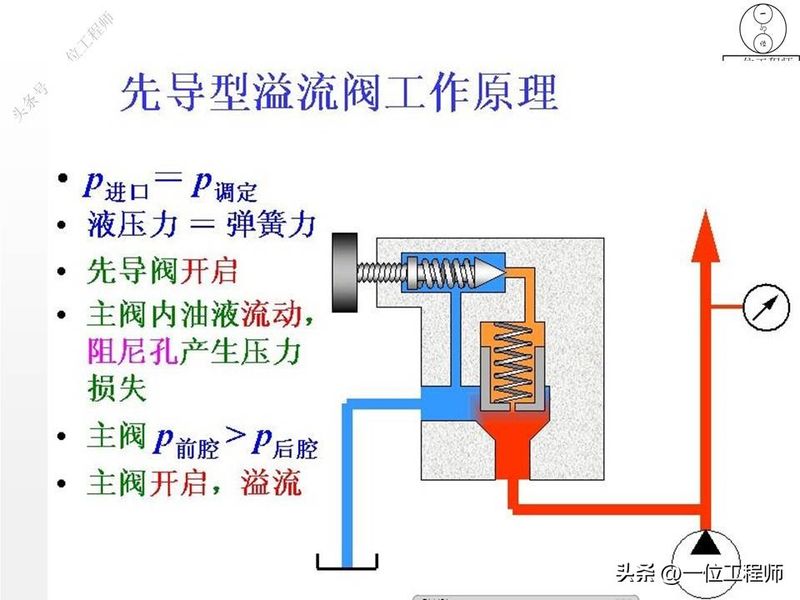

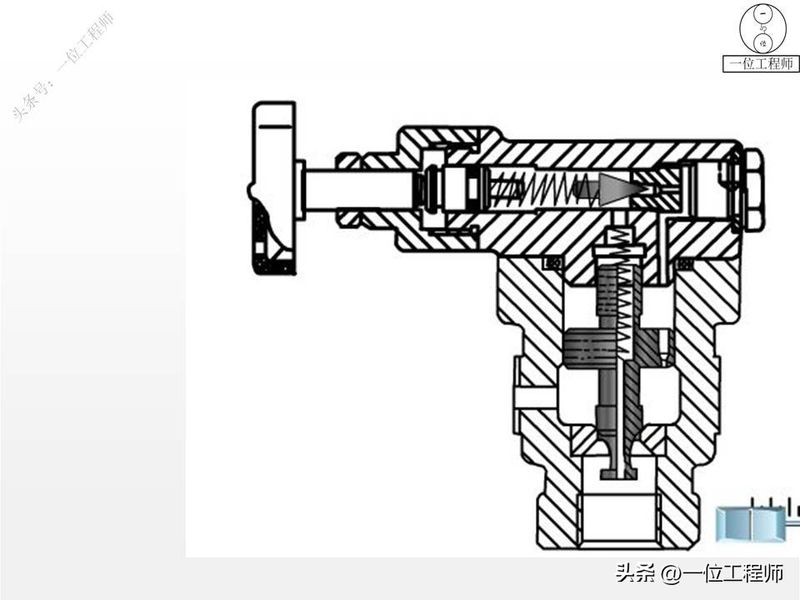

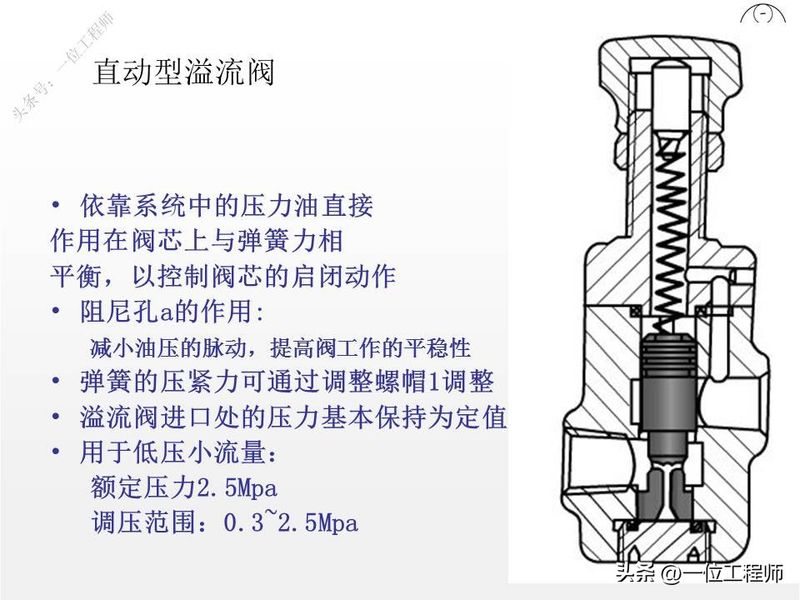

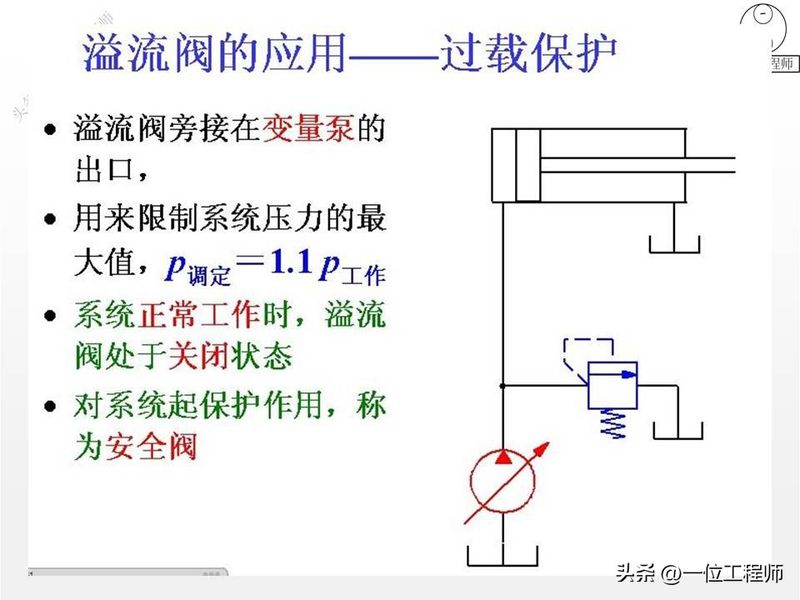

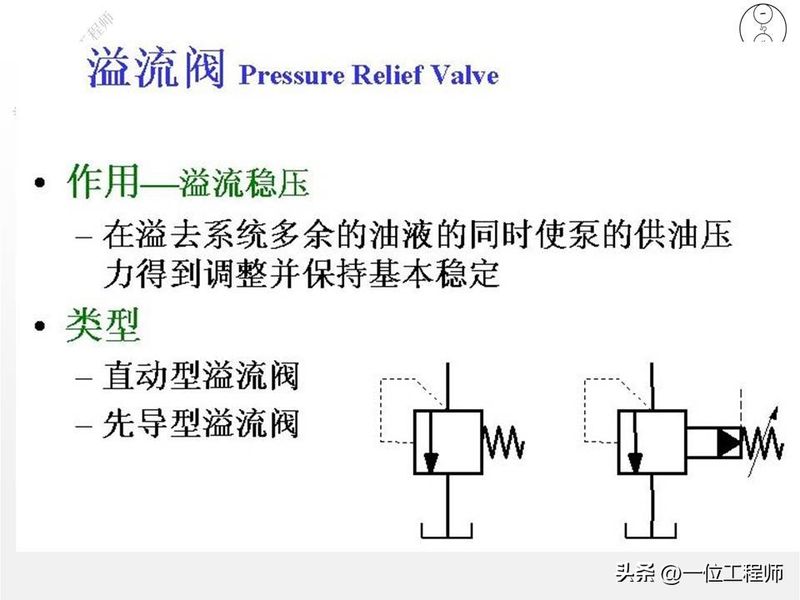

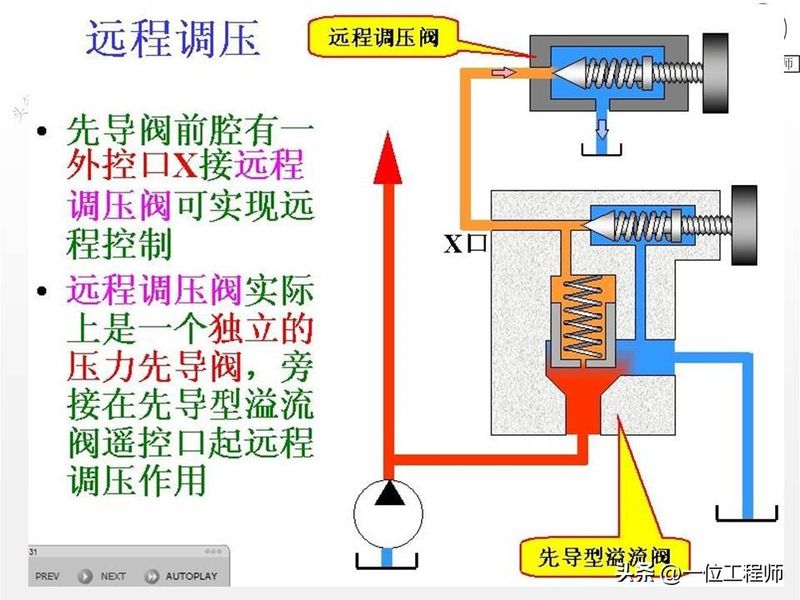

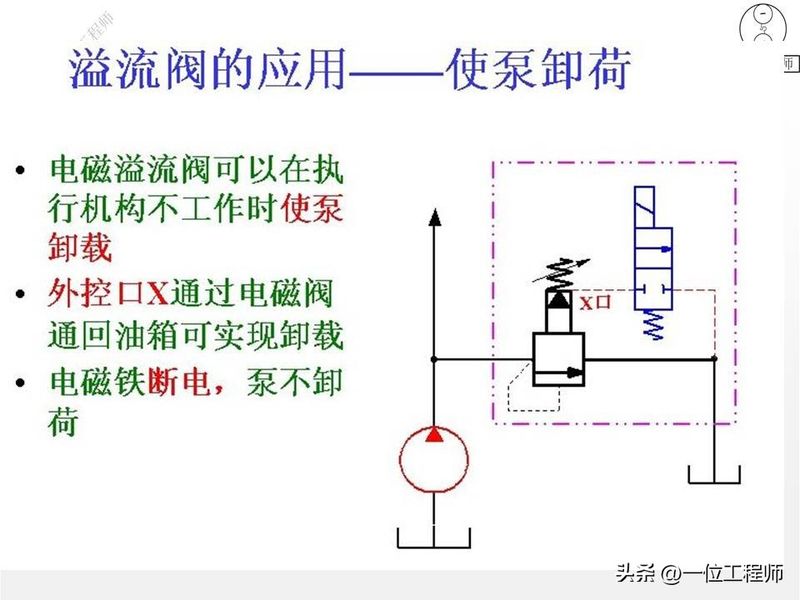

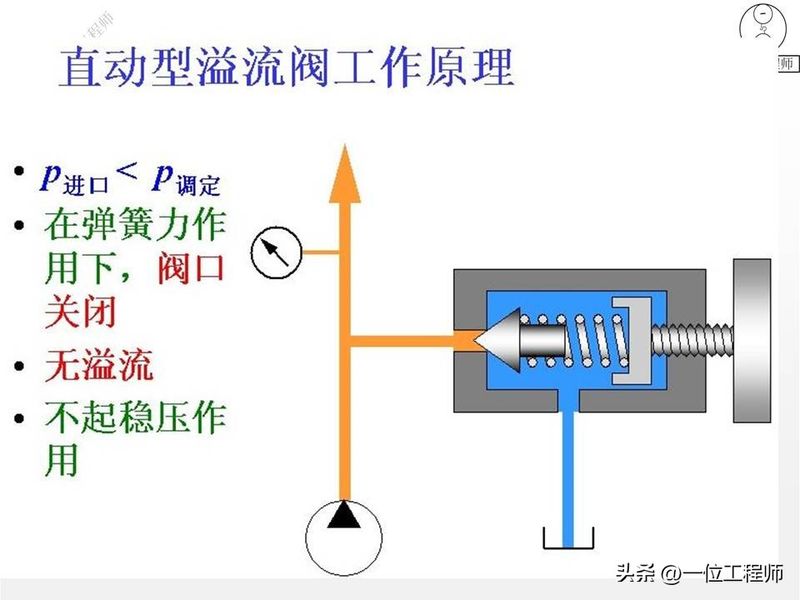

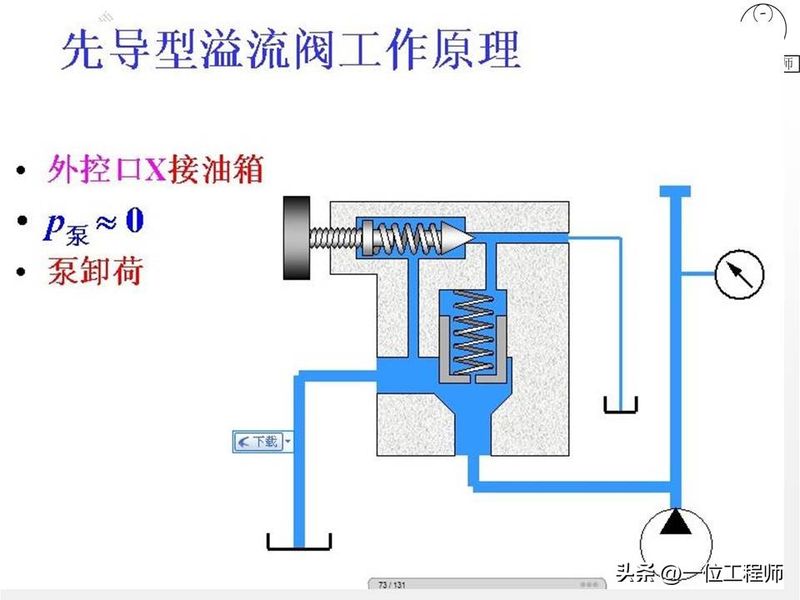

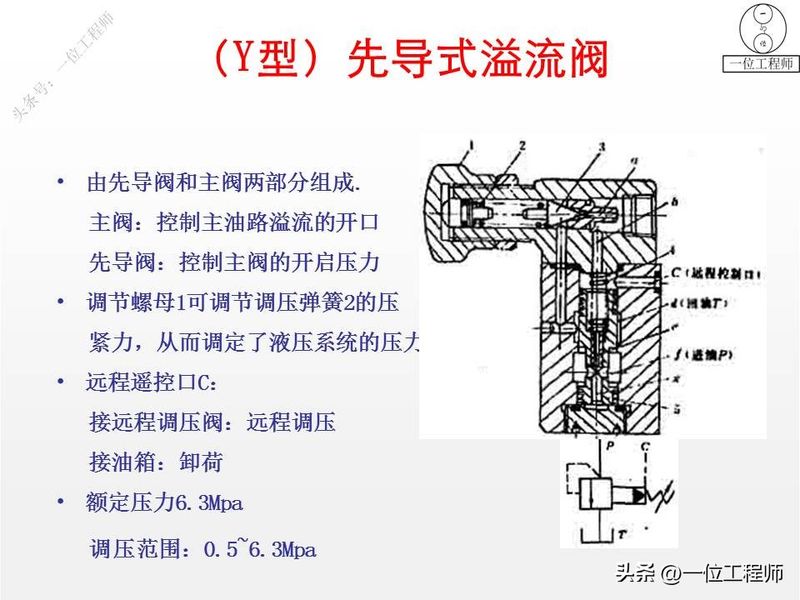

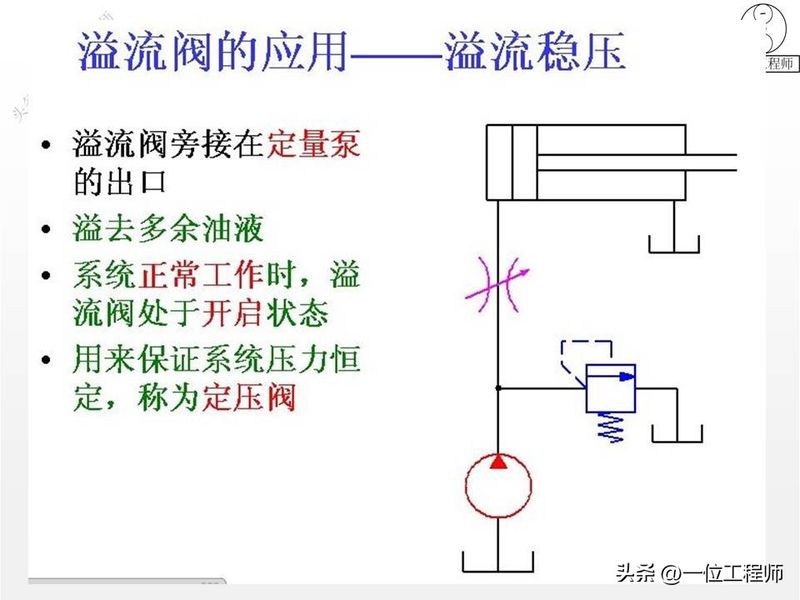

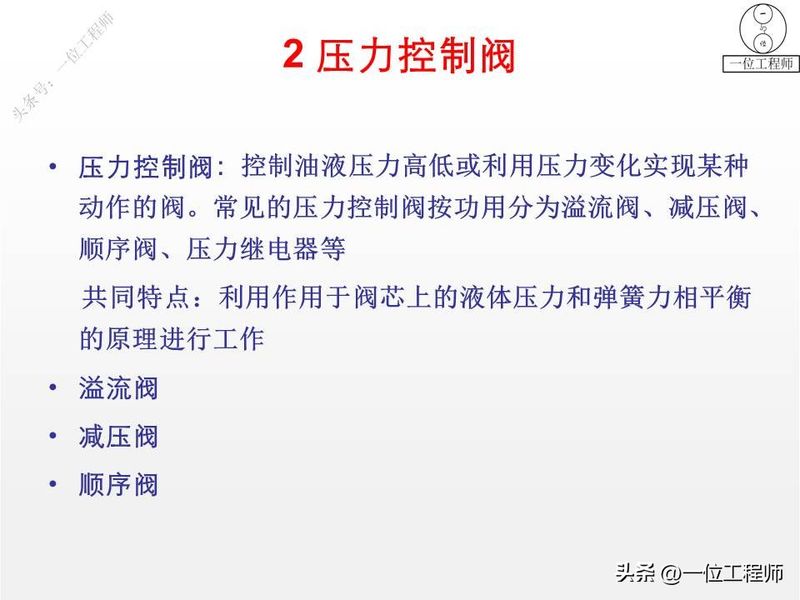

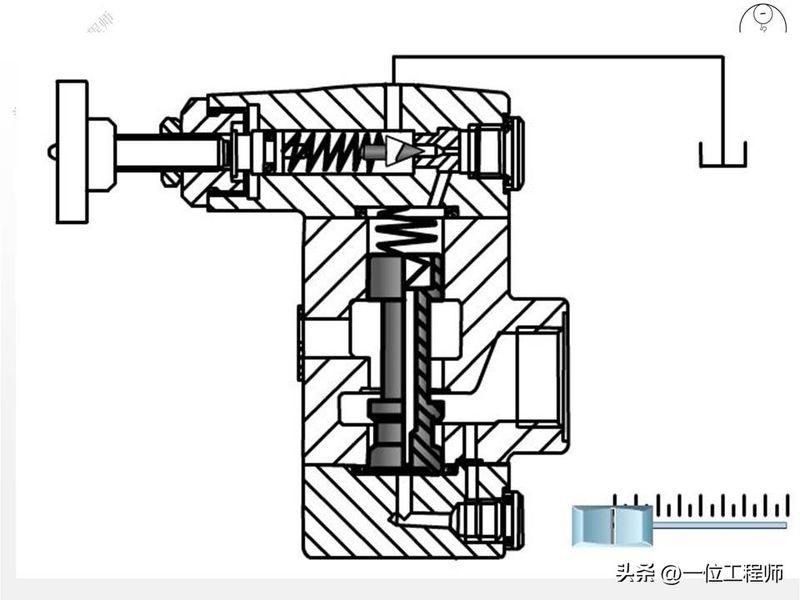

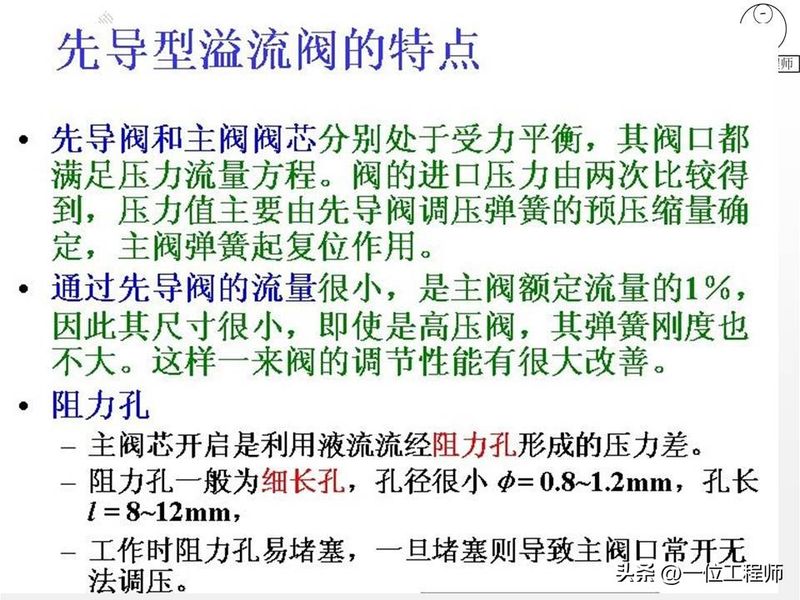

压力控制阀以溢流阀为代表，典型结构包含阀体、锥形阀芯、调压弹簧及调节螺杆。当系统压力超过弹簧预设值时，液压油推动阀芯克服弹簧力开启，部分油液经溢流口返回油箱，实现压力恒定。先导式溢流阀采用主阀与先导阀组合结构，通过小流量先导油压控制主阀动作，显著提升高压系统的调节精度。

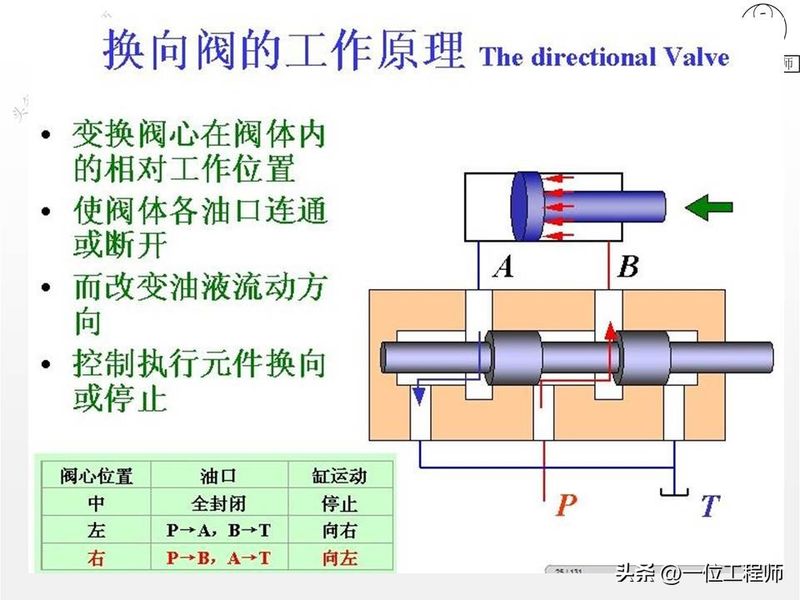

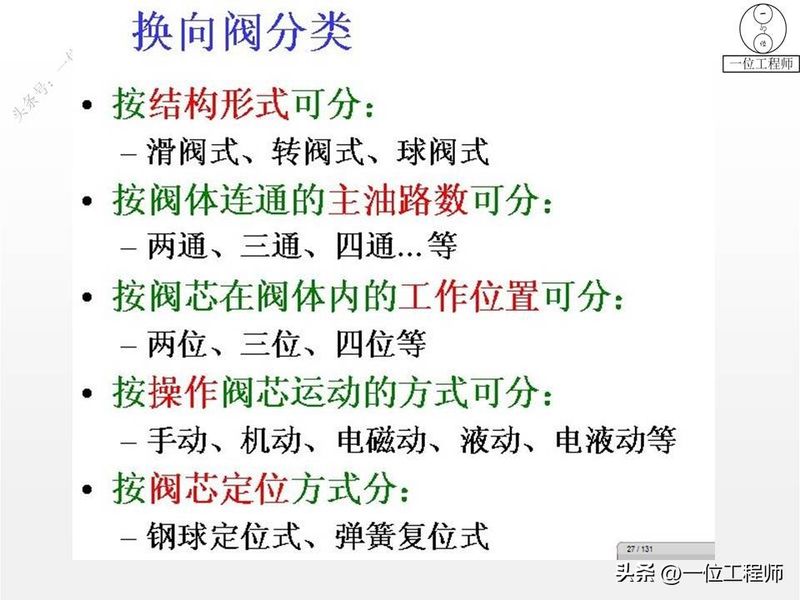

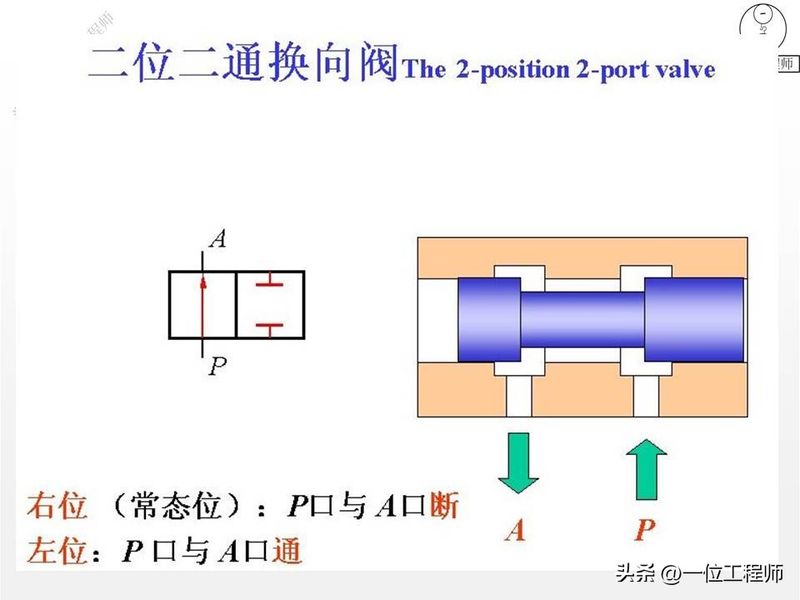

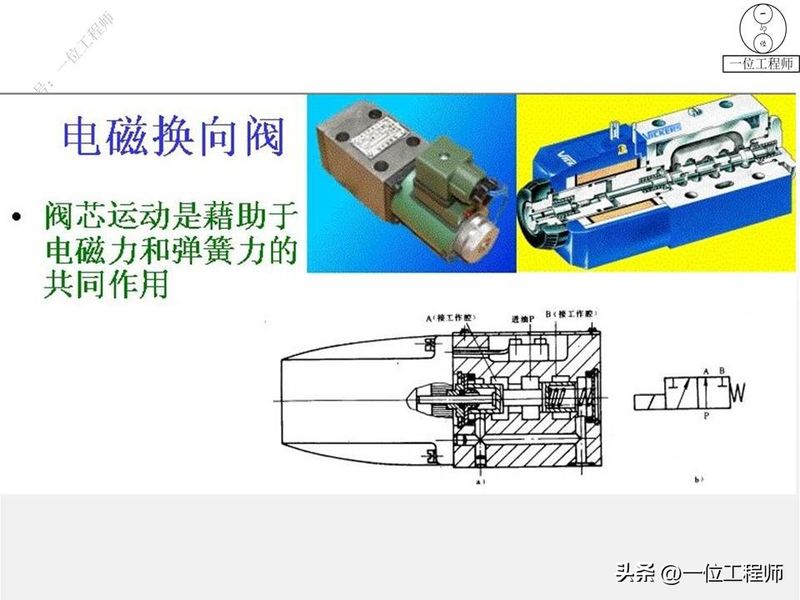

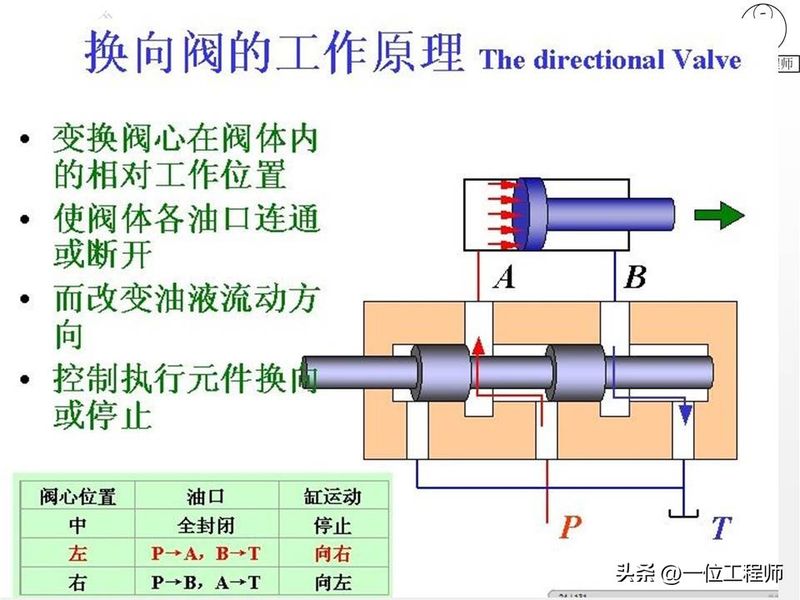

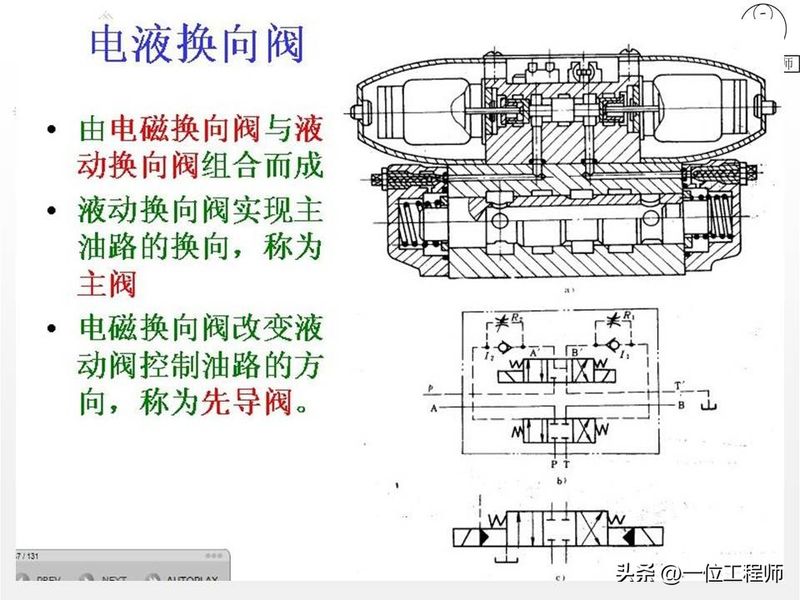

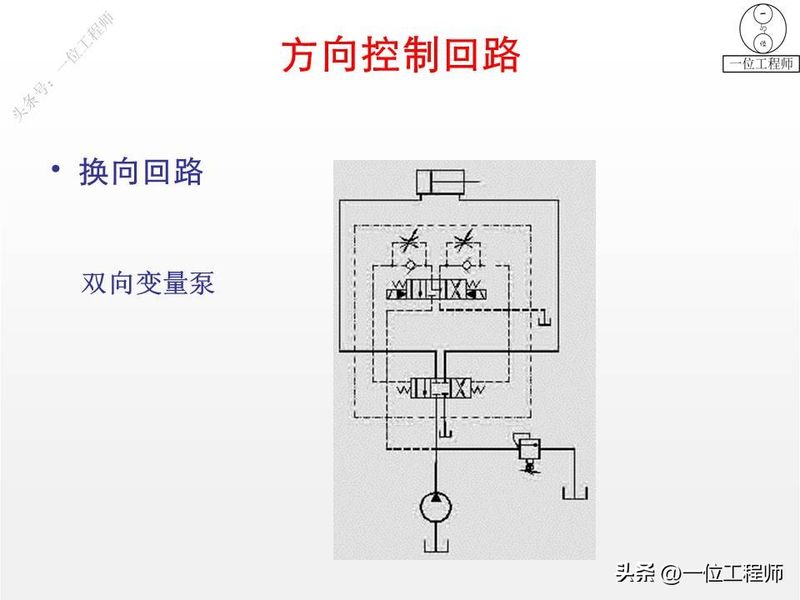

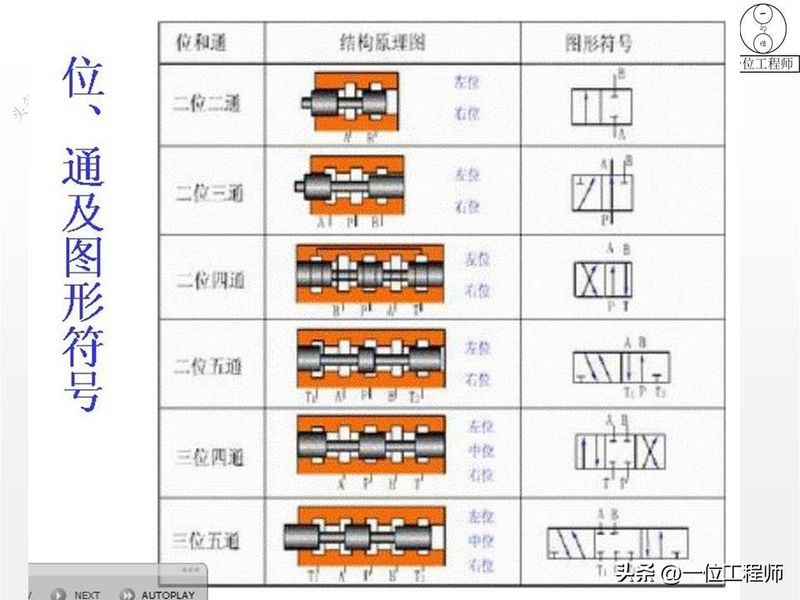

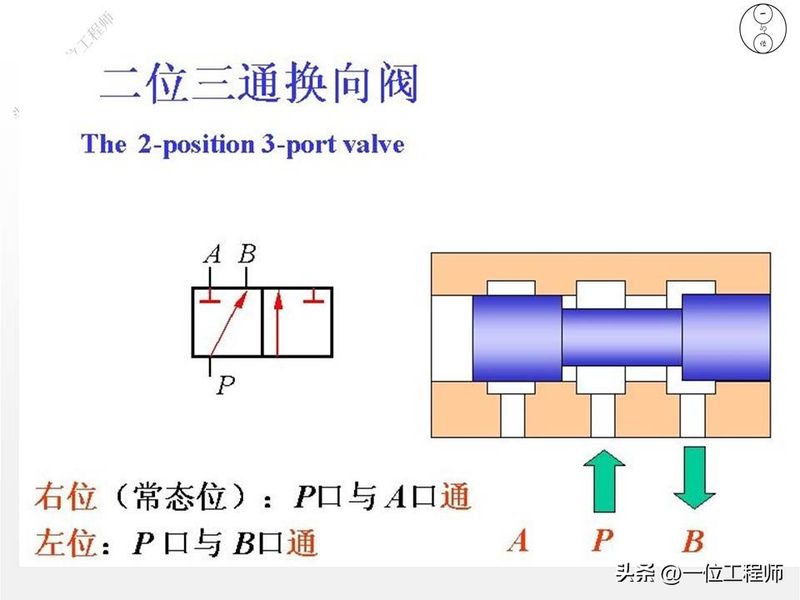

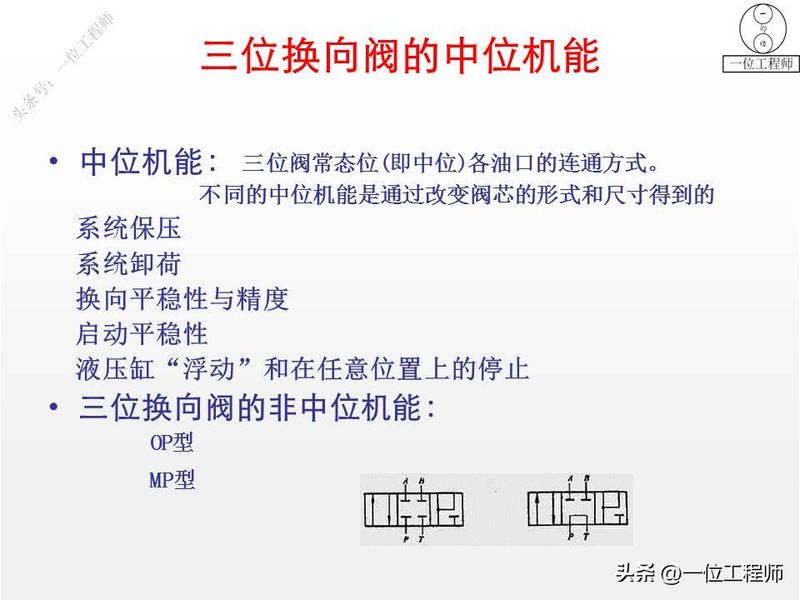

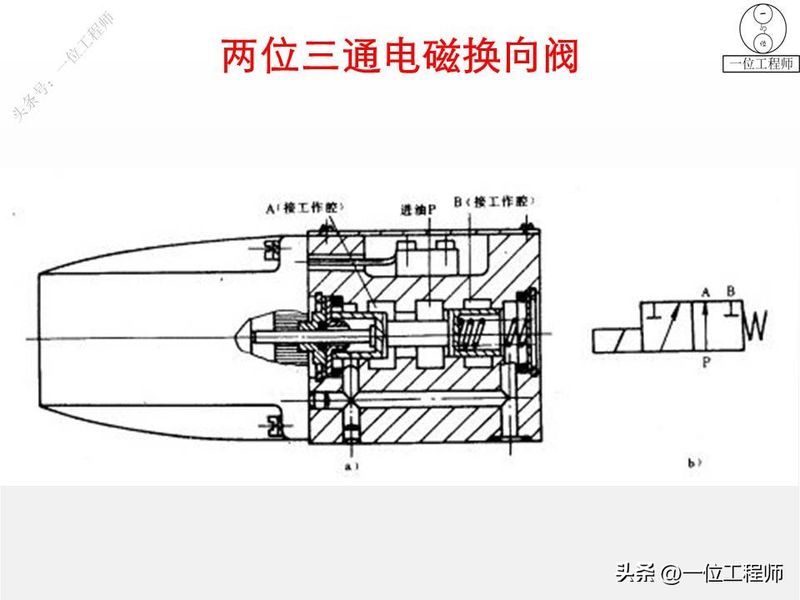

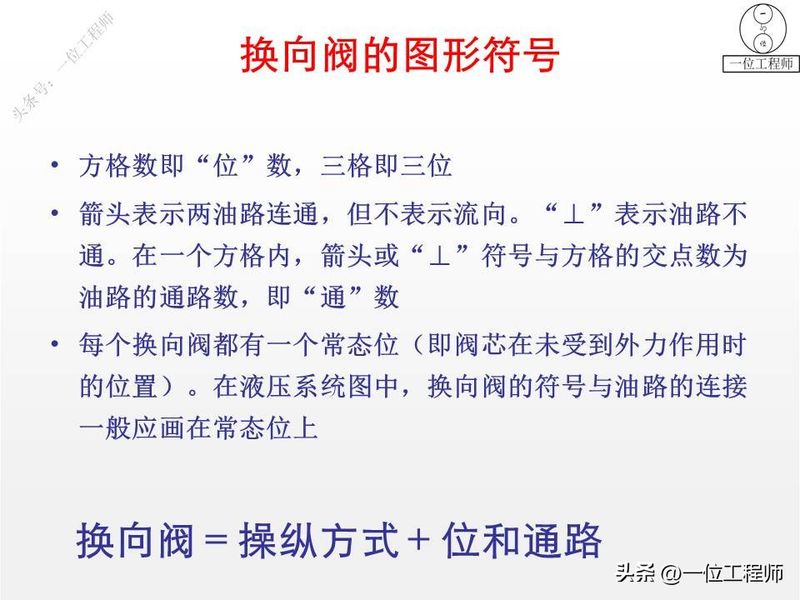

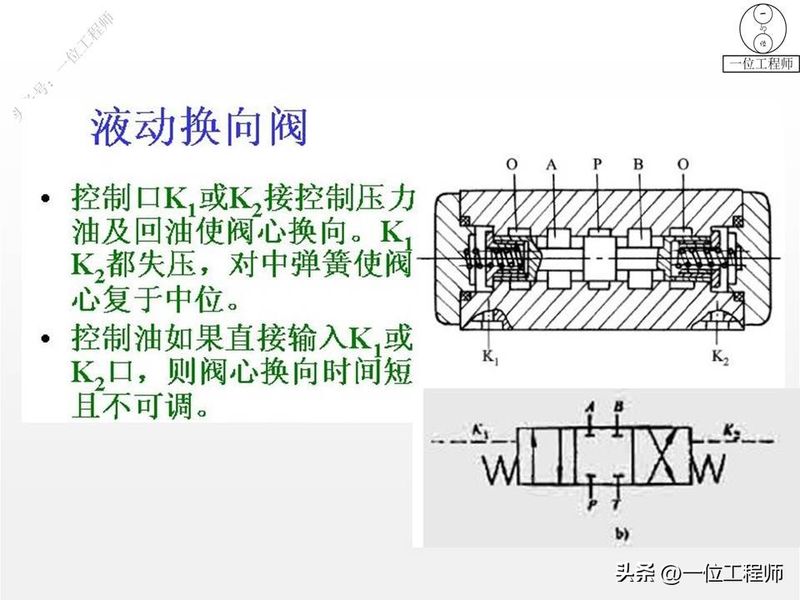

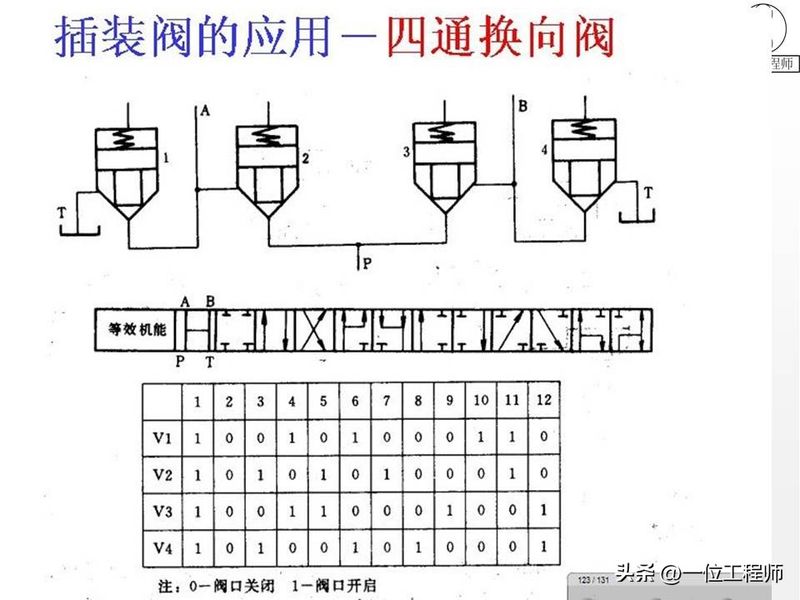

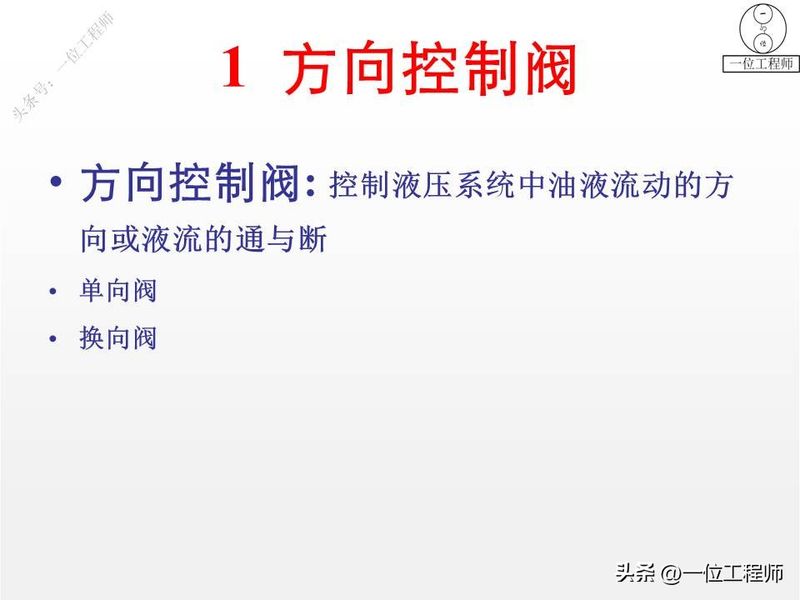

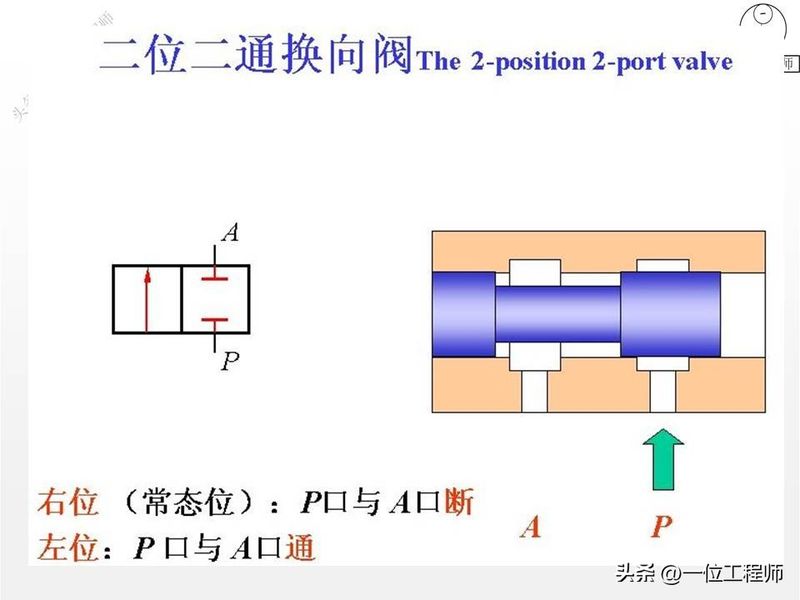

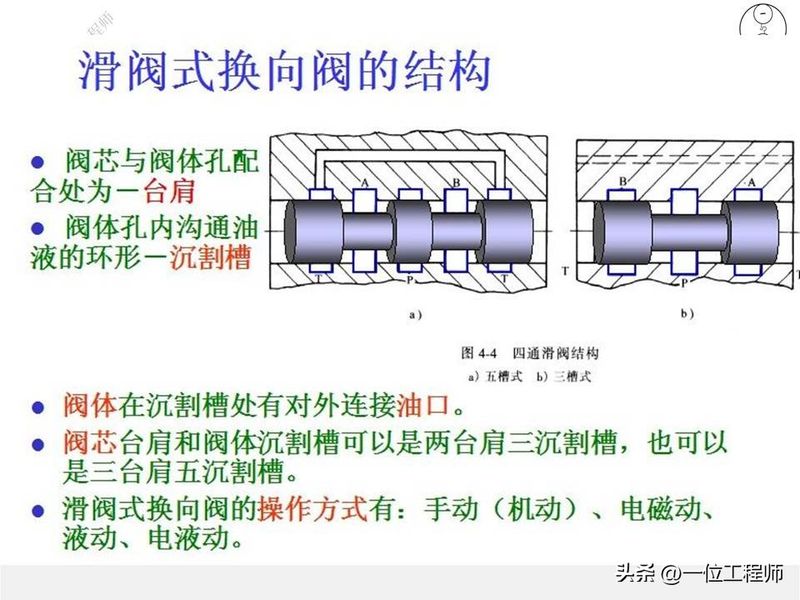

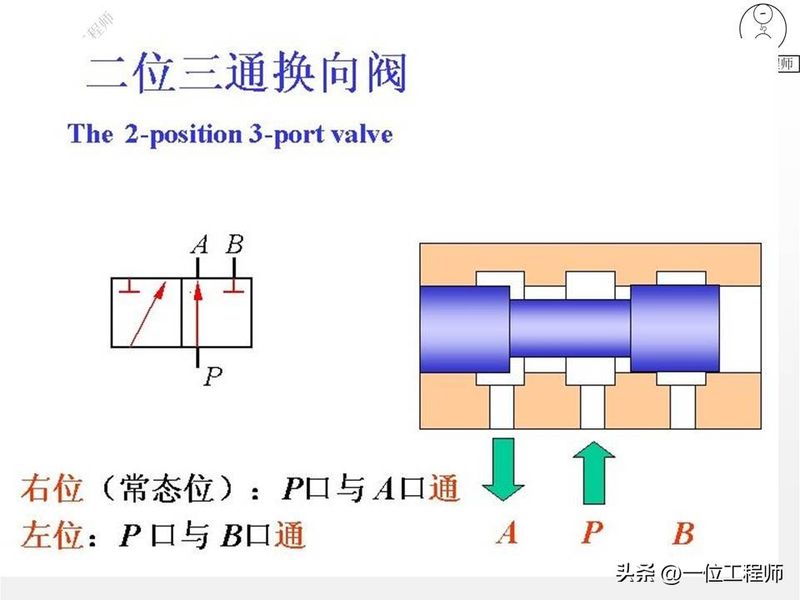

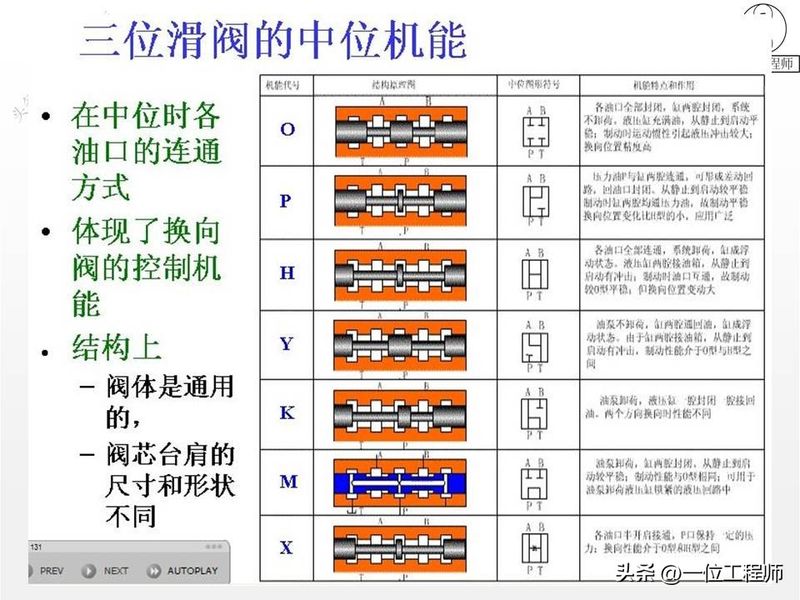

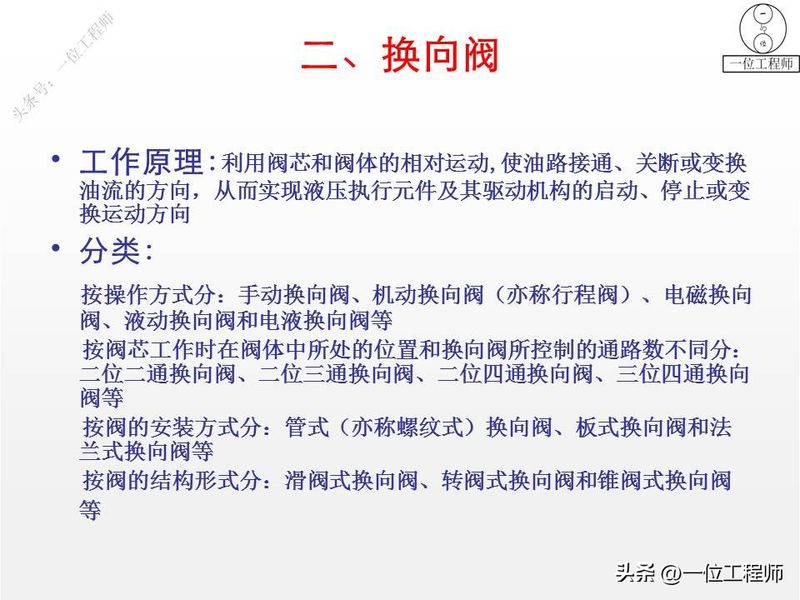

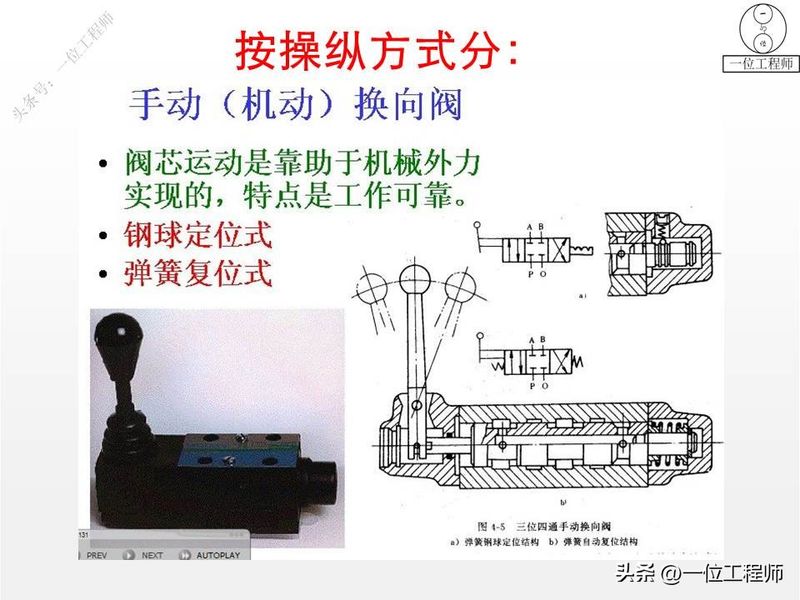

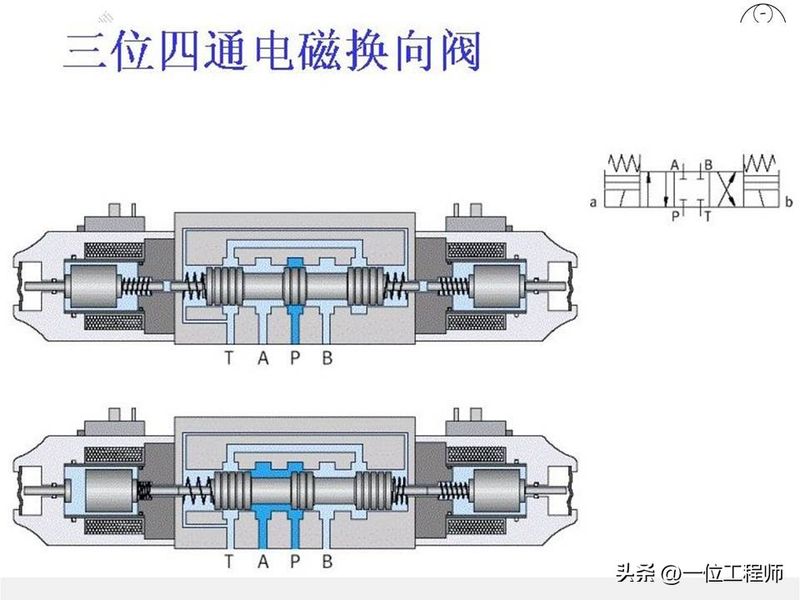

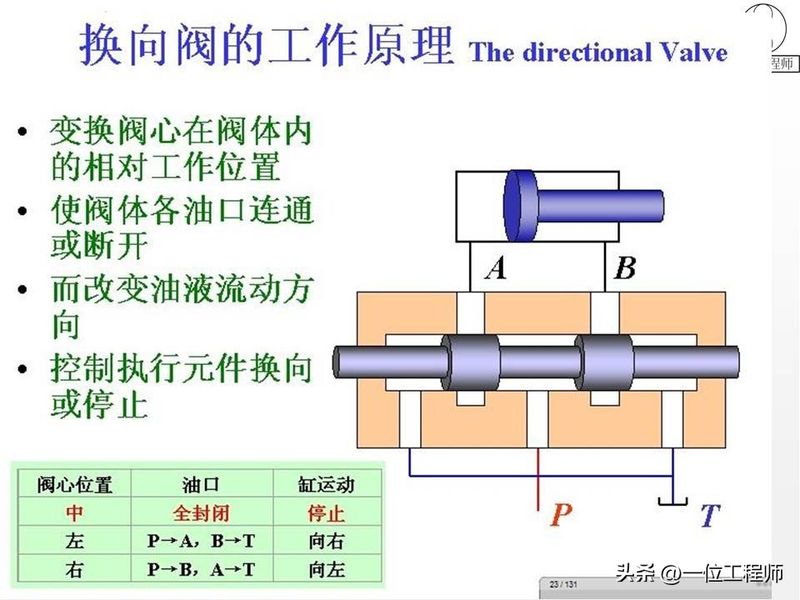

方向控制阀的核心是换向阀，其阀体内精密加工有环形槽道，通过滑阀轴向位移改变油路连通状态。以三位四通电磁换向阀为例，中位时各油口封闭；电磁铁得电后推动滑阀移动，使压力油接通执行元件一侧，回油路连通油箱，实现液压缸换向。阀芯台肩与阀体沉割槽的配合精度直接影响内泄漏量。

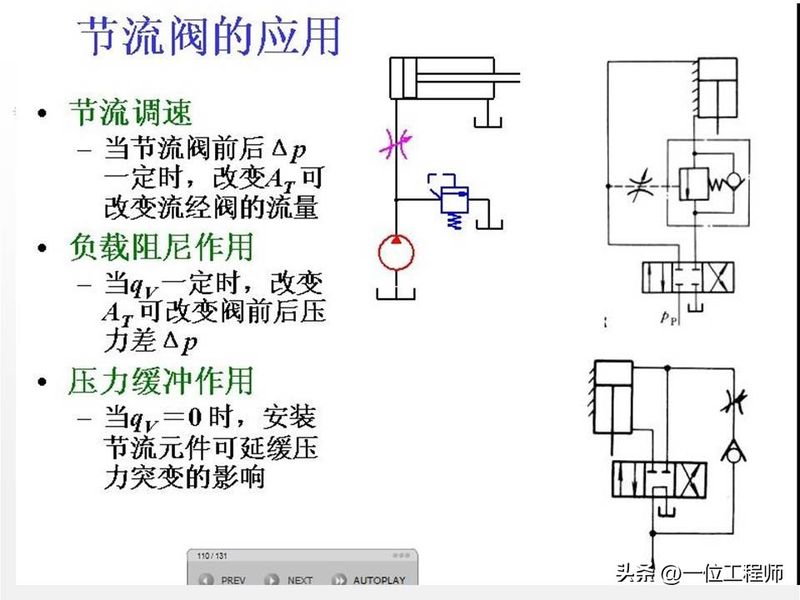

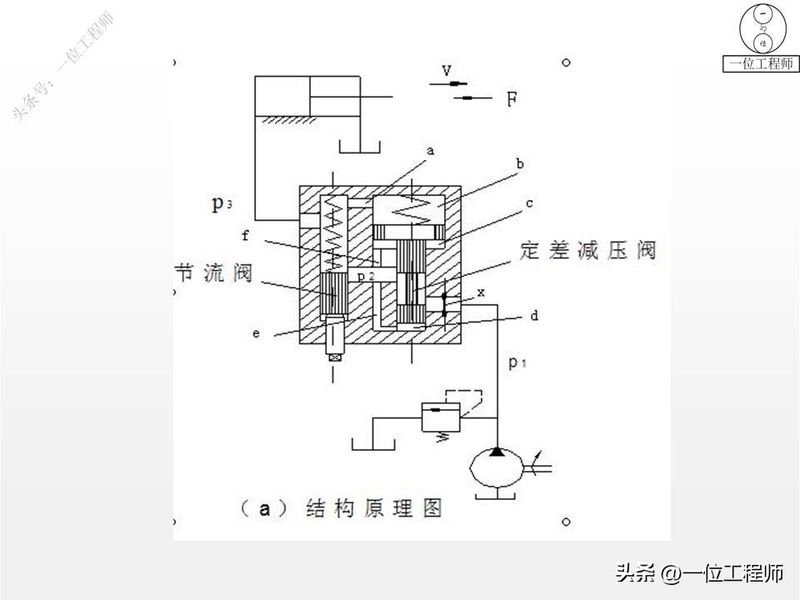

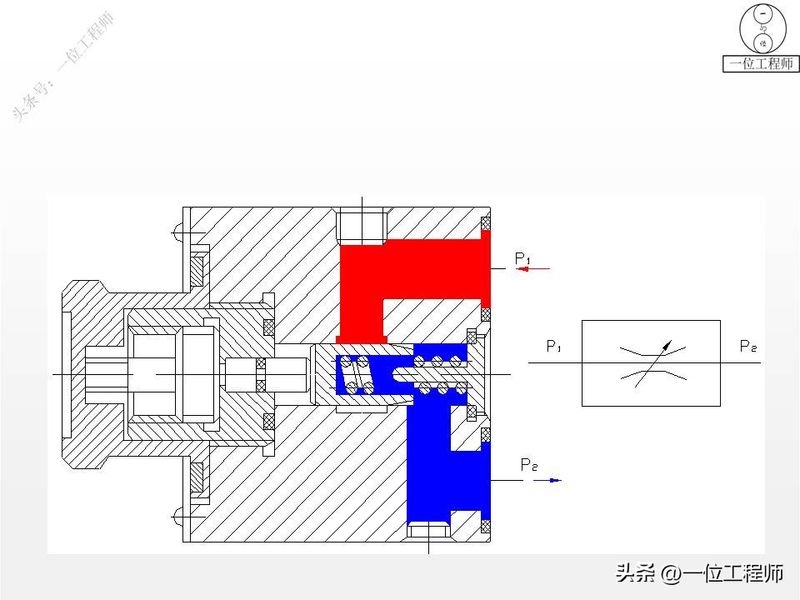

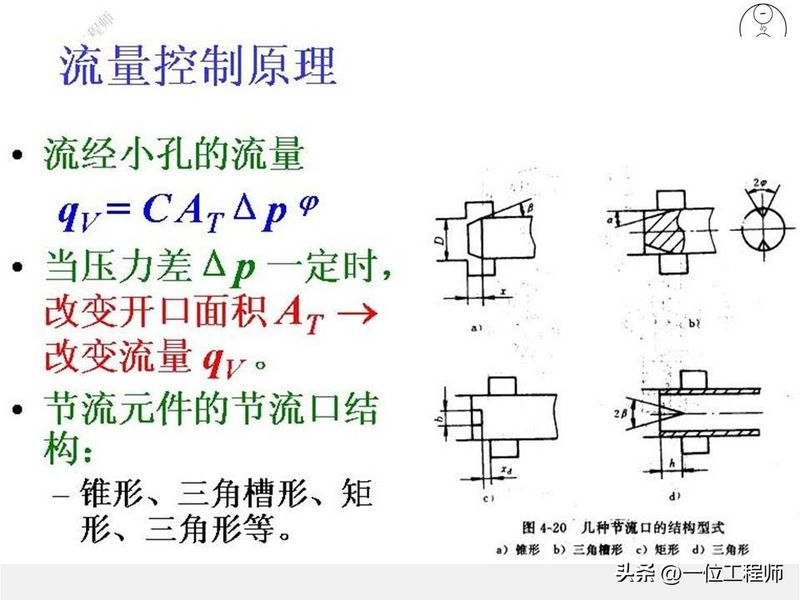

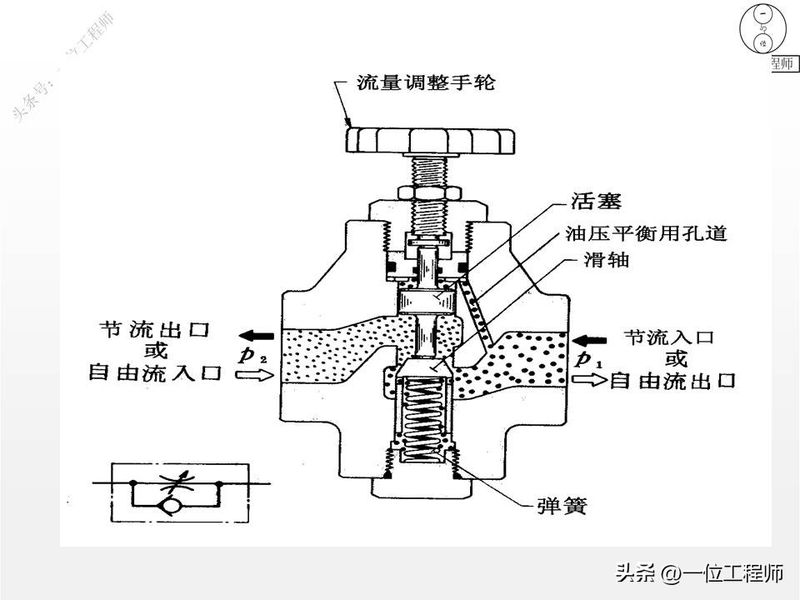

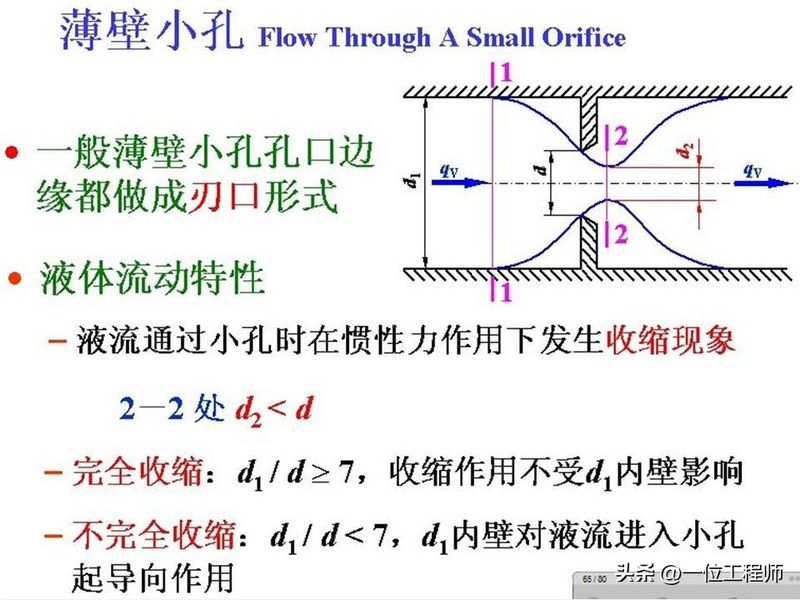

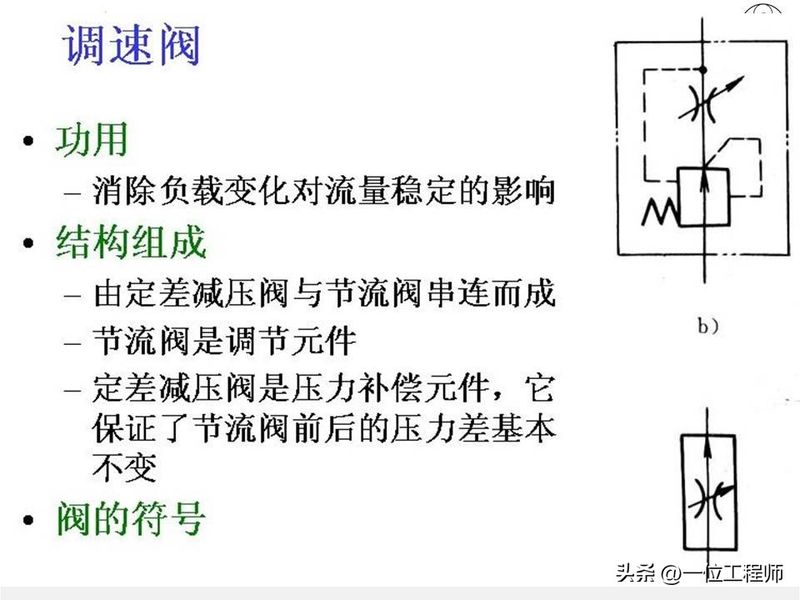

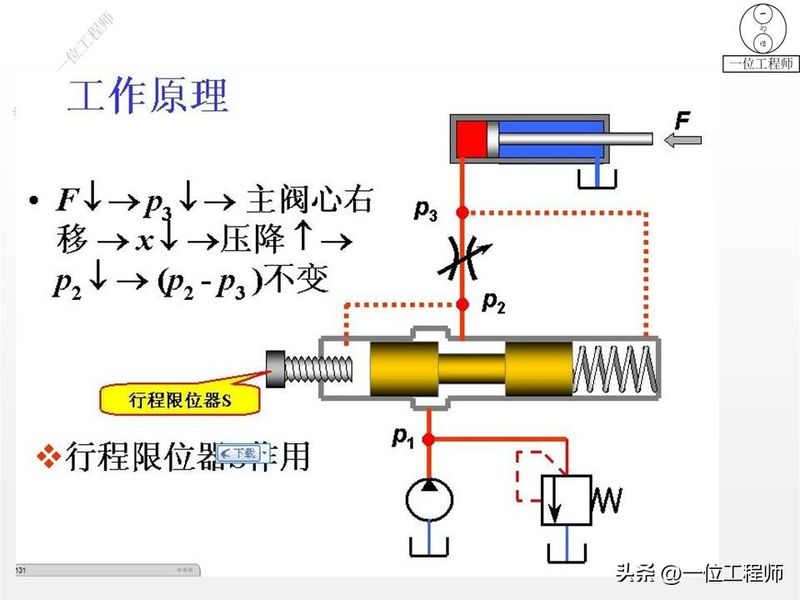

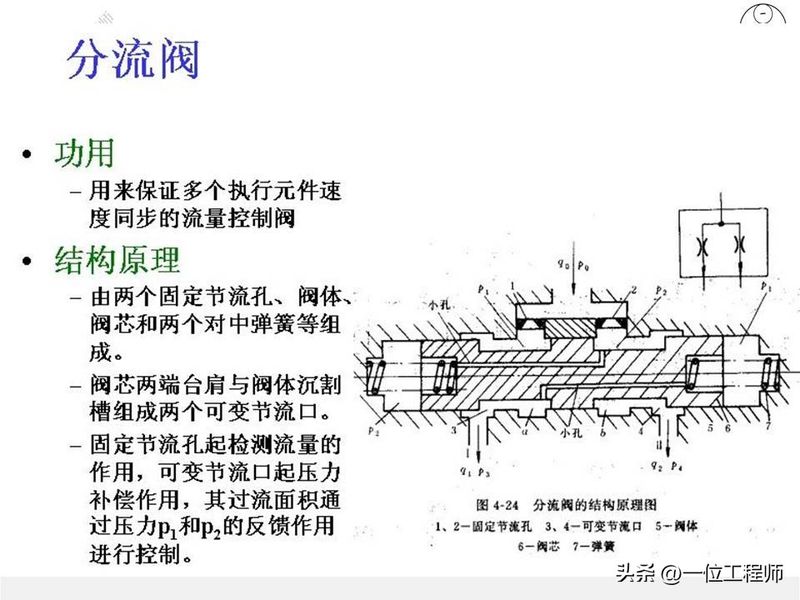

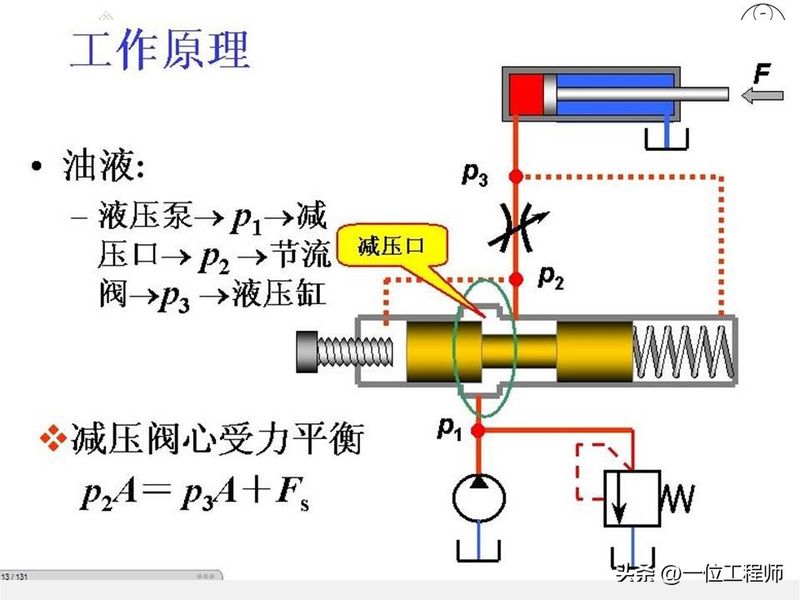

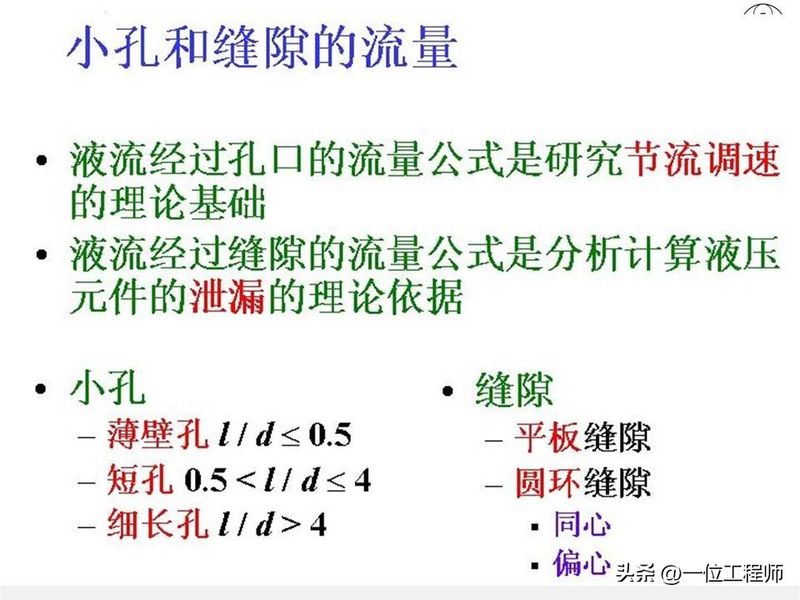

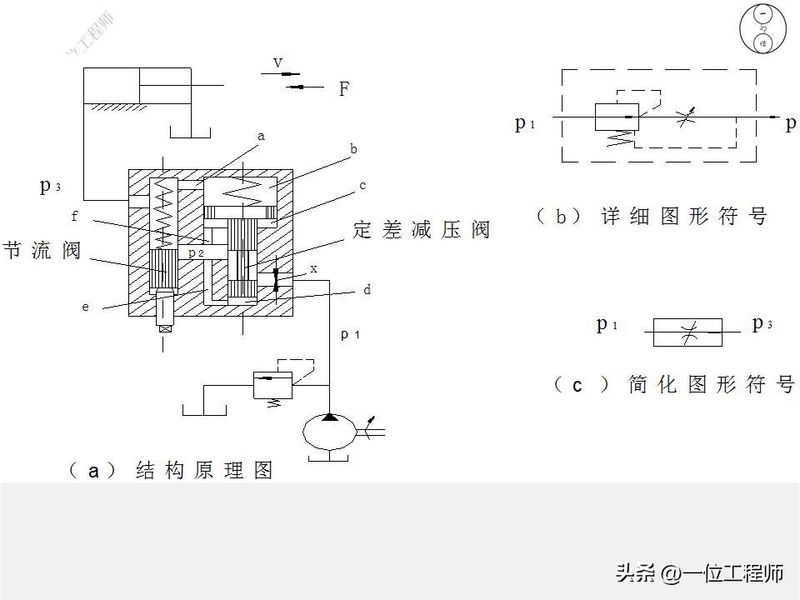

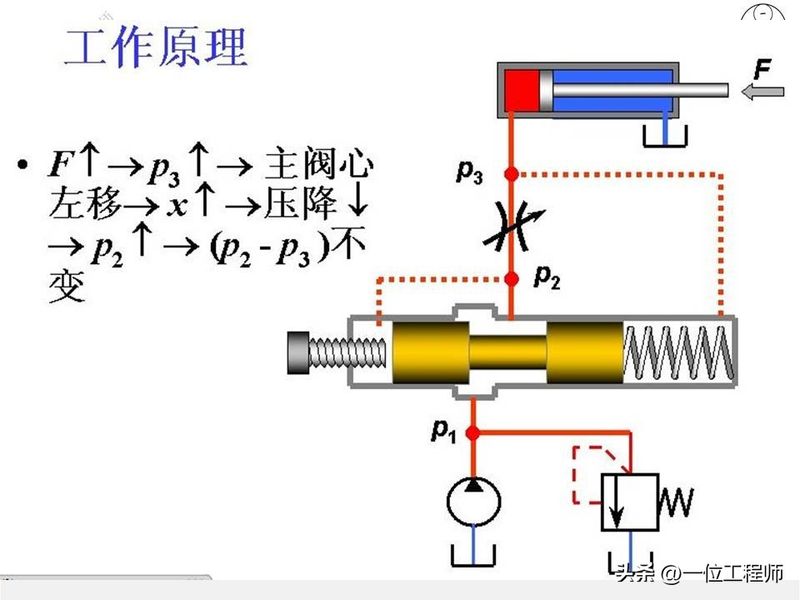

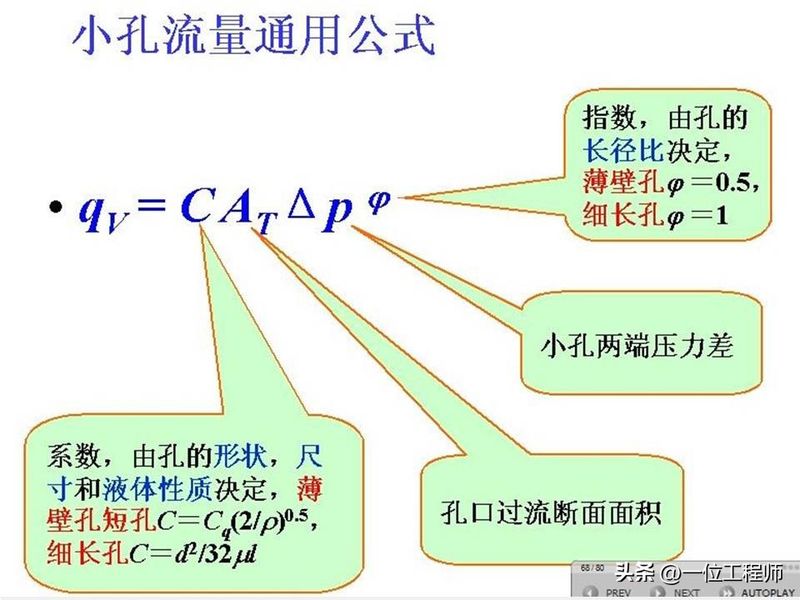

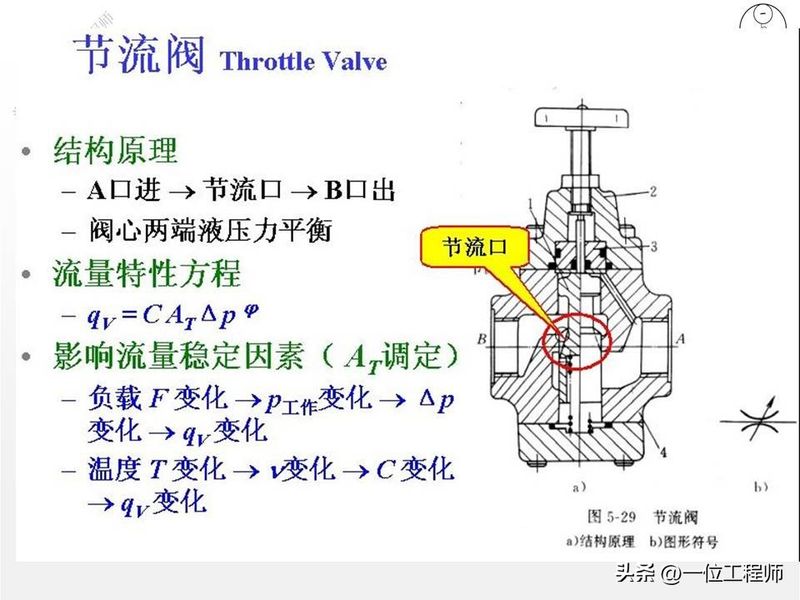

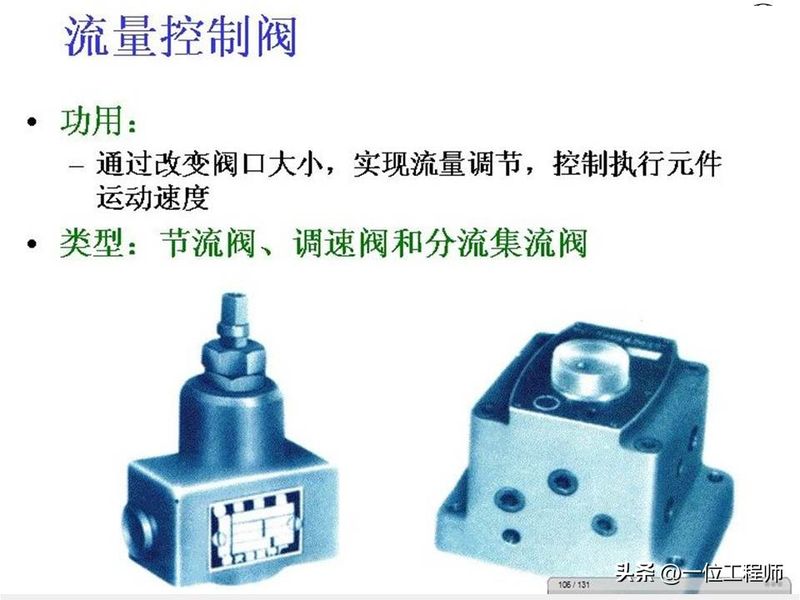

流量控制阀的典型结构如节流阀，由带锥形节流口的阀芯和螺旋调节机构组成。旋转手轮可改变节流口通流面积，根据Q=KA√ΔP公式，在压差恒定时流量与开口面积成正比。调速阀则在节流阀基础上串联定差减压阀，自动补偿负载波动引起的压差变化，确保流量稳定性。
87页内容介绍3类液压阀结构和原理
