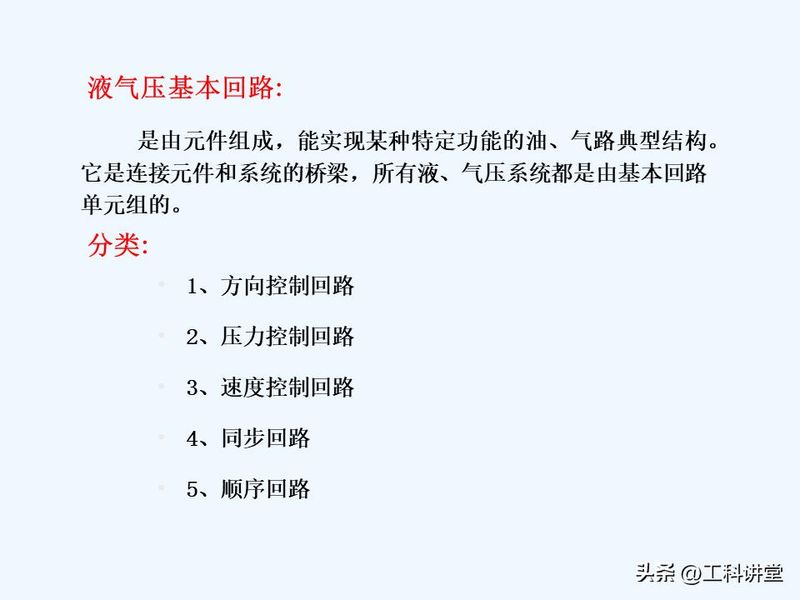

做液气压传动这行多年，常跟刚入行的朋友说，别上来就啃复杂的整机系统，先把基本回路吃透。所有液压、气动系统本质上都是一个个基础回路单元拼接起来的，它是连接单个元件和整套系统的核心桥梁。
今天这期文章把行业最核心的五大类基本回路应用介绍清除，搞懂这些原理和适用场景，再看任何复杂系统都能拆解得明明白白。
一、方向控制回路

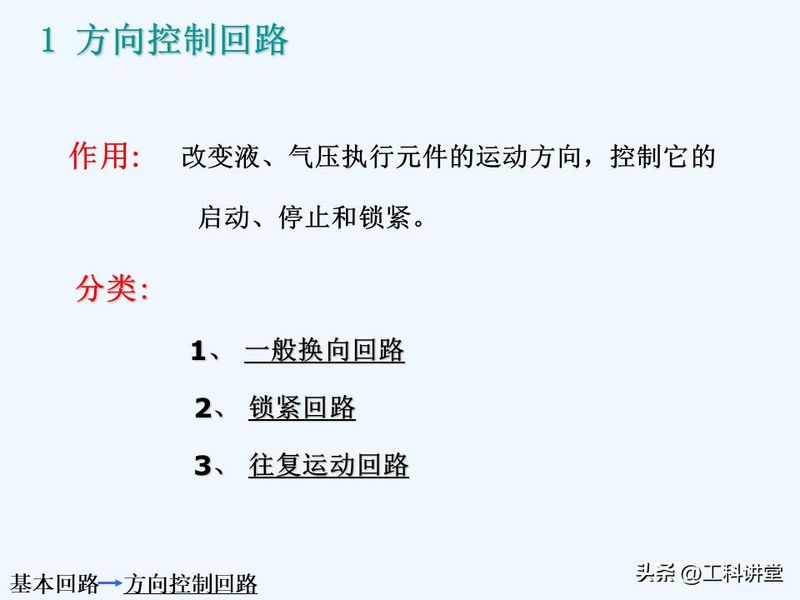

方向控制回路的核心作用，就是控制执行元件的启动、停止，以及改变运动方向，是每套系统里必不可少的基础单元。

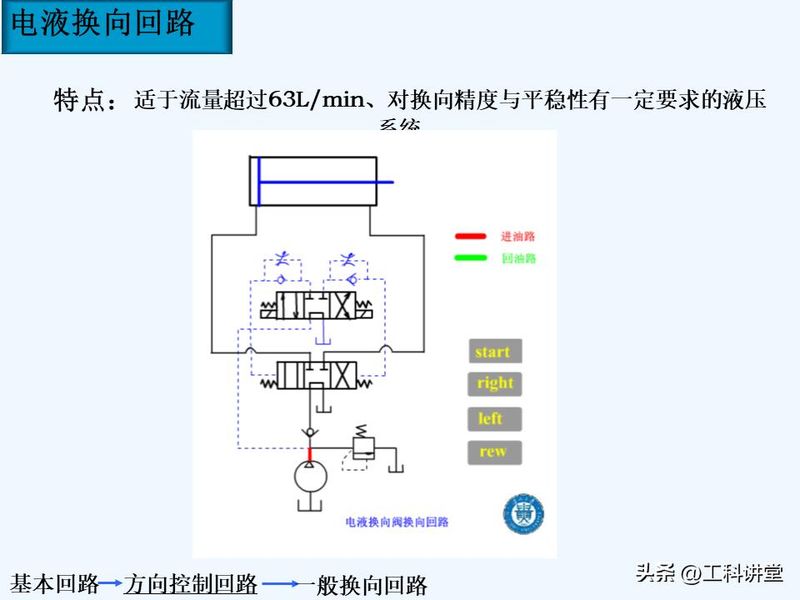

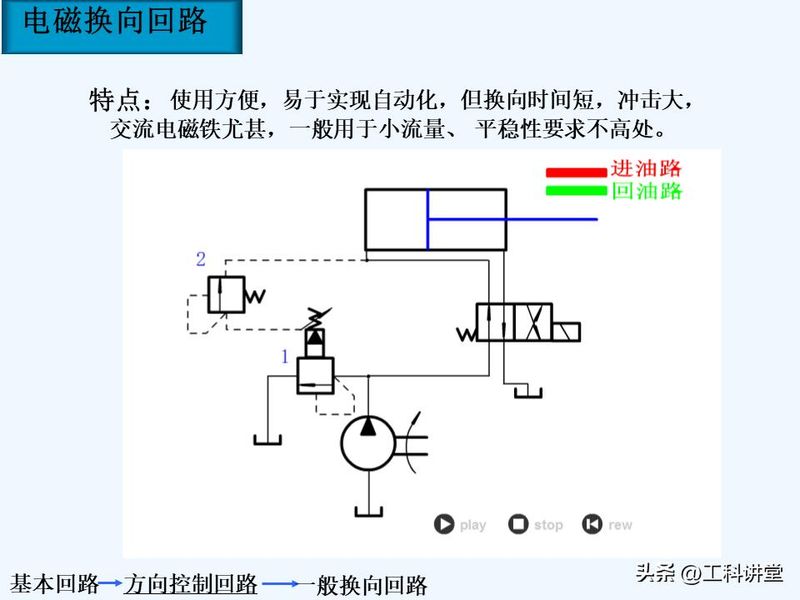

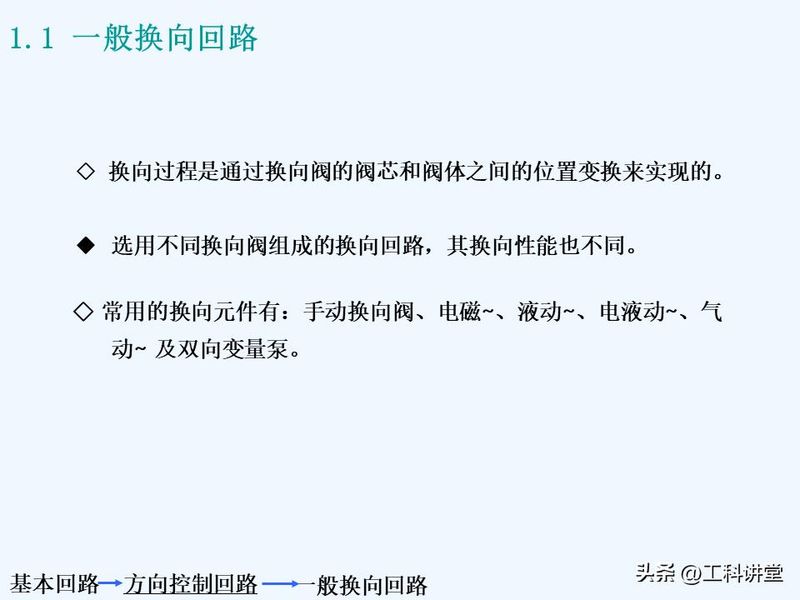

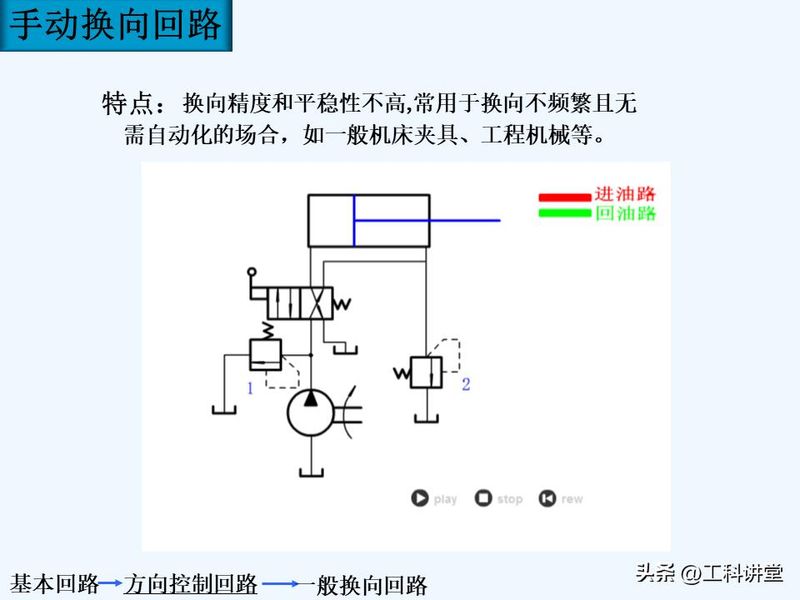

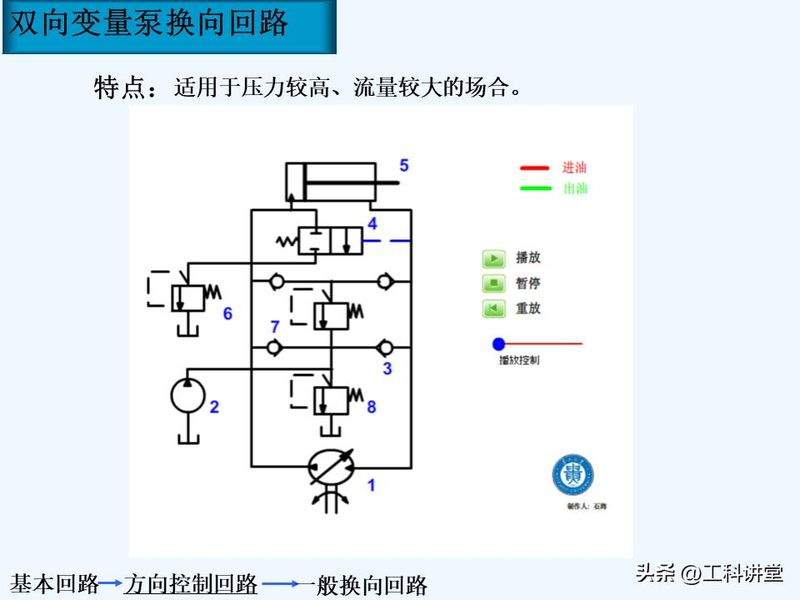

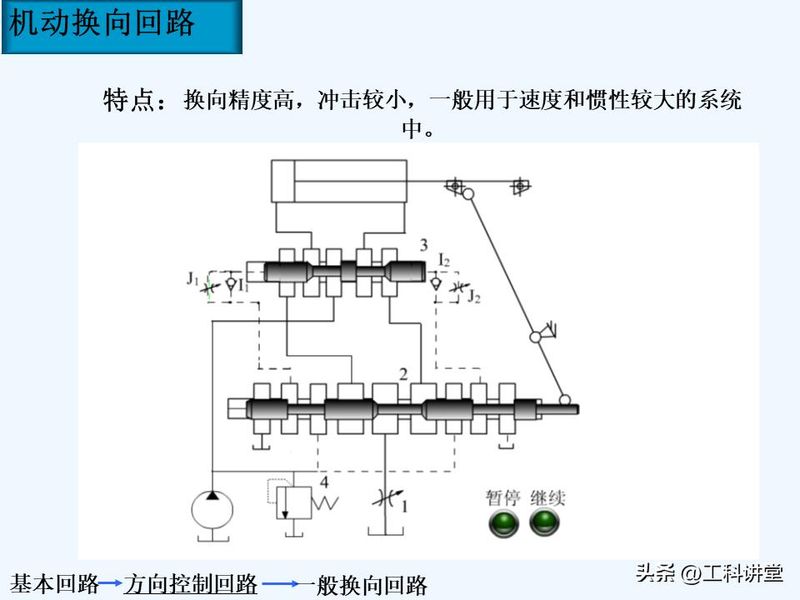

最常见的是一般换向回路，靠换向阀阀芯和阀体的相对位置切换实现换向。手动换向阀结构简单，适合换向不频繁、不需要自动化的工程机械、机床夹具；电磁换向阀易实现自动化，但换向冲击大，只适合小流量场景；大流量、对平稳性有要求的系统，优先选电液换向阀。

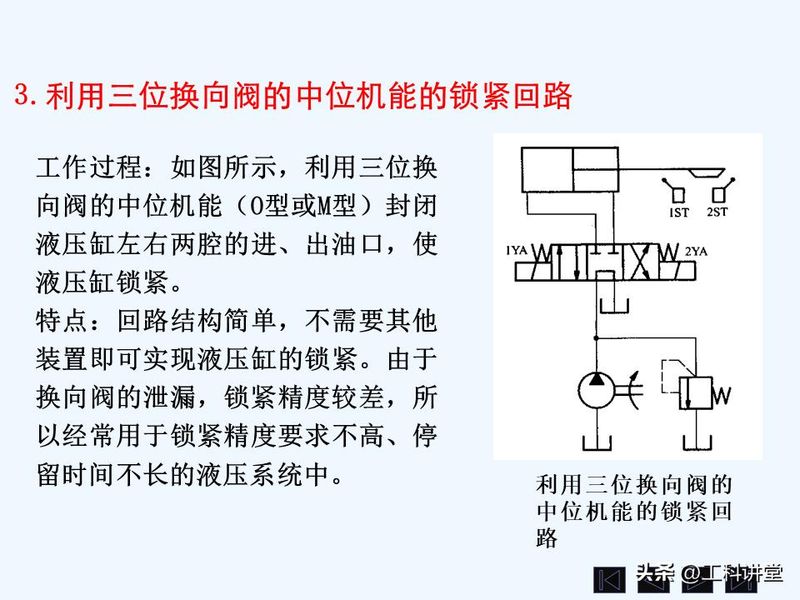

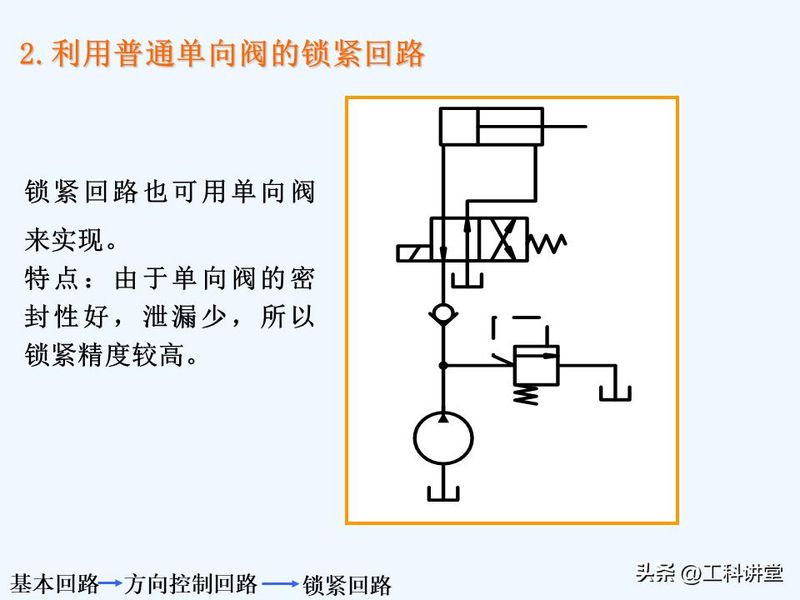

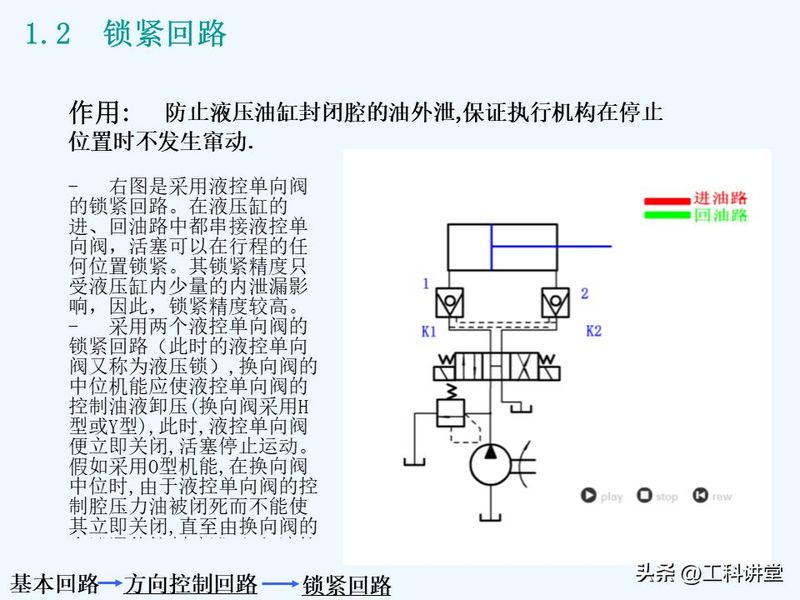

除了换向，锁紧也是方向控制的重要功能。用三位换向阀 O 型、M 型中位机能就能实现锁紧，结构最简单，但受阀内泄漏影响，锁紧精度不高，只适合短时间停留；如果对锁紧精度要求高，用液控单向阀的锁紧方案密封性更好，防窜动效果更可靠。

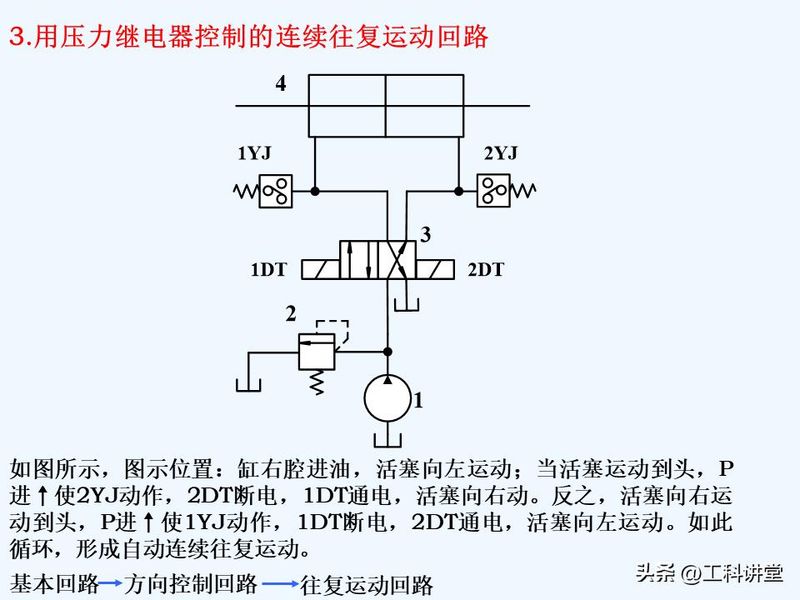

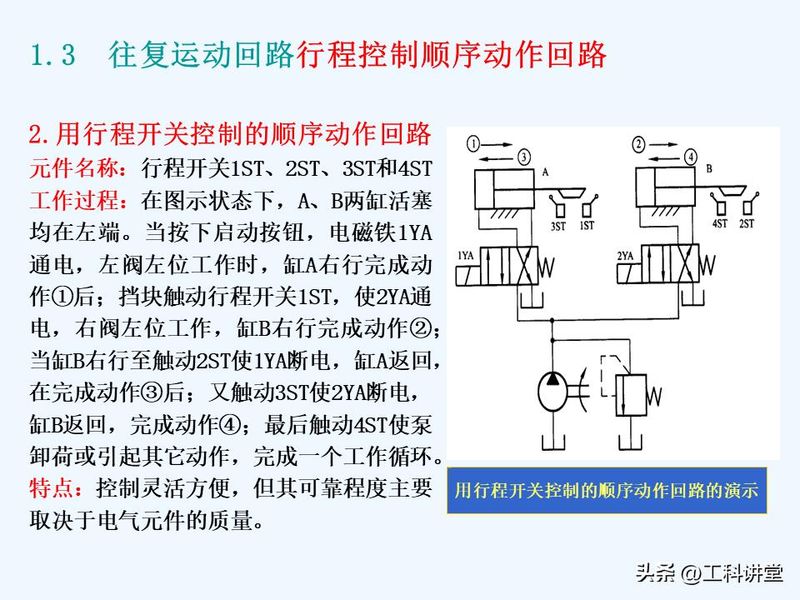

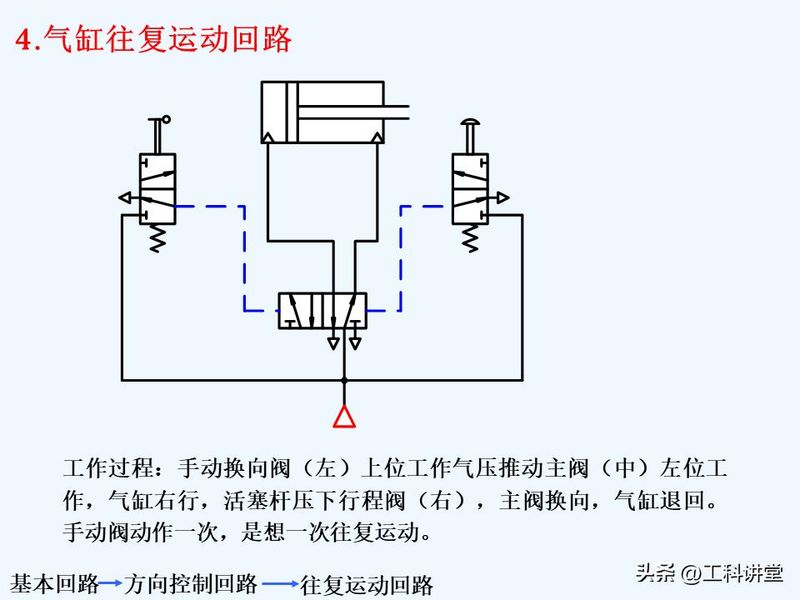

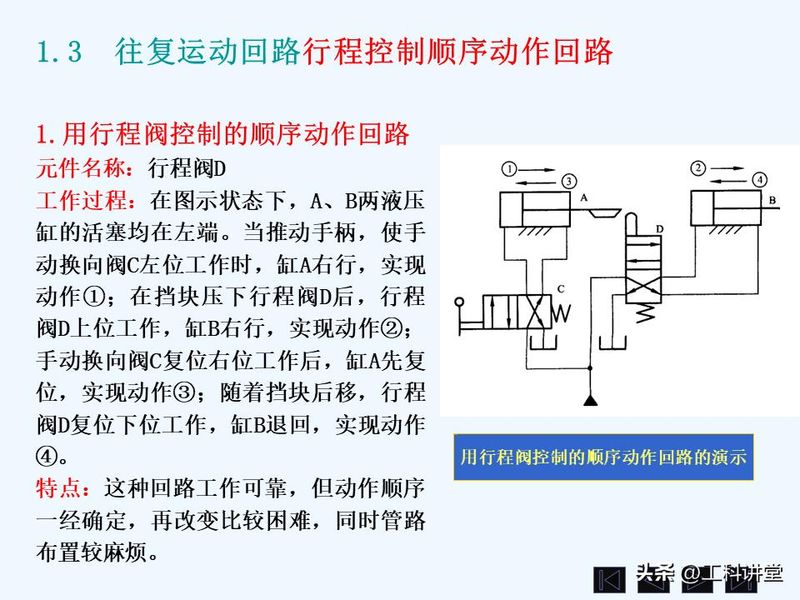

此外还有往复顺序动作回路，行程阀控制工作最可靠，但改动作顺序麻烦；行程开关控制更灵活，可靠度取决于电气元件质量；压力继电器则靠压力变化触发换向，能实现自动连续往复。
二、压力控制回路

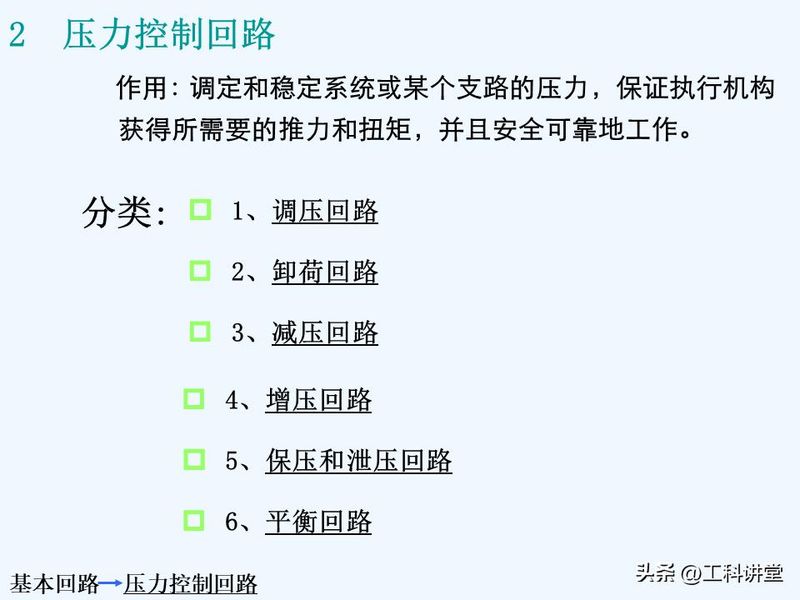

压力控制回路的核心，是调定、稳定系统或支路压力，保证执行元件输出足够的推力、扭矩，同时保障系统安全运行。

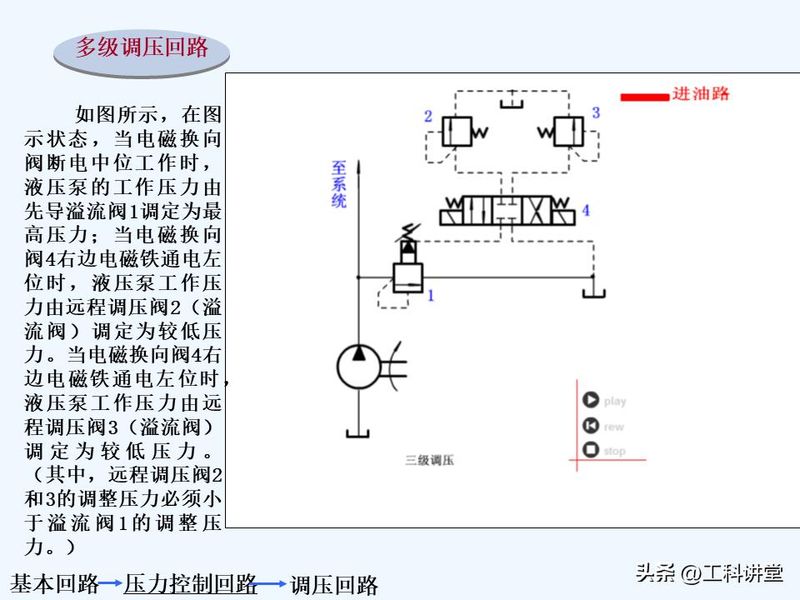

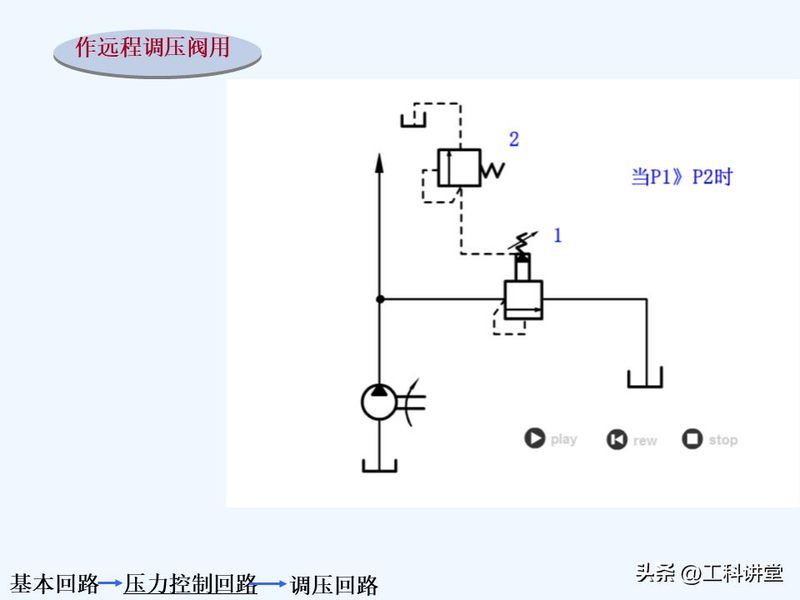

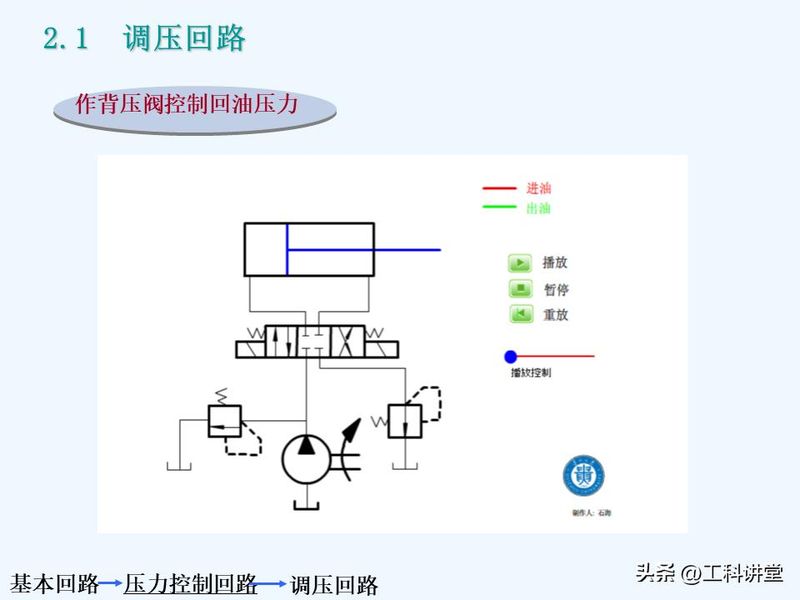

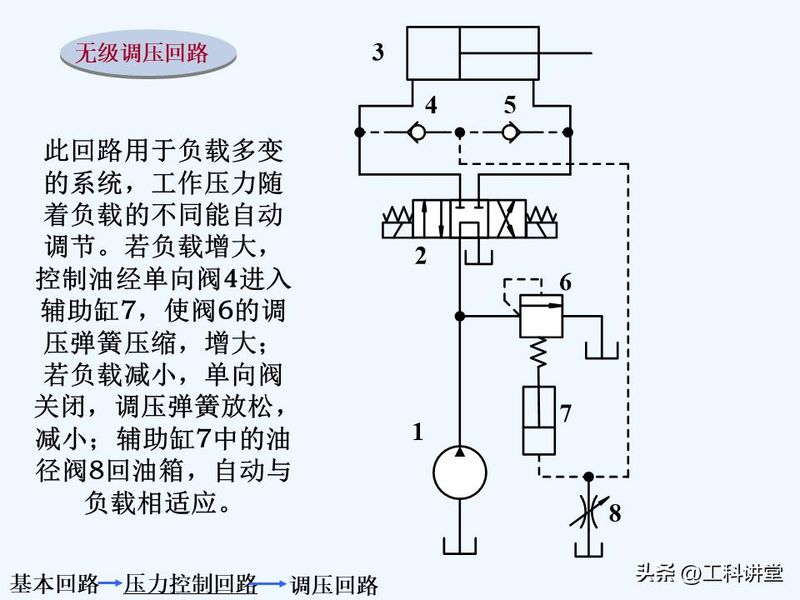

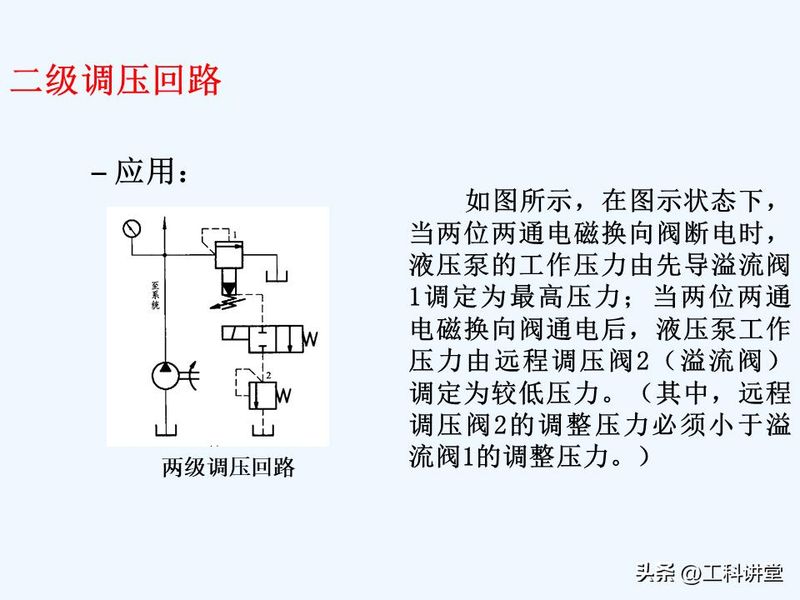

调压回路是基础，单级调压靠溢流阀实现，还能通过远程调压阀组成二级、多级调压回路，适配不同工况的压力需求。

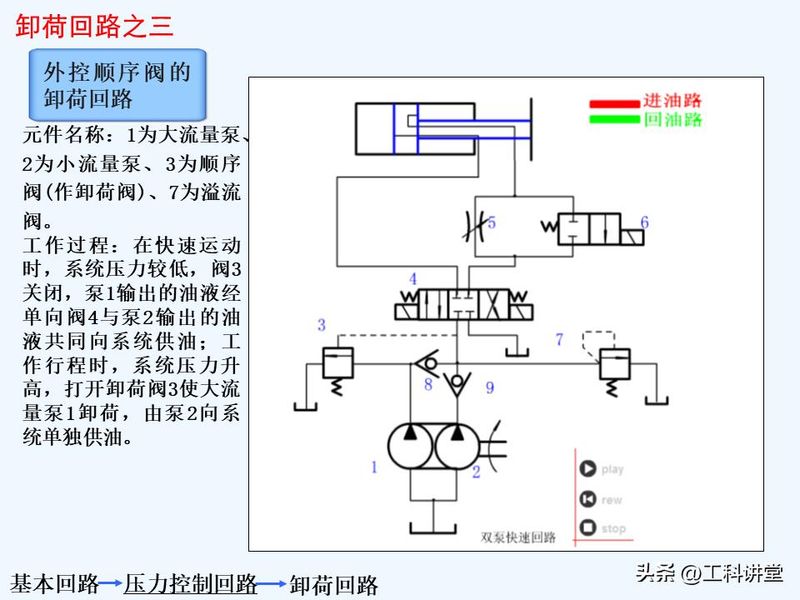

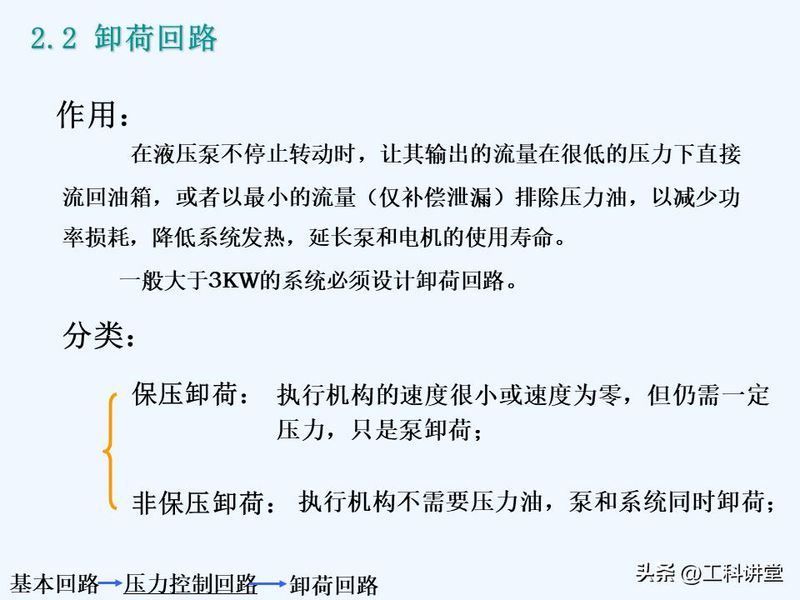

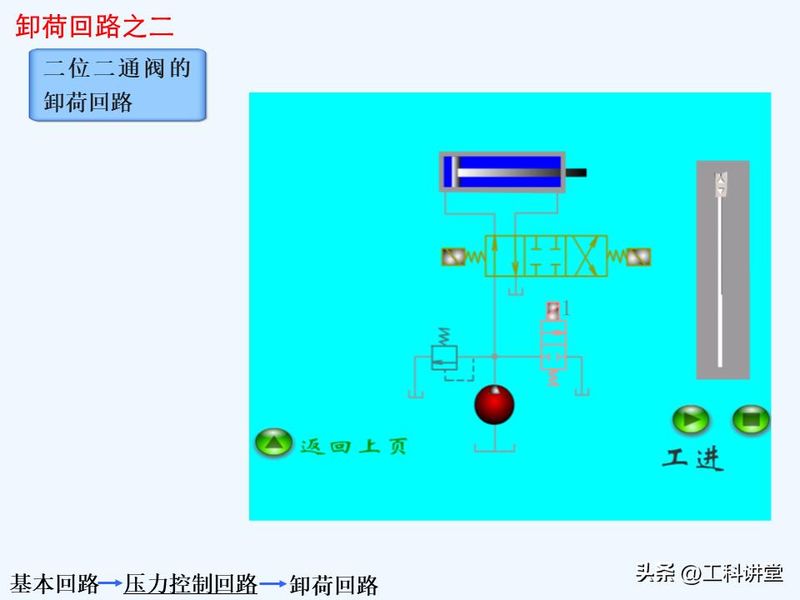

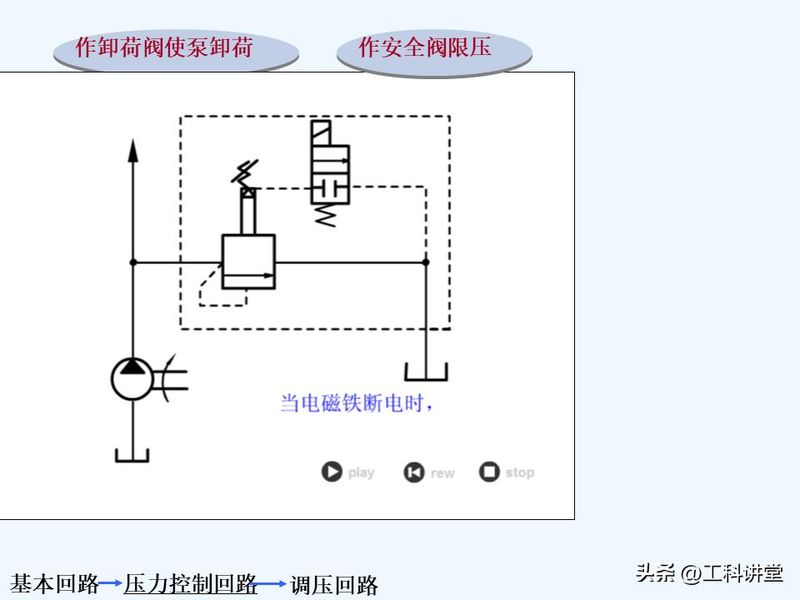

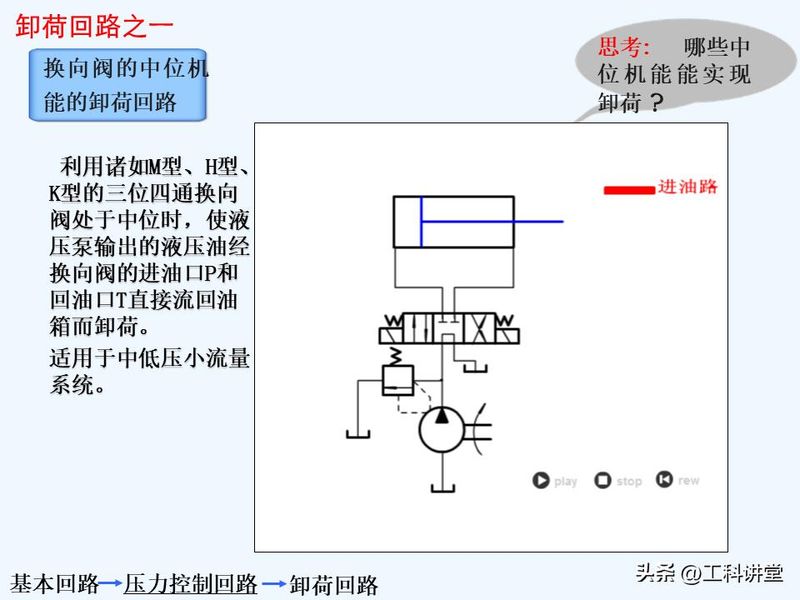

工程上 3kW 以上的系统，我一般都会建议做卸荷回路。泵不停转，但输出的油液低压直接回油箱，能大幅减少功率损耗，降低系统发热，延长泵和电机的使用寿命。常用的有换向阀中位卸荷、二位二通阀卸荷，双泵供油系统里还能用外控顺序阀给大泵卸荷。

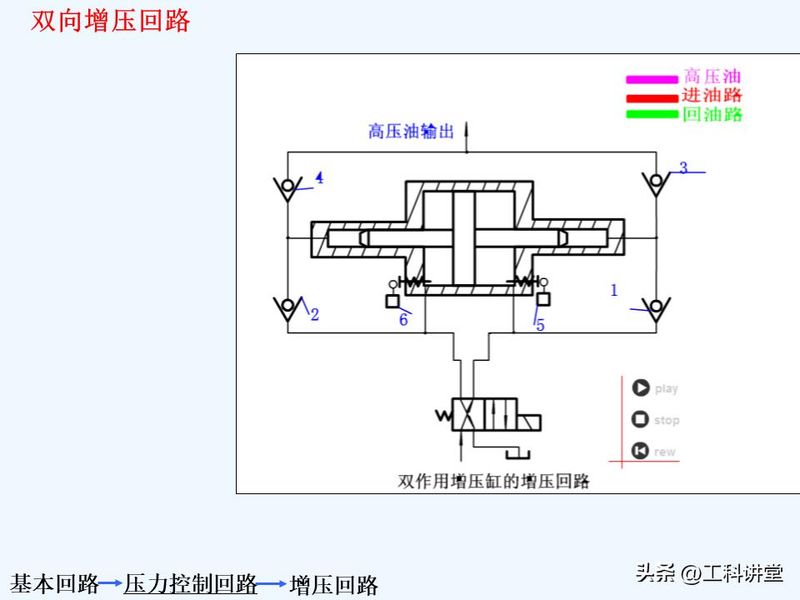

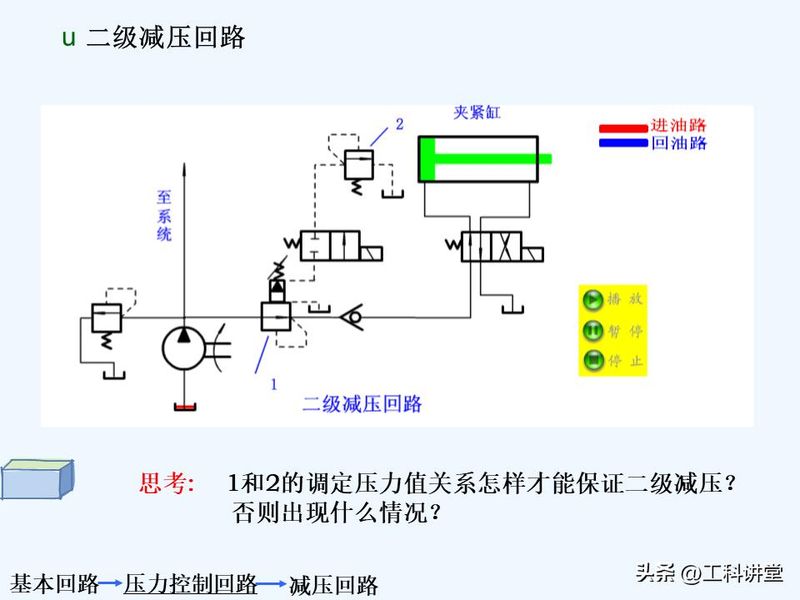

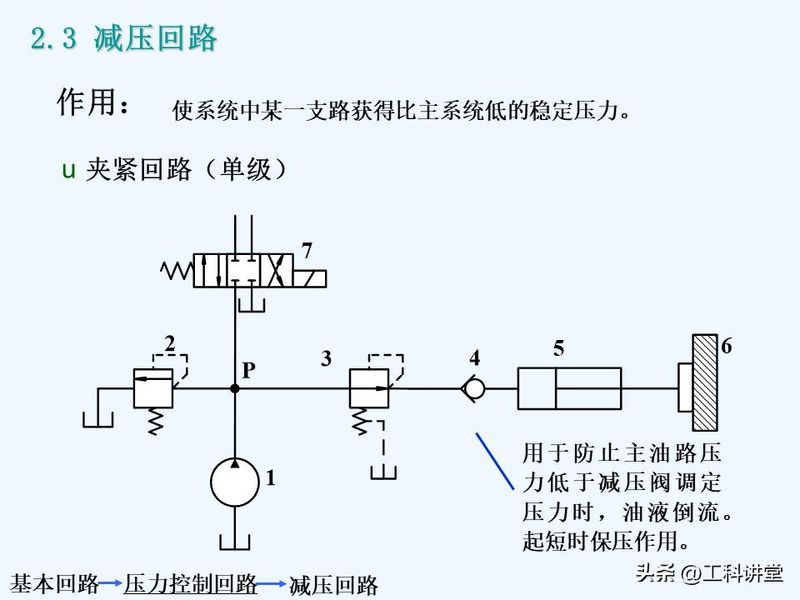

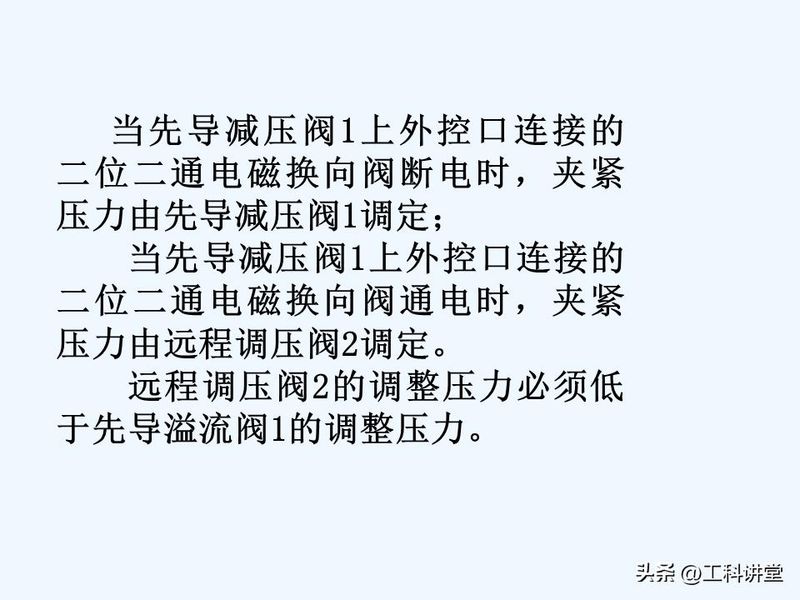

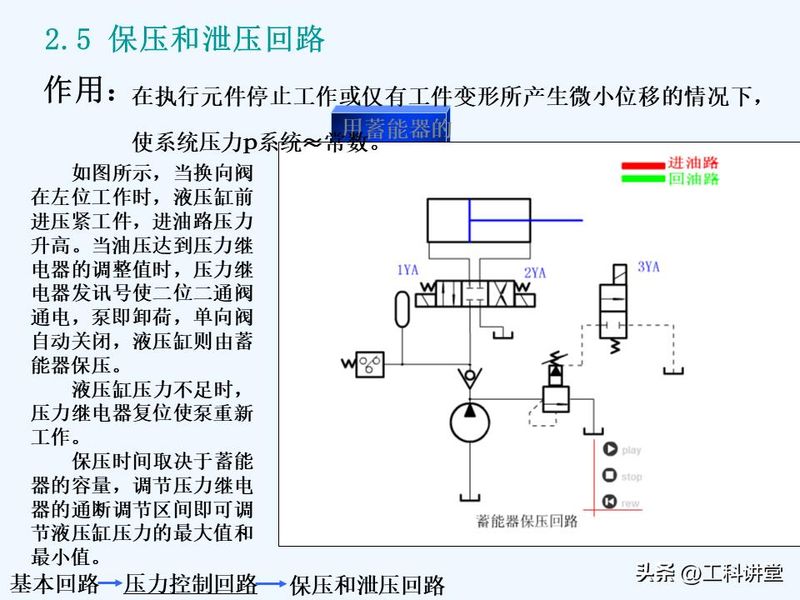

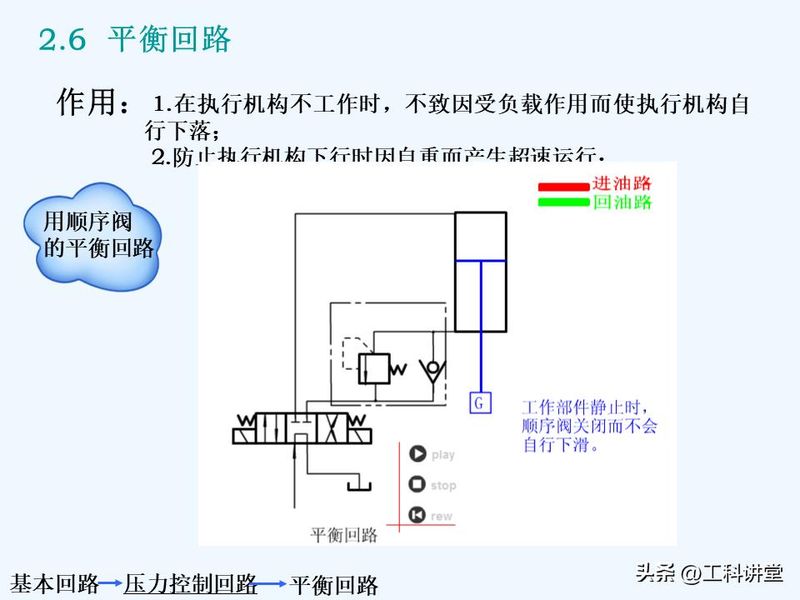

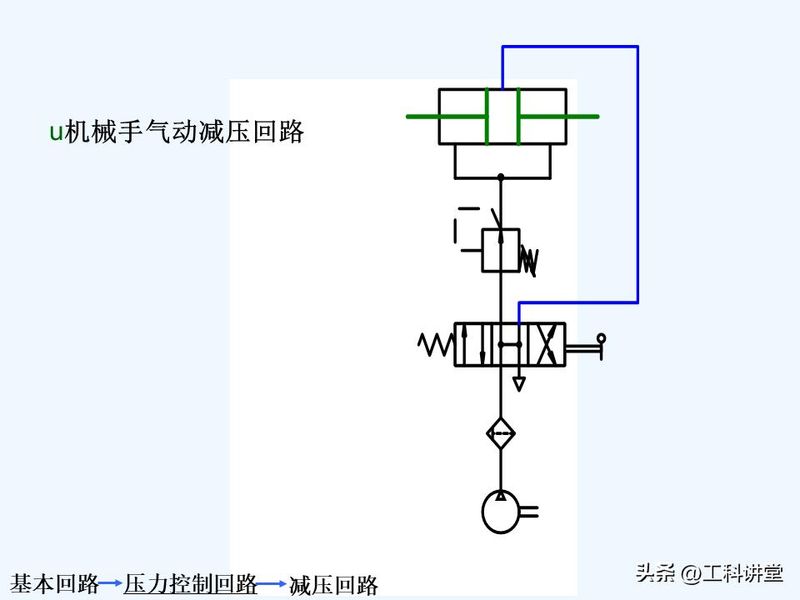

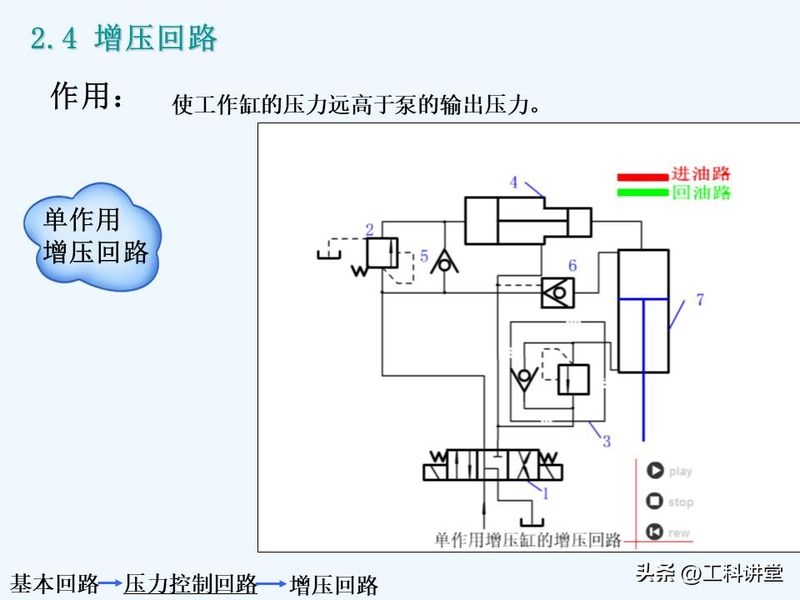

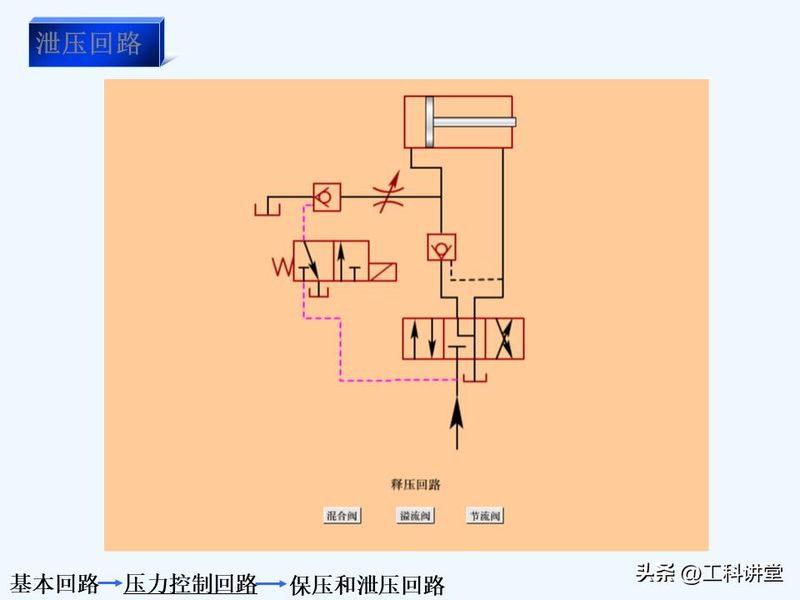

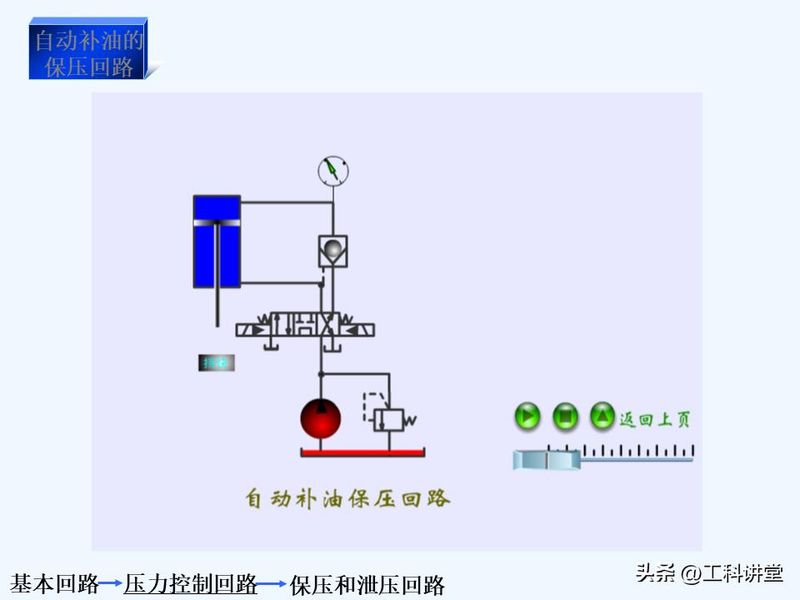

给支路提供低压稳定输出的减压回路、实现高压输出的增压回路、维持压力稳定的保压泄压回路，以及防止垂直负载下落的平衡回路，都属于压力控制的范畴，各自对应不同的工况需求。
三、速度控制回路

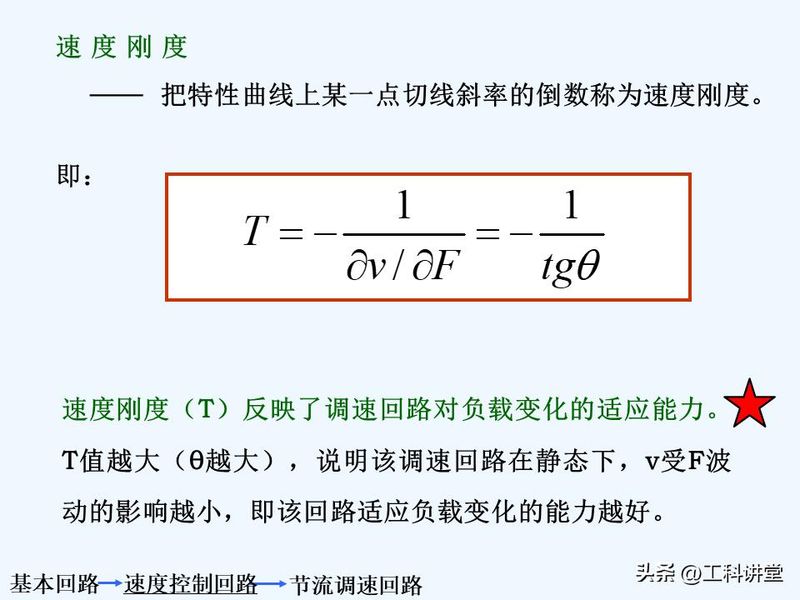

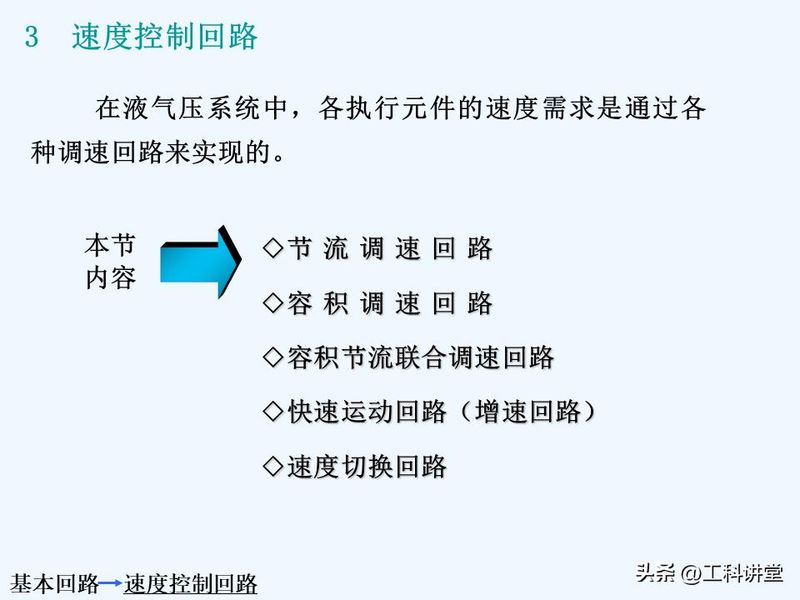

速度控制是液气压系统的核心需求之一，核心分为节流调速、容积调速两大类，再加上快速运动、速度切换回路。

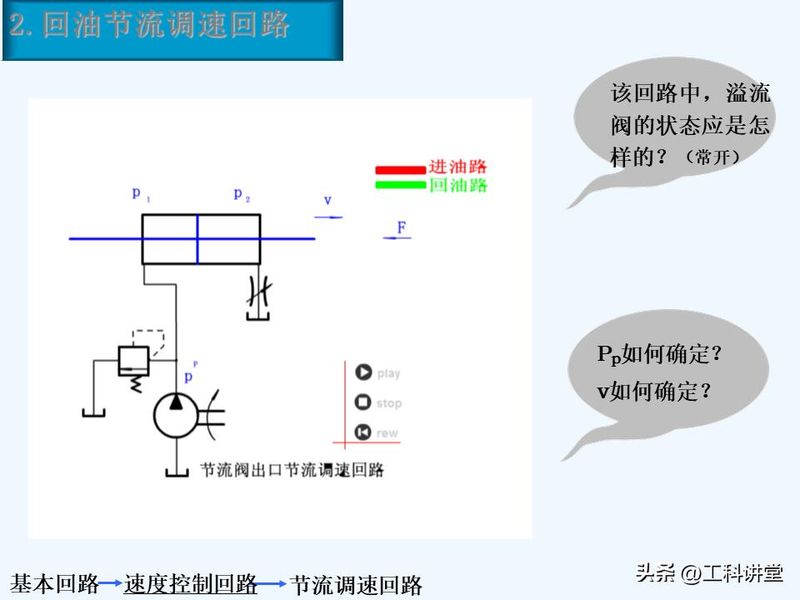

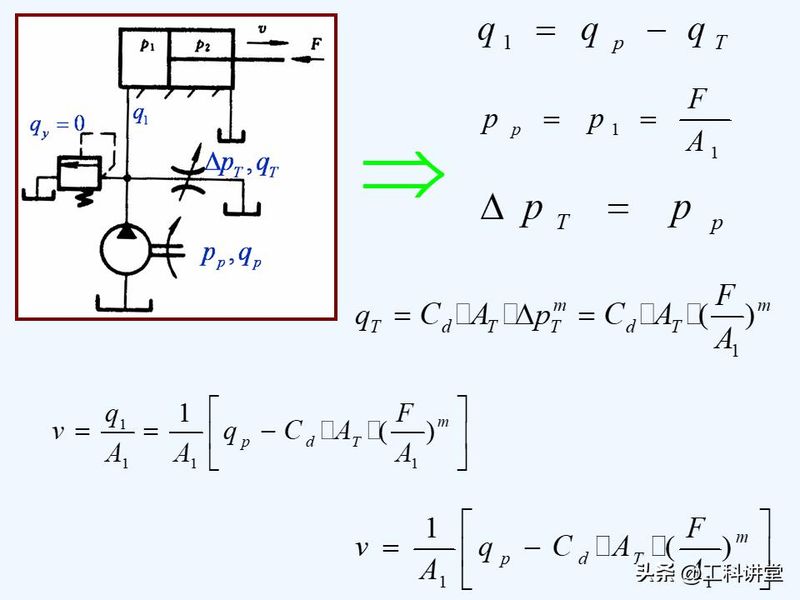

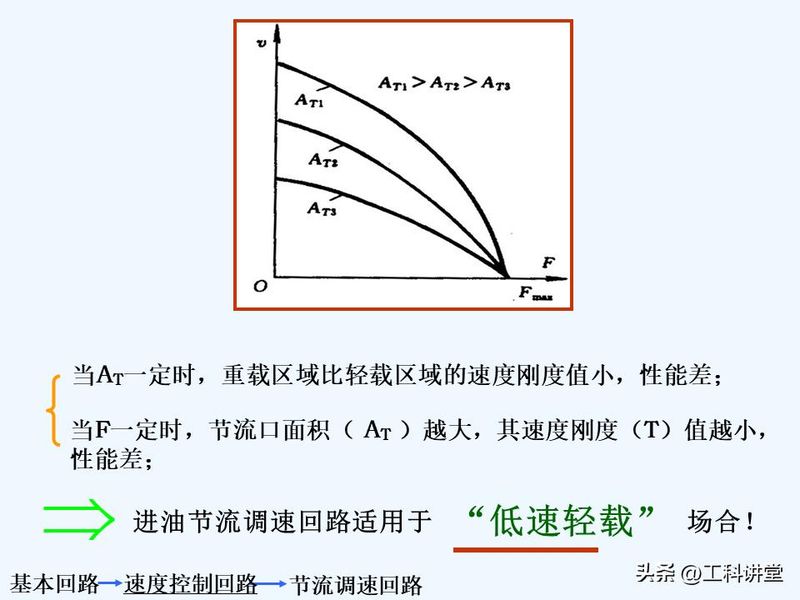

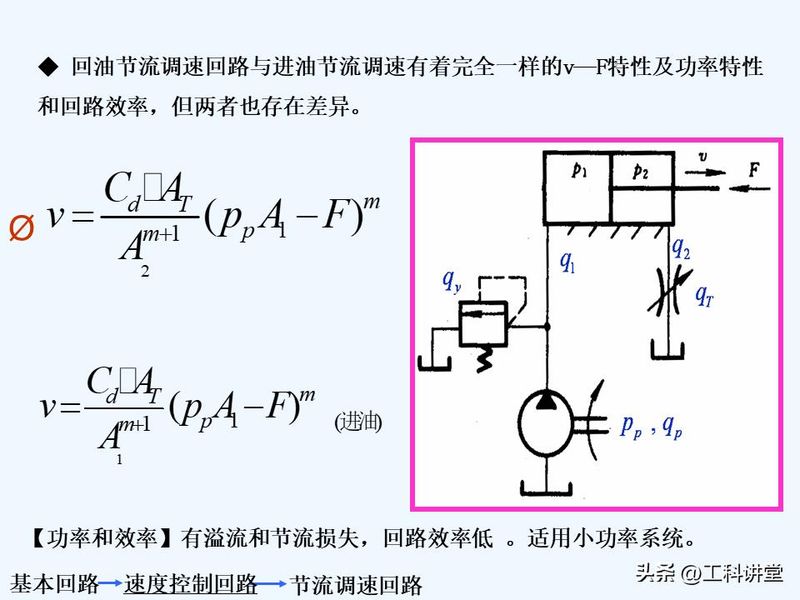

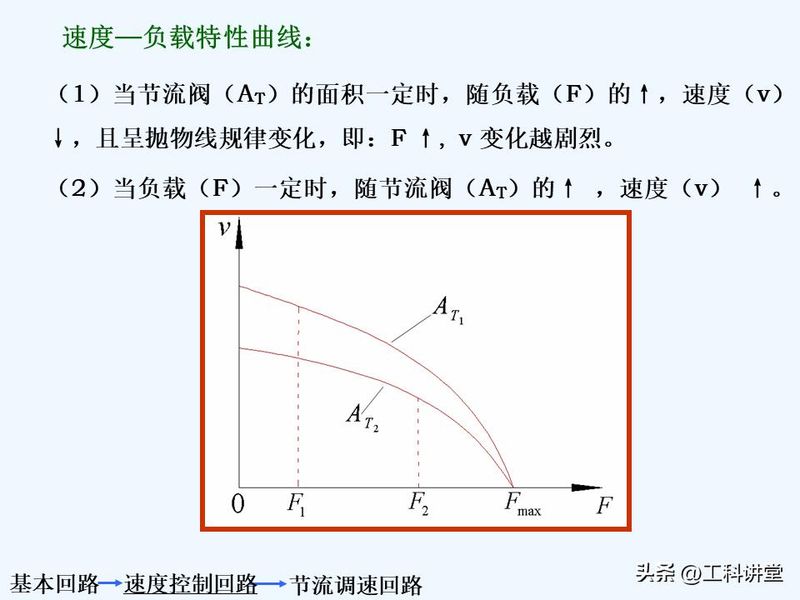

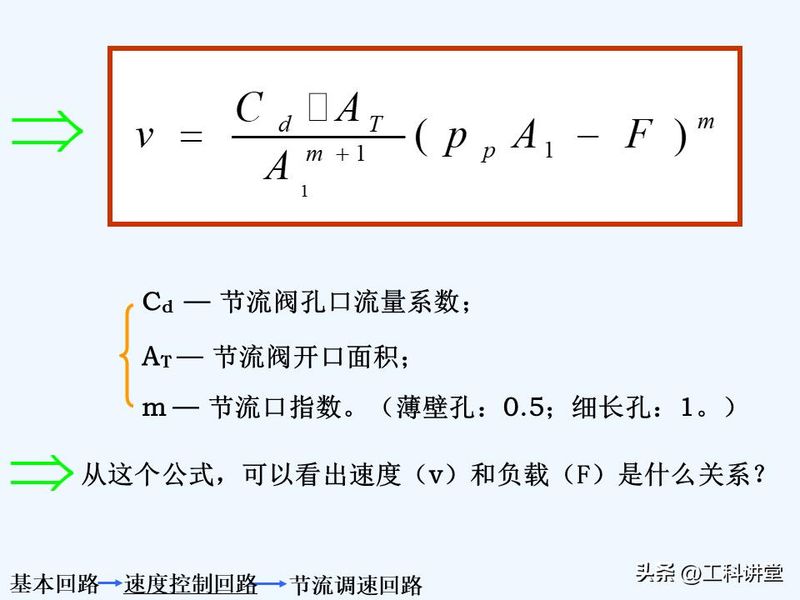

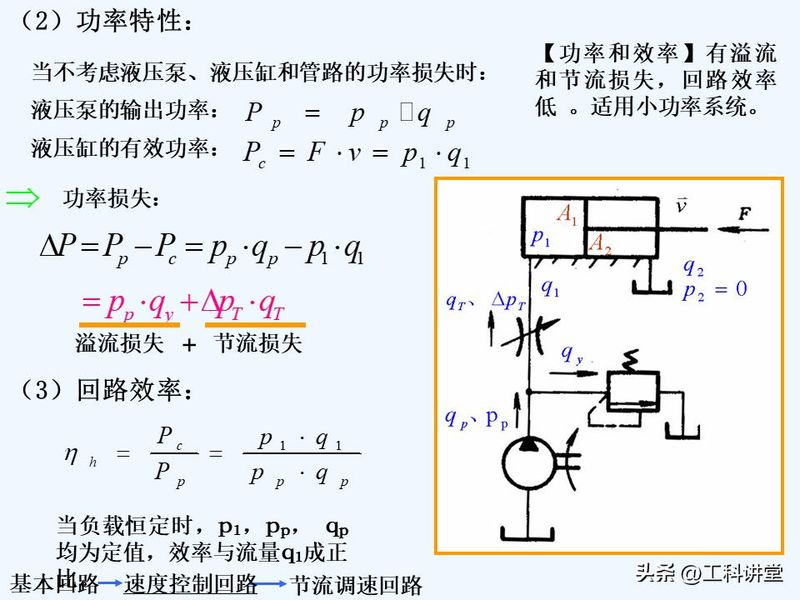

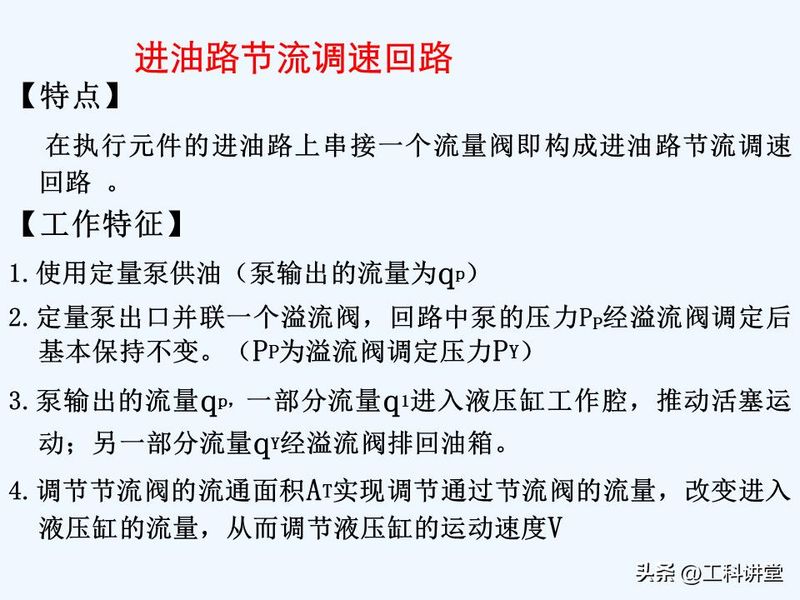

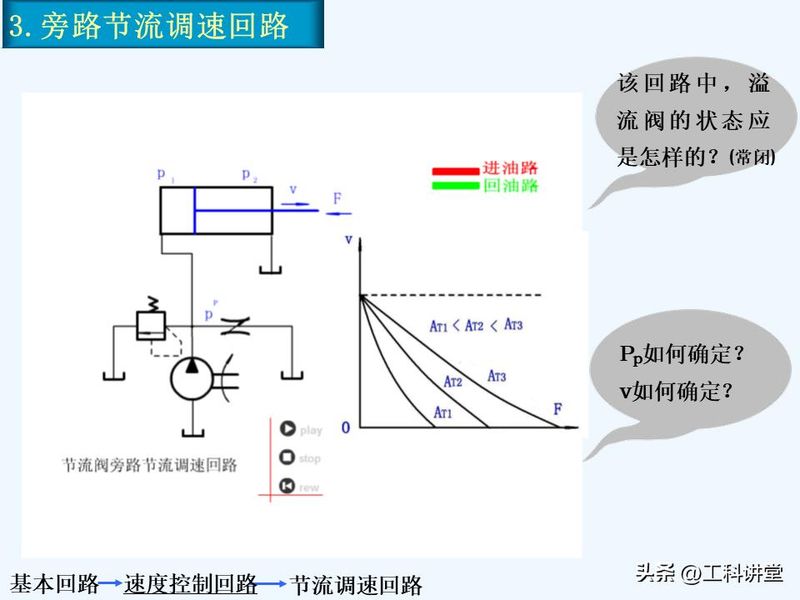

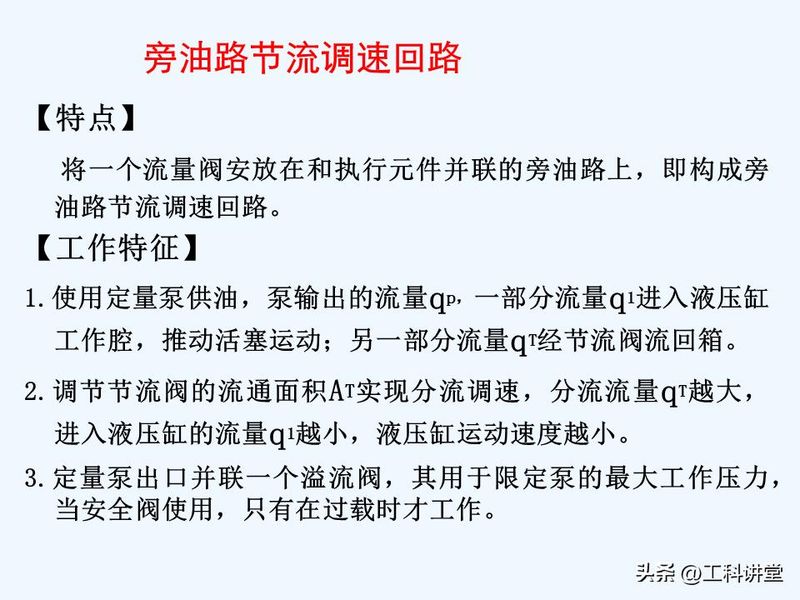

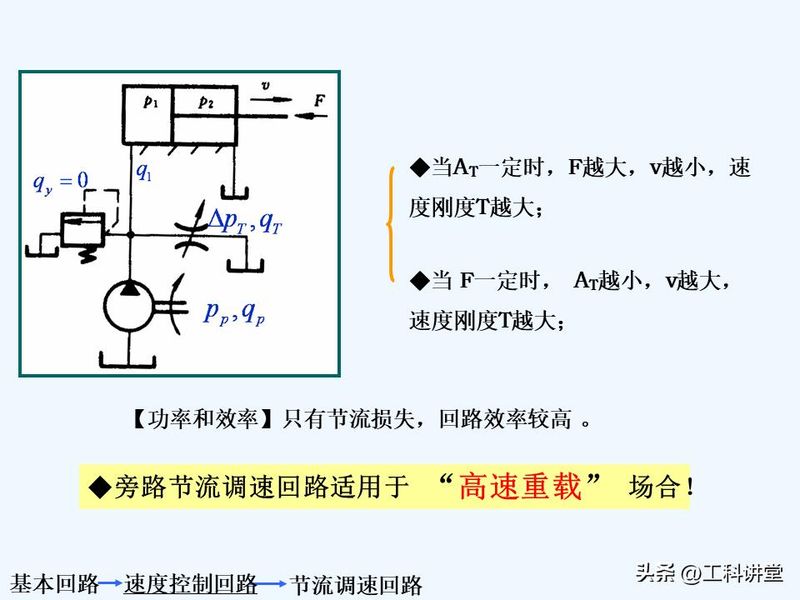

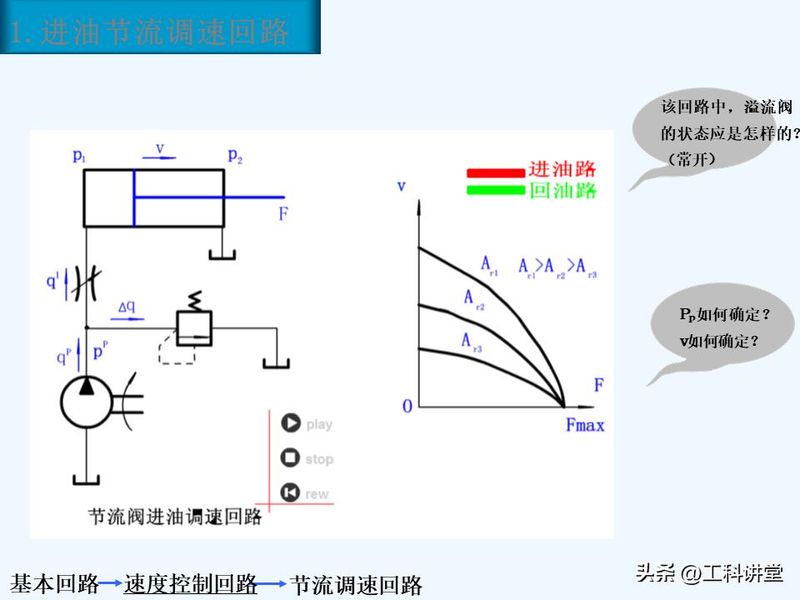

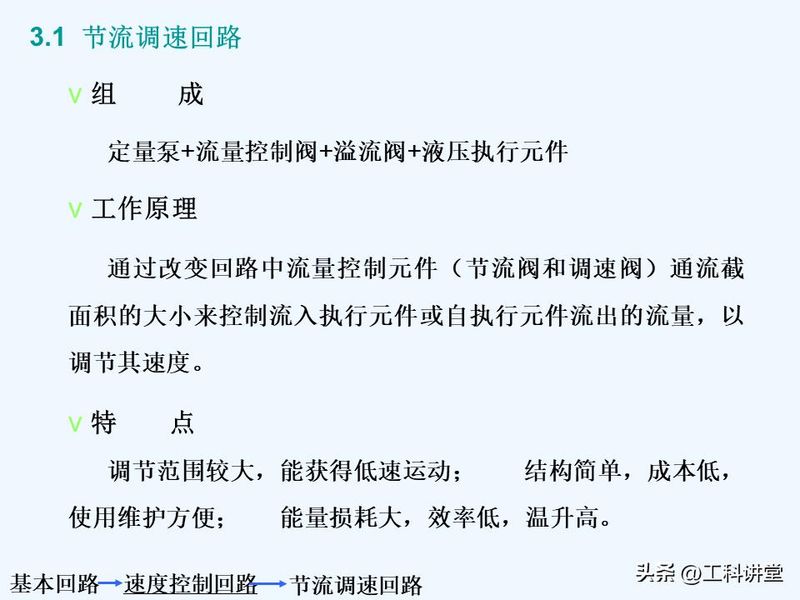

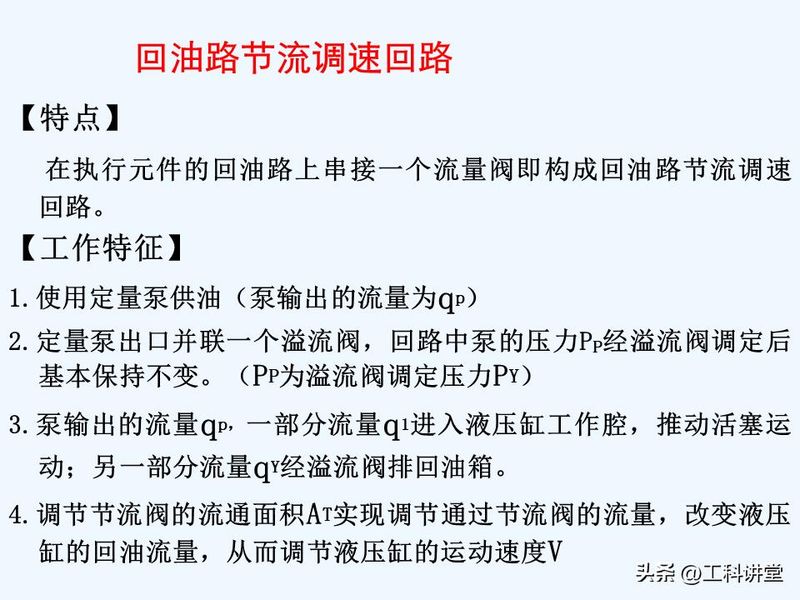

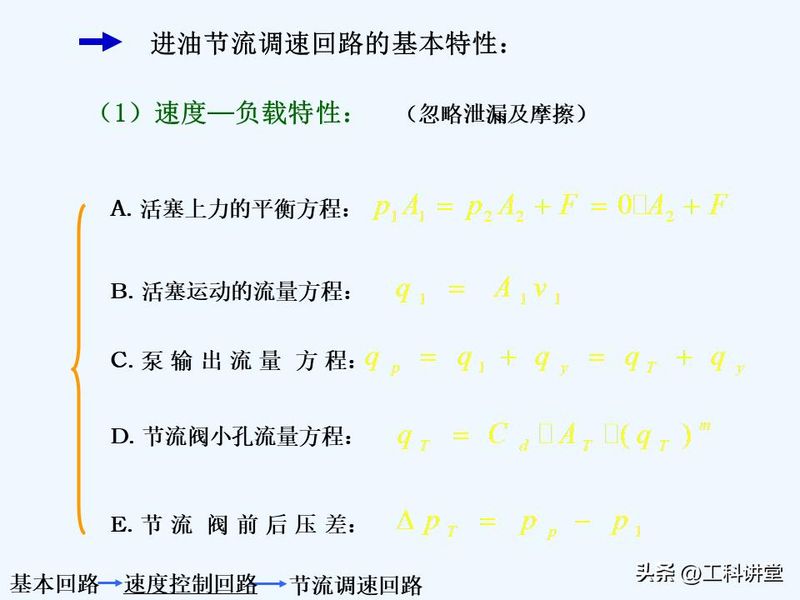

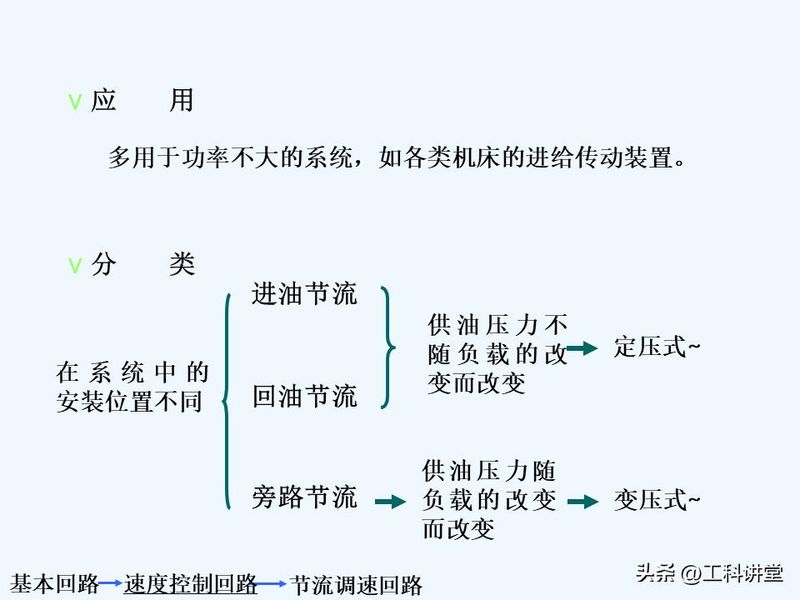

节流调速靠改变流量阀通流面积控制流量，结构简单、成本低，但有溢流和节流损失，效率低，适合小功率的机床进给系统。其中进油、回油节流调速属于定压式，适合低速轻载；旁路节流调速属于变压式，效率更高，更适合高速重载场景。

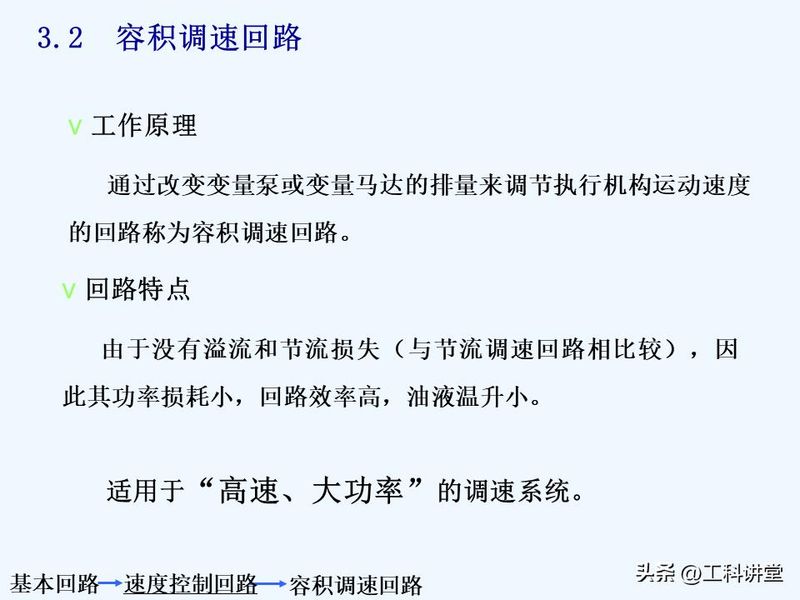

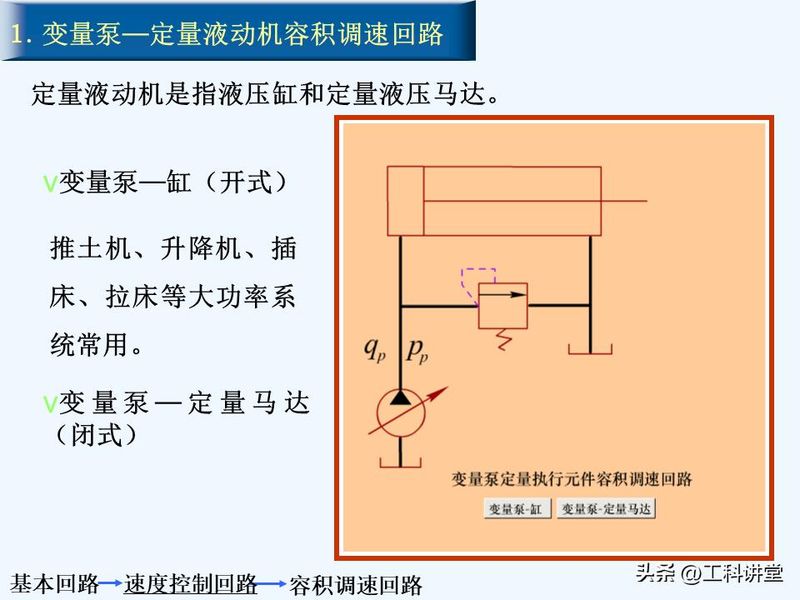

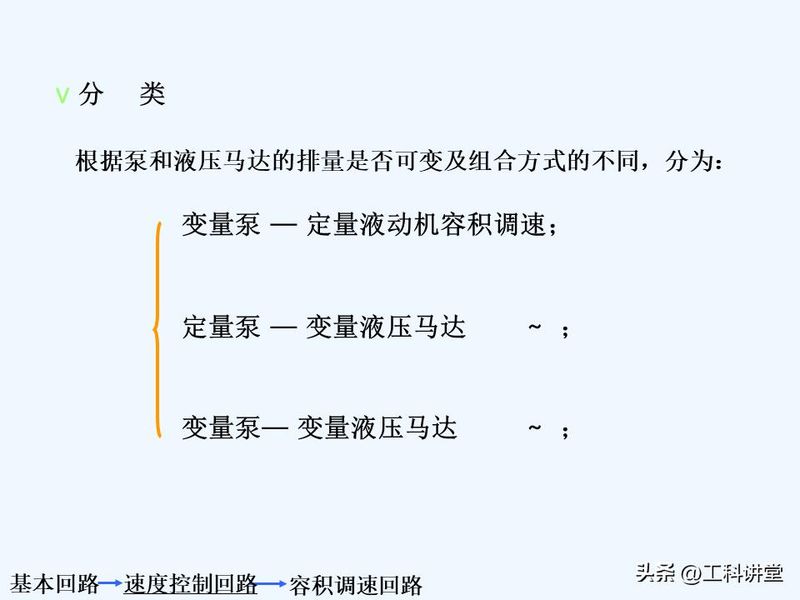

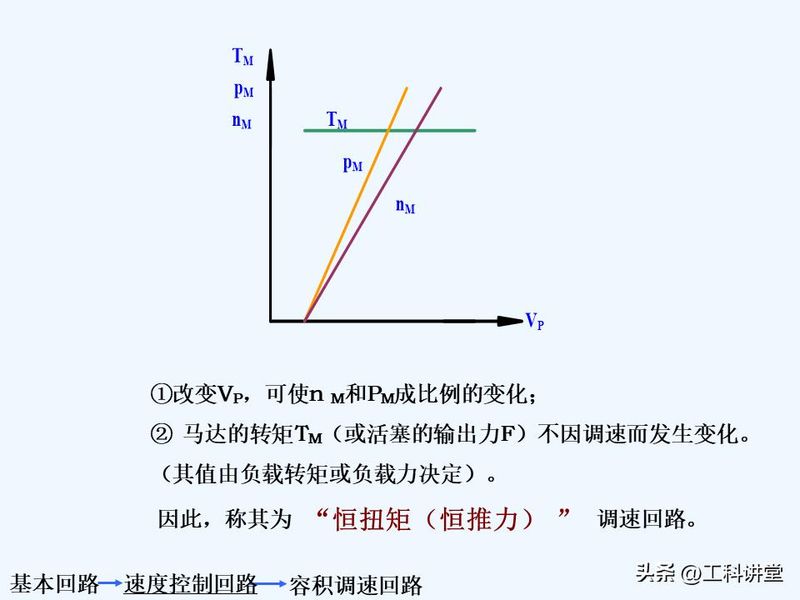

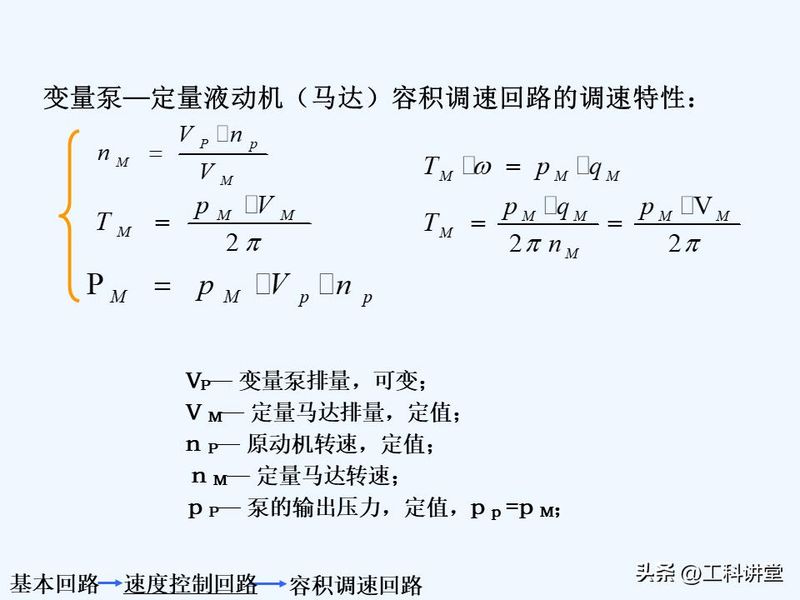

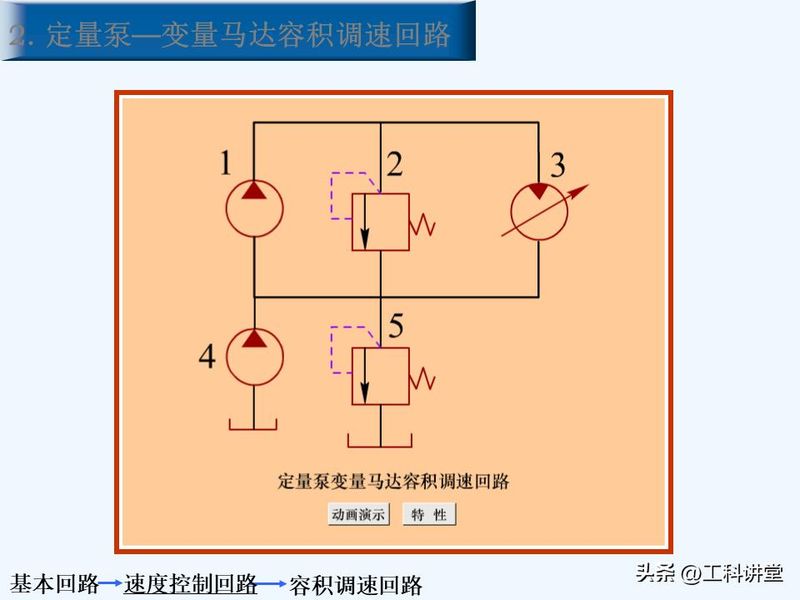

容积调速靠改变变量泵或变量马达的排量调速，没有溢流和节流损失，效率高、温升小，是大功率系统的首选。变量泵 + 定量马达是恒转矩调速，定量泵 + 变量马达是恒功率调速，两者组合的变量泵 + 变量马达方案，能兼顾低速大转矩和高速大功率需求。
差动连接、双泵供油、蓄能器辅助都是常用的增速方案，配合速度切换回路，就能实现快进、工进等多段速的平稳换接。
四、同步回路
同步回路用来保证两个及以上执行元件，按相同位移或速度运动。实际工况里，负载差异、泄漏、制造精度都会影响同步精度，选方案要按需而定。
刚性机械连接的同步最可靠，但偏载大时会加剧缸体磨损，只适合缸距近、偏载小的场景；用调速阀的同步回路结构简单、成本低，但同步精度只有 5%~8%，适合负载变化小的小功率系统；分流集流阀的方案精度能到 2%~5%，负载变化影响小，应用更广泛；如果对位置同步精度要求极高，那就得用电液伺服方案，成本也会相应大幅提升。
五、顺序回路
顺序回路的作用，是让多个执行元件严格按预设顺序动作，按控制方式分为三类：压力控制靠系统压力变化触发动作，行程控制靠位置信号触发，时间控制则靠延时实现顺序动作。其中行程控制的应用最广，行程阀、行程开关都是常用的控制元件，各自在可靠性和灵活性上有优劣。
液气压基本回路就像一套 “积木块”，每一种都有明确的功能边界和适用场景。做设计、排故障，本质上都是对这些基础回路的组合与拆解。把这五大类回路吃透，绝大多数液气压系统的问题都能迎刃而解。
PPT讲义介绍5种液压回路（文末查看讲义源文档）
因头条文章页面内容有限，仅展示PPT讲义部分内容
