规范浇筑构造柱VS省去构造柱墙体开裂歪斜、墙体连接处断层高清对比图
很多农村建房为了省工钱省材料，能不做构造柱就不做，门窗洞口、墙体转角、丁字墙位置全部省略。等到墙体砌完没多久，墙面开始出现大面积裂缝，墙体衔接处错位变形，房屋整体稳固性大打折扣，遇到大风、轻微震动极易出现安全隐患，后期修补根本治标不治本。

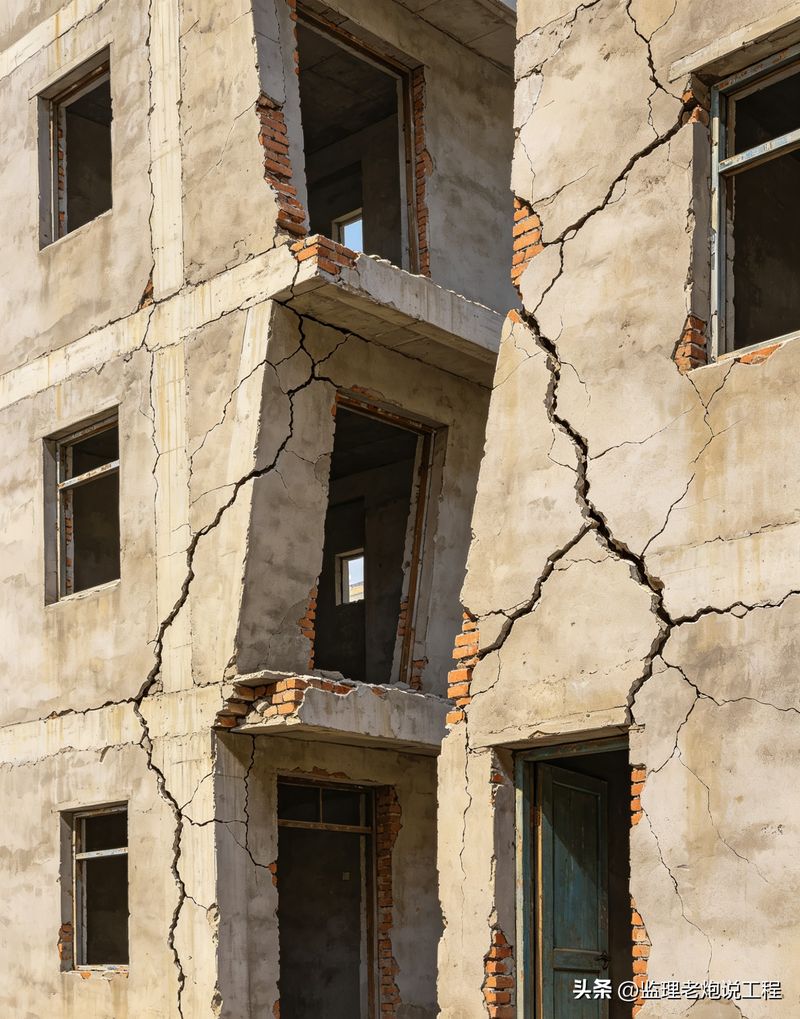

无构造柱墙体竖向开裂、转角墙体歪斜、墙体接缝处裂缝蔓延、门窗洞口墙体变形实景隐患图
一、构造柱施工常见偷工大坑
1、直接省略构造柱，转角、丁字墙、门窗洞口全部不浇筑，偷工减料最常见。
2、构造柱钢筋根数不足、粗细缩水，主筋箍筋随意删减，承重拉结力不够。
3、钢筋不深入上下梁板，只做半截浇筑，起不到整体拉结作用。
4、砌筑墙体时不留马牙槎，直缝对接，墙体和构造柱无法牢牢咬合。
5、构造柱浇筑混凝土标号过低，砂石比例混乱，成型后松软不结实。
6、浇筑前不清理杂物、不浇水湿润，出现蜂窝麻面、空洞断层。
7、构造柱尺寸随意缩小，达不到规范宽度，拉结防护形同虚设。

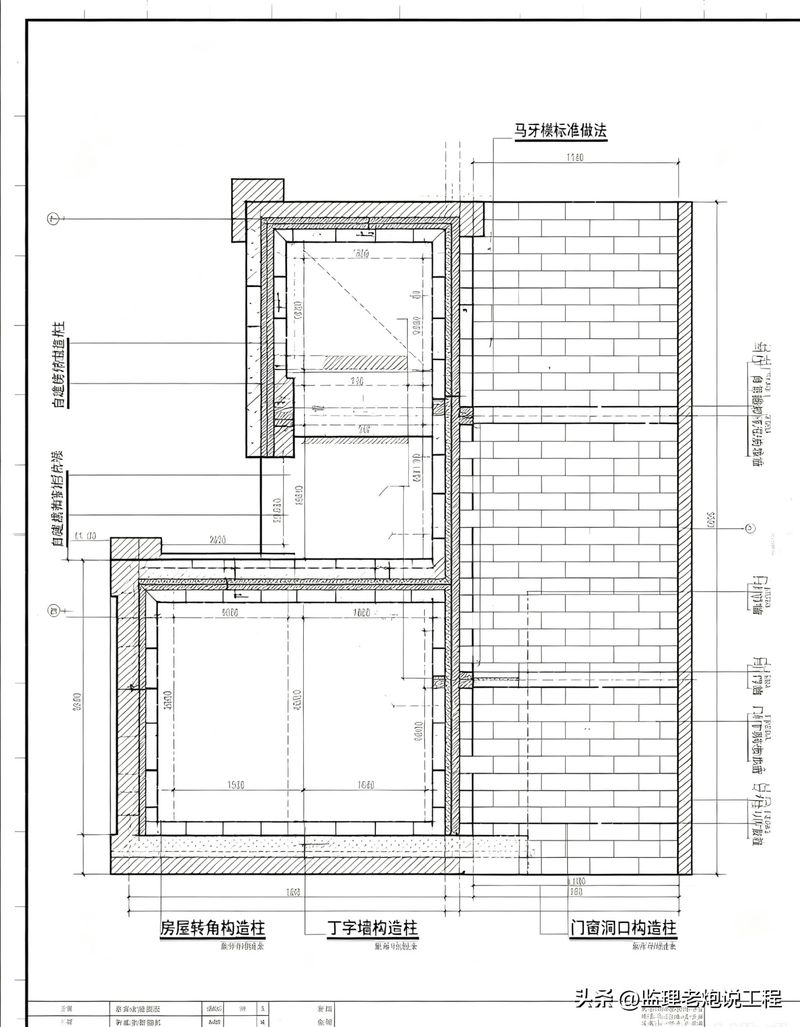

自建房转角、丁字墙、门窗洞口构造柱布置点位+马牙槎标准做法示意图
二、构造柱标准施工规范
1、严格把控必做位置：房屋四大转角、丁字墙交接处、十字墙交汇处、门窗洞口两侧必须设置构造柱。
2、提前绑扎合格钢筋骨架，主筋箍筋间距达标，上下钢筋贯通锚固进楼板与圈梁。
3、砌墙同步预留标准马牙槎，先退后进，咬合深度足够，增强墙体结合力。
4、墙体砌筑完成清理槎口，浇水充分湿润后再浇筑混凝土。
5、选用达标标号混凝土，振捣密实，杜绝出现蜂窝、孔洞、漏浆现象。
6、构造柱与圈梁形成整体框架，把所有墙体牢牢拉结在一起，增强房屋整体性与抗震性。
7、浇筑完成做好养护，严禁提前拆模、撞击震动。

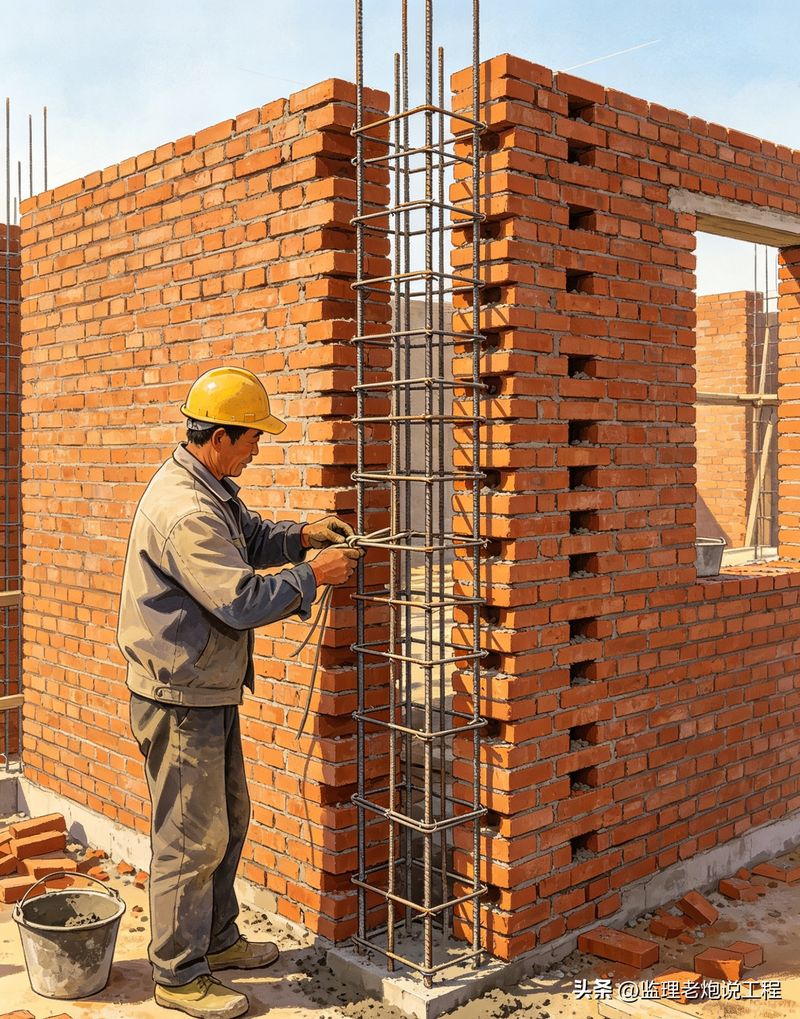

工地现场绑扎构造柱钢筋、预留马牙槎、现浇混凝土振捣成型标准施工实拍
三、业主现场盯工必查细节
1、提前核对图纸，确认所有必做点位全部预留，绝不允许私自删减。
2、现场查看钢筋规格、根数、排布密度，杜绝细筋少筋糊弄。
3、重点检查马牙槎留设是否标准，严禁直墙对接不留槎口。
4、查看混凝土用料，禁止使用残料、废料搅拌浇筑。
5、浇筑完成观察成型质感，表面平整密实无空洞才算合格。
6、高层、多开间自建房务必多加构造柱，提升整体稳固性。
四、监理强条红线️
1、严禁房屋转角、丁字墙省略构造柱，降低整体抗震稳固性。
2、严禁构造柱钢筋缩水、锚固长度不够，无法形成整体受力。
3、严禁不留马牙槎直砌墙体，墙体与构造柱无法咬合拉结。
4、严禁使用低标号劣质混凝土浇筑，成型强度不达标。
5、严禁浇筑敷衍出现空洞麻面，留下结构性隐患。

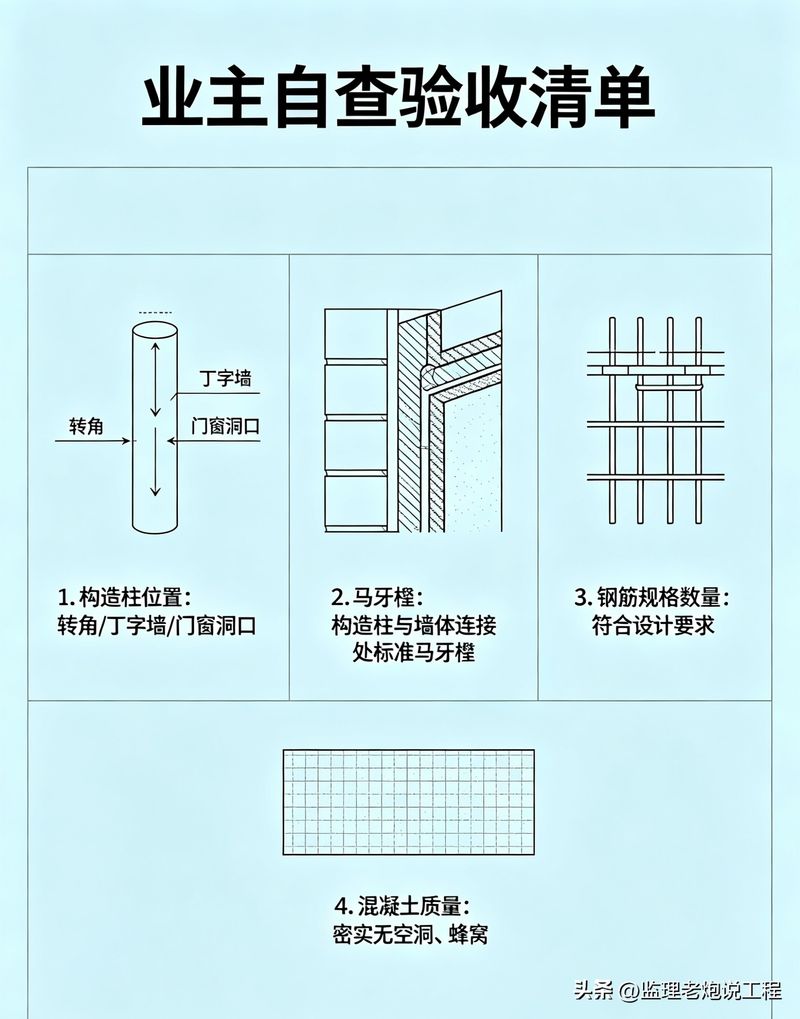

自建房构造柱设置点位+验收自查简易图解
