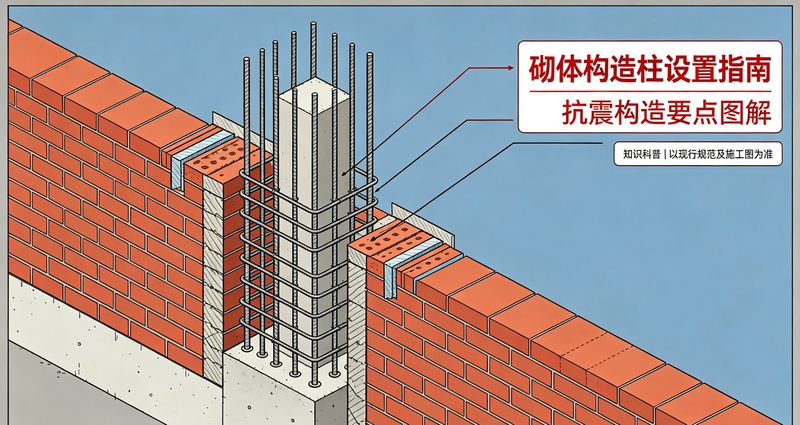

在砌体结构里，构造柱是最容易被忽视，却又最关键的抗震构件。很多人以为构造柱就是四根钢筋加一圈混凝土，随便往墙里一塞就行，其实不然。构造柱的核心作用体现在三个方面，它可以约束墙体，与圈梁形成空间骨架，限制墙体开裂之后发生散落，提升墙体延性。同时能够增强结构整体性，把纵横墙体相互连接为整体，避免地震作用下墙体向外闪落倒塌，还能小幅提升墙体抗剪承载力，试验数据表明，合理设置构造柱，可以让墙体抗剪承载力提升百分之十到三十。
需要明确一点，构造柱本身并不承担竖向荷载，它按照构造要求进行设置，并非依靠结构计算确定配筋，这也是它被称作构造柱，而不是结构柱的根本原因。

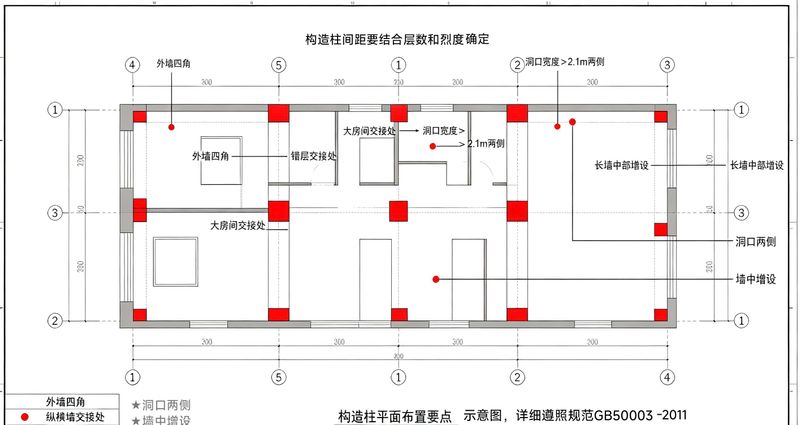

依据《砌体结构设计规范》GB 50003-2011第10.2.2条，构造柱设置有着清晰的规定。建筑外墙四角位置，必须设置构造柱，这是基础硬性要求，没有例外情况。错层部位横墙与外纵墙交接区域，结构刚度会出现突变，地震作用下应力集中明显，此处必须做抗震加强处理。大房间内外墙交接处，规范没有划定明确面积数值，工程常规做法，开间大于4.2米或者房间面积超过25平方米时，内外墙交接位置应当增设构造柱。
较大洞口两侧，也是设计过程中极易产生争议的地方，规范条文说明中注明，较大洞口指代宽度大于2.1米的洞口。不少设计师会误记成1.8米或是2.4米，都不符合规范原文要求。这条要求适用于所有宽度超2.1米的洞口，门洞、窗洞、设备洞口全部包含在内，洞口两侧均应布置构造柱。
就算墙体没有开设任何洞口，构造柱布置间距同样存在限值，数值需要结合房屋层数与抗震设防烈度确定。6度、7度设防时，构造柱间距不宜大于4米，8度设防不宜大于3米，9度设防不宜大于2米。也就是说一面完整无洞墙体，长度超出上述限值，墙体中间位置也需要增设构造柱。
工程设计现场，构造柱的施工与图纸设计常常出现五类常见误区。很多项目会把构造柱截面做小，墙厚240毫米时，规范规定构造柱最小截面尺寸为180mm×240mm，部分工程为节省混凝土用量，缩减截面至120mm×240mm，并不满足规范。
配筋细节同样不能马虎，构造柱纵筋不少于4根直径12毫米钢筋，箍筋间距不能超过250毫米。7度设防超过六层、8度设防超过五层以及9度设防的建筑，纵筋应当升级为4根直径14毫米钢筋，箍筋间距控制在200毫米以内。柱体上下端各500毫米范围，箍筋需要加密，加密区间距取100毫米。

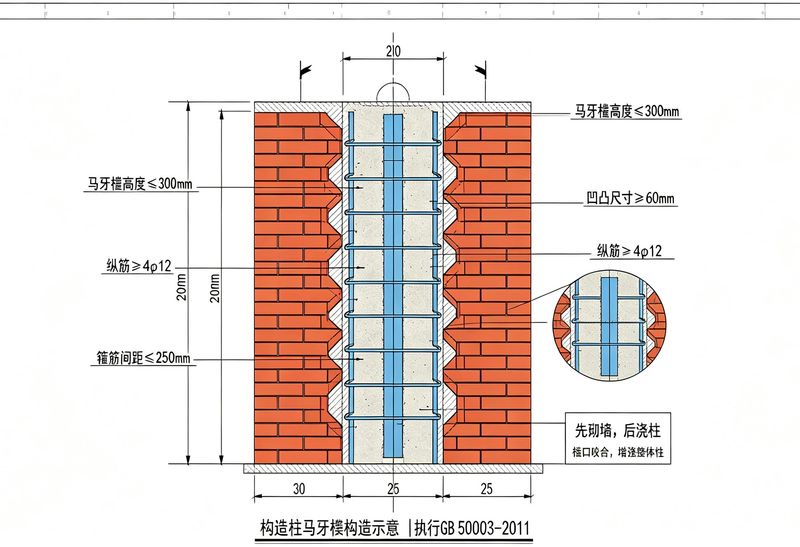

构造柱和墙体连接部位需要砌筑马牙槎，马牙槎高度不宜超过300毫米，凹凸尺寸不能小于60毫米。施工现场经常出现马牙槎高度达到500毫米，甚至不预留马牙槎直接浇筑混凝土的情况，会大幅削弱墙体与构造柱之间的咬合效果。

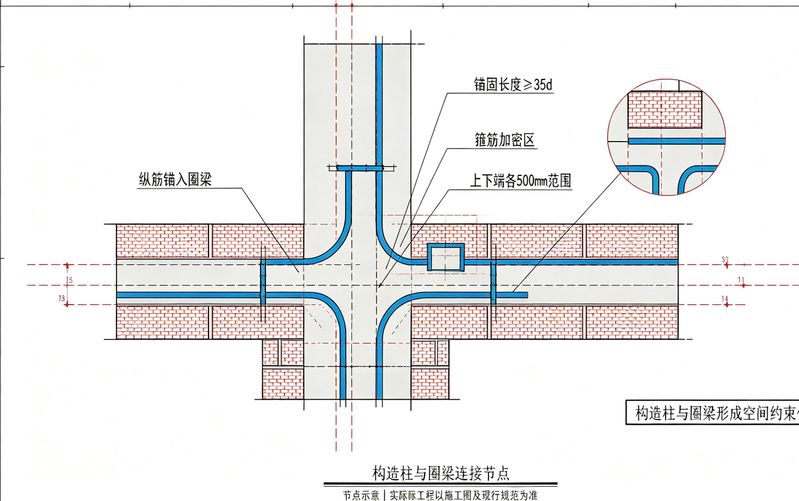

构造柱必须和圈梁可靠连接，纵筋锚入圈梁，锚固长度不小于35倍钢筋直径。如果本层没有圈梁，构造柱纵筋需要锚入上下楼板或者梁构件当中。只布置构造柱而不设置圈梁，整体抗震骨架缺少横向连接，抗震效果会大打折扣。
砌体女儿墙属于地震灾害中极易发生倒塌的部位，很容易被设计人员忽略。当女儿墙高度超过500毫米，应当布置构造柱，间距不大于4米，女儿墙顶部还需要设置压顶梁。不少工程主体结构认真布置构造柱，却完全遗漏女儿墙，埋下重大安全隐患。
最后整理一句简单的检查口诀，设计师和审图人员都可以对照使用。外墙四角必须有，错层交接不能漏；大房洞口超两米，两侧柱子要伺候；墙长超过对应限值，中间加柱不用怕；马牙槎口三百高，纵筋箍筋要达标；圈梁压顶连成架，女儿墙顶别落下。熟记这句口诀，构造柱布置基本不会出现重大疏漏。
免责说明:本文为建筑结构知识科普，仅供学习交流参考，不作为具体工程设计依据。实际工程设计请严格遵循现行国家规范及地方规定。
